Клапан приточный 160

Клапан приточный 160 — типоразмер стеновых приточных клапанов с диаметром воздушного канала 160 мм. Это наибольший распространённый диаметр в линейке бытовых клапанов естественной и принудительно-естественной вентиляции: производительность 40–190 м³/час позволяет организовать нормативный воздухообмен в помещениях площадью 20–40 м² с одним устройством. Клапан приточный 160 применяется в просторных гостиных, открытых кухнях-студиях, офисах, конференц-залах, газовых котельных и других помещениях, где диаметр 125 мм уже недостаточен для обеспечения требуемого по СП 60.13330 воздухообмена.

Устройство и принцип работы клапана приточного 160

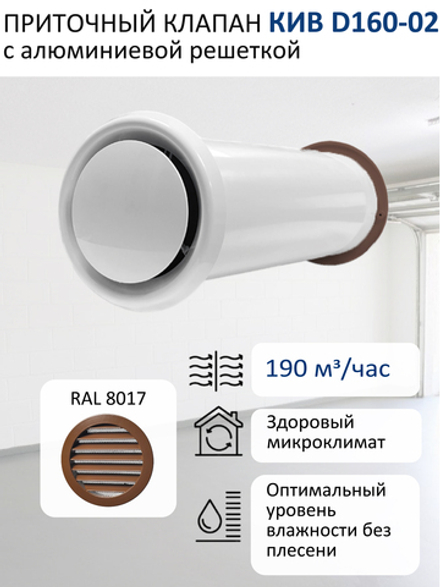

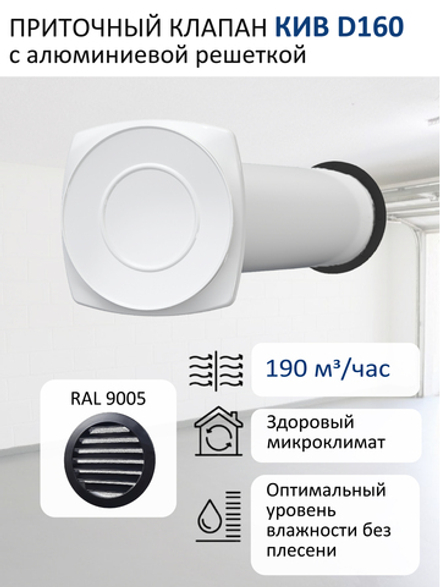

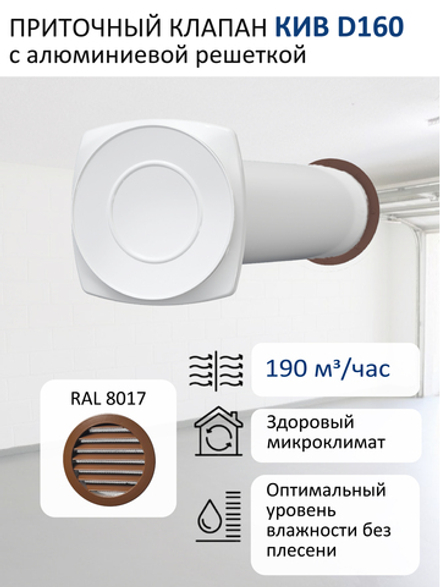

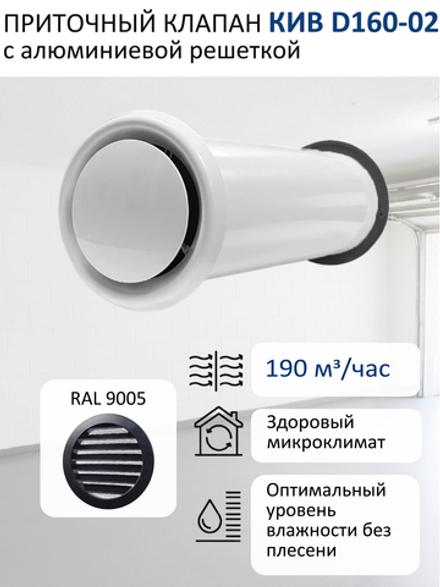

Клапан приточный 160 состоит из пластиковой трубы наружным диаметром 168–172 мм, теплошумоизоляционного слоя из пенополиуретана или вспененного полиэтилена, наружной решётки и внутреннего оголовка с фильтром и регулируемой заслонкой. Труба вставляется в сквозное отверстие в наружной стене диаметром 162–165 мм с уклоном 3–5° в сторону улицы. Воздух поступает через наружную решётку, проходит по теплоизолированному каналу, очищается фильтром класса G3 и распределяется в помещении через оголовок.

Диаметр 160 мм — переходный типоразмер между бытовым сегментом (125 мм) и коммерческим (200 мм и более). Пропускная способность канала 160 мм при скорости воздуха 2 м/с составляет около 72 м³/час — это в 1,6 раза больше, чем у канала 125 мм при тех же условиях. При принудительной вытяжке производительность клапана приточного 160 возрастает до 150–190 м³/час, что достаточно для помещений с высокими нормами воздухообмена.

Сравнение диаметров: когда нужен клапан 160 мм вместо 125 мм

На что обратить внимание при выборе

• Длина трубы — 500 мм для стен до 450 мм, 1000 мм для стен до 900 мм; труба подрезается по месту без специального инструмента

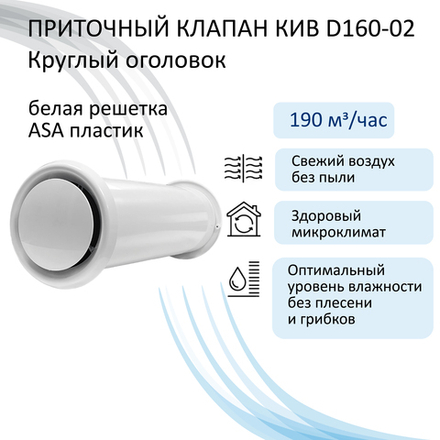

• Материал наружной решётки — алюминий (долговечнее, не выцветает, подходит для фасадов с дорогой отделкой) или ударопрочный пластик ABS (достаточно для большинства задач)

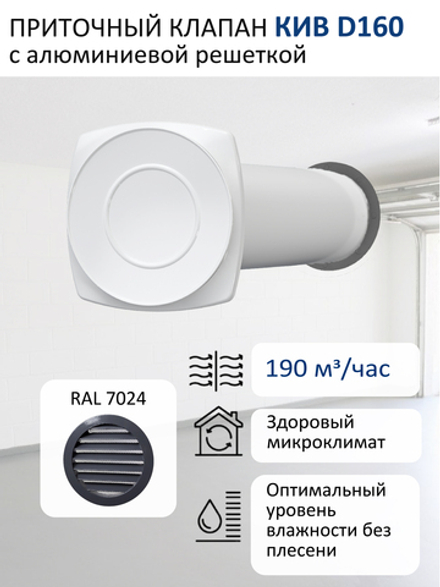

• Цвет решётки — стандарт белый RAL9016 и серый графит RAL7024; ряд производителей предлагает покраску под цвет фасада
• Тип заслонки — ручная рукоятка, шнуровое управление (удобно при высоком монтаже) или автоматическая заслонка с возвратной пружиной
• Наличие обратного клапана — необходим, если вытяжная система работает периодически (принудительный вентилятор с таймером): исключает обратную тягу при выключенной вытяжке
• Комплектация — базовая (труба + решётка + оголовок) или расширенная (дополнительный слой теплоизоляции, москитная сетка, удлинитель трубы)

Монтаж клапана приточного 160: технология и нюансы

Монтажное отверстие для клапана приточного 160 — диаметром 162–165 мм. Инструмент: алмазная коронка 165 мм в перфораторе или услуга алмазного бурения. Отверстие сверлится с уклоном оси 3–5° в сторону наружной стены — это обеспечивает самотёчный отвод конденсата на улицу и предотвращает намокание теплоизоляции изнутри.

Порядок монтажа: разметить центр отверстия на высоте 2,0–2,2 м от пола на расстоянии 20–30 см от края оконного проёма → просверлить с уклоном → надеть теплоизоляцию на трубу клапана → вставить трубу, подрезанную по толщине стены → запенить зазор монтажной пеной → закрепить наружную решётку жалюзи горизонтально, наклон вниз → смонтировать оголовок на внутренней стене. Рекомендуемая высота 2,0–2,2 м позволяет клапану попасть в зону конвективного потока от радиатора: поступающий холодный воздух прогревается до того, как достигнет зоны пребывания людей.

Для стен толщиной более 600 мм теплоизоляция располагается со стороны помещения — холодный участок трубы остаётся в толще стены. Для стен менее 400 мм рекомендуется дополнительная наружная теплоизоляция трубы во избежание промерзания канала в сильные морозы.

Клапан приточный 160: ответы на частые вопросы

Подходит ли клапан 160 мм для совмещённой кухни-гостиной?

Да, и это одно из основных применений. Совмещённое пространство кухни-студии площадью 25–40 м² требует притока 75–120 м³/час. Один клапан приточный 160 с принудительной вытяжкой обеспечивает до 190 м³/час — с запасом покрывает нормативную потребность. При естественной вытяжке производительность 40–90 м³/час достаточна для постоянного проживания одного-двух человек, но при готовке с интенсивным паром и запахами рекомендуется включать принудительную вытяжку.

Какой диаметр коронки нужен для сверления под клапан 160 мм?

Для монтажа клапана приточного 160 сверлится отверстие диаметром 162–165 мм. Стандартная алмазная коронка — 162 мм или 165 мм. Зазор между трубой и стеной 2–5 мм заполняется монтажной пеной после установки трубы. Коронку диаметром 160 мм (точно в размер трубы) не используют: без зазора невозможно нанести пену и обеспечить герметичность.

Будет ли холодно от клапана 160 мм в мороз -25°C?

Поступающий воздух — холодный по определению. При расходе 60 м³/час и уличной температуре -25°C теплопотери через один клапан приточный 160 составляют около 500 Вт. Стандартный радиатор отопления в комнате 20–30 м² имеет мощность 800–1500 Вт и полностью компенсирует этот расход. При размещении клапана над радиатором поступающий воздух прогревается конвекционным потоком от батареи — дискомфорта не возникает. Если клапан монтируется далеко от радиатора — рекомендуется прикрыть заслонку на 30–50% в сильные морозы.

Нужен ли обратный клапан в комплекте?

Обратный клапан необходим в двух случаях: если вытяжная вентиляция принудительная с периодическим включением (вентилятор по таймеру или датчику), и если гараж, подвал или техническое помещение периодически создаёт избыточное давление в здании. Без обратного клапана при выключенной вытяжке тёплый внутренний воздух может выходить через клапан приточный 160 наружу — происходят теплопотери и обледенение наружной решётки. Для квартир с постоянно работающей естественной вытяжкой обратный клапан не нужен.

Можно ли установить два клапана 160 мм вместо одного большего диаметра?

Да, и это нередко предпочтительнее: два клапана приточных 160 суммарно обеспечивают до 180–380 м³/час и дают равномерное распределение приточного воздуха по периметру помещения. Кроме того, два меньших отверстия менее травматичны для несущих конструкций, чем одно большое. Второй клапан размещается в противоположном от первого углу комнаты или на другой наружной стене — для оптимального воздухообмена по диагонали.

Подходит ли клапан 160 мм для газовой котельной?

Да. Нормы СП 62.13330 и требования производителей газового оборудования предписывают организованный приток для горения. Клапан приточный 160 обеспечивает 40–90 м³/час естественного притока — достаточно для котла мощностью до 30 кВт с атмосферной горелкой. Для котлов большей мощности или при плохой тяге дымохода расчёт притока выполняется отдельно по паспорту котла. Клапан монтируется у пола котельной (не выше 300 мм от уровня пола) для обеспечения притока к зоне горения.
