Расчет кровельной вентиляции: сколько аэраторов и вентвыходов нужно на вашу крышу?

• Зачем нужен точный расчет вентиляции: цена ошибки «на глазок»
• Теоретическая база: ключевые нормы и правила расчета по СНиП
• Пошаговый расчет количества аэраторов для скатной кровли
• Продвинутый расчет: учитываем нюансы и сложные условия
• От расчета к монтажу: правильная схема расположения элементов
• Часто задаваемые вопросы о расчете кровельной вентиляции
• Итог: Как грамотный расчет экономит ваши деньги и продлевает жизнь кровли

Установка вентиляции на крышу «на глазок» — одна из самых дорогостоящих ошибок в частном строительстве. Неправильно рассчитанное количество вентиляционных элементов так же губительно для кровли, как и их полное отсутствие. Это прямой путь к сырости, плесени и преждевременному разрушению конструкций. В этой статье мы предоставим вам не просто советы, а четкую инструкцию и формулы расчета, основанные на действующих строительных нормах. Изучив этот материал, вы сможете самостоятельно определить точное количество аэраторов, необходимое именно для вашей крыши, и избежать фатальных ошибок при монтаже.

Зачем нужен точный расчет вентиляции: цена ошибки «на глазок»

Многие строители и владельцы домов полагаются на интуицию, устанавливая вентиляционные элементы по принципу «один на скат». Такой подход в корне неверен и приводит к двум прямо противоположным, но одинаково неприятным последствиям.

Последствия недостаточной вентиляции: конденсат, перегрев и гниение стропил

Если вытяжных элементов слишком мало, они не справляются с объемом влажного и горячего воздуха в подкровельном пространстве. Это приводит к целому каскаду проблем:

• Зимой: Теплый влажный воздух из дома проникает в утеплитель и, не находя выхода, оседает в виде конденсата. Утеплитель намокает и теряет до 60% своих теплоизолирующих свойств. Влага приводит к образованию наледи на стропилах и обрешетке, запуская процессы гниения дерева.
• Летом: Запертый под раскаленной кровлей воздух превращает мансарду в сауну. Перегрев не только создает невыносимую духоту, но и разрушает битумные материалы и гидроизоляционные пленки.

Недостаточный вывод влаги и отсутствие циркуляции воздуха — главные враги долговечности вашей кровли.

Последствия избыточной вентиляции: лишние расходы и риск протечек

Казалось бы, чем больше вентиляции — тем лучше. Но это не так. Установка неоправданно большого количества аэраторов — это не только прямые финансовые потери на покупку и монтаж лишних элементов. Каждое отверстие в кровле — это потенциальная точка для протечки при некачественной установке. Создавая избыточные «дыры», вы без всякой необходимости увеличиваете риски и ослабляете целостность кровельного покрытия.

Теоретическая база: ключевые нормы и правила расчета по СНиП

Профессиональный расчет кровельной вентиляции — это не высшая математика, а следование двум простым, но фундаментальным принципам, заложенным в строительных правилах (СП, ранее СНиП).

Главный норматив «1/300»: как расшифровать и применить эту формулу

Основа всех расчетов — это так называемое «правило 1/300». Оно гласит: суммарная площадь всех вентиляционных отверстий (и приточных, и вытяжных) должна составлять не менее 1/300 от площади вентилируемой поверхности. Например, для крыши площадью 150 квадратных метров общая площадь вентканалов должна быть не менее 150 / 300 = 0,5 квадратного метра. Эта простая норма гарантирует достаточный воздухообмен для удаления влаги и избыточного тепла.

Золотое правило баланса: почему площадь притока должна быть равна площади вытяжки

Это второй кит, на котором держится вся система. Циркуляция воздуха в подкровельном пространстве невозможна без идеального баланса между притоком и вытяжкой. Площадь приточных отверстий (обычно это карнизная продух или софиты с перфорацией) должна быть равна площади вытяжных отверстий (аэраторы, конек). Если приток заблокирован снегом, мусором или просто не предусмотрен конструкцией, даже самая мощная вытяжка работать не будет. Воздуху просто неоткуда будет взяться, чтобы заместить удаляемый объем.

Пошаговый расчет количества аэраторов для скатной кровли

Теперь перейдем от теории к практике. Вооружившись рулеткой и калькулятором, вы сможете выполнить точный расчет для вашей кровли, следуя этой простой инструкции.

Шаг 1: Вычисляем эффективную вентилируемую площадь (для мансарды и холодного чердака)

Первое, что нужно сделать — правильно определить площадь, которую мы будем вентилировать.

• Для теплой мансарды: Вентилируемая площадь равна общей площади ее скатов. Просто измерьте длину и ширину каждого ската и сложите их площади.
• Для холодного чердака: В этом случае вентилируется не сама кровля, а пространство чердака. Поэтому за расчетную площадь берется площадь горизонтальной проекции кровли, то есть площадь перекрытия верхнего этажа.

Шаг 2: Определяем общее сечение вентиляционных отверстий по формуле

Зная площадь, применяем «правило 1/300».
Формула расчета: S_{общ.вент.} = S_кровли / 300
Полученный результат (S_{общ.вент.}) — это общая площадь в квадратных метрах, которую должны занимать все приточные и вытяжные отверстия вместе взятые. Исходя из правила баланса, половина этой площади должна приходиться на приток, а вторая половина — на вытяжку.

Шаг 3: Рассчитываем итоговое количество точечных аэраторов

Это финальный и самый важный шаг. Нам нужно определить, сколько точечных аэраторов потребуется для обеспечения необходимой площади вытяжки.
Формула: N_{аэраторов} = (S_{общ.вент.} / 2) / S_{аэратора}
Здесь S_{аэратора} — это площадь «живого сечения» одного аэратора, то есть площадь его выходного отверстия. Эту характеристику всегда указывает производитель. Если ее нет, можно измерить диаметр выходного патрубка и рассчитать площадь по формуле площади круга.

Практический пример расчета для крыши площадью 150 м²

Давайте разберем на конкретном примере.

• Дано: Мансардная кровля общей площадью скатов 150 квадратных метров. Мы планируем использовать аэраторы кровельные с площадью живого сечения 0,05 м² каждый.
• Шаг 1: Площадь кровли = 150 м².
• Шаг 2: Общая площадь вентиляции = 150 / 300 = 0,5 м². Из них на вытяжку требуется половина, то есть 0,25 м².
• Шаг 3: Количество аэраторов = 0,25 м² / 0,05 м² = 5 штук.

Итог: Для эффективной вентиляции данной кровли необходимо установить 5 точечных аэраторов и обеспечить приток воздуха через карнизные свесы с общей площадью отверстий не менее 0,25 м².

Продвинутый расчет: учитываем нюансы и сложные условия

Базовая формула дает отличный результат для стандартных условий. Однако для достижения идеального эффекта стоит учесть несколько важных нюансов, которые могут повлиять на итоговое количество и тип вентиляционных элементов.

Как тип кровли (металлочерепица, мягкая кровля) влияет на выбор, но не на количество

Тип покрытия — будь то металлочерепица, профнастил или мягкая кровля — не влияет на саму формулу расчета и итоговое количество аэраторов. Однако он кардинально влияет на выбор модели проходного элемента, через который будет осуществляться монтаж. Для каждого типа покрытия существуют свои комплекты вентиляции с уникальной формой основания, обеспечивающей 100% герметичность. Неправильный выбор проходки — гарантированная протечка.

Влияние угла наклона ската на интенсивность естественной тяги

Чем больше угол наклона скатной кровли, тем выше разница высот между притоком (карниз) и вытяжкой (аэратор), и тем сильнее естественная тяга. На пологих кровлях (с углом наклона менее 25 градусов) циркуляция воздуха происходит медленнее. Для таких крыш рекомендуется увеличивать расчетное количество аэраторов на 15-20% или использовать устройства с принудительной тягой.

Сравнение производительности: точечный аэратор, коньковая вентиляция и турбодефлектор

Точечный аэратор — не единственное решение.

• Коньковый аэратор: Устанавливается по всей длине конька и обеспечивает самую равномерную вытяжку. Его производительность измеряется в квадратных сантиметрах на погонный метр, что позволяет легко рассчитать необходимую длину.

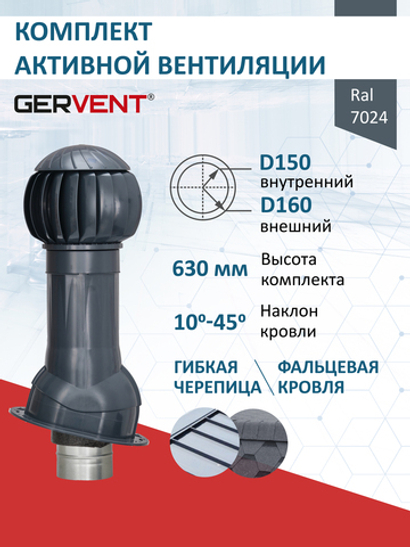

• Турбодефлектор: Это активное устройство, которое использует энергию ветра для создания принудительной тяги. Его производительность в 2-4 раза выше, чем у обычного аэратора, поэтому их требуется значительно меньше. Турбодефлекторы особенно эффективны в ветреных регионах и для кровель с малым уклоном.

От расчета к монтажу: правильная схема расположения элементов

Правильно рассчитать — это половина дела. Вторая половина — грамотно разместить и установить элементы на крыше. Неправильная схема расположения может свести на нет все ваши точные вычисления.

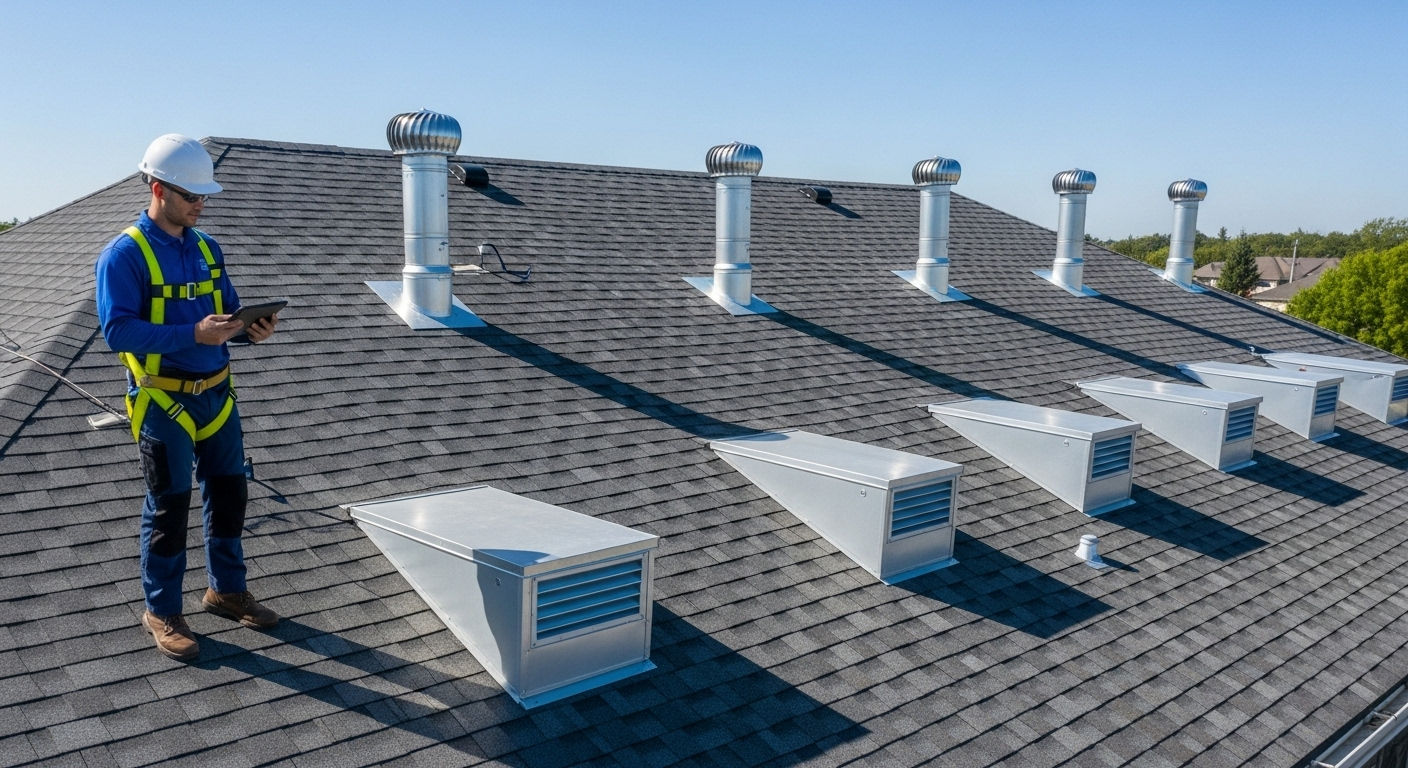

Оптимальное размещение аэраторов и карнизных продухов на скатной кровли

Главное правило: вытяжные элементы всегда располагаются в верхней части ската, а приточные — в нижней.

• Аэраторы: Устанавливаются на расстоянии 15-60 см от линии конька. Их необходимо равномерно распределить по всей длине ската, а не группировать в одном месте.
• Приточные отверстия (карнизные продухи): Должны быть расположены по всей длине карнизного свеса, чтобы обеспечить равномерный подсос воздуха по всей площади кровли. Для этого используются перфорированные софиты или специальные приточные клапаны.

Как не аннулировать расчеты: 5 критических ошибок при установке

Даже если вы все рассчитали верно, неправильный монтаж может все испортить. Вот самые частые ошибки:

1. Установка аэраторов слишком низко по скату (ниже верхней трети).
2. Полное отсутствие или блокировка приточных отверстий на карнизе.
3. Недостаточное количество элементов из-за неверного расчета или ложной экономии.
4. Отсутствие сплошной пароизоляции со стороны теплого помещения.
5. Негерметичный монтаж проходного элемента, ведущий к протечкам.

Часто задаваемые вопросы о расчете кровельной вентиляции

Учитываются ли в расчете вентиляционные выходы для кухни и санузла?

Нет, не учитываются. Вентиляционные выходы, предназначенные для вытяжки из помещений (кухни, ванные, котельные), являются частью отдельных систем вентиляции дома. Они не участвуют в проветривании подкровельного пространства и рассчитываются отдельно, исходя из требуемого воздухообмена в этих помещениях.

Можно ли доверять онлайн-калькуляторам в интернете?

Онлайн-калькуляторы могут дать лишь очень приблизительное, ориентировочное значение. Они не учитывают угол наклона, климатическую зону, конструктивные особенности вашей кровли. Ручной расчет по нашей инструкции, основанный на нормах СНиП, всегда будет на порядок точнее и надежнее.

Как рассчитать вентиляцию для крыши сложной формы?

Для вальмовых, шатровых и других многоскатных кровель расчет ведется для каждого ската отдельно, пропорционально его площади. Важно обеспечить вытяжку в верхней части каждого ската и приток по всему периметру карниза. Для таких сложных конструкций часто оптимальным решением становится коньковая вентиляция или профессиональное проектирование и монтаж систем вентиляции.

Итог: Как грамотный расчет экономит ваши деньги и продлевает жизнь кровли

Как видите, расчет количества элементов кровельной вентиляции — это не сложная наука, а логичная и абсолютно необходимая процедура. Она страхует вас от критических ошибок, защищает от дорогостоящих ремонтов и гарантирует, что ваша крыша будет служить долго, а микроклимат в доме будет здоровым и комфортным. Вооружившись нашими формулами и инструкциями, вы сможете грамотно оценить потребности вашей кровли и принять взвешенное решение. А если у вас останутся вопросы или потребуется помощь в подборе конкретных моделей аэраторов, турбодефлекторов и других элементов кровельной вентиляции, наши специалисты всегда готовы предоставить профессиональную консультацию.
