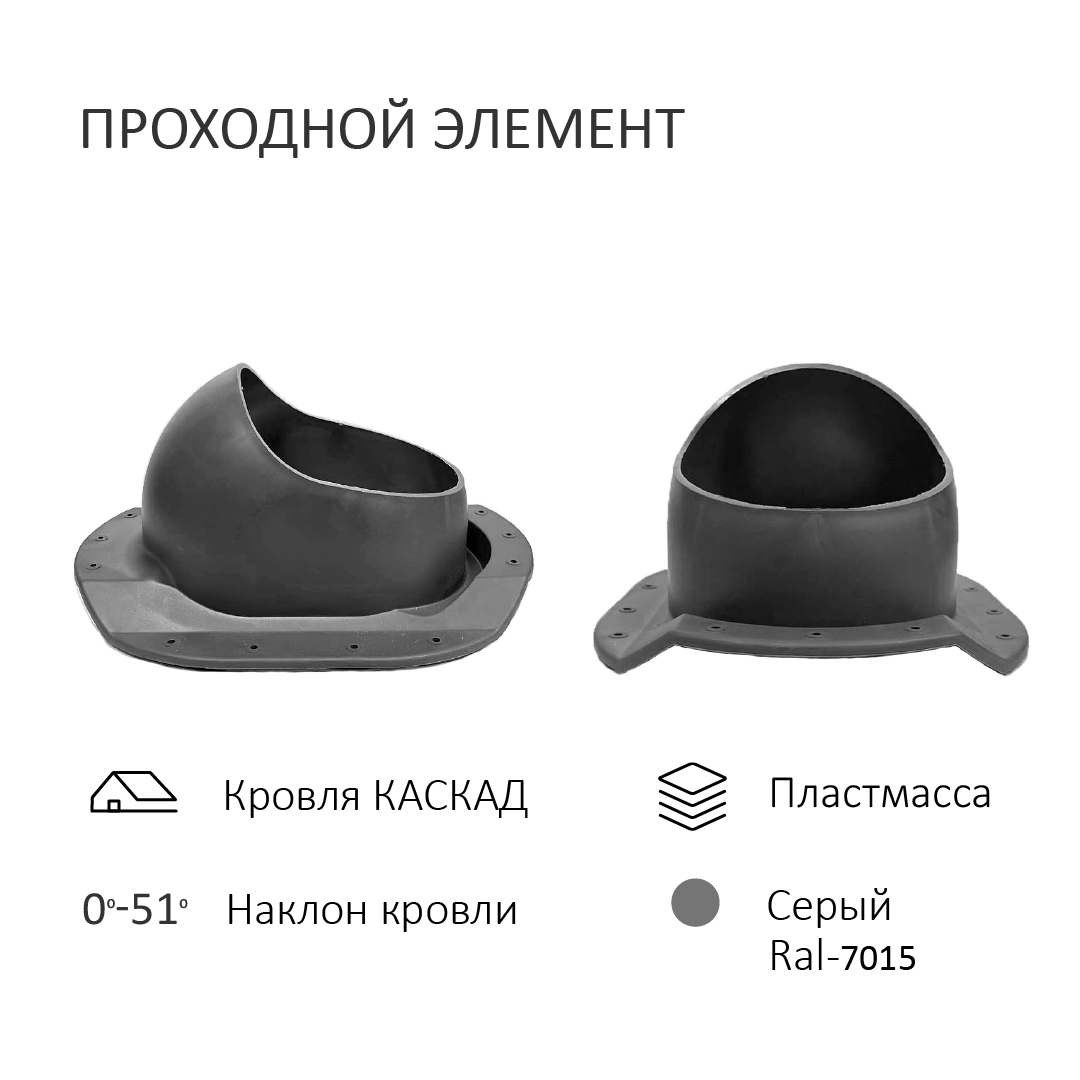

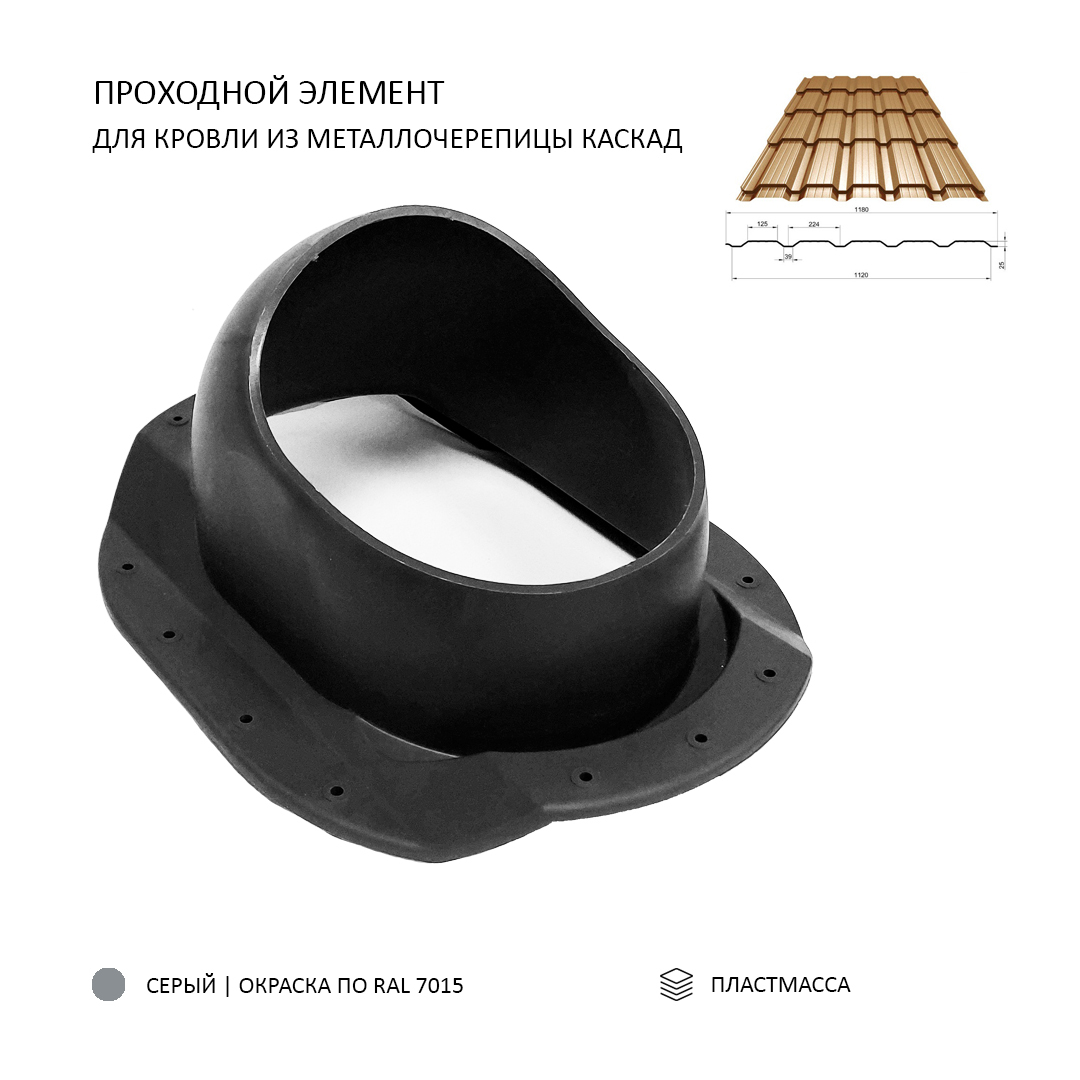

Проходной элемент Татполимер ТП-87/К для металлочерепицы Каскад, серый


  • Для металлочерепицы Каскад с профилем 22,5–25 мм, на готовую кровлю
  • Под вентвыходы с трубой 110 и 125 мм, уклон от 10°
  • Полипропилен, бутилкаучуковый уплотнитель, цвет RAL7015 серый
  • В комплекте шаблон и перфорированный лист с язычком
Подберём оптимальное решение

Скомплектуем оборудование под Ваши исходные данные. Осуществим монтажные работы.

Описание
Характеристики
Отзывы
Описание

ТП-87/К: что это за деталь

ТП-87/К закрывает вырез под трубу в металлочерепице «Каскад» и служит основанием для вентвыхода. Ставят его при уклоне от 10°, наибольший уклон — 55° для трубы 110 мм и 50° для 125 мм. Рабочие температуры — от −40 до +80 °С.

Эта карточка — цвет RAL7015 серый; рядом в каталоге — коричневый и черный.

Установка ТП-87/К: по шагам

  • шаблон — разметка отверстия;
  • вырез — без нагрева;
  • наклейка с уплотнителя — снять;
  • 14 самонарезающих винтов — по схеме;
  • вентвыход — 6 винтов до 25 мм, по уровню.

Установим на кровлю в Санкт-Петербурге и Москве: как заказать установку узла прохода.

ТП-87/К: что проверить

  • Раз в год проверяйте крепёж, чистите элемент, снимайте снег и лёд.
  • Вентвыход ставят по уровню; на крутых скатах ворот проходного элемента можно подрезать.
  • В снежных районах выше элемента нужен снегозадержатель.
  • Не ставьте элемент в разуклонке и там, где на кровле стоит вода.
  • Проверьте уклон: от 10°, наибольший — 55° для трубы 110 мм и 50° для 125 мм.
  • Не режьте отверстие болгаркой: нагрев портит покрытие листа.

Технические данные ТП-87/К

ХарактеристикаЗначение
Гарантия12 месяцев
Документысертификат соответствия РОСС RU.32623.ОС07.04570 до 04.02.2027
Когда ставятна уложенное покрытие: отверстие по шаблону, крепление самонарезающими винтами с шайбой EPDM
Комплектацияпроходной элемент, шаблон для разметки, перфорированный лист с язычком
КровляМеталлочерепица
Масса, кгне более 0,4
МатериалПолипропилен
МодельТП-87/К
Под вентвыходтрубы 110 и 125 мм
ПроизводительООО ТПК «Татполимер»
Профиль и покрытиеметаллочерепица «Каскад»: высота профиля 22,5–25 мм, длина профиля от 350 мм

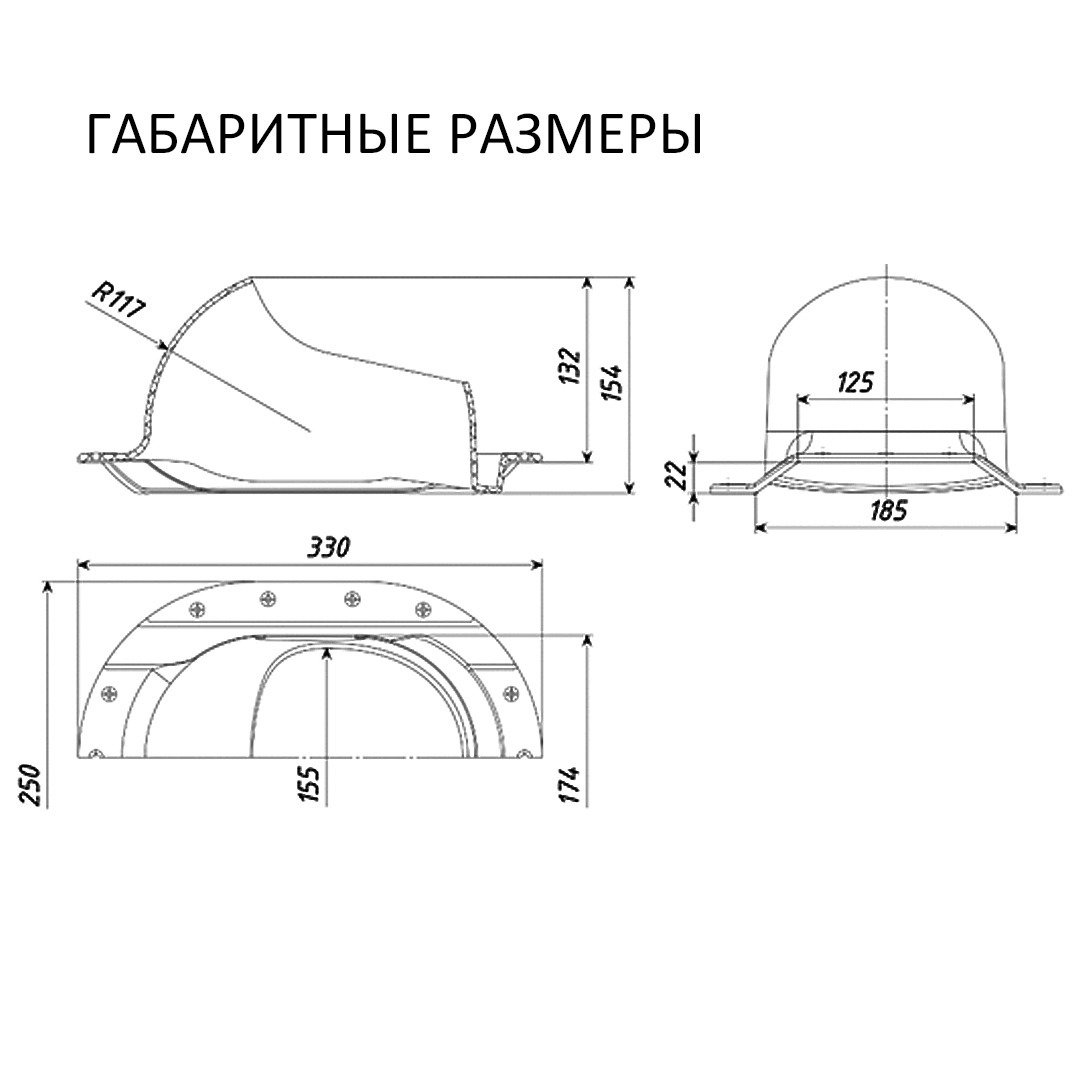

Размеры изделия330×250×154 мм (±3)
СтранаРоссия
Температура эксплуатации−40…+80 °С, временно −55…+120 °С
Уклон кровлиот 10°; наибольший: труба 110 мм — 55°, 125 мм — 50°
Уплотнениебутилкаучуковый уплотнитель на фланце
ЦветRAL7015 серый

Труба 110 или 125 мм на ТП-87/К

Выбор диаметра влияет на допустимый уклон: 55° для трубы 110 мм и 50° для 125 мм. Меньший уклон, чем 10°, инструкция не допускает. Вентвыход держат шесть кровельных винтов с шайбой EPDM — не длиннее 25 мм.

Собранные комплекты: с утеплённым вентвыходом D160 высотой 500 мм и турбодефлектором; с утеплённым вентвыходом D125/160 высотой 700 мм и ротационной турбиной; с утеплённым вентвыходом D125/160 высотой 700 мм и колпаком.

Подойдёт ли ТП-87/К к вашей кровле

Сверьте покрытие с таблицей.

ПокрытиеЧто взять
металлочерепица «Каскад»ТП-87/К — эта модель
металлочерепица МонтеррейMonterrey Polivent, ПЭ-Монтеррей Gervent
металлочерепица «Квинта»ПЭ-Квинта Gervent
металлочерепица KredoKredo
кровля с профилем до 70 ммUniversal Polivent

Ответы на вопросы о ТП-87/К

Какие размеры у ТП-87/К?

330×250×154 мм (±3), масса — не более 0,4 кг.

Какой уклон кровли нужен для ТП-87/К?

От 10°. Наибольший — 55° для трубы 110 мм и 50° для 125 мм.

Какая гарантия?

12 месяцев.

Подойдёт ли ТП-87/К к металлочерепице Монтеррей?

Нет, он сделан под «Каскад» с профилем 22,5–25 мм. Для Монтеррей — Monterrey Polivent и ПЭ-Монтеррей Gervent.

Почему ТП-87/К берут у нас

  • Три цвета в каталоге и готовые комплекты с вентвыходом.
  • Установку на кровлю делаем в Санкт-Петербурге и Москве.
  • Склад в Люберцах, офис в Санкт-Петербурге; продаём по России и в страны СНГ.
  • Продаём частным покупателям и организациям; для проектировщиков — номер сертификата соответствия.

Где мы находимся — на странице контактов.

Смотрите также все проходные элементы и статью о вентиляции через крышу.

Источники сведений

  1. «Татполимер»: технический паспорт ТП-87/К
  2. «Татполимер»: проходной элемент ТП-87/К
  3. «Татполимер»: инструкция по монтажу комплектующих скатной кровли
  4. Сертификат соответствия № РОСС RU.32623.ОС07.04570
