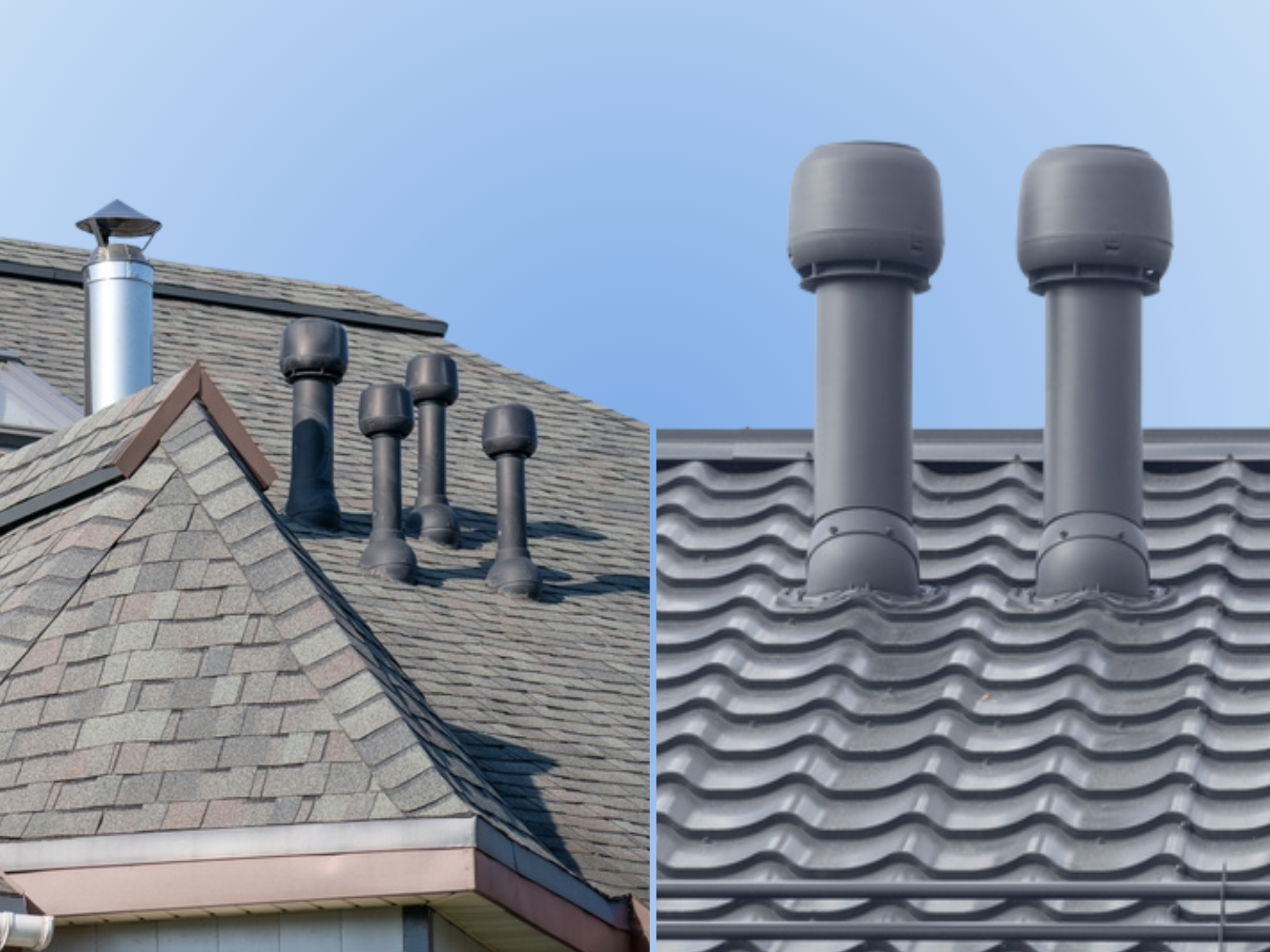

Вентиляция через крышу: полное руководство - вывод трубы, проходной элемент, монтаж в частном доме, гараже и санузле

Зачем выводить вентиляцию именно через крышу

Физика тяги: почему вертикальный вывод эффективнее

Вентиляция дома через крышу работает на принципе естественной конвекции: тёплый отработанный воздух, будучи легче холодного, поднимается вверх и выходит наружу через вертикальную трубу. Чем длиннее вертикальный участок канала, тем сильнее тяга. При выводе через стену канал имеет горизонтальный или наклонный участок — тяга ослабевает, возрастает риск образования конденсата и обратного потока при определённых погодных условиях.

Нормативное предпочтение вертикального вывода

СП 60.13330.2020 «Отопление, вентиляция и кондиционирование» прямо указывает: вытяжные каналы жилых помещений должны выводиться выше кровли. Для газовых котлов, котельных и санузлов вывод вентиляции ниже уровня крыши допускается только при технической невозможности вертикального решения и обязательном применении принудительной вентиляции с механическим побудителем тяги.

Вентиляция через крышу или стену: что выбрать

Сравнительная таблица двух решений

Когда вывод через стену оправдан

Вентиляция через стену оправдана для санузлов и кухонь в одноэтажных домах с короткими горизонтальными участками до 2 м при наличии принудительного вентилятора. Для газового котла, канализационного стояка и помещений с повышенным выделением влаги — вентиляция через крышу предпочтительна или обязательна по нормам.

Труба вентиляции через крышу: размеры, высота, нормы СНиП

Диаметр вентиляционной трубы

Для жилых комнат и санузлов — труба диаметром 100–125 мм. Для кухни с газовой плитой — 150 мм. Для котельной с газовым котлом мощностью до 30 кВт — сечение вентканала рассчитывается из нормы 8 см² на 1 кВт мощности, что для 24 кВт котла даёт минимальный диаметр 156 мм (принимается 160 мм). Трубы вентиляции через крышу изготавливают из ПВХ, нержавеющей стали, оцинкованной стали или асбестоцемента.

Высота трубы вентиляции над крышей: нормы СНиП 41-01-2003

Высота выхода вентиляционной трубы над кровлей нормируется СНиП 41-01-2003 и СП 60.13330.2020. Действуют три правила в зависимости от расстояния трубы до конька:

• До 1,5 м от конька — труба должна возвышаться над коньком не менее чем на 500 мм
• От 1,5 до 3 м от конька — верх трубы должен быть вровень с коньком или выше
• Более 3 м от конька — верх трубы не должен быть ниже линии, проведённой от конька под углом 10° к горизонту вниз
• На плоской кровле — труба не менее 500 мм над уровнем кровли

Утепление трубы вентиляции через крышу

Участок вентиляционной трубы в холодном чердаке или в зоне кровельного пирога обязательно утепляют — минеральной ватой или скорлупой из пенополиуретана толщиной 50 мм. Без теплоизоляции на холодном участке трубы образуется конденсат: вода стекает вниз, мочит изоляцию, разрушает деревянные конструкции. Это одна из наиболее частых ошибок при самостоятельном монтаже вентиляции через крышу.

Проходной элемент для вентиляции через крышу: виды и выбор

Что такое проходной элемент и зачем он нужен

Проходной элемент (проходка, кровельный проход) — это специальный узел, герметично соединяющий вентиляционную трубу с кровельным покрытием. Без него место выхода трубы через крышу негерметично: вода при дожде и снеге затекает в кровельный пирог, разрушая гидроизоляцию, обрешётку и стропила. Правильно установленный проходной элемент для вентиляции через крышу обеспечивает полную герметичность узла прохода на весь срок службы кровли.

Виды проходных элементов по типу кровли

Проходной элемент для металлочерепицы и профнастила

Выпускается в виде пластикового или металлического основания с фартуком, повторяющим профиль волны металлочерепицы. Нижняя часть оснащена самоклеящейся уплотнительной прокладкой или слоем герметика. Верхняя — труба из ПВХ или нержавейки нужного диаметра с эластичным уплотнительным кольцом. Для металлочерепицы выпускаются проходки под конкретные профили: Classic, Super Montererey, Cascade и т.д. — важно выбирать совместимый элемент.

Проходной элемент для мягкой кровли и ондулина

Для мягкой битумной черепицы применяют свинцовые или алюминиевые фартуки с формующимся краем: материал вручную обжимается по форме трубы и кровли, затем фиксируется герметиком. Для ондулина — аналогичные пластиковые проходки с гофрированным основанием под профиль материала.

Универсальные проходные элементы

Универсальные кровельные проходки с эластичным фартуком из EPDM-резины подходят для плоских кровель и скатов с уклоном до 45°. Резиновый конус обжимается вокруг трубы нужного диаметра (50–160 мм), фартук приклеивается к кровельному покрытию. Используются как при новом монтаже вентиляции через крышу, так и при ремонтных работах.

Проходные элементы в нашем каталоге

Широкий выбор проходных элементов для вентиляции через крышу — металлочерепица, профнастил, мягкая кровля, плоская кровля — представлен в нашем каталоге: кровельные проходы и проходные элементы.

Вентиляция через крышу из металлочерепицы: пошаговый монтаж своими руками

Инструменты и материалы

• Проходной элемент под профиль металлочерепицы нужного диаметра
• Ножницы по металлу или болгарка с диском 115 мм
• Дрель с коронкой по дереву (для обрешётки)
• Реноватор (для подрезки мешающей рейки обрешётки)
• Силиконовый герметик (нейтральный, морозостойкий)
• Кровельные саморезы с резиновыми шайбами
• Строительный уровень
• Рулетка, маркер, шаблон из комплекта проходного элемента

Пошаговая инструкция: как сделать проход вентиляции через крышу

Шаг 1 — Выбор места и разметка

Место выхода вентиляционной трубы через крышу выбирается с учётом нормы высоты над коньком. Оптимально — на расстоянии 0,5–1,5 м от конька: труба получается короче, тяга лучше, снеговая нагрузка ниже. Убедитесь, что в выбранном месте нет стропильной ноги и основных рёбер обрешётки. Приложите шаблон из комплекта проходного элемента и обведите маркером.

Шаг 2 — Вырезание отверстия в металлочерепице

По разметке просверлите дрелью несколько отверстий по периметру, затем вырежьте ножницами по металлу или болгаркой. Края отверстия загните вниз плоскогубцами — уберите острые заусенцы. Если мешает рейка обрешётки — подрежьте её реноватором, не нарушая несущих стропил.

Шаг 3 — Подготовка кровельного пирога

Прорежьте гидроизоляционную мембрану по диаметру трубы плюс 20 мм. Края мембраны загните вверх и зафиксируйте самоклеящейся лентой — это создаёт «воротник», предотвращающий затекание конденсата в утеплитель. В утеплителе вырежьте отверстие точно по диаметру трубы.

Шаг 4 — Установка проходного элемента

Нанесите силиконовый герметик на нижнюю поверхность уплотнительной прокладки проходного элемента. Вставьте элемент в отверстие снизу вверх, выровняйте по вертикали строительным уровнем. Закрепите кровельными саморезами по периметру фартука в соответствии со схемой из инструкции — обычно 6–8 саморезов.

Шаг 5 — Подключение вентиляционного канала

Вставьте вентиляционную трубу снизу в проходной элемент через кровельный пирог. Соедините трубу с вентиляционным каналом внутри дома через гофротрубу или жёсткий фасонный отвод. Место примыкания трубы к уплотнительному кольцу проходного элемента зафиксируйте хомутом. Нанесите герметик по периметру выхода трубы из уплотнителя сверху.

Шаг 6 — Проверка и установка дефлектора

На верхний торец трубы установите дефлектор или флюгарку — зонт, защищающий от дождя и снега и усиливающий тягу. Широкий выбор дефлекторов и кровельных флюгарок — в нашем каталоге. Финальная проверка: поднесите к нижнему торцу трубы лист бумаги или зажжённую свечу — при наличии тяги лист притянется или пламя отклонится.

Как вывести вентиляцию через крышу своими руками: общий алгоритм для любого типа кровли

Принципиальная схема вывода вентиляции через крышу

Независимо от типа кровли, вентиляция через крышу своими руками строится по единой схеме: вентиляционный канал внутри помещения → вертикальная труба через перекрытие и чердак → утеплённый участок в зоне кровельного пирога → проходной элемент (узел герметичного прохода) → выход трубы над кровлей → дефлектор или флюгарка на торце. Каждый элемент этой цепочки критичен: слабое звено в любом месте снижает тягу или создаёт риск протечки.

Ключевые требования при самостоятельном монтаже

• Вертикальность трубы — отклонение не более 30° допускается только на участке не длиннее 1 м
• Утепление трубы на всём холодном участке — обязательно
• Проходной элемент — только специализированный кровельный, не самодельный
• Герметик — силиконовый нейтральный морозостойкий, не кислотный
• Высота над коньком — строго по нормам СНиП 41-01-2003
• Дефлектор — обязателен для защиты от осадков и усиления тяги

Естественная вентиляция частного дома через крышу

Принцип работы и условия эффективности

Естественная вентиляция частного дома через крышу работает без вентиляторов и электричества — только на разнице температур и давлений. Тёплый отработанный воздух поднимается по вентиляционным каналам вверх и выходит через трубы над кровлей. Одновременно свежий воздух поступает через приточные устройства — клапаны в стенах, щели в оконных рамах, неплотности конструкций. Тяга тем сильнее, чем больше разница температур внутри и снаружи, чем длиннее вертикальный канал и чем меньше сопротивление системы.

Когда естественной вентиляции недостаточно

Летом, при температуре наружного воздуха близкой к комнатной, тяга в каналах естественной вентиляции через крышу резко слабеет или исчезает совсем. В многокомнатных домах с длинными горизонтальными участками каналов естественная тяга также недостаточна. В этих случаях требуется принудительная вытяжная вентиляция через крышу — вентиляторы устанавливаются в вытяжные каналы санузлов и кухни.

Приточные клапаны как обязательное дополнение

Естественная вентиляция через крышу работает только при наличии организованного притока воздуха. В домах с герметичными ПВХ окнами приток отсутствует — вытяжные каналы работают «вхолостую». Решение — приточные стеновые клапаны: монтируются в наружную стену, подают 40–65 м³/ч без электричества, обеспечивают постоянный воздухообмен для работы вытяжки через крышу.

Вытяжная вентиляция через крышу: принудительная схема

Где ставить вентилятор — в канале или на кровле

Принудительная вытяжная вентиляция через крышу может быть организована двумя способами. Первый — канальный вентилятор внутри дома, встроенный в вертикальный воздуховод. Второй — кровельный вентилятор, установленный непосредственно на выходе трубы через крышу. Кровельный вентилятор создаёт разрежение во всём канале, более эффективен при длинных вертикальных участках, но требует влагозащищённого исполнения и периодического обслуживания.

Турбодефлектор как пассивный усилитель тяги

Турбодефлектор, установленный на трубе вентиляции через крышу, преобразует энергию ветра во вращение, создавая разрежение в вытяжном канале. Работает без электричества при скорости ветра от 0,5 м/с. При безветрии усиления тяги нет, но и ухудшения не происходит: турбина вращается свободно за счёт восходящего потока из трубы. Оптимальное решение для усиления вытяжной вентиляции через крышу без прокладки электрики.

Вентиляция для газового котла через крышу: нормы и требования

Нормативные требования

Вентиляция для газового котла через крышу регулируется СП 60.13330.2020, СП 402.1325800.2018 и СНиП II-35-76. Основные требования:

• Кратность воздухообмена в котельной — не менее 3-кратного в час
• Дополнительный приток воздуха на горение — 8 м³/ч на 1 кВт мощности котла
• Сечение вентканала — 8 см² на 1 кВт мощности
• Высота выброса над коньком — не менее 500 мм
• Объединение вентканала котельной с вентканалами других помещений — запрещено
• Материал трубы — только негорючий: нержавеющая сталь, оцинкованная сталь, асбестоцемент

Отдельный канал — обязательно

Вентиляция для газового котла через крышу выполняется по отдельному, изолированному каналу. Ни в коем случае нельзя объединять вентиляцию котельной с вентиляцией санузла, кухни или жилых комнат: при аварии котла угарный газ может распространиться по всему дому через общий вентканал.

Вентиляция санузла в частном доме через крышу

Почему санузел лучше вентилировать через крышу

Вентиляция санузла в частном доме через крышу обеспечивает несколько важных преимуществ перед выводом через стену. Вертикальный вывод не создаёт обратной тяги при сильном боковом ветре — запах из санузла не задувает обратно в помещение. Высота трубы над кровлей гарантирует рассеивание неприятных запахов вдали от окон и мест отдыха на участке. Кроме того, при подключении санитарного фанового стояка (канализационного вентиляционного канала) к системе вытяжки через крышу устраняется проблема запаха сероводорода из канализации.

Схема вентиляции санузла через крышу

Вентиляционный канал из санузла — труба ПВХ d100 мм — прокладывается вертикально вверх через перекрытие на чердак. На чердаке при необходимости устанавливается канальный вентилятор с таймером или датчиком влажности. Далее труба выходит через кровлю через проходной элемент и заканчивается дефлектором. Отдельная труба d110 мм — фановый стояк канализации — также выводится вертикально через крышу для вентиляции канализационной системы.

Приточная вентиляция в гараже через крышу

Особенности вентиляции гаража

Приточная вентиляция в гараже через крышу — нетипичное решение: обычно приток организуется через стену снизу (тяжёлые выхлопные газы скапливаются у пола), а вытяжка — через крышу вверху. Такая схема «снизу — вверх» обеспечивает эффективное удаление выхлопных газов, паров топлива и угарного газа. Вытяжная труба через крышу гаража — минимальный диаметр 150 мм для одноместного гаража, высота над коньком — 500 мм.

Механическая вытяжка через крышу гаража

При регулярном использовании гаража с работающим двигателем естественная вытяжная вентиляция через крышу может не справляться. В этом случае устанавливают осевой или центробежный вентилятор в кровельном проходе. Для гаража с ямой дополнительно предусматривают вентиляцию ямы — отдельный канал d100 от дна ямы с выходом через крышу.

Вентиляторы для гаража в нашем каталоге

Подобрать подходящий вентилятор для вытяжной вентиляции гаража через крышу можно в разделе вентиляторы для вентиляции нашего магазина.

Типичные ошибки при монтаже вентиляции через крышу и как их избежать

Ошибка 1 — Неправильная высота трубы

Самая распространённая ошибка: труба вентиляции через крышу сделана «покороче», чтобы меньше торчала. В результате при определённом направлении ветра над коньком возникает подпор воздуха, который давит в трубу и создаёт обратную тягу — запах из санузла или котельной идёт обратно в дом. Решение: строго соблюдать нормы высоты по СНиП 41-01-2003 и установить дефлектор с ветрозащитным колпаком.

Ошибка 2 — Труба без утепления на чердаке

Неутеплённая труба вентиляции на холодном чердаке — источник конденсата. Зимой разница температур между тёплым воздухом в трубе (+20°C) и холодным чердаком (−15°C) создаёт активное конденсатообразование: вода стекает вниз, увлажняет перекрытие, провоцирует плесень. Минимальная теплоизоляция трубы на чердаке — 50 мм минеральной ваты или скорлупа ППУ.

Ошибка 3 — Некачественная герметизация проходного элемента

Проходной элемент, установленный без герметика или с кислотным герметиком (разрушает металлическое покрытие), через 1–2 сезона даёт течь. Вода уходит в кровельный пирог, портит утеплитель, вызывает гниение стропил. Используйте только нейтральный силиконовый герметик и проходные элементы, совместимые с профилем вашей кровли.

Ошибка 4 — Объединение вентканалов разных помещений

В целях экономии иногда санузел, кухню и котельную подключают к одному общему каналу через крышу. Это грубое нарушение: запахи из санузла проникают на кухню, а при аварии газового оборудования продукты горения распространяются по всему дому. Каждое помещение с повышенными требованиями к вентиляции — отдельный канал и отдельный выход через крышу.

Ошибка 5 — Отсутствие притока воздуха

Вентиляция через крышу работает только при наличии притока. В герметичном доме с ПВХ окнами все вытяжные каналы «задыхаются»: тяга падает до нуля, вентиляция не работает. Приточные стеновые клапаны, оконные щелевые клапаны или приточные установки — обязательный элемент любой системы вентиляции через крышу.
