Проходной элемент Татполимер ТП-87/К для металлочерепицы Каскад, черный


  • Для металлочерепицы Каскад с профилем 22,5–25 мм, на готовую кровлю
  • Под вентвыходы с трубой 110 и 125 мм, уклон от 10°
  • Полипропилен, бутилкаучуковый уплотнитель, цвет RAL9005 черный
  • В комплекте шаблон и перфорированный лист с язычком
Подберём оптимальное решение

Скомплектуем оборудование под Ваши исходные данные. Осуществим монтажные работы.

Описание
Характеристики
Отзывы
Описание

Что такое ТП-87/К и куда его ставят

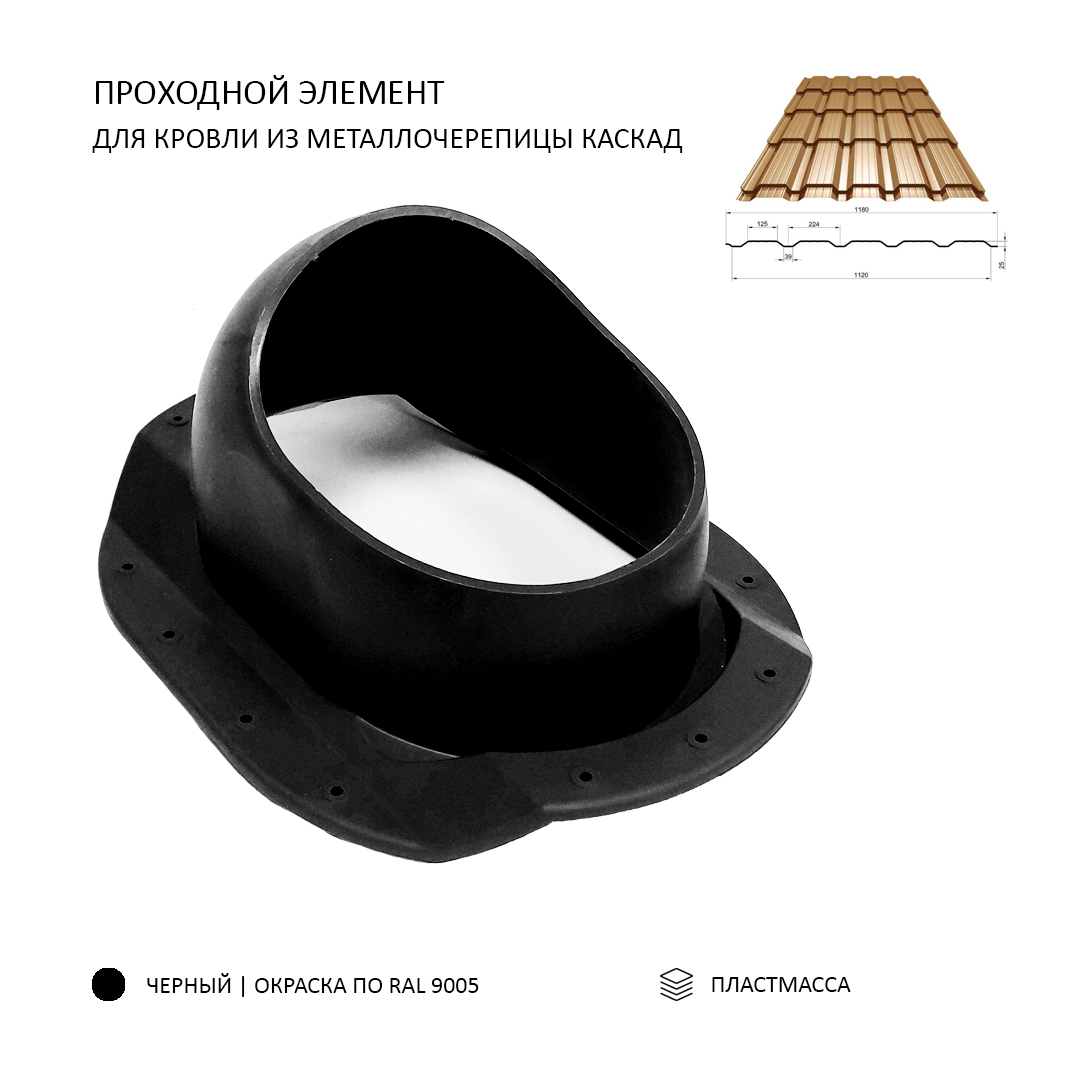

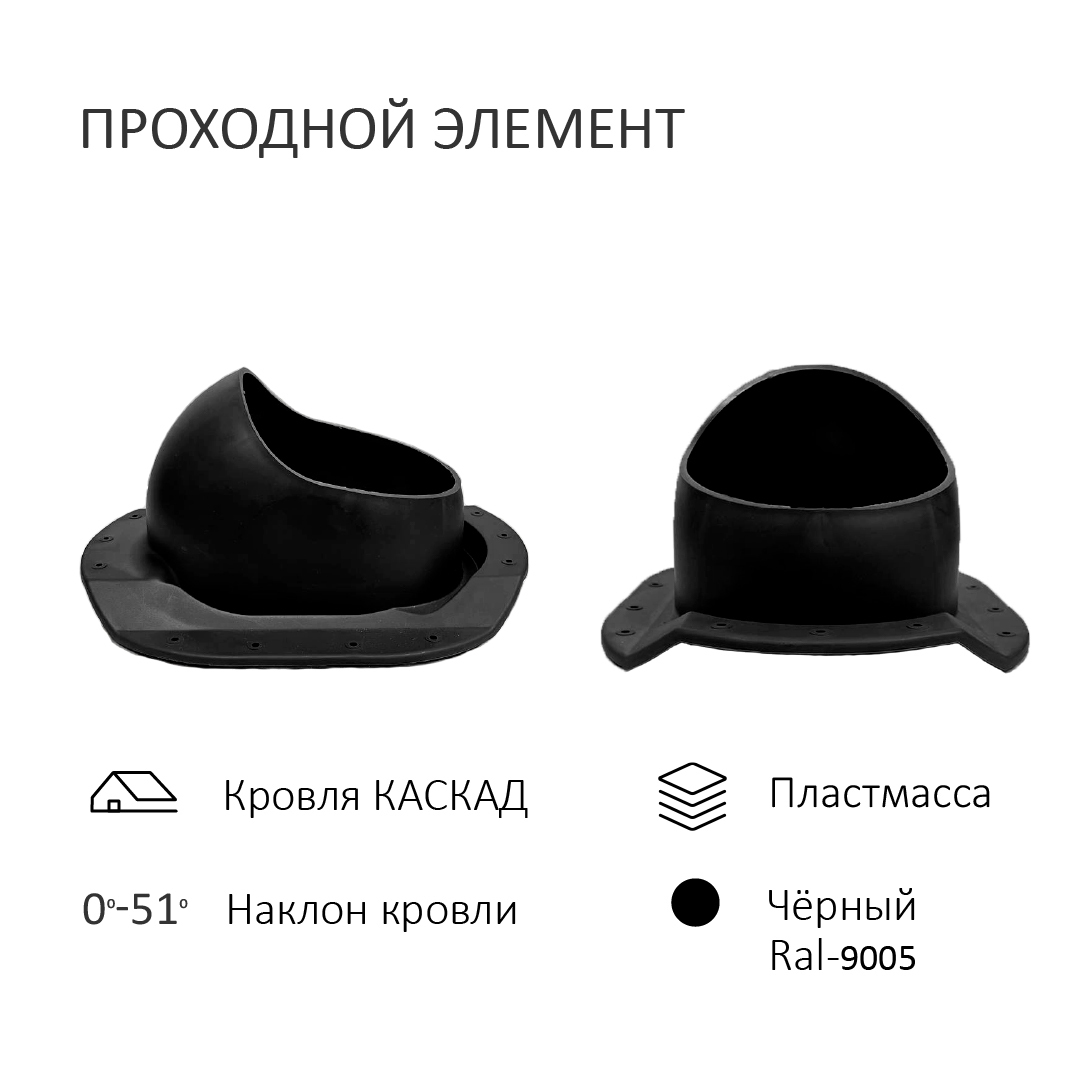

Для крыши из металлочерепицы «Каскад» вентвыход выводят через ТП-87/К. Корпус из полипропилена, на фланце снизу — бутилкаучуковый уплотнитель, а в комплекте, кроме шаблона, есть перфорированный лист с язычком. Подходит к профилю высотой 22,5–25 мм.

Здесь — исполнение RAL9005 черный. Другие цвета ТП-87/К: коричневый и серый.

ТП-87/К и другие модели по типу кровли

ТП-87/К: размеры и характеристики

ХарактеристикаЗначение
КровляМеталлочерепица
Профиль и покрытиеметаллочерепица «Каскад»: высота профиля 22,5–25 мм, длина профиля от 350 мм
Под вентвыходтрубы 110 и 125 мм

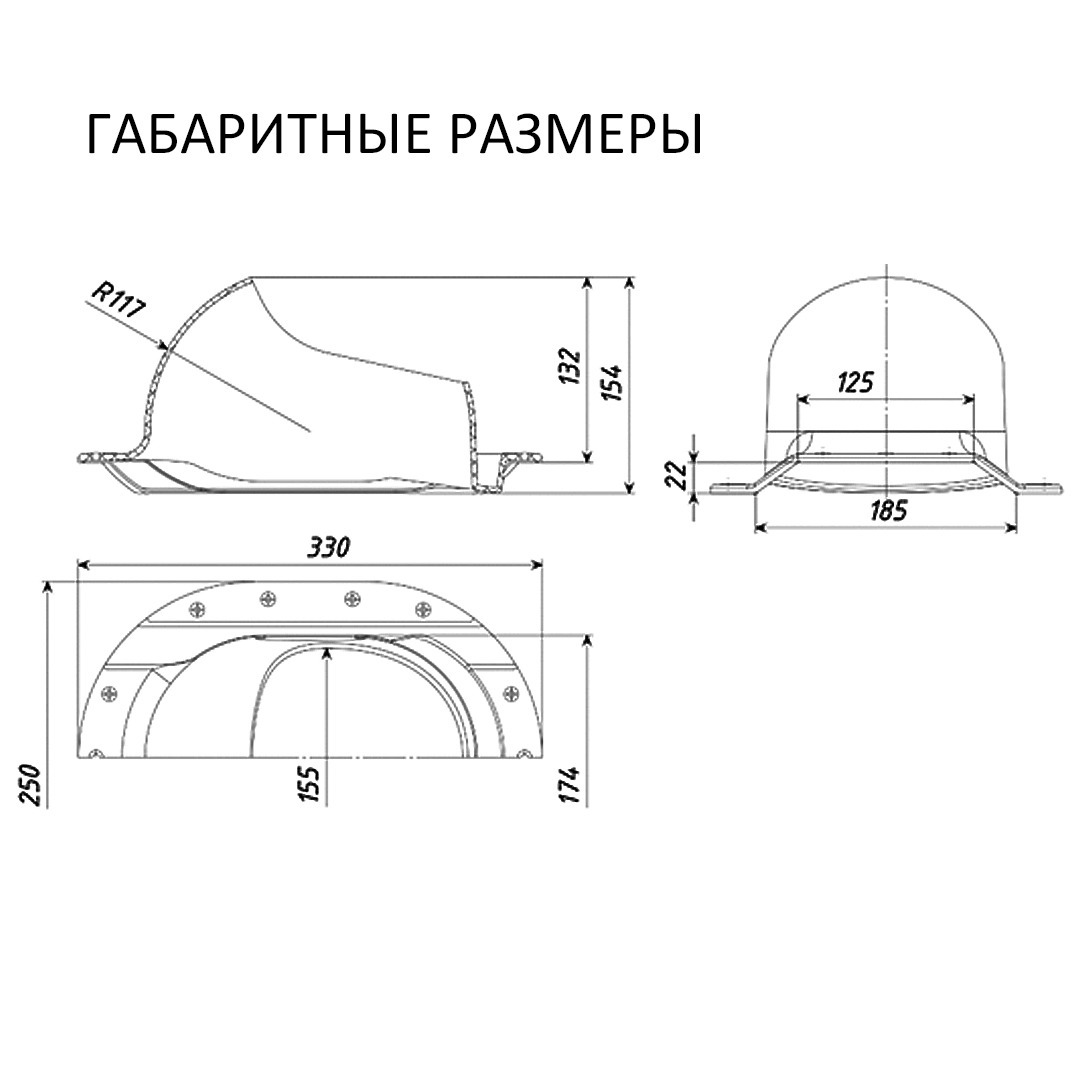

Размеры изделия330×250×154 мм (±3)
Масса, кгне более 0,4
Уклон кровлиот 10°; наибольший: труба 110 мм — 55°, 125 мм — 50°
МатериалПолипропилен
ЦветRAL9005 черный
Уплотнениебутилкаучуковый уплотнитель на фланце
Когда ставятна уложенное покрытие: отверстие по шаблону, крепление самонарезающими винтами с шайбой EPDM
Комплектацияпроходной элемент, шаблон для разметки, перфорированный лист с язычком
Температура эксплуатации−40…+80 °С, временно −55…+120 °С
Гарантия12 месяцев
Документысертификат соответствия РОСС RU.32623.ОС07.04570 до 04.02.2027
МодельТП-87/К
ПроизводительООО ТПК «Татполимер»
СтранаРоссия

Монтаж ТП-87/К на уложенную кровлю

Контур отверстия переносят по шаблону и вырезают без болгарки. С уплотнителя на фланце снимают наклейку, элемент прижимают к листу и прикручивают самонарезающими винтами с шайбой EPDM — 14 точек, в порядке по схеме. Вентвыход крепят шестью винтами не длиннее 25 мм и выставляют по уровню.

Установим на кровлю в Санкт-Петербурге и Москве: как заказать установку узла прохода.

Ошибки при монтаже ТП-87/К

  • Не ставьте элемент в разуклонке и там, где на кровле стоит вода.
  • В снежных районах выше элемента нужен снегозадержатель.
  • Вентвыход ставят по уровню; на крутых скатах ворот проходного элемента можно подрезать.
  • Раз в год проверяйте крепёж, чистите элемент, снимайте снег и лёд.
  • Не режьте отверстие болгаркой: нагрев портит покрытие листа.
  • Проверьте уклон: от 10°, наибольший — 55° для трубы 110 мм и 50° для 125 мм.

Вентвыход для ТП-87/К

  • диаметр трубы — 110 или 125 мм;
  • наибольший уклон кровли зависит от трубы: 55° для трубы 110 мм и 50° для 125 мм;
  • крепление — шесть винтов с шайбой EPDM не длиннее 25 мм;
  • вентвыход ставят строго вертикально и проверяют уровнем.

Готовые комплекты с ТП-87/К: с неутеплённым вентвыходом D110 высотой 500 мм и турбодефлектором; с утеплённым вентвыходом D160 высотой 500 мм и турбодефлектором; с утеплённым вентвыходом D125/160 высотой 500 мм и ротационной турбиной.

ТП-87/К в магазине Мерес

Офис — в Санкт-Петербурге, склад — в Люберцах под Москвой, продаём по России и в страны СНГ. У нас покупают и частные заказчики, и организации: с юрлицами работаем по договору ООО «Мерес». Если нужно, поставим ТП-87/К на крышу. Для проекта пригодятся номер сертификата соответствия. Адреса и часы — в контактах.

Что спрашивают о ТП-87/К

Под какой профиль «Каскада» рассчитан ТП-87/К?

Под высоту профиля 22,5–25 мм и длину профиля от 350 мм.

Какие трубы ставят на ТП-87/К?

Вентвыходы с трубой 110 и 125 мм.

Есть ли сертификат на ТП-87/К?

Да, сертификат соответствия № РОСС RU.32623.ОС07.04570, действует до 04.02.2027.

Какими винтами крепить вентвыход?

Шестью кровельными винтами с шайбой EPDM длиной не больше 25 мм.

Другие проходные элементы — в разделе каталога, подробно о монтаже — в статье «Вентиляция через крышу».

Источники сведений

  1. «Татполимер»: технический паспорт ТП-87/К
  2. «Татполимер»: проходной элемент ТП-87/К
  3. «Татполимер»: инструкция по монтажу комплектующих скатной кровли
  4. Сертификат соответствия № РОСС RU.32623.ОС07.04570
