Norvind city: подоконный клапан без отверстия на фасаде
Norvind city — подоконный приточный клапан. Воздух входит в зазор между оконным отливом и стеной, проходит по воздуховодам из теплоизоляции через глушители и выходит на радиатор. Приток при 10 Па — 30 м³/ч.
Расход Norvind city по протоколу
В испытаниях СПбГАСУ расход измерен от 10 до 100 Па:
- 10 Па — 30,03 м³/ч
- 20 Па — 37,15 м³/ч
- 40 Па — 56,53 м³/ч
- 60 Па — 69,66 м³/ч
- 100 Па — 94,73 м³/ч
Шум и промерзание у Norvind city
Снижение уличного шума — 41 дБА. В испытаниях перегородка со звукоизоляцией Rw 50 дБ с открытым клапаном дала 46 дБ, то есть на 4 дБ меньше. Для конкретного объекта СПбГАСУ в 2023 году выполнил расчёт на промерзание: с верхней уплотнительной прокладкой конденсата на подоконнике нет. Рабочие температуры — −50…+80 °C.
Обслуживание Norvind city
Корпус снимают, фильтр G3 промывают тёплой водой, не вынимая. Гарантия — 5 лет.
Характеристики Norvind city
| Характеристика | Значение |
|---|
| Артикул для заказа | Nor.City |
| Расход при 10 Па | 30 м³/ч |
| Воздуховод | высота 40 мм, длина 390 мм |

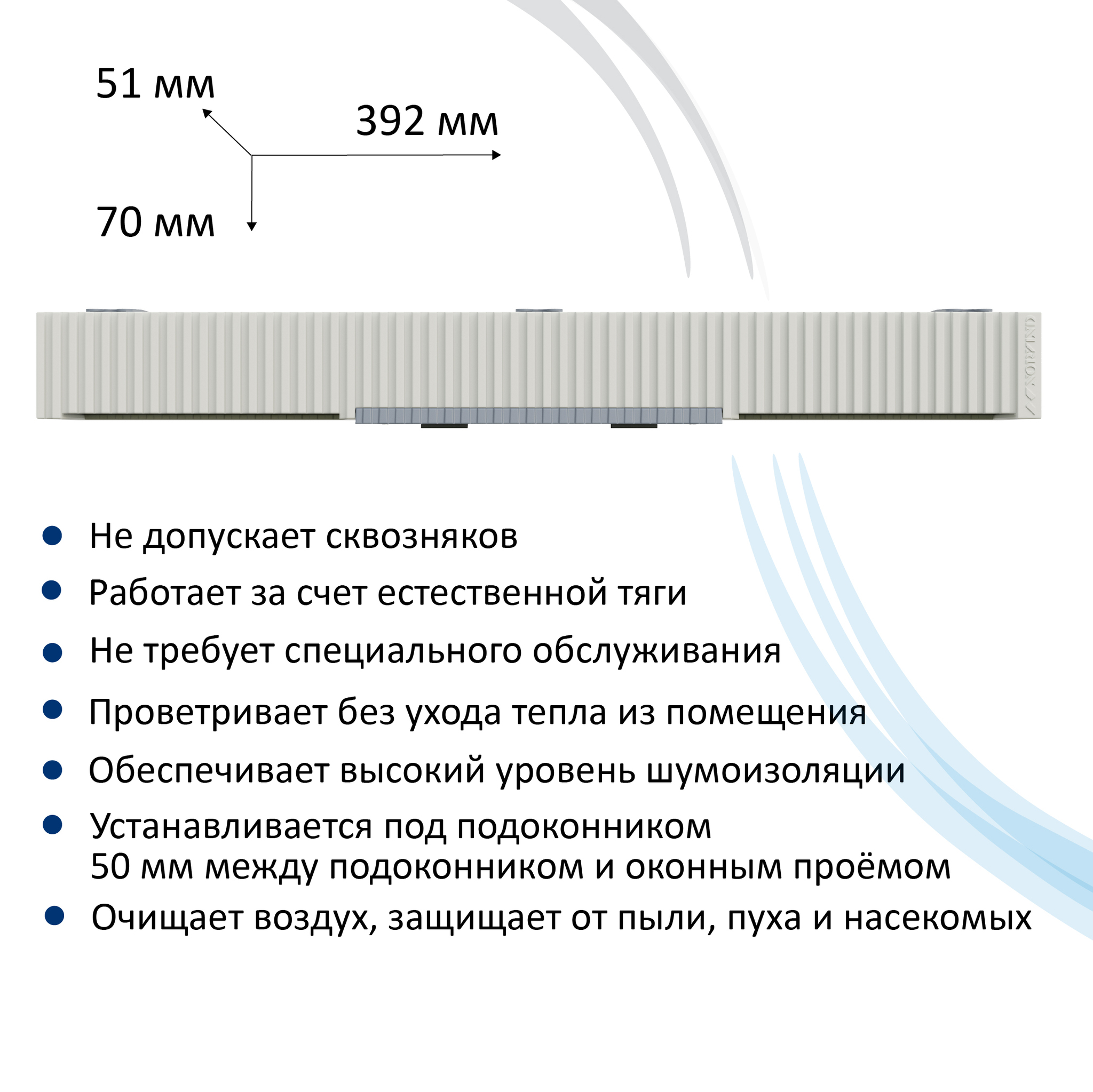

| Оголовок | 51×70×392 мм |
| Глушитель | 382×45×211 мм |
| Протокол | СПбГАСУ, утверждён 28.06.2025 |
| Вес | 2,0 кг |

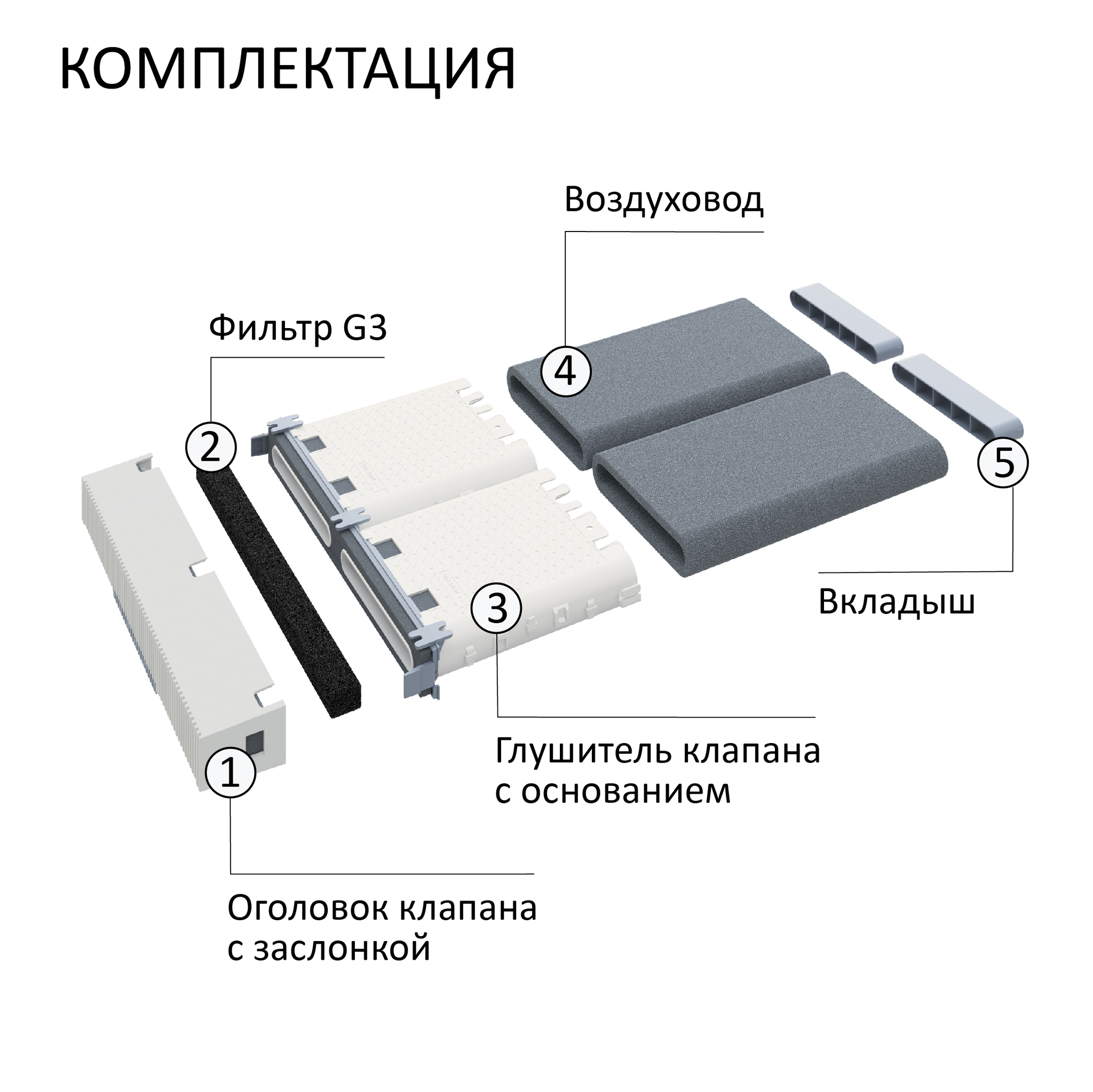

Комплект Norvind city
По паспорту:
- оголовок
- вкладыш — 2 шт
- воздуховод — 2 шт
- звукоизоляция — 2 шт
- инструкция
Norvind city и стеновые клапаны

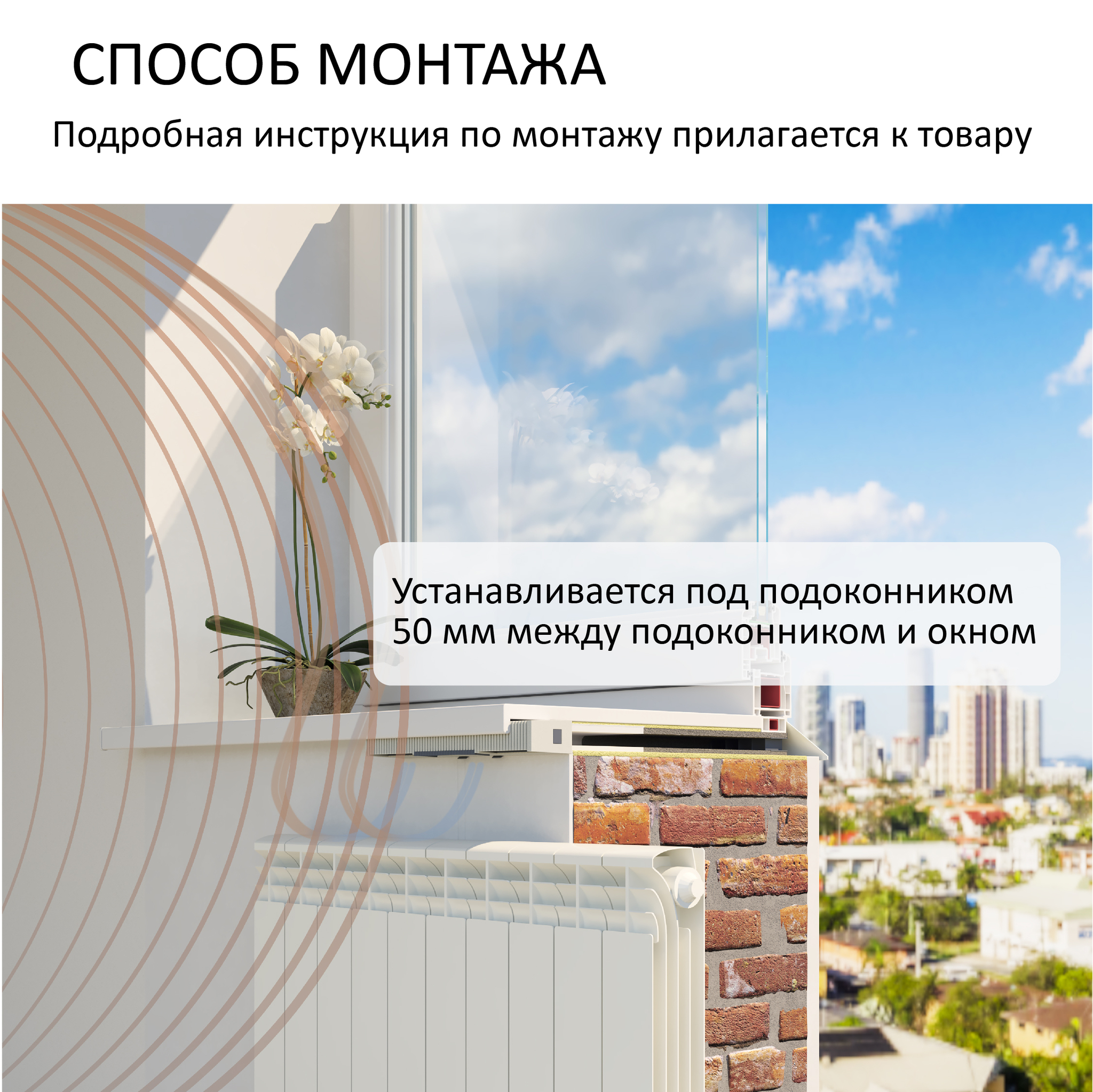

City прячет забор воздуха под отлив, поэтому на фасаде клапан не виден. Близкие по задаче — Norvind classic над батареей и NovaPLUS, который тоже ставят между подоконником и радиатором.
| Модель | Расход при 10 Па, м³/ч | Шум по документу | Фильтр | Где стоит |
|---|
| Norvind city — эта модель | 30 | снижение уличного шума 41 дБА | G3 | под подоконником |
| Norvind classic | 16 | снижение уличного шума 36 дБ | G3 | стена над батареей, Ø74–77 мм |
| NovaPLUS | до 45 | ΔRw стены 2 дБ | класс не указан | стена, Ø82 мм |
| Norvind pro | 32 | снижение уличного шума не менее 35 дБА | G3 | стена, отверстие Ø92 мм |
Шум производители измеряют по-разному: снижение уличного шума, звукоизоляцию окна или снижение звукоизоляции стены ΔRw. Сравнивать можно только одинаковые показатели.
Вопросы о Norvind city
Откуда Norvind city берёт воздух?
Из зазора между оконным отливом и стеной; дальше воздух идёт через глушители на радиатор.
Сколько воздуха даёт Norvind city?
30 м³/ч при 10 Па и около 95 м³/ч при 100 Па по протоколу.
Насколько он снижает уличный шум?
На 41 дБА по паспорту.
Как чистить фильтр?
Снять корпус и промыть фильтр тёплой водой, не вынимая его.
Все модели — в разделе приточные клапаны: стеновые и оконные, с фильтром.
Источники сведений

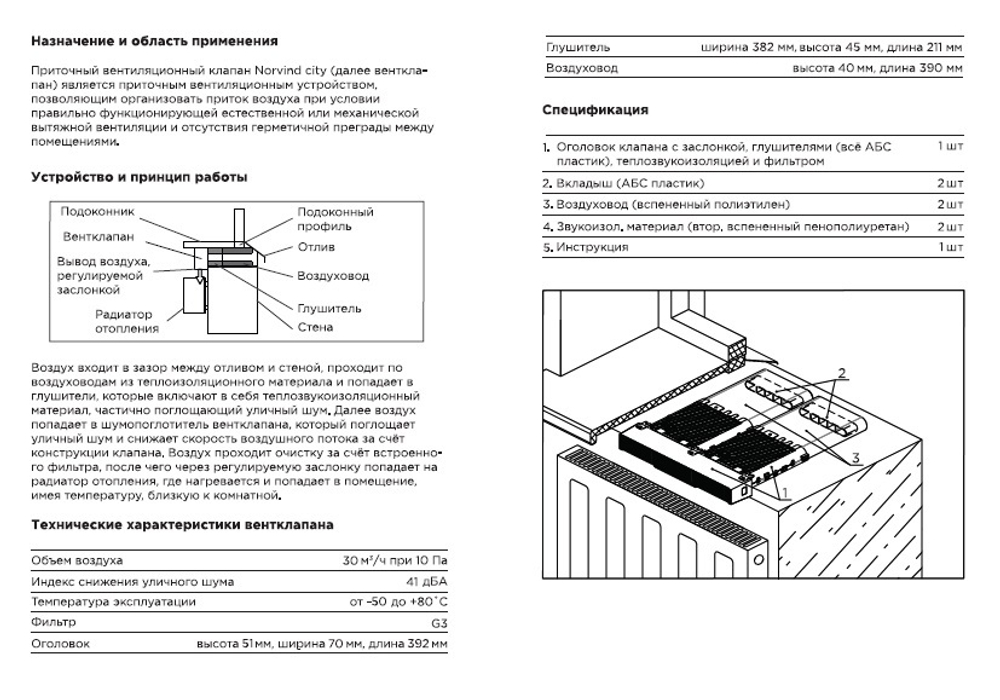

- Технический паспорт Norvind city
- Протокол испытаний Norvind city
- Расчет СПБГАСУ на промерзание
- Описание и характеристики товара в каталоге power-vent.ru
