Вытяжная вентиляция: что это такое и какова роль вытяжки в вентиляционных системах зданий

Вытяжная вентиляция: что это такое и какова роль вытяжки в вентиляционных системах зданий

Вытяжная вентиляция – неотъемлемая часть комплексной системы воздухообмена в современных зданиях. Её основная задача заключается в удалении загрязненного воздуха из помещений, что напрямую влияет на качество микроклимата и здоровье людей. Давайте разберемся, как работает вытяжная вентиляция, что это такое и какие решения существуют для различных типов объектов.

Принцип работы вытяжной системы вентиляции: особенности воздухообмена в помещениях

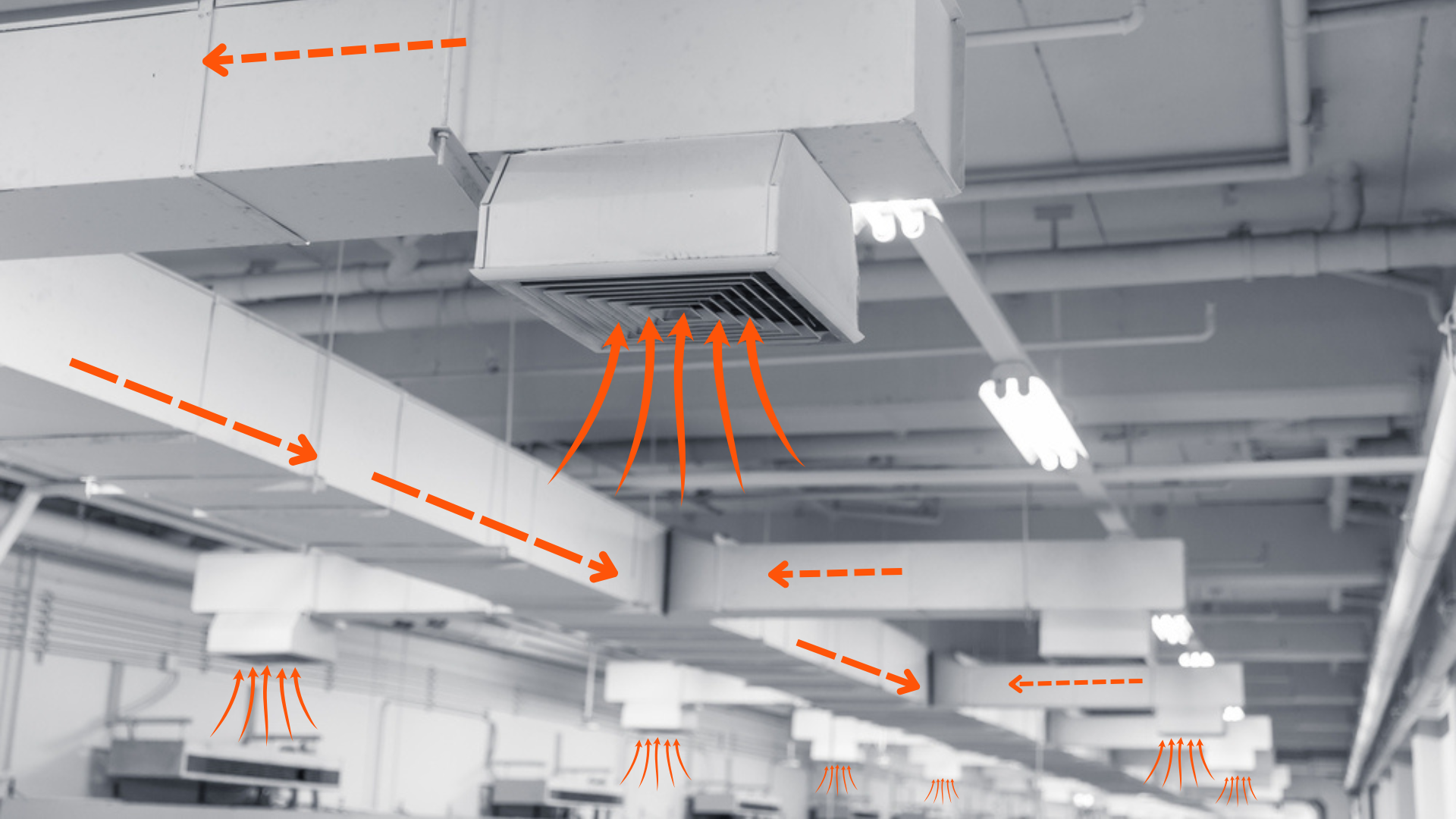

Вытяжная вентиляция функционирует по принципу создания разрежения воздуха в помещении. При возникновении разницы давлений загрязненный воздух удаляется через вентиляционные каналы, а чистый поступает через специальные приточные клапаны или естественные пути инфильтрации.

Естественная и механическая вытяжная вентиляция: ключевые отличия и эффективность

Естественная вытяжка работает за счет разницы температур и давления между помещением и улицей. Для усиления тяги используются турбодефлекторы, которые преобразуют энергию ветра в дополнительное разрежение. Механическая система оснащается вытяжными вентиляторами, обеспечивающими стабильный воздухообмен независимо от внешних условий.

Как работает естественная циркуляция воздуха в вентиляционных каналах

Естественная вытяжная вентиляция основана на физических законах конвекции. Теплый воздух, поднимаясь вверх, создает разрежение в нижней части помещения. Это способствует притоку свежего воздуха через щели, окна или специальные приточные устройства. Для эффективной работы естественной вытяжки важно правильно рассчитать сечение вентиляционных каналов и обеспечить их герметичность.

Преимущества механической вытяжной вентиляции с вентилятором

Механическая вытяжка гарантирует стабильный воздухообмен вне зависимости от погодных условий и перепадов температур. Современные вытяжные вентиляторы оснащаются интеллектуальными системами управления, датчиками влажности и качества воздуха. Это позволяет автоматически регулировать производительность в зависимости от текущих потребностей помещения. Кроме того, механическая вытяжка легко интегрируется с системами фильтрации и рекуперации тепла.

Основные компоненты современной вытяжной системы вентиляции

Эффективность вытяжной вентиляции напрямую зависит от правильного подбора и монтажа всех элементов системы. Рассмотрим ключевые компоненты и их функциональное назначение.

Вытяжные вентиляторы: виды, характеристики и критерии выбора

Сердцем механической вытяжной системы является вентилятор. От его параметров зависит производительность, уровень шума и энергопотребление всей системы. При выборе вытяжного вентилятора учитываются такие характеристики, как расход воздуха (м³/ч), создаваемое давление (Па), акустический комфорт (дБА) и класс энергоэффективности.

Осевые и центробежные вентиляторы для вытяжных систем

В зависимости от конструкции и принципа действия выделяют два основных типа вентиляторов:

  • Осевые – компактные и экономичные, идеально подходят для бытового применения в квартирах, частных домах и небольших коммерческих помещениях.
  • Центробежные – мощные агрегаты, создающие высокое давление. Применяются в промышленных и коммерческих системах вытяжной вентиляции с развитой сетью воздуховодов.

Энергоэффективные EC-вентиляторы в системах вытяжной вентиляции

Современные вытяжные системы все чаще оснащаются инновационными EC-вентиляторами. Благодаря электронно-коммутируемым двигателям они потребляют на 30-70% меньше электроэнергии по сравнению с традиционными АС-моделями. EC-вентиляторы плавно регулируют скорость вращения, адаптируясь к текущим потребностям в воздухообмене. Это позволяет существенно снизить эксплуатационные расходы без ущерба для эффективности вытяжной вентиляции.

Вентиляционные каналы и воздуховоды: материалы и монтаж

Правильно спроектированная сеть воздуховодов – залог эффективной работы вытяжной системы. Для изготовления вентиляционных каналов используются различные материалы в зависимости от назначения объекта и условий эксплуатации:

  • Оцинкованная сталь – прочный и долговечный материал, устойчивый к коррозии и механическим нагрузкам.
  • Пластиковые воздуховоды – легкие и простые в монтаже, не подвержены коррозии, идеальны для бытовых систем вентиляции.
  • Гибкие алюминиевые воздуховоды – удобны для прокладки в стесненных условиях, при необходимости огибать препятствия.
  • Спирально-навивные трубы – прочные и герметичные, применяются в промышленных системах вытяжной вентиляции.

Требования к монтажу вытяжных воздуховодов в жилых помещениях

При монтаже вытяжных воздуховодов в квартирах и частных домах необходимо соблюдать ряд требований для обеспечения эффективности и безопасности системы:

  • Использовать материалы с гладкой внутренней поверхностью для снижения аэродинамического сопротивления и предотвращения скопления загрязнений.
  • Обеспечить герметичность соединений для исключения утечек воздуха и снижения эффективности вытяжки.
  • Предусмотреть возможность периодической очистки воздуховодов от пыли и загрязнений.
  • Изолировать воздуховоды, проходящие через неотапливаемые помещения, для предотвращения образования конденсата.

Особенности прокладки вентиляционных каналов в многоэтажных зданиях

В многоквартирных домах вытяжная вентиляция обычно организуется по схеме с общими вертикальными каналами, обслуживающими несколько этажей. При этом важно соблюдать следующие правила:

  • Обеспечить независимость вытяжных каналов для каждой квартиры во избежание переноса запахов и загрязнений.
  • Предусмотреть возможность регулировки и балансировки системы на каждом этаже для равномерного распределения воздушных потоков.
  • Использовать шумоглушители для снижения акустического дискомфорта от работы вентиляторов в смежных помещениях.
  • Регулярно проводить техническое обслуживание и очистку общедомовых вентиляционных каналов силами управляющей компании.

Сферы применения вытяжных вентиляционных систем

Вытяжная вентиляция находит широкое применение в различных типах зданий – от компактных студий до крупных промышленных цехов. Рассмотрим особенности организации вытяжки в наиболее распространенных сферах.

Вытяжная вентиляция в частных домах и квартирах

В жилых помещениях вытяжная вентиляция необходима для удаления избыточной влаги, неприятных запахов и продуктов жизнедеятельности человека. Наиболее актуальна организация эффективной вытяжки в санузлах, ванных комнатах и на кухне.

Организация вытяжки в ванной комнате и санузле

Для борьбы с повышенной влажностью и плесенью в ванной и туалете рекомендуется устанавливать компактные осевые вентиляторы с производительностью 50-100 м³/ч. Их можно разместить непосредственно в вентиляционном канале или на стене с выводом в общий вертикальный стояк. Для автоматизации работы вытяжки используются модели с датчиками влажности или таймером задержки отключения.

Вытяжные системы для кухонь: расчет производительности

На кухне вытяжная вентиляция должна эффективно удалять продукты сгорания, запахи и избыточную влагу при готовке. Производительность кухонной вытяжки рассчитывается исходя из площади помещения и интенсивности использования плиты. Ориентировочно на каждый квадратный метр кухни необходимо обеспечить 10-12 м³/ч воздухообмена. Современные кухонные вытяжки оснащаются многоступенчатой системой фильтрации и имеют несколько режимов работы для адаптации к текущим потребностям.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Промышленная вытяжная вентиляция: специфика и требования

На производственных предприятиях вытяжная вентиляция играет критическую роль в обеспечении безопасности персонала и поддержании технологических процессов. Промышленные вытяжные системы должны эффективно удалять вредные вещества, пыль, избыточное тепло и влагу в соответствии с отраслевыми нормами.

Вытяжные системы для производственных помещений

Для цехов и производственных участков характерны большие объемы воздуха и наличие множества локальных источников загрязнений. Здесь применяются мощные центробежные вентиляторы, объединенные в единую систему воздуховодов с местными отсосами. Важно предусмотреть резервирование оборудования и многоступенчатую систему фильтрации для обеспечения бесперебойной работы вытяжной вентиляции.

Особенности вентиляции складских комплексов

В складских помещениях вытяжная вентиляция должна поддерживать оптимальный температурно-влажностный режим для хранения различных типов продукции. Кроме того, необходимо предотвращать скопление вредных веществ и пыли, выделяющихся при погрузочно-разгрузочных работах. Для больших складов актуально зонирование вытяжной системы с возможностью локального управления воздухообменом на отдельных участках.

Автоматизация и управление вытяжной вентиляцией

Современные системы вытяжной вентиляции все чаще оснащаются средствами автоматизации и диспетчеризации. Это позволяет оптимизировать работу оборудования, снизить энергопотребление и повысить эффективность воздухообмена. Рассмотрим основные решения для автоматизации вытяжной вентиляции.

Современные системы контроля работы вытяжной вентиляции

Для обеспечения стабильной и эффективной работы вытяжной системы необходим постоянный контроль ключевых параметров. Современные системы автоматизации позволяют в режиме реального времени отслеживать:

  • Расход воздуха в вентиляционных каналах
  • Перепад давления на вентиляторах и фильтрах
  • Температуру и влажность удаляемого воздуха
  • Уровень загрязненности воздушных фильтров
  • Состояние приводов и исполнительных механизмов

На основе полученных данных система управления может автоматически регулировать производительность вентиляторов, переключать режимы работы, сигнализировать о необходимости технического обслуживания.

Датчики и контроллеры для автоматизации воздухообмена

Ключевыми элементами системы автоматизации вытяжной вентиляции являются датчики и контроллеры. Они отвечают за сбор информации о работе оборудования и реализацию управляющих воздействий. В зависимости от сложности объекта могут применяться:

  • Локальные контроллеры для управления отдельными вентиляторами или группами оборудования
  • Программируемые логические контроллеры (ПЛК) для построения распределенных систем автоматизации
  • Специализированные контроллеры с встроенными алгоритмами управления вентиляцией
  • Беспроводные датчики и исполнительные устройства для минимизации кабельных трасс

Правильный подбор аппаратной платформы автоматизации позволяет создать надежную и гибкую систему управления вытяжной вентиляцией с возможностью интеграции в общую диспетчерскую сеть здания.

Умные решения для управления вытяжной вентиляцией

Интеллектуальные системы управления выводят автоматизацию вытяжной вентиляции на качественно новый уровень. Они используют алгоритмы машинного обучения и большие данные для непрерывной оптимизации работы оборудования. Умная вытяжная вентиляция обеспечивает:

  • Автоматическую адаптацию воздухообмена к меняющимся условиям эксплуатации помещений
  • Предиктивное обслуживание, основанное на анализе трендов и выявлении аномалий в работе оборудования
  • Оптимизацию энергопотребления за счет точного поддержания заданных параметров микроклимата
  • Удаленный мониторинг и управление через веб-интерфейс или мобильное приложение

Внедрение интеллектуальных решений для управления вытяжной вентиляцией позволяет минимизировать участие человека в обслуживании системы и гарантирует стабильно высокое качество воздуха в помещениях.

Обслуживание и модернизация вытяжных систем

Для поддержания стабильной и эффективной работы вытяжной вентиляции необходимо регулярное техническое обслуживание. Своевременные профилактические мероприятия позволяют продлить срок службы оборудования и избежать дорогостоящих ремонтов. Рассмотрим ключевые аспекты сервисного обслуживания вытяжных систем.

График технического обслуживания вытяжной вентиляции

Периодичность и состав работ по техническому обслуживанию вытяжной вентиляции зависят от условий эксплуатации, типа оборудования и требований производителя. Типовой график сервисных мероприятий включает:

  • Ежемесячную проверку работоспособности вентиляторов, автоматики и средств защиты
  • Ежеквартальную очистку воздушных фильтров и проверку состояния ременных передач
  • Раз в полгода - проверку вибрации и подшипников вентиляторов, очистку вентиляционных решеток и диффузоров
  • Ежегодную проверку состояния воздуховодов, лопастей вентиляторов, электрических соединений
  • Замену расходных материалов и смазку подшипников по регламенту производителя оборудования

Соблюдение графика технического обслуживания позволяет поддерживать вытяжную вентиляцию в исправном состоянии, продлевает ресурс оборудования и снижает риски возникновения аварийных ситуаций.

Профилактика и чистка вентиляционных каналов

Особое внимание при обслуживании вытяжной вентиляции следует уделять чистоте воздуховодов. Скопление пыли и загрязнений на стенках вентиляционных каналов приводит к снижению производительности системы, росту энергопотребления и ухудшению качества воздуха. Для профилактики засорения рекомендуется:

  • Регулярно проводить визуальный осмотр воздуховодов на предмет наличия пыли и мусора
  • Использовать промышленные пылесосы и специальные щетки для удаления загрязнений
  • Применять химические средства для обезжиривания и дезинфекции внутренних поверхностей каналов
  • Проводить инструментальный контроль чистоты воздуховодов с помощью видеоэндоскопов

Своевременная очистка вентиляционных каналов позволяет поддерживать высокую эффективность вытяжной системы и обеспечивает комфортный микроклимат в обслуживаемых помещениях.

Способы повышения эффективности существующей вытяжной системы

Модернизация вытяжной вентиляции – эффективный способ повысить производительность и энергоэффективность системы без масштабных строительных работ. В зависимости от конкретной ситуации могут быть реализованы следующие решения:

  • Замена устаревших вентиляторов на современные энергоэффективные модели, например, вытяжные вентиляторы Vakio Smart
  • Установка частотных преобразователей для плавного регулирования производительности вентиляторов
  • Внедрение системы автоматизации с датчиками качества воздуха и контроллерами
  • Оптимизация сети воздуховодов для снижения аэродинамического сопротивления
  • Интеграция вытяжной вентиляции с системой рекуперации тепла для повышения энергоэффективности
  • Усиление притока воздуха, установка приточных клапанов

Комплексная модернизация вытяжной системы позволяет повысить эффективность воздухообмена, снизить эксплуатационные расходы и улучшить качество микроклимата в помещениях. При этом важно доверить работы по обследованию и обновлению вентиляции квалифицированным специалистам, таким как компания Meres, которая предлагает полный комплекс услуг по проектированию, монтажу и обслуживанию вытяжных систем в Санкт-Петербурге и Ленинградской области.

Таким образом, вытяжная вентиляция это неотъемлемая часть комплексной системы воздухообмена в современных зданиях. Правильно спроектированная и обслуживаемая вытяжная система обеспечивает удаление загрязненного воздуха, поддерживает здоровый микроклимат и способствует комфорту людей в помещениях. Применение современного оборудования, средств автоматизации и регулярное техническое обслуживание позволяют добиться максимальной эффективности и надежности работы вытяжной вентиляции.
