Шумоглушитель в вентиляции: зачем нужен, какие бывают, как выбрать

Что такое шумоглушитель и для чего он нужен в вентиляционной системе

Современные требования к микроклимату помещений привели к массовому внедрению систем вентиляции и кондиционирования. Однако техническое совершенствование этих систем обнажило новую проблему – повышенный уровень шума, создаваемый работающим оборудованием. Шумоглушитель для вентиляции становится незаменимым элементом, обеспечивающим снижение акустической нагрузки и создающим комфортные условия для жизни и работы.

Природа аэродинамического шума в вентиляционных системах

Механизмы образования шума

Аэродинамический шум в вентиляционных системах возникает вследствие взаимодействия потока воздуха с элементами конструкции. Основные источники шумообразования включают:

• Вентиляторы (турбулентность от вращающихся лопастей)
• Воздуховоды (трение воздушного потока о стенки)
• Фасонные части воздуховодов (повороты, тройники, переходы)
• Регулирующие устройства (заслонки, клапаны)
• Воздухораспределители (решетки, диффузоры)

При движении воздушного потока по каналам возникают турбулентные завихрения, приводящие к генерации широкополосного шума. Особенно интенсивно шум образуется в местах изменения направления потока или его скорости, где происходит отрыв пограничного слоя и формирование вихревых структур.

Типичные уровни звукового давления в разных частях системы

Распределение звукового давления в вентиляционной системе неравномерно. Наибольший уровень шума создается непосредственно вентилятором – основным источником акустической энергии. В зависимости от типа и мощности вентилятора уровень шума может достигать 70-85 децибел. По мере удаления от вентилятора звуковое давление естественным образом снижается, но без специальных мер остается на уровне, превышающем санитарные нормы.

В воздуховодах с высокой скоростью потока (более 5-6 м/с) аэродинамический шум может составлять 40-50 дБ. Фасонные элементы способны добавлять еще 3-10 дБ к общему уровню шума. В результате, без применения шумоглушителей, в помещениях часто регистрируется превышение допустимых норм шума на 5-15 дБ.

Распространение шума по воздуховодам и за их пределами

Особенность шумов вентиляционных систем заключается в том, что они легко распространяются по воздуховодам на значительные расстояния. Металлические каналы являются отличными проводниками звука, причем низкочастотные составляющие шума затухают значительно слабее высокочастотных.

Помимо прямого распространения по воздуховодам, существует также структурный путь передачи шума – через вибрации, передаваемые от вентиляционного оборудования на строительные конструкции. Эти вибрации могут вызывать резонансные явления и излучать вторичный шум в отдаленных помещениях.

Именно для борьбы с этими явлениями и применяются различные типы шумоглушителей, которые позволяют значительно снизить уровень шума, поступающего в жилые и рабочие помещения через систему вентиляции.

Влияние шума на комфортное проживание и рабочую среду

Санитарные нормы и строительные правила по допустимым уровням шума

Требования к допустимому уровню шума регламентируются санитарными нормами и правилами. Для жилых помещений установлены следующие предельные значения эквивалентного уровня звука:

• Дневное время (с 7 до 23 часов) – 40 дБА
• Ночное время (с 23 до 7 часов) – 30 дБА

Для офисных помещений действуют свои нормативы – 50-55 дБА в зависимости от характера выполняемой работы. В медицинских учреждениях в палатах допускается не более 35 дБА днем и 25 дБА ночью. Все эти требования отражены в строительных правилах и нормативно-технической документации.

Превышение указанных значений считается нарушением и требует применения мер по шумоподавлению, включая установку соответствующих шумоглушителей в системах вентиляции.

Последствия превышения норм по шуму для здоровья и продуктивности

Постоянное воздействие повышенного уровня шума может приводить к целому ряду негативных последствий для здоровья человека:

• Нарушения сна и бессонница
• Повышенная утомляемость и раздражительность
• Снижение концентрации внимания и продуктивности
• Повышение артериального давления
• Развитие стрессовых состояний
• Ухудшение слуха при длительном воздействии

Исследования показывают, что даже относительно невысокий, но постоянный шум от вентиляционных систем (40-45 дБА) может снижать продуктивность умственной работы на 10-15% и вызывать повышенную утомляемость. В производственных условиях это напрямую влияет на экономические показатели предприятия.

Особые требования к шумоизоляции в различных типах помещений

В зависимости от назначения помещений предъявляются различные требования к акустическому комфорту:

• Студии звукозаписи и телерадиовещания – требуют минимального уровня фонового шума (до 20-25 дБА)
• Конференц-залы и аудитории – необходимо обеспечить хорошую разборчивость речи (30-35 дБА)
• Гостиничные номера – приоритет комфортного отдыха гостей (30-35 дБА)
• Медицинские помещения с чувствительным оборудованием – ограничения по вибрациям и шуму (30-35 дБА)

В каждом из этих случаев подбор шумоглушителей для вентиляции должен учитывать специфические требования и особенности помещения, что делает процесс проектирования системы шумоподавления индивидуальным для каждого объекта.

Роль шумоглушителя в создании акустического комфорта

Принцип звукопоглощения и его физические основы

В основе работы большинства шумоглушителей лежит принцип преобразования звуковой энергии в тепловую за счет трения воздушных частиц в порах звукопоглощающего материала. Акустическая волна, проходя через пористую структуру, создает колебательные движения воздуха в микроскопических каналах материала, что приводит к потере энергии и ослаблению звука.

Эффективность звукопоглощения зависит от соответствия структуры поглощающего материала частотному составу шума. Для низких частот требуются материалы большей толщины и плотности, в то время как высокочастотные составляющие могут эффективно поглощаться более тонкими и легкими структурами.

Помимо абсорбционного механизма, в шумоглушителях используются также явления интерференции и резонанса для подавления конкретных частотных составляющих шума, что делает их особенно эффективными в борьбе с тональными шумами вентиляторов.

Сравнение систем с шумоглушителем и без него

Практические измерения показывают, что установка качественного шумоглушителя позволяет снизить уровень шума вентиляционной системы на 15-30 дБ в зависимости от типа и конструкции устройства. Это субъективно воспринимается как снижение громкости в 3-8 раз, что кардинально меняет акустическую обстановку в помещении.

Системы без шумоглушителей часто становятся источником постоянных жалоб пользователей и приводят к преждевременному отключению вентиляции, что негативно сказывается на качестве воздуха. В особо чувствительных помещениях (спальни, больничные палаты, студии) работа вентиляции без шумоглушителей практически невозможна.

Инвестиции в качественное шумоподавление окупаются не только повышенным комфортом, но и возможностью эксплуатировать систему вентиляции в полноценном режиме, обеспечивая необходимый воздухообмен без дискомфорта для пользователей. В этом контексте шумоглушитель становится не роскошью, а необходимым элементом современной вентиляционной системы.

Основные типы шумоглушителей для вентиляционных систем

Современная промышленность предлагает широкий спектр шумоглушителей, различающихся по конструкции, принципу действия и эффективности. Правильный выбор типа шумоглушителя – залог успешного решения проблемы шума в вентиляционных системах.

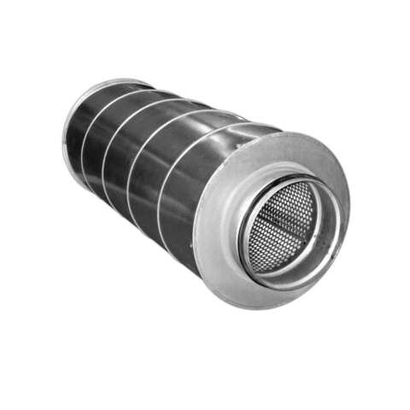

Трубчатые шумоглушители для вентиляции

Принцип работы и конструктивные особенности

Трубчатый шумоглушитель для вентиляции представляет собой участок воздуховода, внутренняя поверхность которого покрыта звукопоглощающим материалом, обычно защищенным перфорированным металлическим листом. Типичная конструкция включает в себя:

• Внешний корпус (обычно из оцинкованной стали)
• Слой звукопоглощающего материала (минеральная вата, стекловолокно)
• Перфорированную защитную оболочку внутри
• Соединительные элементы (фланцы или ниппели)

В некоторых моделях трубчатых шумоглушителей дополнительно устанавливается центральное тело аэродинамической формы, которое улучшает акустические характеристики устройства, особенно в области низких частот.

Принцип работы основан на том, что звуковая волна, распространяясь по воздуховоду, частично проникает через перфорированную оболочку в слой звукопоглощающего материала, где происходит ее затухание за счет преобразования акустической энергии в тепловую.

Спектральный анализ эффективности

Трубчатые шумоглушители показывают неравномерную эффективность в различных частотных диапазонах. Наиболее эффективное шумоподавление достигается в среднечастотной области (500-2000 Гц), где затухание может составлять 15-25 дБ на метр длины глушителя.

В области низких частот (до 250 Гц) эффективность значительно снижается – до 5-10 дБ на метр. Для высоких частот (свыше 2000 Гц) эффективность также может быть несколько ниже из-за явлений дифракции и самовозбуждения.

Эти особенности необходимо учитывать при подборе трубчатого шумоглушителя, ориентируясь на спектральный состав шума конкретной вентиляционной системы. В некоторых случаях для повышения эффективности используют последовательную установку нескольких глушителей с различными характеристиками.

Области применения и преимущества

Трубчатые шумоглушители нашли широкое применение в различных вентиляционных системах благодаря ряду преимуществ:

• Простота конструкции и монтажа
• Относительно невысокое аэродинамическое сопротивление
• Компактные размеры при достаточной эффективности
• Возможность установки как в горизонтальных, так и в вертикальных воздуховодах
• Широкий диапазон типоразмеров, соответствующих стандартным сечениям воздуховодов

Основными областями применения трубчатых шумоглушителей являются:

• Системы вентиляции жилых и офисных зданий
• Воздуховоды приточных и вытяжных установок
• Центральные кондиционеры и приточные камеры
• Локальные участки с повышенными требованиями к уровню шума

Трубчатые шумоглушители особенно эффективны в системах с круглыми воздуховодами, где они обеспечивают оптимальное соотношение между шумоподавлением, габаритами и аэродинамическим сопротивлением. Вы можете выбрать шумоглушитель для вентиляции в нашем каталоге с учетом особенностей вашей системы.

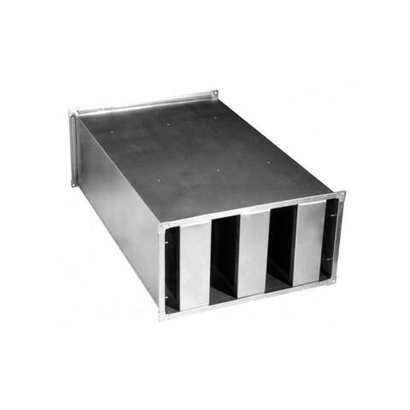

Пластинчатые шумоглушители вентиляции

Устройство и особенности конструкции

Пластинчатый шумоглушитель вентиляции представляет собой корпус прямоугольного сечения, внутри которого параллельно установлены звукопоглощающие пластины (кассеты). Типичная конструкция включает:

• Металлический корпус с фланцевым соединением
• Звукопоглощающие кассеты со звукопоглощающим материалом
• Защитную перфорированную оболочку кассет
• Направляющие для фиксации кассет
• Уплотнительные элементы между кассетами и корпусом

Воздушный поток проходит между параллельными пластинами, взаимодействуя со звукопоглощающим материалом на большой площади, что обеспечивает высокую эффективность шумоподавления. Толщина пластин и расстояние между ними определяют акустические характеристики и аэродинамическое сопротивление глушителя.

Конструкция пластинчатых шумоглушителей позволяет относительно легко менять их конфигурацию, регулируя количество и толщину пластин в зависимости от требуемых характеристик.

Преимущества в борьбе с различными частотами шума

Ключевым преимуществом пластинчатых шумоглушителей является их высокая эффективность в широком диапазоне частот. За счет большей площади взаимодействия со звукопоглощающим материалом они обеспечивают:

• В среднечастотном диапазоне (500-2000 Гц) – затухание до 25-35 дБ
• В области низких частот (до 250 Гц) – затухание до 10-15 дБ
• На высоких частотах (свыше 2000 Гц) – затухание до 20-30 дБ

Эти показатели делают пластинчатые шумоглушители особенно эффективными при решении сложных акустических задач, когда требуется существенное снижение шума в широком частотном диапазоне. Регулируя ширину воздушных каналов между пластинами, можно оптимизировать конструкцию для борьбы с конкретными частотными составляющими шума.

Типовые размеры и варианты исполнения

Пластинчатые шумоглушители выпускаются в широком диапазоне типоразмеров для соответствия различным сечениям воздуховодов. Стандартные размеры поперечного сечения варьируются от 200×200 мм до 2000×2000 мм, что позволяет использовать их практически в любых вентиляционных системах.

Длина пластинчатых шумоглушителей обычно составляет от 600 до 1500 мм, хотя возможно изготовление и нестандартных размеров по индивидуальным требованиям. Для особо сложных случаев производятся составные шумоглушители из нескольких секций, обеспечивающие повышенное шумопоглощение.

Варианты исполнения также различаются по материалу корпуса (оцинкованная сталь, нержавеющая сталь, алюминий), типу звукопоглощающего материала (минеральная вата различной плотности, стекловолокно) и типу защитного покрытия (перфорированный металл, нетканые материалы, специальные акустические мембраны).

Канальные шумоглушители для приточно-вытяжных систем

Интеграция в существующие воздуховоды

Канальный шумоглушитель представляет собой специализированное устройство, предназначенное для установки непосредственно в вентиляционный канал. Его конструкция максимально адаптирована для легкой интеграции в существующие системы без значительной перестройки воздуховодов.

Процесс установки канального шумоглушителя обычно включает:

• Разрез существующего воздуховода в выбранном месте
• Установку шумоглушителя между двумя участками воздуховода
• Соединение с помощью стандартных элементов (фланцев, ниппелей, хомутов)
• Герметизацию соединений

Большинство канальных шумоглушителей производится с соединительными элементами, идентичными стандартным воздуховодам, что обеспечивает их полную совместимость с существующими системами и возможность легкой замены или модернизации.

Компактные размеры при высокой эффективности

Основным преимуществом канальных шумоглушителей является оптимальное соотношение между их габаритами и акустической эффективностью. За счет использования современных звукопоглощающих материалов и оптимизированной внутренней геометрии, они обеспечивают снижение шума на 15-20 дБ при длине всего 0,5-1 метр.

Для круглых воздуховодов выпускаются канальные шумоглушители различных диаметров от 100 до 630 мм, что позволяет подобрать модель для любой бытовой или коммерческой системы вентиляции. Для прямоугольных каналов также существует широкий спектр стандартных размеров, соответствующих типовым воздуховодам.

В условиях ограниченного пространства для монтажа канальные шумоглушители часто являются единственным практически реализуемым решением, позволяющим существенно снизить уровень шума без масштабной перестройки вентиляционной системы.

Баланс между шумоизоляцией и аэродинамическим сопротивлением

Важной характеристикой канальных шумоглушителей является их аэродинамическое сопротивление, которое непосредственно влияет на производительность вентиляционной системы. Современные модели проектируются с учетом необходимости минимизации потерь давления при сохранении высокой акустической эффективности.

Типичные значения сопротивления для канальных шумоглушителей составляют 20-60 Па при номинальном расходе воздуха, что является приемлемым для большинства систем. При этом особое внимание уделяется оптимизации формы входного и выходного участков для снижения местных сопротивлений.

Некоторые производители предлагают линейки шумоглушителей с различным соотношением между акустической эффективностью и аэродинамическим сопротивлением, что позволяет выбрать оптимальное решение для конкретных условий эксплуатации.

Для профессионального проектирования и монтажа систем вентиляции с учетом акустических требований рекомендуется обращаться к специалистам, которые смогут правильно подобрать и расположить шумоглушители в вашей системе.

Различия между круглыми и прямоугольными шумоглушителями

Особенности монтажа и преимущества каждого типа

Круглые и прямоугольные шумоглушители имеют свои особенности монтажа и области применения, обусловленные их геометрической формой и акустическими характеристиками.

Круглый шумоглушитель вентиляции обычно монтируется с помощью ниппельных соединений или специальных муфт. Его преимущества:

• Более простой и быстрый монтаж за счет самоцентрирующихся соединений
• Меньшая вероятность протечек на стыках благодаря отсутствию углов
• Более низкое аэродинамическое сопротивление при равном сечении
• Более высокая жесткость конструкции без дополнительных усилений

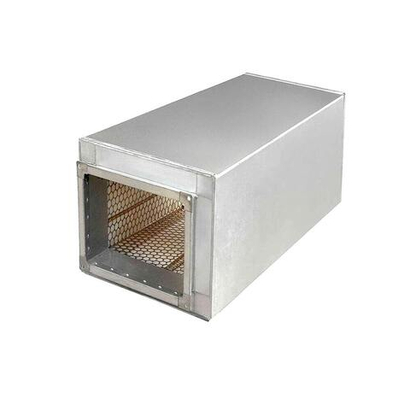

Прямоугольный шумоглушитель вентиляции обычно соединяется с воздуховодами с помощью фланцев или рамочных соединений. Его преимущества:

• Более эффективное использование доступного монтажного пространства, особенно при низких потолках
• Возможность внутреннего размещения большего количества звукопоглощающего материала
• Более гибкая адаптация к существующим прямоугольным воздуховодам
• Возможность создания шумоглушителей нестандартной формы для сложных условий монтажа

Критерии выбора формы для конкретных условий

При выборе между круглым и прямоугольным шумоглушителем необходимо учитывать следующие факторы:

• Геометрия существующих воздуховодов – предпочтительно сохранение той же формы
• Доступное монтажное пространство – при низких потолках или узких каналах прямоугольные шумоглушители могут быть более практичными
• Требуемая акустическая эффективность – прямоугольные модели с большим количеством пластин обычно обеспечивают более высокое шумоподавление
• Аэродинамические ограничения системы – при критичности потерь давления круглые шумоглушители могут иметь преимущество
• Стоимость – в некоторых случаях прямоугольные шумоглушители могут быть экономически выгоднее при равной эффективности

В ряде случаев оптимальным решением становится комбинированный подход с применением как круглых, так и прямоугольных шумоглушителей на различных участках вентиляционной системы в зависимости от локальных условий и требований.

Абсорбционные шумоглушители вентиляции

Принцип поглощения звуковой энергии

Абсорбционный шумоглушитель вентиляции основан на принципе преобразования звуковой энергии в тепловую при прохождении акустических волн через пористый звукопоглощающий материал. Физический механизм включает несколько процессов:

• Трение воздушных частиц о стенки пор материала
• Внутренние потери в структуре звукопоглощающего материала
• Резонансные явления в порах определенных размеров
• Дифракция звуковых волн при прохождении через сложную структуру материала

Эффективность этого процесса зависит от акустического импеданса материала, его пористости, толщины и структуры. Наибольшее поглощение достигается при толщине материала, равной четверти длины звуковой волны, что объясняет различную эффективность для разных частотных диапазонов.

Применяемые звукопоглощающие материалы

В современных абсорбционных шумоглушителях используются различные звукопоглощающие материалы, каждый из которых имеет свои особенности:

• Минеральная вата – наиболее распространенный материал благодаря хорошему соотношению цена/эффективность и пожаробезопасности
• Стекловолокно – обладает высокими звукопоглощающими свойствами при малом весе
• Полиэфирное волокно – не выделяет волокон и частиц, что важно для чистых помещений
• Меламиновая пена – легкий материал с хорошими акустическими свойствами и высокой пожаробезопасностью
• Базальтовое волокно – устойчиво к высоким температурам и агрессивным средам

Выбор материала во многом определяет не только акустические характеристики шумоглушителя, но и его долговечность, пожаробезопасность и экологичность. В современных моделях часто применяются комбинации различных материалов для достижения оптимального баланса характеристик.

Эффективность на средних и высоких частотах

Абсорбционные шумоглушители демонстрируют наибольшую эффективность в диапазоне средних и высоких частот (от 500 Гц и выше). В этом частотном диапазоне затухание может составлять 20-35 дБ в зависимости от конструкции и длины шумоглушителя.

На частотах ниже 250 Гц эффективность абсорбционных глушителей снижается из-за физических ограничений звукопоглощения при небольшой толщине материала относительно длины звуковой волны. Для повышения эффективности в низкочастотной области применяются специальные конструктивные решения:

• Увеличение толщины звукопоглощающего слоя
• Создание резонансных полостей
• Использование перфорированных панелей с расчетными параметрами
• Комбинирование с элементами реактивных глушителей

Тем не менее, при необходимости значительного снижения низкочастотного шума часто требуется дополнение абсорбционных глушителей другими типами устройств, специально оптимизированными для работы в этом диапазоне.

Реактивные шумоглушители и их особенности

Принцип действия и механизмы шумопоглощения

В отличие от абсорбционных, реактивный шумоглушитель работает на принципе отражения и интерференции звуковых волн без существенного использования пористых материалов. Основными механизмами шумоподавления здесь являются:

• Отражение звуковых волн на границах полостей с различным акустическим импедансом
• Интерференция прямых и отраженных волн, приводящая к их взаимному гашению
• Резонансное поглощение на определенных частотах, соответствующих геометрии камер
• Рассеивание энергии в результате множественных отражений в сложной структуре глушителя

Конструктивно реактивные шумоглушители представляют собой систему взаимосвязанных камер различного объема, соединенных между собой через отверстия или узкие каналы. Эта структура создает акустический фильтр, эффективно подавляющий определенные частотные компоненты шума.

Резонаторы Гельмгольца и их роль в подавлении низких частот

Одним из ключевых элементов реактивных шумоглушителей являются резонаторы Гельмгольца – акустические устройства в виде полости с узким горлом, эффективно поглощающие энергию звуковых волн определенной частоты. Резонансная частота такого устройства определяется формулой:

f = (c/2π) × √(S/(V×L))

где c – скорость звука, S – площадь сечения горла, V – объем полости, L – длина горла.

Подбирая эти параметры, можно создать шумоглушитель, точно настроенный на подавление конкретных частотных составляющих шума, например, тональных составляющих от вентилятора или компрессора.

В современных реактивных шумоглушителях часто используется система из нескольких резонаторов с различными резонансными частотами, что позволяет расширить эффективный диапазон работы устройства.

Применение для борьбы с басовыми частотами

Наибольшую эффективность реактивные шумоглушители показывают именно в области низких (басовых) частот (до 250-300 Гц), где абсорбционные глушители малоэффективны без значительного увеличения габаритов.

Типичные области применения реактивных шумоглушителей включают:

• Системы вентиляции с низкочастотными источниками шума (центробежные вентиляторы, компрессоры)
• Выхлопные системы дизель-генераторов и газопоршневых установок
• Вентиляционные системы студий звукозаписи и кинотеатров, где критичен низкочастотный шум
• Промышленные установки с преобладанием тонального шума на определенных частотах

Часто для достижения максимальной эффективности во всем частотном диапазоне используются комбинированные шумоглушители, сочетающие реактивные элементы для низких частот и абсорбционные – для средних и высоких.

Технические характеристики и критерии выбора шумоглушителя

Выбор шумоглушителя для конкретной вентиляционной системы требует понимания его технических характеристик и их соотношения с требованиями проекта. Рассмотрим основные параметры, которые следует учитывать при подборе шумоглушителей.

Акустическая эффективность и децибелы снижения шума

Методы измерения и оценки звукопоглощения

Акустическая эффективность шумоглушителя, то есть его способность снижать уровень шума, является ключевой характеристикой при выборе устройства. Для ее определения используются стандартизованные методики измерений, проводимых в специальных акустических камерах или на испытательных стендах.

Основными параметрами, характеризующими акустическую эффективность, являются:

• Вносимое затухание (Insertion Loss, IL) – разница между уровнями звукового давления до и после установки шумоглушителя. Измеряется в децибелах для каждой октавной полосы частот.
• Собственный шум (Self-Noise) – шум, генерируемый воздушным потоком при прохождении через шумоглушитель.
• Коэффициент звукопоглощения (α) – показывает, какая часть падающей звуковой энергии поглощается материалом (значения от 0 до 1).

В технической документации производители обычно приводят графики или таблицы вносимого затухания в октавных полосах частот при различных скоростях потока воздуха, что позволяет оценить эффективность шумоглушителя в конкретных условиях применения.

Частотные характеристики шумоподавления

Различные типы и модели шумоглушителей демонстрируют существенно различающиеся частотные характеристики шумоподавления. Эти особенности необходимо учитывать при выборе устройства, ориентируясь на спектральный состав шума, который требуется уменьшить.

Типичные частотные характеристики основных типов шумоглушителей:

• Абсорбционные трубчатые и пластинчатые шумоглушители – наибольшая эффективность в средне- и высокочастотном диапазоне (500-8000 Гц), снижающаяся на низких частотах
• Реактивные шумоглушители – пиковая эффективность на низких частотах (63-250 Гц), особенно на частотах настройки резонаторов
• Комбинированные шумоглушители – более равномерная характеристика во всем диапазоне частот

При выборе шумоглушителя необходимо соотнести его частотную характеристику с частотным спектром шума вентиляционной системы, который может быть определен путем акустических измерений или расчетов.

Аэродинамическое сопротивление и его влияние на систему

Потери давления и их компенсация

Любой шумоглушитель создает дополнительное сопротивление воздушному потоку, что приводит к потерям давления и может влиять на производительность вентиляционной системы. Аэродинамическое сопротивление шумоглушителя зависит от его конструкции, размеров и скорости воздушного потока.

Потери давления на шумоглушителе обычно выражаются в паскалях (Па) и могут быть представлены формулой:

ΔP = ζ × (ρ × v²)/2

где ζ – коэффициент местного сопротивления, ρ – плотность воздуха, v – скорость потока.

При проектировании системы важно учитывать эти потери и предусмотреть их компенсацию, которая может быть реализована следующими способами:

• Выбор вентилятора с соответствующей напорной характеристикой
• Увеличение сечения воздуховода в месте установки шумоглушителя для снижения скорости потока
• Применение шумоглушителей с оптимизированной аэродинамической формой внутренних элементов
• Использование нескольких параллельных шумоглушителей меньшего сечения вместо одного большого

Влияние на производительность системы вентиляции

Помимо непосредственного влияния на потери давления, аэродинамическое сопротивление шумоглушителей может оказывать комплексное воздействие на работу всей вентиляционной системы:

• Снижение расхода воздуха и, как следствие, недостаточный воздухообмен в обслуживаемых помещениях
• Повышенное энергопотребление вентиляторов для преодоления дополнительного сопротивления
• Изменение рабочей точки вентилятора на его характеристике, что может привести к снижению КПД
• Перераспределение воздушных потоков в разветвленных системах

Для минимизации негативного влияния шумоглушителей на производительность системы необходимо тщательно подбирать их типоразмеры, стремясь к оптимальному балансу между акустической эффективностью и аэродинамическим сопротивлением.

При необходимости значительного шумоподавления может потребоваться внесение изменений в проект системы вентиляции с корректировкой диаметров воздуховодов и характеристик вентиляционного оборудования. Наши специалисты помогут вам с проектированием вентиляции, учитывающим акустические требования.

Материалы изготовления и звукоизолирующие свойства

Минеральная вата и ее характеристики

Минеральная вата является одним из наиболее распространенных звукопоглощающих материалов, используемых в шумоглушителях вентиляции благодаря сочетанию высокой акустической эффективности, пожаробезопасности и доступной стоимости.

Основные характеристики минеральной ваты, влияющие на эффективность шумоглушителей:

• Плотность – обычно используются материалы с плотностью 40-100 кг/м³. Оптимальная плотность зависит от частотного диапазона: для поглощения низких частот эффективнее более плотные материалы.
• Пористость – определяет акустическое сопротивление и влияет на эффективность поглощения звука разных частот.
• Волокнистая структура – материалы с более тонкими и длинными волокнами обеспечивают лучшее звукопоглощение.
• Пожаробезопасность – минеральная вата относится к негорючим материалам (класс НГ по ГОСТ 30244), что критически важно для вентиляционных систем.
• Гидрофобность – качественные материалы имеют водоотталкивающую пропитку, предотвращающую накопление влаги и потерю звукопоглощающих свойств.

В современных шумоглушителях часто используются специальные акустические марки минеральной ваты, оптимизированные именно для звукопоглощения и имеющие соответствующие сертификаты.

Перфорированные пластины и их роль

Перфорированные пластины в конструкции шумоглушителей выполняют несколько важных функций:

• Защита звукопоглощающего материала от выветривания и механических повреждений
• Формирование акустического импеданса, оптимального для поглощения звука определенных частот
• Создание дополнительного дифракционного рассеивания звуковых волн
• Предотвращение попадания волокон в воздушный поток, что важно для систем с высокими гигиеническими требованиями

Характеристики перфорации (диаметр отверстий, коэффициент перфорации, расположение отверстий) значительно влияют на акустическую эффективность шумоглушителя. Оптимальные параметры подбираются в зависимости от частотного диапазона шума и требуемой степени шумопоглощения.

В современных шумоглушителях применяются различные типы перфорированных покрытий:

• Стальные перфорированные листы с круглыми отверстиями (наиболее распространены)
• Листы с щелевой перфорацией для специальных акустических задач
• Микроперфорированные панели для высокочастотного шумопоглощения
• Комбинированные решения с переменной перфорацией по длине шумоглушителя

Экологичность материалов и безопасность эксплуатации

При выборе шумоглушителя для вентиляции важно учитывать не только его акустические характеристики, но и экологическую безопасность применяемых материалов, особенно для систем, обслуживающих жилые и общественные помещения.

Основные аспекты экологичности шумоглушителей:

• Выделение волокон и частиц – качественные шумоглушители имеют надежную защиту звукопоглощающего материала, предотвращающую попадание его частиц в воздушный поток.
• Эмиссия летучих веществ – материалы не должны выделять вредных веществ при нагреве или под воздействием воздушного потока.
• Биологическая стойкость – устойчивость к развитию грибков, плесени и бактерий, особенно в условиях повышенной влажности.
• Возможность переработки – современные производители стремятся использовать материалы, поддающиеся вторичной переработке.

Для объектов с высокими гигиеническими требованиями (медицинские учреждения, пищевые производства, чистые помещения) выпускаются специальные серии шумоглушителей с антимикробными покрытиями и возможностью дезинфекции.

Габаритные размеры и требования к монтажному пространству

Стандартные типоразмеры шумоглушителей на рынке

На рынке представлен широкий спектр типоразмеров шумоглушителей, соответствующих стандартным сечениям воздуховодов. Это позволяет подобрать устройство, оптимально соответствующее параметрам конкретной вентиляционной системы.

Для круглых шумоглушителей наиболее распространены следующие диаметры:

• Бытовые системы: 100, 125, 160, 200 мм
• Коммерческие системы: 250, 315, 355, 400 мм
• Промышленные системы: 450, 500, 560, 630 мм и более

Для прямоугольных шумоглушителей типовые сечения начинаются от 200×200 мм и достигают 2000×2000 мм с шагом обычно 100 мм по каждому измерению.

Стандартная длина шумоглушителей составляет от 500 до 1500 мм. При необходимости большего шумоподавления могут применяться последовательно установленные секции или нестандартные изделия большей длины по специальному заказу.

Компактные решения для ограниченного пространства

В случаях когда монтажное пространство сильно ограничено, производители предлагают специализированные компактные шумоглушители. Такие устройства разрабатываются с учетом минимизации габаритов при сохранении акустической эффективности. Основная особенность компактных шумоглушителей — использование интенсивных звукопоглощающих материалов и оптимизированная внутренняя геометрия.

Для воздуховодов небольшого диаметра (до 200 мм) доступны мини-шумоглушители длиной всего 300-400 мм, которые можно устанавливать даже в узких технических полостях и подвесных потолках. Эти модели обладают уменьшенной эффективностью по сравнению со стандартными решениями (снижение на 5-7 дБ вместо 15-20 дБ), но могут быть установлены последовательно для усиления эффекта.

Для ограниченного межпотолочного пространства производятся шумоглушители плоского сечения с уменьшенной высотой, но увеличенной шириной. Благодаря этому компенсируется уменьшение площади звукопоглощающего материала. Такие модели особенно востребованы в офисных и жилых помещениях с низкими потолками.

Угловые и изогнутые шумоглушители представляют собой еще одно компактное решение для сложных участков воздуховодов. Они совмещают функцию изменения направления потока и снижения шума, что позволяет экономить монтажное пространство.

Расчет и подбор шумоглушителя для вентиляции

Методика расчета шумоглушителя для вентиляции

Правильный расчет шумоглушителя для вентиляции — важный этап при проектировании системы, который определяет эффективность шумоподавления и экономическую целесообразность решения.

Определение источников шума и требуемого снижения

Расчет начинается с анализа источников шума в вентиляционной системе. Основными источниками являются вентиляторы, воздушный поток в воздуховодах, диффузоры и другие компоненты. Для каждого источника необходимо определить акустическую мощность шума в различных частотных диапазонах.

После определения источников производится расчет распространения шума по воздуховодам с учетом естественного затухания. Затем полученные значения сравниваются с нормативными требованиями для конкретного типа помещений, что позволяет определить необходимую степень дополнительного шумоподавления.

Требуемое снижение шума рассчитывается по формуле:

ΔL = L₁ - L₂ (дБ)

Где L₁ — прогнозируемый уровень шума без установки шумоглушителя, L₂ — допустимый уровень шума согласно нормативам.

Формулы и примеры инженерных расчетов

Для определения требуемой длины шумоглушителя используется зависимость между звукопоглощением и геометрическими параметрами. В приближении можно использовать формулу:

L = (ΔL × S) / (P × α) (м)

Где L — длина шумоглушителя, ΔL — требуемое снижение шума (дБ), S — площадь поперечного сечения воздуховода (м²), P — периметр канала (м), α — коэффициент звукопоглощения материала.

Для трубчатых шумоглушителей с центральным телом расчет более сложный и учитывает соотношение между внешним и внутренним диаметрами. В профессиональной практике используются специализированные программы, которые учитывают множество факторов, включая частотные характеристики шума и резонансные явления.

Пример расчета: для вентиляционного канала диаметром 200 мм с уровнем шума 65 дБ и требуемым уровнем 40 дБ (снижение на 25 дБ) при коэффициенте звукопоглощения материала 0,8, требуемая длина шумоглушителя составит примерно 900 мм.

Оценка эффективности на различных частотах

Важным аспектом расчета является оценка эффективности шумоглушителя в различных частотных диапазонах. Большинство шумоглушителей имеют неравномерную характеристику поглощения по частотам: они более эффективны в среднем и высоком диапазонах (500-8000 Гц) и менее эффективны на низких частотах (63-125 Гц).

При проведении спектрального анализа шума вентиляционной системы можно обнаружить, что основная энергия сосредоточена в определенных частотных диапазонах. Эта информация позволяет выбрать шумоглушитель с оптимальными характеристиками именно для этих частот.

Профессиональные инженерные расчеты включают построение акустических характеристик снижения шума для каждой октавной полосы частот, что обеспечивает наиболее точный подбор шумоглушителя.

Факторы, влияющие на выбор типа и размера шумоглушителя

При выборе шумоглушителя для вентиляции необходимо учитывать множество факторов, влияющих на оптимальное решение для конкретного объекта.

Назначение помещения и требования к акустическому комфорту

Различные типы помещений имеют разные требования к уровню акустического комфорта, что напрямую влияет на выбор шумоглушителя.

Для жилых помещений и спален наиболее критичны низкие уровни шума (25-30 дБА), особенно в ночное время. Здесь требуются шумоглушители с высокой эффективностью во всем диапазоне частот, включая низкие. Оптимальным решением часто становятся комбинированные шумоглушители с элементами абсорбционного и реактивного типов.

В офисных помещениях допустимы уровни шума до 40-45 дБА, при этом важно минимизировать шумы, мешающие концентрации и коммуникации (средние и высокие частоты). Здесь подойдут абсорбционные шумоглушители средней эффективности.

Для промышленных объектов нормативы допускают более высокие уровни шума (до 60-80 дБА в зависимости от категории работ), но требуются решения с повышенной механической прочностью и устойчивостью к агрессивным средам.

Характеристики существующей вентиляционной системы

Технические параметры вентиляционной системы существенно влияют на выбор шумоглушителя:

• Форма и размеры воздуховодов определяют тип шумоглушителя (круглый или прямоугольный)
• Скорость потока воздуха влияет на аэродинамическое сопротивление и собственный шум шумоглушителя
• Наличие свободного пространства для монтажа определяет допустимые габариты
• Температура и влажность транспортируемого воздуха влияют на выбор материалов

При модернизации существующих систем важно учитывать возможность интеграции шумоглушителя без существенной перестройки системы. В некоторых случаях оптимальным решением может стать установка нескольких компактных шумоглушителей вместо одного крупного.

Обратите внимание, что для правильного проектирования и монтажа систем вентиляции необходимо учитывать все эти факторы комплексно.

Экономические аспекты и соотношение цена/качество

Стоимость шумоглушителей для вентиляции варьируется в широком диапазоне в зависимости от типа, размеров и эффективности. При выборе важно найти баланс между акустической эффективностью и экономической целесообразностью.

Основные факторы, влияющие на стоимость:

• Тип и размеры шумоглушителя
• Используемые звукопоглощающие материалы
• Требуемая акустическая эффективность
• Специальные требования (огнестойкость, химическая стойкость)

В долгосрочной перспективе экономически выгоднее выбирать качественные шумоглушители от известных производителей с гарантированными акустическими характеристиками. Это минимизирует риски необходимости дополнительных мероприятий по шумоподавлению в будущем.

При подборе шумоглушителей для крупных объектов стоит рассмотреть возможность индивидуального проектирования и изготовления, что может быть экономически выгоднее типовых решений.

Специальные случаи применения шумоглушителей

Существуют ситуации, требующие особого подхода к выбору и применению шумоглушителей для вентиляции.

Решения для промышленных объектов с повышенным шумом

Промышленные вентиляционные системы отличаются высокой производительностью и, как следствие, повышенным уровнем шума. Для таких объектов требуются специализированные шумоглушители с усиленной конструкцией и улучшенными акустическими характеристиками.

Особенности шумоглушителей для промышленных объектов:

• Усиленный корпус для работы при высоком давлении
• Повышенная толщина звукопоглощающего слоя
• Дополнительная защита от выдувания звукопоглощающего материала
• Устойчивость к агрессивным средам и высоким температурам

Для особо шумных производств эффективным решением является многоступенчатое шумопоглощение с использованием комбинации абсорбционных и реактивных шумоглушителей, размещенных на разных участках системы.

Шумоглушители для объектов с особыми требованиями

Некоторые объекты имеют специфические требования к шумоглушителям вентиляции:

• Медицинские учреждения требуют использования антибактериальных материалов и возможности дезинфекции
• Предприятия пищевой промышленности нуждаются в конструкциях, соответствующих санитарно-гигиеническим нормам
• Объекты с повышенными требованиями к пожарной безопасности требуют использования негорючих материалов и конструкций с определенным пределом огнестойкости

Для таких объектов производители предлагают специализированные шумоглушители, учитывающие эти требования. Например, в медицинских учреждениях используются шумоглушители с гладкими внутренними поверхностями и специальными покрытиями, препятствующими накоплению микроорганизмов.

Интеграция в системы с высокими нагрузками

Системы вентиляции с высокими аэродинамическими нагрузками требуют особого подхода к интеграции шумоглушителей. Высокие скорости потока могут приводить к значительному росту сопротивления и генерации дополнительного шума на самом шумоглушителе.

В таких случаях применяются специальные конструкции с увеличенным проходным сечением, аэродинамически оптимизированным профилем и усиленной защитой звукопоглощающего материала. Для систем с высокими нагрузками часто приходится искать компромисс между акустической эффективностью и аэродинамическим сопротивлением.

Важным аспектом является также обеспечение механической прочности конструкции. Шумоглушители для высоконагруженных систем требуют усиленных креплений и иногда дополнительной виброизоляции для предотвращения передачи вибраций на строительные конструкции.

В нашем каталоге шумоглушителей представлены различные модели для систем с разными требованиями и нагрузками.

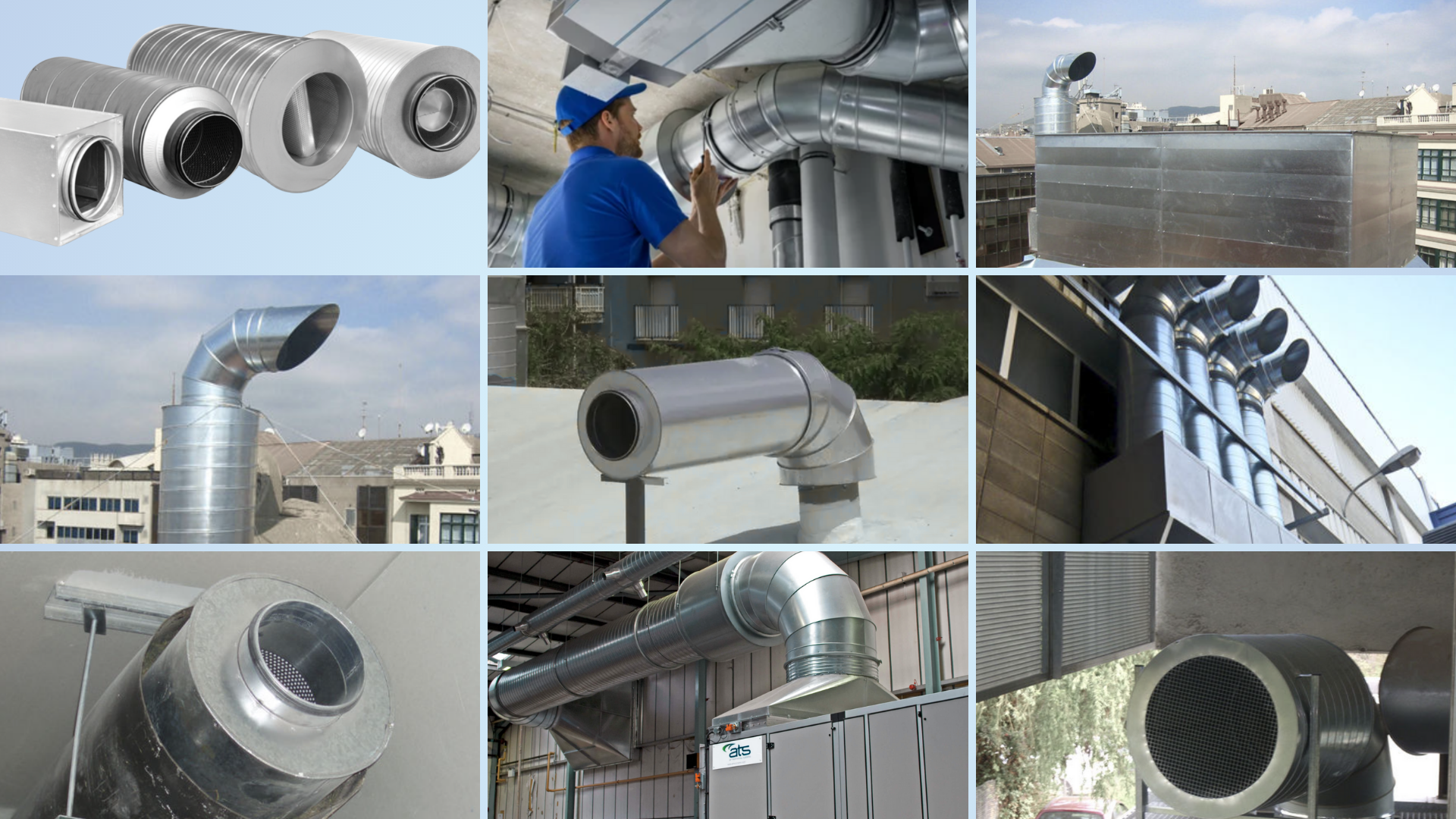

Монтаж и установка шумоглушителя в вентиляционной системе

Как установить шумоглушитель в вентиляцию

Корректная установка шумоглушителя в вентиляцию имеет решающее значение для достижения заявленной акустической эффективности и поддержания нормальной работы системы.

Подготовительные работы и необходимые инструменты

Перед началом монтажа шумоглушителя необходимо выполнить ряд подготовительных мероприятий:

• Определить точное место установки согласно проекту или рекомендациям специалиста
• Измерить участок воздуховода, где будет размещен шумоглушитель, и убедиться в достаточности пространства
• Отключить вентиляционную систему и обесточить оборудование
• Подготовить элементы крепления и уплотнения

Для монтажа потребуются следующие инструменты:

• Шуруповерт или дрель
• Набор отверток и гаечных ключей
• Нож для резки уплотнителя
• Рулетка и строительный уровень
• Самонарезающие винты или заклепки
• Алюминиевая лента для герметизации соединений
• Виброизолирующие прокладки

При работе с крупногабаритными шумоглушителями может потребоваться помощь дополнительного персонала и подъемные механизмы.

Процесс монтажа различных типов шумоглушителей

Процедура монтажа зависит от типа шумоглушителя и конфигурации вентиляционной системы:

Монтаж канального шумоглушителя:

1. Разметьте и подготовьте участок воздуховода для установки
2. При необходимости разрежьте воздуховод и удалите участок, соответствующий длине шумоглушителя
3. Установите шумоглушитель, соблюдая направление потока воздуха (обычно указано стрелкой на корпусе)
4. Соедините шумоглушитель с воздуховодами с помощью фланцевого соединения или ниппелей
5. Закрепите соединение самонарезающими винтами или заклепками по периметру
6. Герметизируйте стыки алюминиевой лентой или герметиком для воздуховодов

Монтаж пластинчатого шумоглушителя:

1. Подготовьте место установки с учетом увеличенных габаритов по сравнению с основным воздуховодом
2. Установите переходники (если требуется) для соединения с воздуховодами иного сечения
3. Закрепите шумоглушитель на несущей конструкции с использованием виброизолирующих элементов
4. Соедините шумоглушитель с воздуховодами, обеспечивая герметичность соединений
5. Проверьте надежность креплений и отсутствие механических напряжений

При установке тяжелых шумоглушителей особое внимание следует уделять надежности крепления к несущим конструкциям. Для предотвращения передачи вибраций рекомендуется использовать специальные виброизолирующие подвесы и прокладки.

Проверка качества установки и эффективности

После завершения монтажа необходимо выполнить проверку качества установки и эффективности шумоглушителя:

• Визуальный осмотр для проверки герметичности соединений и отсутствия повреждений
• Проверка надежности крепления и отсутствия избыточных нагрузок на воздуховоды
• Включение вентиляционной системы на минимальной мощности и постепенное увеличение до рабочего режима
• Контроль отсутствия дополнительных вибраций и шумов
• Измерение уровня шума до и после шумоглушителя для оценки эффективности

Для профессиональной оценки акустической эффективности используются специальные измерительные приборы — шумомеры с функцией спектрального анализа. Измерения проводятся в стандартных октавных полосах частот, что позволяет точно определить эффективность шумоглушителя на разных частотах.

Профессиональное проектирование и монтаж систем вентиляции, включая установку шумоглушителей, обеспечивает оптимальные результаты и долговечность системы.

Оптимальное размещение шумоглушителя в системе

От правильного размещения шумоглушителя в вентиляционной системе зависит общая эффективность шумоподавления и эксплуатационные характеристики всей системы.

Расположение относительно источника шума

Базовый принцип — шумоглушитель должен располагаться как можно ближе к источнику шума. Это связано с тем, что шум, распространяясь по воздуховодам, может вызывать вторичную вибрацию стенок, которая не будет эффективно подавляться шумоглушителем, установленным дальше по системе.

Основные рекомендации по расположению:

• Для подавления шума вентилятора устанавливайте шумоглушитель непосредственно после вентагрегата (на нагнетательной стороне) или перед ним (на всасывающей стороне)
• Между вентилятором и шумоглушителем рекомендуется установить гибкую вставку для предотвращения передачи вибраций
• Для подавления шума от регулирующих клапанов и решеток размещайте шумоглушитель перед этими элементами по направлению потока

В системах с несколькими источниками шума может потребоваться установка нескольких шумоглушителей на разных участках. При этом необходимо оценивать их совокупное влияние на аэродинамическое сопротивление системы.

Комбинирование с другими элементами для максимального эффекта

Для достижения максимальной акустической эффективности шумоглушитель следует использовать в комплексе с другими элементами шумоподавления:

• Виброизолирующие опоры и подвесы для вентиляционного оборудования
• Гибкие вставки для предотвращения передачи структурного шума
• Акустическая изоляция воздуховодов на участках после шумоглушителя
• Резонаторы Гельмгольца для подавления низкочастотного шума

Особенно эффективно комбинирование абсорбционных шумоглушителей для средних и высоких частот с реактивными шумоглушителями или резонаторами для низких частот.

Важным аспектом является также обеспечение плавных переходов потока воздуха, особенно на участках перед шумоглушителем. Резкие изменения направления или сечения воздуховода могут генерировать дополнительный шум, снижая общую эффективность шумоглушителя.

Типичные ошибки размещения и их последствия

При установке шумоглушителей часто допускаются ошибки, которые могут существенно снизить их эффективность:

• Установка шумоглушителя слишком далеко от источника шума
• Неправильная ориентация относительно направления потока (особенно для несимметричных моделей)
• Установка шумоглушителя сразу после или перед поворотом воздуховода, что вызывает турбулентность и дополнительный шум
• Недостаточные прямые участки до и после шумоглушителя для стабилизации потока
• Игнорирование аэродинамического сопротивления при последовательной установке нескольких шумоглушителей

Последствия этих ошибок могут включать не только снижение акустической эффективности, но и повышенное энергопотребление системы, дополнительную генерацию шума, преждевременный износ звукопоглощающих материалов.

Особое внимание следует уделять герметичности соединений шумоглушителя с воздуховодами. Даже небольшие щели могут значительно снизить эффективность шумоподавления, создавая акустические мостики.

В нашем каталоге шумоглушителей представлены модели с оптимизированными для различных условий монтажа характеристиками.

Особенности монтажа в различных условиях

Монтаж шумоглушителей может существенно различаться в зависимости от конкретных условий объекта и требований к системе вентиляции.

Установка в ограниченном пространстве

Монтаж шумоглушителей в условиях ограниченного пространства представляет особую сложность и требует специальных технических решений:

• Использование компактных моделей шумоглушителей с оптимизированной внутренней структурой
• Применение сегментированных шумоглушителей, которые собираются непосредственно на месте установки
• Установка нескольких небольших шумоглушителей вместо одного длинного
• Использование угловых и изогнутых шумоглушителей, совмещающих функции поворота воздуховода и шумоподавления

В очень ограниченных пространствах можно рассмотреть применение шумоглушащих гибких воздуховодов, хотя их акустическая эффективность обычно ниже, чем у специализированных шумоглушителей.

При монтаже необходимо предусмотреть достаточное пространство для обслуживания шумоглушителя и обеспечить возможность его демонтажа без нарушения других элементов системы.

Решения для труднодоступных участков

Для монтажа шумоглушителей на труднодоступных участках вентиляционной системы применяются специальные технические решения:

• Секционная конструкция, позволяющая доставлять и монтировать шумоглушитель по частям
• Шумоглушители с уменьшенной массой для облегчения монтажа
• Специальные крепежные элементы, позволяющие фиксировать шумоглушитель с ограниченным доступом к монтажным точкам
• Использование телескопических соединений для компенсации неточностей монтажа

В некоторых случаях может потребоваться временный демонтаж других элементов системы или строительных конструкций для доступа к месту установки шумоглушителя. Это необходимо учитывать на этапе проектирования и подготовки монтажных работ.

Усиление конструкции для тяжелых шумоглушителей

Крупногабаритные и тяжелые шумоглушители требуют особого внимания к обеспечению надежности крепления и предотвращению деформации воздуховодов:

• Использование усиленных монтажных кронштейнов и подвесов
• Распределение нагрузки на несколько точек крепления
• Усиление участков воздуховодов дополнительными ребрами жесткости
• Применение специальных демпферов для снижения динамических нагрузок

Для шумоглушителей массой более 50-70 кг рекомендуется предусматривать независимое крепление к несущим конструкциям здания, а не к элементам вентиляционной системы.

Особое внимание следует уделять виброизоляции тяжелых шумоглушителей, поскольку они могут передавать значительные вибрации на строительные конструкции, создавая вторичный структурный шум.

Для сложных систем рекомендуется доверить проектирование и монтаж систем вентиляции профессионалам, обладающим необходимым опытом и квалификацией.

Обслуживание и эксплуатация шумоглушителей

Регламент технического обслуживания

Правильное обслуживание шумоглушителей вентиляции является важным условием поддержания их акустической эффективности и продления срока службы.

Периодичность проверок и обслуживания

Оптимальная периодичность обслуживания шумоглушителей зависит от условий эксплуатации и типа системы вентиляции:

• В системах общеобменной вентиляции жилых и офисных помещений — визуальный осмотр раз в 6-12 месяцев, профилактическое обслуживание раз в 2-3 года
• В системах промышленной вентиляции — визуальный осмотр раз в 3-6 месяцев, профилактическое обслуживание ежегодно
• В системах с повышенным содержанием пыли или агрессивных веществ — визуальный осмотр ежемесячно, профилактическое обслуживание каждые 6 месяцев

Визуальный осмотр должен включать проверку состояния внешнего корпуса, входных и выходных отверстий, крепежных элементов, отсутствия видимых повреждений и загрязнений.

Профилактическое обслуживание предполагает более тщательную проверку внутренних элементов, очистку, при необходимости замену звукопоглощающих материалов или других компонентов.

После значительных изменений в работе вентиляционной системы (увеличение производительности, замена вентиляторов) рекомендуется внеплановая проверка шумоглушителей.

Методы очистки и восстановления эффективности

Очистка шумоглушителей должна проводиться с учетом типа конструкции и используемых материалов:

• Внешняя очистка: удаление пыли и загрязнений с внешних поверхностей шумоглушителя с помощью пылесоса или влажной протирки
• Очистка входных и выходных сечений: удаление наслоений пыли и других загрязнений, которые могут создавать дополнительное сопротивление потоку воздуха
• Внутренняя очистка: для моделей с доступом к внутренним элементам — аккуратное удаление загрязнений с поверхности звукопоглощающего материала без нарушения его структуры
• Промышленная очистка: для сильно загрязненных шумоглушителей в промышленных системах может применяться продувка сжатым воздухом или промывка специальными составами (только для моделей, допускающих такую очистку)

Важно отметить, что некоторые типы шумоглушителей не предназначены для внутренней очистки, и при сильном загрязнении требуют полной замены звукопоглощающего материала или всего устройства.

Восстановление звукопоглощающих свойств может включать замену отдельных элементов (например, кассет с минеральной ватой) или обновление защитного покрытия перфорированных пластин.

Диагностика неисправностей и снижения эффективности

Своевременное выявление проблем с шумоглушителями позволяет предотвратить снижение акустического комфорта и повышение эксплуатационных расходов.

Признаки ухудшения шумопоглощения

Основные признаки, указывающие на снижение эффективности шумоглушителя:

• Повышение уровня шума в обслуживаемых помещениях при неизменном режиме работы вентиляции
• Появление характерных свистящих, гудящих или резонансных звуков
• Изменение частотного спектра шума (например, усиление низкочастотных компонентов)
• Видимые повреждения корпуса шумоглушителя или защитных решеток
• Выдувание частиц звукопоглощающего материала
• Повышение аэродинамического сопротивления и снижение производительности вентиляции

При обнаружении любого из этих признаков рекомендуется провести более тщательную диагностику шумоглушителя.

Инструментальные методы проверки

Для объективной оценки состояния шумоглушителей используются следующие инструментальные методы:

• Акустические измерения: определение уровня шума до и после шумоглушителя с помощью шумомера, что позволяет оценить актуальную эффективность шумоподавления
• Измерение перепада давления: оценка аэродинамического сопротивления шумоглушителя с помощью дифференциального манометра
• Эндоскопическое обследование: осмотр внутренних элементов с помощью технического эндоскопа или бороскопа для выявления повреждений или загрязнений
• Тепловизионное обследование: выявление участков с нарушенной теплоизоляцией или избыточным аэродинамическим сопротивлением

Наиболее информативным является спектральный анализ шума, который позволяет определить, на каких частотах произошло снижение эффективности шумоглушителя, и выявить вероятные причины этого снижения.

Экспресс-оценка состояния шумоглушителя

Для быстрой оценки состояния шумоглушителя без специального оборудования можно использовать следующие методы:

• Визуальный осмотр входных и выходных сечений на предмет загрязнений или деформаций
• Проверка крепления шумоглушителя и отсутствия вибраций при работе системы
• Оценка равномерности воздушного потока на выходе из шумоглушителя (с помощью тонкой ленты или индикатора потока)
• Сравнительная оценка шума от разных участков воздуховода при включенной вентиляции

При выявлении любых отклонений рекомендуется обратиться к специалистам для проведения профессиональной диагностики и необходимых мероприятий по восстановлению эффективности шумоглушителя.

Регулярный мониторинг состояния шумоглушителей является важной частью общего обслуживания систем вентиляции.

Срок эксплуатации и факторы, влияющие на долговечность

Шумоглушители вентиляции относятся к долговечным компонентам системы при правильной эксплуатации и своевременном обслуживании.

Влияние условий эксплуатации на срок службы

Основные факторы, влияющие на долговечность шумоглушителей:

• Скорость воздушного потока: превышение рекомендуемых скоростей приводит к механическому износу звукопоглощающего материала и может вызвать его частичное выдувание
• Влажность воздуха: повышенная влажность способствует накоплению конденсата внутри шумоглушителя, что может привести к деградации звукопоглощающего материала и коррозии металлических элементов
• Загрязненность воздуха: наличие пыли, жировых частиц и других загрязнений ускоряет засорение шумоглушителя и снижает его эффективность
• Температурный режим: работа в условиях частых и резких перепадов температуры приводит к ускоренному старению материалов и потере их акустических свойств
• Химический состав воздуха: наличие агрессивных веществ может вызывать коррозию металлических частей и разрушение звукопоглощающего материала

В стандартных условиях эксплуатации (офисные и жилые помещения) средний срок службы качественного шумоглушителя составляет 10-15 лет. В промышленных условиях или при наличии агрессивных факторов этот срок может сократиться до 5-7 лет.

Профилактические меры для продления ресурса

Для максимального продления срока службы шумоглушителей рекомендуется выполнять следующие профилактические мероприятия:

• Установка фильтров перед шумоглушителем для защиты от пыли и других загрязнений
• Регулярная проверка и очистка входных и выходных сечений
• Контроль влажности транспортируемого воздуха и при необходимости установка осушителей
• Предотвращение конденсации влаги внутри шумоглушителя путем теплоизоляции или подогрева
• Соблюдение рекомендуемых режимов работы вентиляционной системы
• Своевременное устранение вибраций и других механических воздействий

Для систем с тяжелыми условиями эксплуатации может быть экономически целесообразно выбирать шумоглушители с повышенным ресурсом, даже если их начальная стоимость выше.

Использование шумоглушителей с разборной конструкцией облегчает обслуживание и позволяет заменять только изношенные компоненты, а не все устройство целиком.

Ассортимент шумоглушителей в нашем магазине

Круглые шумоглушители: модельный ряд и технические характеристики

В нашем каталоге шумоглушителей представлен широкий выбор круглых шумоглушителей для систем различного назначения.

Шумоглушители диаметром от 125 до 500 мм

Круглые шумоглушители представлены в следующих типоразмерах:

• Диаметр 125 мм — идеальны для небольших вентиляционных систем в квартирах и офисах
• Диаметр 160 мм — оптимальное решение для систем с повышенными требованиями к производительности
• Диаметр 200 мм — для бытовых и коммерческих систем средней мощности
• Диаметр 250 мм — для систем с высокой производительностью в коммерческих помещениях
• Диаметр 315 мм — для мощных систем вентиляции общественных зданий
• Диаметр 400 мм и 500 мм — для промышленных и коммерческих объектов с высокой воздухопроизводительностью

Каждый типоразмер доступен в различных исполнениях по длине (от 300 до 1200 мм), что позволяет подобрать оптимальное соотношение акустической эффективности и габаритных размеров.

Все круглые шумоглушители изготовлены из высококачественной оцинкованной стали, имеют внутренний перфорированный корпус и заполнение из негорючей минеральной ваты с защитным покрытием, предотвращающим выдувание волокон.

Модели для высоконагруженных систем

Для систем с высокими аэродинамическими нагрузками мы предлагаем специализированные шумоглушители с усиленной конструкцией:

• Модели с аэродинамически оптимизированным центральным телом, снижающим сопротивление потоку
• Шумоглушители с усиленным внешним корпусом для работы при высоком давлении
• Исполнения с дополнительными ребрами жесткости для предотвращения деформаций и резонансных явлений
• Модели с увеличенной толщиной звукопоглощающего слоя для повышенной акустической эффективности

Эти шумоглушители имеют расширенный диапазон рабочих температур (от -40°C до +70°C) и способны эффективно работать при скоростях потока до 12-15 м/с.

Для промышленных систем доступны модели с фланцевым соединением, обеспечивающим повышенную надежность и герметичность при монтаже.

Прямоугольные шумоглушители различных размеров

Прямоугольные шумоглушители представляют собой эффективное решение для систем с прямоугольными воздуховодами, обеспечивая оптимальное сочетание акустических характеристик и аэродинамических свойств.

Стандартные типоразмеры и их применение

В нашем ассортименте представлены прямоугольные шумоглушители следующих стандартных размеров:

• Малые типоразмеры (200x100, 300x150, 400x200 мм) — для компактных систем вентиляции с ограниченным монтажным пространством
• Средние типоразмеры (500x250, 600x300, 800x400 мм) — оптимальное решение для коммерческих и общественных зданий
• Крупногабаритные модели (1000x500, 1200x600 мм и более) — для промышленных объектов и систем с высокой производительностью

Каждый из стандартных типоразмеров может быть изготовлен различной длины (от 600 до 2000 мм) в зависимости от требуемой акустической эффективности.

Основные области применения:

• Системы кондиционирования и вентиляции офисных центров
• Приточно-вытяжные установки торговых комплексов
• Вентиляционные системы медицинских учреждений
• Промышленные вентиляционные установки

Варианты исполнения по длине и сечению

Прямоугольные шумоглушители могут быть изготовлены в различных конфигурациях для оптимального соответствия требованиям конкретной системы:

• По конструкции пластин:
  • С параллельными звукопоглощающими пластинами одинаковой толщины
  • С пластинами переменной толщины для оптимизации акустических характеристик
  • С аэродинамически профилированными пластинами для снижения сопротивления
• По шагу пластин:
  • С шагом 50-100 мм для максимальной акустической эффективности
  • С шагом 100-200 мм для сбалансированных характеристик
  • С шагом более 200 мм для минимального аэродинамического сопротивления
• По типу исполнения:
  • Стандартное исполнение для нормальных условий эксплуатации
  • Гигиеническое исполнение для медицинских учреждений и пищевых производств
  • Влагостойкое исполнение для помещений с повышенной влажностью
  • Термостойкое исполнение для систем с высокотемпературными потоками

Возможно изготовление прямоугольных шумоглушителей нестандартных размеров под конкретный проект с учетом всех технических требований.

Трубчатые шумоглушители ГТП и их особенности

Трубчатые шумоглушители серии ГТП — специализированные устройства для эффективного шумоподавления в системах с высокими требованиями к акустическим характеристикам.

Конструктивные преимущества и сферы применения

Шумоглушители ГТП отличаются следующими конструктивными особенностями:

• Цилиндрический корпус из оцинкованной стали повышенной жесткости
• Центральное тело специальной формы для оптимального распределения потока
• Двойной слой звукопоглощающего материала разной плотности для эффективного шумопоглощения в широком диапазоне частот
• Защитная перфорированная оболочка из нержавеющей стали
• Фланцевое соединение повышенной надежности

Основные сферы применения:

• Системы вентиляции и кондиционирования с повышенными требованиями к акустическому комфорту
• Студии звукозаписи и теле-/радиостудии
• Конференц-залы и переговорные помещения
• Медицинские учреждения и лаборатории
• Промышленные установки с высоким уровнем шума

Шумоглушители ГТП особенно эффективны в системах с низкочастотным шумом благодаря специальной конструкции звукопоглощающих элементов.

Технические характеристики и эффективность

Технические характеристики шумоглушителей ГТП:

• Акустическая эффективность: 15-35 дБ в зависимости от частотного диапазона и длины шумоглушителя
• Диапазон диаметров: от 100 до 630 мм
• Длина: от 500 до 1500 мм
• Максимальная рабочая температура: до 100°C
• Аэродинамическое сопротивление: от 15 до 50 Па в зависимости от типоразмера и скорости потока
• Класс огнестойкости звукопоглощающего материала: НГ (негорючий)

Эффективность шумоподавления по октавным полосам частот:

• 63 Гц: 5-10 дБ
• 125 Гц: 8-15 дБ
• 250 Гц: 15-20 дБ
• 500 Гц: 20-25 дБ
• 1000 Гц: 25-30 дБ
• 2000 Гц: 20-35 дБ
• 4000 Гц: 15-30 дБ
• 8000 Гц: 10-25 дБ

Все шумоглушители ГТП проходят строгий контроль качества и имеют необходимые сертификаты соответствия санитарным и строительным нормам.

Выбрать подходящую модель шумоглушителя вы можете в нашем каталоге шумоглушителей.

Как заказать шумоглушитель для вашей системы

Процесс выбора и заказа шумоглушителя должен учитывать множество технических параметров для достижения оптимального результата.

Консультации специалистов по подбору оптимального решения

Подбор шумоглушителя для вентиляции – задача, требующая профессионального подхода. Специалисты нашей компании обладают многолетним опытом в области акустического проектирования вентиляционных систем и готовы предложить оптимальное решение для вашего объекта.

Процесс консультации включает несколько важных этапов:

• Первичный анализ вентиляционной системы и выявление источников шума
• Определение требуемого уровня шумоподавления с учетом санитарных норм для конкретного типа помещения
• Оценка существующих ограничений (пространственных, аэродинамических, бюджетных)
• Подбор оптимального типа и модели шумоглушителя из имеющегося ассортимента
• Рекомендации по размещению и монтажу для достижения максимальной эффективности

Наши консультанты используют современные методики акустического расчета, позволяющие точно определить необходимые параметры шумоглушителя для вашей вентиляционной системы. При необходимости мы готовы выехать на объект для проведения замеров уровня шума и анализа существующей системы вентиляции.

В ходе консультации вы получите исчерпывающую информацию о различных типах шумоглушителей, их преимуществах и ограничениях. Это позволит сделать осознанный выбор, оптимальный как с технической, так и с экономической точки зрения.

Расчет и индивидуальный подход к каждому клиенту

Мы понимаем, что каждая вентиляционная система уникальна, поэтому применяем индивидуальный подход к расчету и подбору шумоглушителей. Наши инженеры выполняют детальные акустические и аэродинамические расчеты для каждого конкретного случая.

В процессе расчета учитываются следующие факторы:

• Спектральные характеристики шума (распределение по частотным диапазонам)
• Аэродинамические параметры системы (расход воздуха, скорость потока, имеющееся давление)
• Геометрические особенности воздуховодов и монтажного пространства
• Требования к акустическому комфорту в конкретном помещении

Для сложных и нестандартных объектов мы можем разработать специальное решение, включая проектирование и монтаж систем вентиляции с учетом всех акустических требований. Наш опыт позволяет находить оптимальные решения даже для самых сложных акустических задач.

Индивидуальный подход распространяется и на формирование коммерческого предложения. Мы предложим несколько вариантов решения вашей задачи в разных ценовых категориях, что позволит выбрать оптимальное соотношение цена/эффективность.

Гарантии и сервисное обслуживание

На все шумоглушители для вентиляции, представленные в нашем каталоге, предоставляется гарантия производителя. Мы работаем только с проверенными поставщиками, чья продукция отвечает всем требованиям по качеству и сертификации.

В рамках сервисного обслуживания мы предлагаем:

• Гарантийное обслуживание в течение установленного срока
• Техническую поддержку по вопросам эксплуатации и обслуживания шумоглушителей
• Периодические проверки эффективности шумоподавления по запросу клиента
• Консультации по очистке и восстановлению звукопоглощающих свойств при длительной эксплуатации

Если вы заказываете комплексное решение с проектированием и монтажом системы вентиляции, мы предоставляем расширенную гарантию и берем на себя полную ответственность за акустические характеристики системы. Наша цель – обеспечить не только эффективное шумоподавление, но и долговечность решения.

Для получения консультации и расчета оптимального шумоглушителя для вашей системы вентиляции, свяжитесь с нами по телефону или заполните форму запроса на сайте. Наши специалисты оперативно ответят на все вопросы и помогут решить проблему шума вентиляционной системы профессионально и эффективно.
