Обратный клапан для вентиляции: принцип работы и основные конструкции
Гравитационный лепестковый затвор для естественной тяги
Гравитационный обратный клапан для вентиляции работает без пружины и мотор-привода. Два лёгких лепестка, подвешенных на оси, открываются под давлением вытяжного воздушного потока и свободно закрываются, когда тяга исчезает или меняет направление. Такой клапан ставят в естественных шахтах: кухня, санузел, кладовая. Устройство предотвращает обратный ход воздуха, запахи из шахты и проникновение уличной пыли во время ветрового подпора. Ключевые элементы — пластиковый кожух, резиновый уплотнитель по периметру лепестков, ограничитель угла открытия (15–20 °). Минимальное обслуживание: раз в год очищаем пыль и проверяем свободный ход заслонок.
Как лепестки перекрывают обратный ход воздуха без электроники
При прямой тяге воздушный поток создаёт избыточное давление, лепестки отклоняются внутрь канала и пропускают пар и запахи наружу. Когда тяга меняется, сила тяжести и собственный вес лепестков вместе с уплотнителем герметизируют канал. Отсутствие пружины снижает сопротивление сети и делает клапан идеальным для приточных клапанов, работающих на естественной тяге: даже слабый поток легко открывает заслонку.
Пружинный обратный воздушный клапан в вытяжном канале
Если вытяжку обслуживает вентилятор, избыточное давление выше. Здесь ставят пружинный клапан обратной тяги для вентиляции. Лепестки возвращает тонкая спиральная пружина, а класс герметичности (обычно С или D) регулируют усилием сжатия. При отключении вентилятора или его поломке клапан мгновенно запирает канал и не допускает обратную тягу. Пружинная модель выдерживает горизонтальную установку, подходит для подвесных потолков и пластиковых воздуховодов диаметром 100–160 мм. Важно учесть сопротивление сети: чем мощнее вентилятор, тем жёстче пружина. После монтажа проверяем срыв тяги — снимаем решётку и убеждаемся, что поток открывает заслонку на полный угол.
Настройка усилия пружины под сопротивление сети
Часть бытовых моделей снабжена винтовым регулятором. Шаг в ¼ оборота меняет закрывающее усилие на 10 %. Это позволяет точно согласовать клапан с реальной производительностью системы. После регулировки фиксируем винт каплей резьбового герметика и повторяем тест вытяжки со включённым прибором — методика прописана в инструкции по монтажу.
Комбинированный клапан с электроприводом для механической вытяжки
В коммерческих кухонных зонах и котельных применяют комбинированный обратный клапан для вентиляции с сервоприводом. Пока вытяжной вентилятор работает, контроллер подаёт 24 В на электропривод, и заслонка открыта на 90 °. Когда мотор останавливается, питание снимается, заслонка закрывается, дополнительно прижимаясь резиновым уплотнителем. Такая схема исключает утечку тёплого воздуха в межсезонье, снижает теплопотери до 15 % и блокирует запахи из общедомовой шахты. Плюс — уменьшение шума: при закрытой заслонке наружный звук приглушается как шумоглушителем.
Во всех типах конструкций цель одинакова: удержать комфорт и энергоэффективность, исключив обратную тягу и непредсказуемое перемешивание потоков. Если обратный клапан для вентиляции подобран с учётом диаметра воздуховода и сопротивления сети, система работает бесшумно и без вмешательства пользователя.
Где обязателен обратный клапан: кухня, ванная и другие влажные зоны

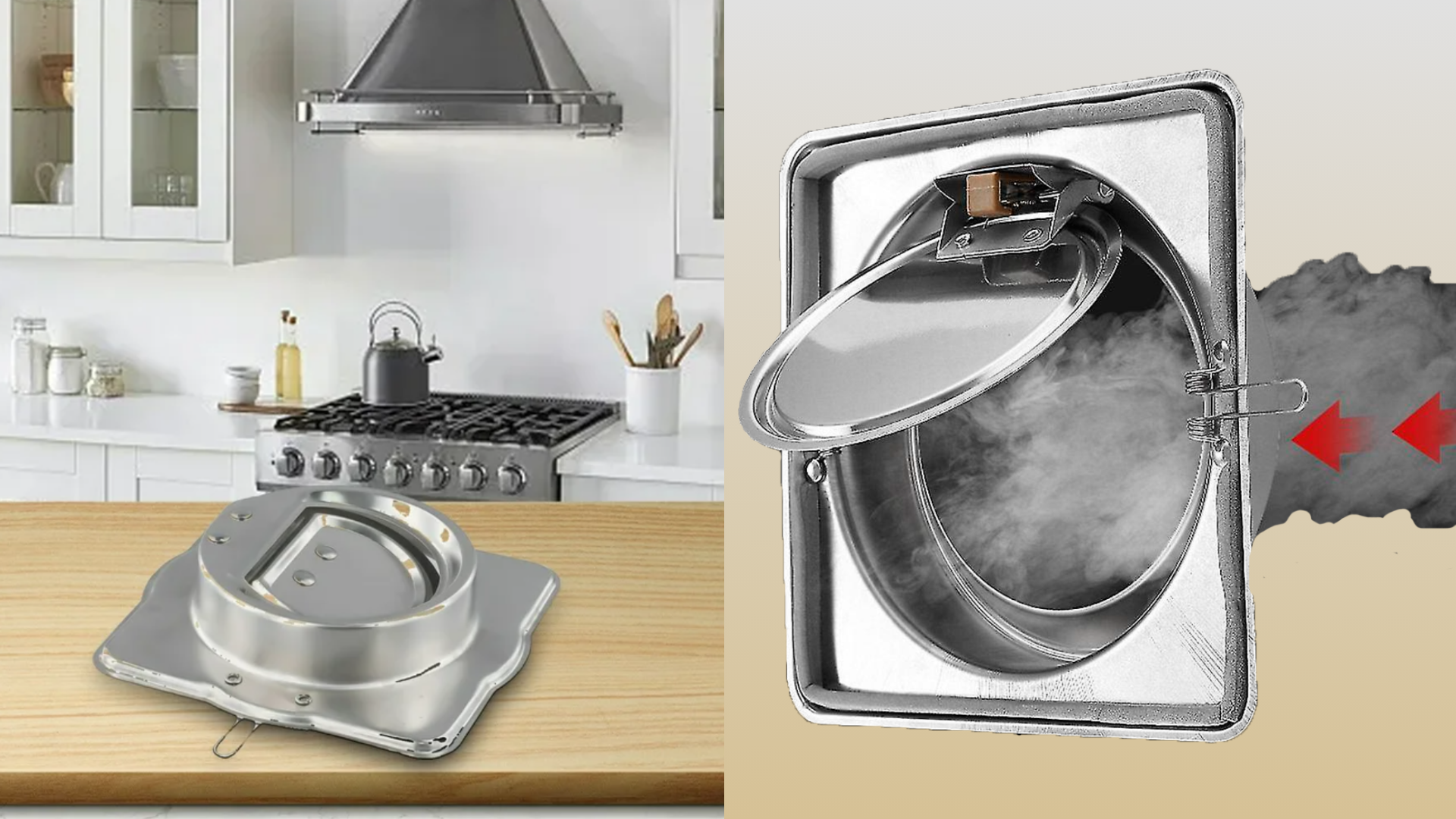

Кухонная вытяжка: защита от запахов и обратной тяги
Плиточный зонт создаёт интенсивный воздушный поток. Без обратного клапана утром получите аромат чужой жареной рыбы или сигарет из шахты. Обратный клапан для вентиляции на кухне перекрывает канал, когда мотор выключен, и не даёт запахам вернуться. Для пластиковых воздуховодов выбирайте диаметр 125 мм: он совпадает с большинством купольных вытяжек и обеспечивает минимальное сопротивление сети. Монтаж горизонтальный над подвесным шкафом; после подключения проверьте, что лепестки полностью открываются при мощности 300 м³/ч и выше.
Санузел: удаление влажного пара без утечки тепла
Ванная — самая «влажная зона». Горячий душ поднимает RH до 90 %. Клапан удерживает тёплый воздух комнаты, пока вентилятор выключен, и предотвращает обратную тягу из холодного стояка. Выбирайте модель с резиновым уплотнителем и термостойким ABS-корпусом, чтобы перепады от 20 °C до 60 °C не деформировали створки. Пружинный механизм обязателен: естественной тяги в коротком участке от вентиляционного канала до шахты недостаточно.
Гардеробные, постирочные, погреба
В помещениях без регулярного отопления клапан защищает от насекомых и конденсата. Используйте гравитационный вариант с вентиляционным выходом на кровле: зимой заслонка предотвратит отток тепла, а летом откроется при естественной тяге.
Как подобрать клапан на вентиляцию для вытяжки кухни или ванной
Диаметр воздуховода и класс герметичности
Запас по диаметру — минимум +10 мм к патрубку вытяжки. Меньше — получите шум и потерю производительности. Для бытовых систем хватит класса герметичности C, если шахта общедомовая; для рекуператора или канального вентилятора берите класс D.
Материал: пластиковый кожух или металлический корпус
Пластик лёгкий, не ржавеет, дешевле. Металл выдерживает высокую температуру — актуально для ресторанного зонта над грилем. Если вытяжка соединена с газовым котлом, берите термостойкую нержавейку.
Уплотнитель, шумоглушитель и минимальное обслуживание
Резиновый уплотнитель снижает дребезг и утечку тепла. На кухне полезен съёмный шумоглушитель — снижает свист воздушного потока. Обслуживание сводится к очистке лопастей раз в полгода от жира и пыли.
Способы установки: горизонтальный канал, вертикальный стояк, потолочное крепление
Фланцевое соединение и комплект крепежа
Большинство клапанов имеют фланцы-«стаканы» под гибкую трубу. Фиксация — хомут либо саморезы через ушки корпуса. Используйте силиконовый герметик класса A + санитарная добавка: он не трескается от вибрации.
Монтаж в потолок с наружным дефлектором
Если вентканал проходит чердаком, ставьте клапан прямо в перекрытие, а сверху — турбодефлектор. Он создаёт разрежение и уменьшает нагрузку на створки, когда ветер ускоряет вытяжку.
Как установить обратный клапан для вентиляции своими руками
Разметка, посадка, регулировка заслонки
1. Отметьте глубину посадки на воздуховоде.
2. Вставьте корпус до упора, ориентируя ось лепестков вертикально.
3. Закрепите хомутами, загерметизируйте стык.
4. Включите вытяжку, убедитесь, что створки открываются на 90°.
5. Выключите вентилятор и проверьте, что заслонки закрываются без заеданий.
Проверка функционирования и устранение срыва тяги
Поднесите зажигалку или лист бумаги к решётке. Пламя отклоняется внутрь? Обратная тяга устранена. Лист притягивается к решётке? Значит, клапан закрыт и работает правильно.
Типовые ошибки и как их избежать при эксплуатации клапана обратной тяги
Недостаточный диаметр и рост сопротивления сети
Сужение канала на 10 мм снижает расход вытяжки на 15 %. Выбирайте диаметр строго по паспорту устройства или ставьте переходник на больший размер.
Нарушение горизонтального уровня и блокировка лепестков
Даже 5 ° перекоса могут заставить лепестки задевать корпус. Используйте строительный уровень и дистанционные прокладки для выравнивания.
Связка «вытяжной вентилятор + обратный клапан» в системе естественной вентиляции
Регулировка заслонки под мощность вентилятора
Слишком мягкая пружина — створки хлопают на ветру; слишком жёсткая — вентилятор перегружается. Подберите усилие по таблице расход/давление в паспорте прибора.
Защита от насекомых и наружный зонт над плитой
Снаружи поставьте сетку или флюгер-дефлектор — он блокирует осадки и насекомых. Внутри сетка не нужна: она повышает сопротивление и собирает жир.
FAQ: обратный клапан для вентиляции — для чего нужен и как обслуживать
Нужно ли ставить клапан, если вытяжка уже с мотором?
Да. Мотор не работает круглосуточно. Когда он выключен, канал остаётся открытым и тянет запахи обратно.
Как проверить герметичность после установки?
Закройте окна. Зажгите спичку у решётки при выключенной вытяжке. Пламя не должно колебаться внутрь помещения. Если отклоняется — клапан не герметичен, проверьте уплотнитель.
Как часто чистить и смазывать механизм?
На кухне раз в 6 месяцев — снять, промыть обезжиривателем, смазать силиконовой смазкой петли. В ванной — раз в год пылесос + влажная салфетка, механическая смазка не нужна.
