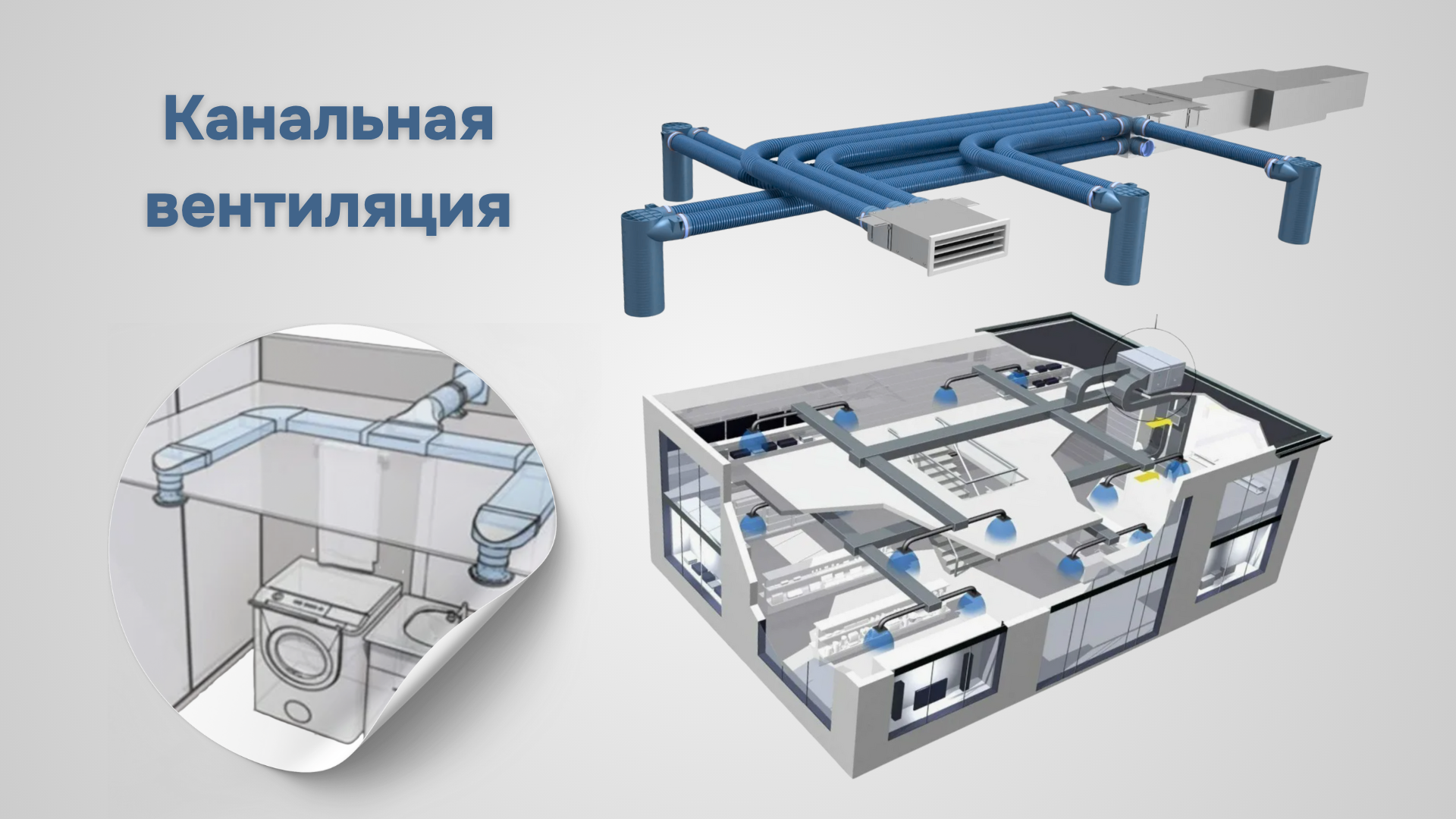

Обзор канальной вентиляции: принципы, устройство и терминология
Что такое канальная вентиляция и зачем она нужна
Канальная вентиляция представляет собой комплексную систему организованного воздухообмена, основанную на применении разветвленной сети воздуховодов. Данная технология обеспечивает централизованную подачу свежего воздуха и удаление отработанного через специальные каналы, интегрированные в строительные конструкции или монтируемые скрытым способом.
Основное предназначение канальных систем заключается в создании контролируемого микроклимата в помещениях различного назначения. В отличие от простейших локальных решений, канальная система вентиляции способна охватывать большие площади, обеспечивать зональное регулирование параметров воздуха и интегрироваться с системами отопления и кондиционирования].
Ключевые задачи, решаемые канальными системами:
- Обеспечение нормативного воздухообмена в соответствии с санитарными требованиями
- Поддержание заданных параметров температуры и влажности
- Многоступенчатая фильтрация поступающего воздуха
- Равномерное распределение воздушных потоков по помещениям
- Энергоэффективная рекуперация тепла
Ключевые отличия от естественного воздухообмена
Естественная вентиляция полагается на физические законы — разность температур и давления между внутренним и наружным воздухом создает тягу, обеспечивающую воздухообмен. Однако эффективность такой системы критически зависит от погодных условий и может значительно снижаться в межсезонье.
Канальная вентиляция с механическим побуждением обеспечивает стабильную производительность независимо от внешних факторов. Система позволяет:
- Точно регулировать объемы приточного и вытяжного воздуха
- Контролировать скорость и направление воздушных потоков
- Исключить обратную тягу и неконтролируемые сквозняки
- Обрабатывать воздух (нагрев, охлаждение, увлажнение)
- Минимизировать теплопотери через рекуперацию
Воздуховод, диффузор, решётка — архитектура магистралей
Основу канальной системы вентиляции составляет сеть воздуховодов — специальных каналов круглого или прямоугольного сечения, по которым перемещаются воздушные массы. Материал изготовления влияет на герметичность, долговечность и акустические характеристики системы.
Диффузор выполняет функцию плавного перехода между воздуховодами различных сечений, минимизируя сопротивление потоку и снижая турбулентность. Правильно спроектированные диффузоры обеспечивают оптимальную аэродинамику системы.
Решетка служит финальным элементом воздухораспределения, формирующим характер воздушного потока в помещении. Конструктивные особенности решеток определяют дальнобойность струи, угол раскрытия потока и его скоростные характеристики.
Основы воздухообмена и аэродинамики каналов
Эффективность канальной системы определяется правильным расчетом аэродинамических характеристик. Сопротивление воздушному потоку складывается из линейных потерь по длине воздуховодов и местных сопротивлений на поворотах, переходах и арматуре.
Оптимальная скорость движения воздуха в каналах составляет 2-5 м/с для жилых зданий и до 8-12 м/с для промышленных объектов. Превышение рекомендуемых значений приводит к росту энергопотребления и повышению шумности системы.
Типичные ошибки при проектировании канальной вентиляции
Наиболее распространенные недочеты включают неправильный подбор сечений воздуховодов, недостаточную изоляцию каналов, некорректное размещение воздухозаборных и воздухораспределительных устройств. Ошибки в расчете аэродинамики приводят к разбалансированности системы и снижению эффективности.
Классификация канальных систем вентиляции
Канальная приточная вентиляция: задачи и сферы применения
Канальная приточная вентиляция обеспечивает организованную подачу свежего наружного воздуха в обслуживаемые помещения через систему воздуховодов. Воздух предварительно обрабатывается: очищается от загрязнений, при необходимости подогревается или охлаждается до комфортной температуры.
Основные компоненты приточной системы:
- Воздухозаборное устройство с защитой от атмосферных осадков
- Система фильтров для многоступенчатой очистки
- Вентилятор для создания необходимого давления
- Теплообменник (калорифер) для подогрева воздуха
- Сеть воздуховодов с диффузорами и решетками
Приточные системы особенно эффективны в помещениях с повышенными требованиями к чистоте воздуха — медицинских учреждениях, лабораториях, чистых производствах.
Подключение к рекуператору в канальной приточной вентиляции
Рекуператор в составе приточной системы обеспечивает утилизацию тепла удаляемого воздуха, что значительно повышает энергоэффективность. Современные пластинчатые рекуператоры достигают эффективности 80-85%, роторные — до 90%.
Размеры корпуса для канальной приточной вентиляции
Габариты приточных установок определяются требуемой производительностью и составом оборудования. Компактные моноблочные установки занимают от 1-2 м³, модульные системы для крупных объектов могут требовать отдельных технических помещений площадью 20-50 м².
Вытяжная канальной вентиляции: удаление загрязнённого воздуха
Системы вытяжной канальной вентиляции предназначены для принудительного удаления отработанного воздуха, насыщенного загрязнениями, избыточной влагой или неприятными запахами. Особенно важны в помещениях с интенсивным выделением вредных веществ.
Конструктивно вытяжная канальной вентиляции включает:
- Воздухоприемные устройства в зонах загрязнений
- Сборные воздуховоды с заслонками для регулирования
- Фильтры для очистки удаляемого воздуха (при необходимости)
- Вытяжные вентиляторы с устройствами шумоглушения
- Выбросные устройства на кровле здания
Расчёт кратности для вытяжной канальной вентиляции кухни
Для кухонных помещений нормативная кратность воздухообмена составляет 10-15 объемов в час. При наличии газового оборудования кратность увеличивается до 20-25. Расчет производится с учетом выделений тепла, влаги и продуктов сгорания.
Комбинированная канальная приточно-вытяжная вентиляция
Приточно-вытяжные системы обеспечивают сбалансированный воздухообмен, при котором объемы подаваемого и удаляемого воздуха находятся в равновесии. Это исключает возникновение избыточного или недостаточного давления в помещениях.
Преимущества комбинированных систем:
- Полный контроль параметров внутреннего воздуха
- Возможность реализации рециркуляции и утилизации тепла
- Минимизация неконтролируемых инфильтраций
- Интеграция с системами кондиционирования
Схемы с рекуперацией тепла и рециркуляцией
Современные приточно-вытяжные системы оснащаются рекуператорами для снижения энергозатрат на подогрев приточного воздуха. Рециркуляция позволяет частично использовать внутренний воздух, снижая нагрузку на систему обработки наружного воздуха.
Сравнение «канальная приточная вентиляция» и «вытяжная канальной вентиляции»
Приточная система обеспечивает создание избыточного давления, препятствующего проникновению загрязненного воздуха извне. Вытяжная создает разрежение, что может приводить к неконтролируемым подсосам через неплотности ограждений.
Ключевые элементы и оборудование канала
Канальный вентилятор для вентиляции: осевые, центробежные, EC-типы
Канальный вентилятор для вентиляции является основным энергетическим элементом системы, обеспечивающим создание необходимого давления для преодоления аэродинамических сопротивлений. Выбор типа вентилятора определяется характеристиками системы и требованиями к энергоэффективности.
Осевые канальные вентиляторы отличаются высокой производительностью при относительно низком давлении. Они эффективны в системах с небольшим сопротивлением сети и обеспечивают компактные габариты установки.
Центробежные вентиляторы развивают значительное давление, что делает их оптимальным выбором для протяженных воздуховодных сетей. Радиальная конструкция рабочего колеса обеспечивает высокую эффективность при больших аэродинамических сопротивлениях.
EC-вентиляторы с электронно-коммутируемыми двигателями обеспечивают переменную скорость вращения и высокий КПД во всем диапазоне регулирования. Интеллектуальное управление позволяет автоматически адаптировать режим работы к текущим потребностям системы.
Как подобрать канальный вентилятор для вентиляции по давлению
Расчет требуемого давления производится на основе аэродинамического расчета системы с учетом потерь во всех элементах воздушного тракта. Рабочая точка вентилятора должна обеспечивать расчетную производительность при максимальном КПД.
Преимущества EC-двигателей в канальном вентиляторе для вентиляции
EC-технология обеспечивает энергосбережение до 30-50% по сравнению с асинхронными двигателями. Встроенная система управления позволяет реализовать сложные алгоритмы регулировки без дополнительного оборудования.
Канальные фильтры для вентиляции: грубая и тонкая очистка
Система фильтрации в канальной вентиляции обеспечивает многоступенчатую очистку воздуха от различных типов загрязнений. Правильный подбор фильтров критически важен для обеспечения качества внутреннего воздуха и защиты оборудования.
Фильтры грубой очистки (класс G1-G4) предназначены для задержания крупных частиц размером более 10 мкм — пыль, пух, песок. Устанавливаются на входе в систему для защиты последующих ступеней фильтрации и оборудования.
Фильтры тонкой очистки (класс F5-F9) эффективно улавливают мелкие частицы размером 1-10 мкм, включая пыльцу, споры, мелкодисперсную пыль. Критически важны в системах с повышенными требованиями к чистоте воздуха.
HEPA-фильтры (класс H10-H14) обеспечивают сверхвысокую эффективность очистки от частиц размером 0,3 мкм и более. Применяются в медицинских учреждениях, чистых производствах, лабораториях.
Угольный картридж и многоступенчатая фильтрация
Угольные фильтры эффективно адсорбируют газообразные загрязнения, неприятные запахи, летучие органические соединения. В комбинации с механическими фильтрами обеспечивают комплексную очистку воздуха.
Нагреватели, охладители, увлажнители и осушители канального типа
Система кондиционирования воздуха в канальной вентиляции включает устройства для регулирования температуры и влажности. Канальные калориферы обеспечивают подогрев приточного воздуха в холодный период, охладители — охлаждение в летнее время.
Увлажнители канального типа поддерживают комфортную влажность воздуха в отопительный период. Паровые увлажнители обеспечивают высокую точность регулирования, форсуночные — экономичны в эксплуатации.
Автоматика: датчики, контроллеры и интеллектуальное управление
Современные системы автоматики обеспечивают оптимальное управление всеми параметрами канальной вентиляции. Датчик температуры, влажности, CO₂ передают информацию о состоянии воздуха контроллеру, который корректирует режимы работы оборудования.
Интеллектуальные системы управления могут адаптировать работу вентиляции к режиму использования помещений, внешним погодным условиям, требованиям энергосбережения. Возможна интеграция с системами "умный дом".
Шумоглушитель, заслонки, каплеуловитель — детализация комплектации
Шумоглушитель снижает уровень аэродинамического шума, передающегося по воздуховодам. Заслонка служит для регулировки расходов воздуха и перекрытия каналов при необходимости. Каплеуловитель предотвращает унос капель влаги из секций охлаждения и увлажнения.
Стандарты для канальной системы вентиляции в СНиП и СП
Проектирование и монтаж канальных систем регламентируется требованиями СНиП 41-01-2003, СП 60.13330.2016 и других нормативных документов. Стандарты определяют минимальные нормы воздухообмена, требования к оборудованию, правила размещения воздуховодов.
Расчёт и проектирование
Определение кратности и расчёт требуемой производительности
Основой проектирования канальной системы является определение необходимого воздухообмена для каждого помещения. Расчет ведется по санитарным нормам (на человека), технологическим требованиям (ассимиляция тепло- и влаговыделений) или нормативной кратности.
Для жилых помещений нормативный воздухообмен составляет 30 м³/ч на человека или 3 м³/ч на м² площади. В офисных помещениях — 20-60 м³/ч на человека в зависимости от характера деятельности.
Подбор сечения воздуховода и расчёт сопротивлений
Сечение воздуховодов определяется расчетным расходом воздуха и допустимой скоростью. Для жилых зданий рекомендуемая скорость составляет 2-4 м/с, для общественных — 4-6 м/с.
Аэродинамический расчет включает определение потерь давления на трение по длине воздуховодов и местных сопротивлений на фасонных элементах. Общее сопротивление системы определяет требуемые характеристики вентилятора.
Проверка герметичности и балансировка потоков
Контроль герметичности воздуховодов обеспечивает проектную эффективность системы. Допустимые нормы утечек регламентируются в зависимости от класса воздуховодов и рабочего давления.
Энергоэффективность, рекуперация и класс А+
Современные требования к энергоэффективностьи предусматривают использование рекуперации тепла для снижения энергозатрат на обработку приточного воздуха. Системы класса А+ обеспечивают экономию энергии более 70% по сравнению с традиционными решениями.
Монтаж и пусконаладка
Пошаговый монтаж воздуховодов и изоляция трасс
Монтаж канальной системы начинается с разметки трасс воздуховодов и установки крепежных элементов. Изоляция воздуховодов предотвращает конденсатообразование на приточных каналах и снижает теплопотери.
Особое внимание уделяется герметичности соединений — все стыки воздуховодов тщательно герметизируются мастиками или лентами. Установка заслонок и измерительных устройств производится согласно проекту.
Установка приточно-вытяжной вентустановки
Вентустановка размещается в техническом помещении с обеспечением необходимых расстояний для обслуживаниеа. Фундамент под оборудование выполняется с виброизоляцией для снижения структурного шума.
Подключение автоматики: настройка скорости и давления
Система автоматика программируется с учетом режимов эксплуатации объекта. Настройка включает калибровку датчиков, программирование алгоритмов управлениеа, проверку работы исполнительных механизмов.
Контроль шума и вибраций, применение шумоглушителей
Акустический расчет системы учитывает требования к уровню шума в помещениях. Шумоглушитель устанавливаются на воздуховодах для снижения аэродинамического шума до нормативных значений.
Эксплуатация и сервис
Плановое обслуживание фильтров и вентиляторов
Регулярное обслуживание канальной системы включает замену или очистка фильтров, контроль работы вентиляторов, проверку состояния воздуховодов. Периодичность обслуживаниеа определяется условиями эксплуатации и типом оборудования.
Фильтры грубой очистки требуют замены каждые 1-3 месяца, тонкой очистки — каждые 6-12 месяцев. Состояние фильтров контролируется по перепаду давления или временному ресурсу.
Диагностика датчиками температуры, влажности и давления
Система мониторинга непрерывно контролирует основные параметры работы оборудования. Датчик предупреждают о необходимости обслуживаниеа, неисправностях оборудования, отклонениях от заданных режимов.
Регулировка расхода и экономичный режим работы
Переменные режимы работы позволяют адаптировать производительность системы к текущим потребностям. Частотное регулировка вентиляторов обеспечивает значительную экономию электроэнергии при неполной нагрузке.
Когда требуется модернизация канальной вентиляции
Модернизация системы необходима при изменении функционального назначения помещений, ужесточении требований к качеству воздуха, моральном и физическом износе оборудования.
Выбор решений для разных объектов
Частный дом: энергоэффективная канальная приточная вентиляция
В частных домах канальная приточная вентиляция обеспечивает комфортный микроклимат при минимальных теплопотерях. Система с рекуперацией тепла позволяет существенно снизить затраты на отопление.
Компактные приточно-вытяжные установки для загородных домов обеспечивают воздухообмен 150-500 м³/ч при КПД рекуперации до 90%. Скрытая прокладка воздуховодов не нарушает архитектуру интерьера.
Квартира: компактная канальная система вентиляции со скрытым монтажом
В квартирах канальная система вентиляции монтируется в запотолочном пространстве или коробах. Система обеспечивает свежий воздух во всех комнатах при закрытых окнах, исключая сквозняки и шум с улицы.
Особенности квартирных систем включают компактные габариты оборудования, пониженные требования к шуму, возможность зонального управлениеа воздухообменом.
Промышленные и коммерческие площадки: высоко-напорная вытяжная канальной вентиляции
На промышленных объектах применяются мощные канальные системы для удаления технологических выделений. Вытяжная канальной вентиляции обеспечивает безопасные условия труда и соблюдение экологических требований.
Системы промышленной вентиляции характеризуются большой производительностью (десятки тысяч м³/ч), высоким давлением, специальными требованиями к материалам и взрывозащищенности.
Интеграция с отоплением, кондиционированием и умным домом
Современные канальные системы интегрируются с климатическими установками, системами отопления и автоматизации зданий. Единое управление всеми инженерными системами повышает комфорт и энергоэффективность.
Почему «Мерес» — эксперт по канальным решениям
Комплексный подбор и поставка оборудования
Компания «Мерес» предлагает полный спектр оборудования для канальных систем вентиляции — от вытяжных вентиляторов до систем автоматизации. Многолетний опыт работы позволяет подобрать оптимальные решения для объектов любой сложности.
В ассортименте представлены канальные вентиляторы ведущих производителей, системы фильтрацияии всех классов очистки, приточные клапаны для естественной вентиляции.
Собственный сервис, гарантия и сопровождение
Специалисты «Мерес» обеспечивают проектирование и монтаж систем вентиляции под ключ. Собственная сервисная служба гарантирует качественное обслуживание оборудования на всем протяжении эксплуатации.
Комплексный подход включает предпроектное обследование, разработку технических решений, поставку оборудования, монтаж и пусконаладочные работы.
Примеры реализованных проектов «под ключ»
Портфолио «Мерес» включает сотни успешно реализованных проектов канальной вентиляции для жилых, общественных и промышленных объектов. Каждый проект выполняется с учетом специфических требований заказчика и действующих нормативов.
Отзывы клиентов и показатели эффективности
Высокое качество выполненных работ подтверждается положительными отзывами клиентов и стабильной работой введенных в эксплуатацию систем. Применение энергоэффективных решений обеспечивает быструю окупаемость инвестиций.
Выводы и рекомендации
Когда стоит выбрать канальную вентиляцию
Канальная вентиляция является оптимальным выбором для объектов площадью более 100-150 м², помещений с повышенными требованиями к качеству воздуха, зданий с ограниченными возможностями естественного проветривания.
Система особенно эффективна при необходимости:
- Обеспечения стабильного воздухообмена независимо от погодных условий
- Многоступенчатой очистка приточного воздуха
- Утилизации тепла удаляемого воздуха
- Интеграции с системами кондиционирования
Ключевые факторы успешного внедрения и эксплуатации
Успешность проекта канальной вентиляции определяется качеством проектирования, правильным подбором оборудования, профессиональным монтажем и регулярным обслуживаниеем. Особое внимание следует уделить аэродинамическому расчету и балансировке системы.
Следующие шаги: консультация, проект, монтаж
Внедрение канальной системы начинается с технического обследования объекта и разработки технического задания. Профессиональное проектирование и монтаж систем вентиляции гарантирует соответствие проектным параметрам и долговечность оборудования.
Компания «Мерес» предлагает комплексные решения по канальной вентиляции — от первичной консультации до сервисного обслуживаниеа. Обращение к специалистам обеспечивает оптимальный результат при минимальных рисках.
