Что такое объем вентиляции? Расчёт по кратностям и нормам

Что такое объем вентиляции? Расчёт по кратностям и нормам

Объем вентиляции: понятие, определение и его значение для воздухообмена в помещениях

Что такое объем вентиляции? Этот термин обозначает количество воздуха, которое необходимо подать в помещение или удалить из него за определенный промежуток времени для поддержания нормативных параметров микроклимата. Объем вентиляции измеряется в кубических метрах в час (м³/ч) и является основополагающим параметром при проектировании любой вентиляционной системы.

Правильный расчет объема вентиляции критически важен для создания комфортных и безопасных условий жизни и работы людей. Недостаточный воздухообмен приводит к застою воздуха, повышению концентрации углекислого газа, накоплению влаги и вредных веществ. Избыточная вентиляция, в свою очередь, может создавать сквозняки, повышать энергозатраты на отопление или охлаждение помещений и вызывать дискомфорт.

Объем вентиляции как ключевой параметр при расчете воздушного потока

При проектировании вентиляционных систем объем вентиляции становится отправной точкой для всех последующих расчетов. Именно от него зависят:

  • Подбор сечения воздуховодов
  • Определение мощности вентиляционного оборудования
  • Расчет сопротивления вентиляционной сети
  • Выбор типа и размера вентиляционных решеток
  • Проектирование приточных клапанов и других элементов системы

Недооценка важности точного расчета объема вентиляции приводит к серьезным ошибкам при подборе оборудования. При недостаточном объеме воздухообмена система не справится с возложенными на нее задачами, а при завышенном — потребует неоправданно высоких затрат на приобретение и эксплуатацию оборудования большей мощности.

Влияние объема вентиляции на микроклимат и качество воздуха в жилых и коммерческих помещениях

Объем вентиляции напрямую определяет качество воздуха и комфорт нахождения в помещении. Корректно рассчитанный объем вентиляции обеспечивает:

  • Поддержание оптимального уровня кислорода
  • Удаление избыточной влаги, предотвращающее появление плесени и грибка
  • Выведение неприятных запахов и вредных веществ
  • Равномерное распределение температуры без застойных зон
  • Поддержание оптимального уровня влажности

Для жилых помещений недостаточный объем вентиляции приводит к затхлости, повышенной влажности, конденсату на окнах и запотеванию стекол. В коммерческих пространствах это вызывает снижение работоспособности персонала, "синдром больного здания" и, как следствие, увеличение заболеваемости сотрудников.

Профессиональный подход к проектированию и монтажу систем вентиляции всегда начинается с точного расчета необходимого объема воздухообмена с учетом всех особенностей помещения и его назначения.

Кратность воздухообмена: расчет требуемого объема вентиляции для различных типов помещений

Кратность воздухообмена — один из важнейших параметров при определении объема вентиляции. Этот показатель указывает, сколько раз весь объем воздуха в помещении должен быть полностью заменен свежим за один час. Кратность измеряется в час⁻¹ и обозначается буквой "K".

Что такое объем вентиляции при расчете через кратность? Его можно определить по формуле:

L = V × K, где:

  • L — необходимый объем вентиляции (м³/ч)
  • V — объем помещения (м³)
  • K — нормативная кратность воздухообмена (час⁻¹)

Например, для жилой комнаты объемом 75 м³ с нормативной кратностью воздухообмена 1 час⁻¹ требуемый объем вентиляции составит: L = 75 × 1 = 75 м³/ч.

Нормативные показатели кратности воздухообмена согласно СП 60.13330 и СанПиН

Нормативные значения кратности воздухообмена для различных типов помещений регламентируются строительными правилами и санитарными нормами. Основными документами являются СП 60.13330 "Отопление, вентиляция и кондиционирование воздуха" и соответствующие СанПиН. Вот некоторые типовые значения для различных помещений:

  • Жилые комнаты и спальни: 0,5-1 час⁻¹
  • Кухни с электроплитами: 1-1,5 час⁻¹
  • Кухни с газовыми плитами: 2-3 час⁻¹
  • Ванные комнаты и санузлы: 6-8 час⁻¹
  • Офисные помещения: 2-3 час⁻¹
  • Конференц-залы: 4-6 час⁻¹
  • Спортивные залы: 2-4 час⁻¹
  • Подвальные помещения: 0,5-1 час⁻¹

Важно отметить, что для некоторых помещений нормы воздухообмена указываются не в кратностях, а в абсолютных значениях объема вентиляции на одного человека или на единицу площади. Например, для учебных классов часто указывается норма 20-40 м³/ч на одного учащегося.

Как рассчитать необходимый объем вентиляции исходя из кратности воздухообмена

Для корректного расчета объема вентиляции по кратности воздухообмена необходимо:

  1. Определить объем помещения, умножив площадь на высоту потолков
  2. Узнать нормативную кратность воздухообмена для данного типа помещения
  3. Умножить объем помещения на кратность воздухообмена

Для сложных помещений или зданий необходимо проводить расчет по каждому помещению отдельно, а затем суммировать результаты. В некоторых случаях требуется также учитывать дополнительные факторы, такие как тепловыделения от оборудования, влаговыделения, наличие загрязняющих веществ и т.д.

При организации воздухообмена рекомендуется использовать турбодефлекторы, которые позволяют увеличить эффективность естественной вентиляции без затрат электроэнергии.

Таблица кратности воздухообмена для разных категорий помещений

Тип помещения Кратность воздухообмена (час⁻¹) Примечания
Жилые комнаты 0,5-1 При площади до 20 м² на человека
Кухня с электроплитой 1-1,5 Не менее 60 м³/ч
Кухня с газовой плитой 2-3 Не менее 90 м³/ч
Ванная комната 6-8 Не менее 50 м³/ч
Санузел 6-8 Не менее 25 м³/ч
Совмещенный санузел 7-9 Не менее 50 м³/ч
Офисное помещение 2-3 Не менее 40 м³/ч на человека
Конференц-зал 4-6 Не менее 20 м³/ч на человека
Учебный класс 2-3 20-40 м³/ч на учащегося
Спортивный зал 2-4 80 м³/ч на одного занимающегося
Складское помещение 0,5-1 В зависимости от хранимых материалов
Подвальное помещение 0,5-1 При отсутствии специфических требований
Гараж индивидуальный 1-2 Минимум для предотвращения накопления выхлопных газов
Производственные помещения 3-10 В зависимости от типа производства и выделяемых вредностей

Методы расчета объема вентиляции: от простого к сложному

Существует несколько методов расчета необходимого объема вентиляции, каждый из которых имеет свои особенности применения. Выбор метода зависит от типа помещения, его назначения, технических возможностей и требований к точности результата.

Расчет объема вентиляции по площади и высоте помещения

Этот метод является самым простым и основан на использовании кратности воздухообмена. Для его применения необходимо:

  1. Измерить площадь помещения (S) в квадратных метрах
  2. Измерить высоту потолков (H) в метрах
  3. Вычислить объем помещения по формуле: V = S × H
  4. Определить требуемую кратность воздухообмена (K) для данного типа помещения
  5. Рассчитать необходимый объем вентиляции: L = V × K

Например, для кухни площадью 12 м² с высотой потолка 2,7 м и газовой плитой (кратность воздухообмена K = 2,5 час⁻¹) расчет будет следующим:

  • V = 12 × 2,7 = 32,4 м³
  • L = 32,4 × 2,5 = 81 м³/ч

Поскольку нормативная минимальная производительность для кухни с газовой плитой составляет 90 м³/ч, следует принять этот показатель в качестве расчетного.

Для обеспечения качественного воздухообмена при естественной вентиляции можно установить турбодефлекторы, которые значительно увеличивают тягу в вентиляционных каналах.

Расчет объема вентиляции по количеству людей и нормам воздухообмена на человека

В помещениях с переменным количеством людей (офисы, учебные классы, конференц-залы) объем вентиляции часто рассчитывается исходя из количества присутствующих. Нормы воздухообмена на одного человека варьируются в зависимости от типа деятельности:

  • Легкая физическая активность (офисная работа): 20-40 м³/ч на человека
  • Средняя физическая активность: 40-60 м³/ч на человека
  • Высокая физическая активность (спортивные занятия): 60-100 м³/ч на человека

Формула расчета в этом случае выглядит так:

L = n × l, где:

  • L — требуемый объем вентиляции (м³/ч)
  • n — количество людей
  • l — норма воздухообмена на одного человека (м³/ч)

Например, для офисного помещения с 10 сотрудниками и нормой 30 м³/ч на человека: L = 10 × 30 = 300 м³/ч.

При проектировании системы вентиляции для таких помещений особенно важно предусмотреть возможность регулирования объема воздухообмена в зависимости от фактического количества присутствующих людей. Для этого используются приточные клапаны с возможностью регулировки или автоматические системы с датчиками присутствия и CO₂.

Инженерные методы определения объема вентиляции с учетом загрязняющих веществ

В помещениях, где происходит выделение вредных веществ (производственные цеха, лаборатории, некоторые бытовые помещения с газовым оборудованием), объем вентиляции рассчитывается по балансу вредностей. Основная формула:

L = M / (Cвых - Cвх), где:

  • L — требуемый объем вентиляции (м³/ч)
  • M — массовое количество выделяющегося вредного вещества (мг/ч)
  • Cвых — предельно допустимая концентрация (ПДК) вредного вещества в воздухе помещения (мг/м³)
  • Cвх — концентрация вредного вещества в приточном воздухе (мг/м³)

Этот метод требует специальных знаний и часто применяется при проектировании и монтаже систем вентиляции для промышленных объектов.

При наличии нескольких загрязняющих веществ расчет производится для каждого из них, а в качестве итогового принимается наибольшее значение требуемого объема вентиляции.

Онлайн-калькуляторы для быстрого расчета объема вентиляции

В современных условиях для упрощения процесса расчета объема вентиляции разработаны различные онлайн-калькуляторы. Такие инструменты позволяют быстро произвести предварительные расчеты, задав необходимые исходные данные:

  • Размеры помещения (площадь, высота)
  • Тип помещения (жилое, офисное, производственное и т.д.)
  • Количество людей
  • Особые условия (наличие газового оборудования, высокая влажность и т.п.)

Онлайн-калькуляторы дают предварительную оценку необходимого объема вентиляции, однако для профессионального проектирования вентиляционных систем требуется более детальный расчет с учетом всех особенностей конкретного объекта. Такой расчет должен выполняться квалифицированными специалистами в области вентиляции.

Нормативная база по объему вентиляции: требования и стандарты 2023-2024

Проектирование вентиляционных систем и определение требуемого объема вентиляции регламентируется рядом нормативных документов, которые периодически обновляются. В 2023-2024 годах действует следующая нормативная база.

Государственные стандарты и СНиПы по вентиляции жилых помещений

Основные нормативные документы, определяющие требования к объему вентиляции в жилых помещениях:

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха" (актуализированная редакция СНиП 41-01-2003)
  • ГОСТ Р ЕН 13779-2007 "Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования"
  • СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания"
  • СП 54.13330.2022 "Здания жилые многоквартирные" (актуализированная редакция СНиП 31-01-2003)

Согласно этим документам, для жилых помещений нормируемый воздухообмен должен составлять не менее 30 м³/ч на одного человека или не менее 3 м³/ч на 1 м² жилой площади. Во многих случаях применяется следующий подход к определению требуемого объема вентиляции в жилых помещениях:

  • Для жилых комнат: 3 м³/ч на 1 м² площади
  • Для кухни с электроплитой: не менее 60 м³/ч
  • Для кухни с газовой плитой: не менее 90 м³/ч
  • Для ванной комнаты: не менее 50 м³/ч
  • Для туалета: не менее 25 м³/ч
  • Для совмещенного санузла: не менее 50 м³/ч

Что такое объем вентиляции с точки зрения современных стандартов? Это не просто абстрактный показатель, а научно обоснованная величина, обеспечивающая безопасные и комфортные условия пребывания людей в помещениях.

Санитарные нормы по объему приточного воздуха для различных категорий зданий

Для общественных и производственных зданий объем вентиляции нормируется более детально, с учетом специфики использования помещений:

  • Офисные помещения: 40 м³/ч на одного работающего
  • Учебные классы: 20-40 м³/ч на одного учащегося
  • Спортивные залы: 80 м³/ч на одного занимающегося
  • Торговые залы: 30 м³/ч на одного посетителя
  • Предприятия общественного питания: 40-60 м³/ч на одно посадочное место
  • Медицинские учреждения: от 60 до 100 м³/ч на одну койку (в зависимости от профиля)

Для производственных помещений объем вентиляции определяется в зависимости от технологических процессов и выделяемых вредностей. В некоторых случаях требуется специальный расчет воздухообмена с учетом тепловыделений, влаговыделений или выделения вредных веществ.

Отдельные требования установлены для помещений с особыми условиями, таких как бассейны, сауны, лаборатории, серверные и т.д. В таких случаях нормативы могут предписывать не только минимальный объем вентиляции, но и другие параметры воздухообмена — кратность, скорость движения воздуха, температурный перепад и т.д.

Для обеспечения нормативного воздухообмена важно правильно подобрать вентиляционное оборудование. В условиях естественной вентиляции эффективными решениями являются приточные клапаны для организации притока свежего воздуха и турбодефлекторы для усиления вытяжки.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров.

Типы вентиляционных систем и их влияние на требуемый объем вентиляции

Выбор типа вентиляционной системы напрямую влияет на эффективность воздухообмена и, как следствие, на требуемый объем вентиляции. Рассмотрим особенности расчета объема вентиляции для различных типов вентиляционных систем.

Естественная вентиляция: особенности расчета объема воздухообмена

Естественная вентиляция основана на разнице давлений, возникающей за счет разности температур внутреннего и наружного воздуха, а также за счет ветрового давления. Особенности расчета объема вентиляции для естественных систем:

  • Сезонность работы: эффективность естественной вентиляции зависит от погодных условий, поэтому при расчете необходимо учитывать наименее благоприятный период (обычно это лето)
  • Ограниченная производительность: натуральная тяга создает относительно небольшое разрежение, что ограничивает максимальный объем воздухообмена
  • Непостоянство воздушного потока: объем вентиляции при естественной схеме может существенно колебаться в зависимости от внешних условий

При расчете естественной вентиляции часто используется запас по объему воздухообмена в 20-30%, чтобы компенсировать периоды с пониженной эффективностью. Для усиления естественной тяги применяются специальные устройства — турбодефлекторы, которые позволяют увеличить объем удаляемого воздуха за счет использования энергии ветра.

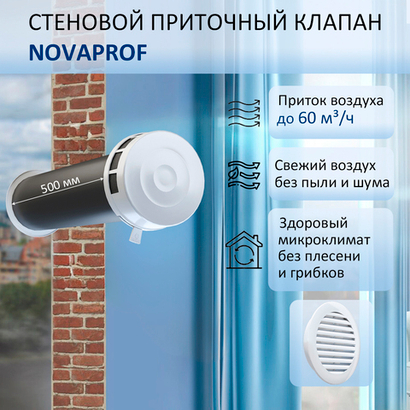

Для организации притока свежего воздуха в системах естественной вентиляции используются приточные клапаны, которые обеспечивают дозированное поступление уличного воздуха без необходимости открывания окон.

Механическая приточно-вытяжная вентиляция: оптимизация объемов воздушных потоков

Механическая вентиляция обеспечивает стабильный воздухообмен независимо от внешних условий. При расчете объема вентиляции для механических систем учитываются следующие аспекты:

  • Точное соответствие нормативам: можно точно задать требуемый объем приточного и вытяжного воздуха
  • Возможность регулирования: производительность системы может изменяться в зависимости от текущих потребностей
  • Равномерное распределение воздуха: механическая система позволяет организовать подачу воздуха в нужные зоны помещения

Что такое объем вентиляции для механических систем? Это точно заданный параметр, который обеспечивается работой вентиляторов и может быть изменен по необходимости. Это дает возможность более экономично использовать энергоресурсы, подавая именно такой объем воздуха, который необходим в данный момент.

При проектировании механических систем важно правильно сбалансировать приточный и вытяжной воздушные потоки. Для жилых помещений обычно создается небольшой дисбаланс в пользу притока (на 5-10%), чтобы создать избыточное давление и предотвратить проникновение неприятных запахов из соседних помещений.

Профессиональное проектирование и монтаж систем вентиляции позволяет оптимально распределить воздушные потоки и обеспечить нормативный воздухообмен при минимальных энергозатратах.

Рекуператоры и их влияние на фактический объем вентиляции

Рекуператоры — устройства для утилизации тепла удаляемого воздуха — существенно влияют на энергоэффективность вентиляционной системы, но при этом не изменяют требуемый объем вентиляции. Основное преимущество рекуператоров заключается в снижении затрат на нагрев приточного воздуха в холодное время года.

Современные рекуператоры позволяют вернуть до 85-90% тепловой энергии, что делает экономически оправданным увеличение объема вентиляции до комфортных значений даже в суровых климатических условиях. Это особенно актуально для энергоэффективных зданий, где потери тепла через ограждающие конструкции минимизированы, и основная часть теплопотерь приходится на вентиляцию.

При использовании рекуператоров необходимо учитывать, что они создают дополнительное сопротивление воздушному потоку, что должно быть компенсировано соответствующим подбором вентиляционного оборудования.

Профессиональный подбор вентиляции на основе расчета необходимого объема воздухообмена

Правильный подбор вентиляционного оборудования — это процесс, требующий учета множества факторов, но базирующийся прежде всего на точном расчете необходимого объема вентиляции. Рассмотрим основные критерии и алгоритмы подбора.

Критерии подбора вентиляционного оборудования по расчетным объемам вентиляции

При подборе вентиляционного оборудования на основе расчетного объема воздухообмена учитываются следующие критерии:

  • Производительность: вентилятор должен обеспечивать требуемый объем вентиляции с запасом 10-15% для компенсации возможных потерь и учета перспективных изменений в использовании помещений
  • Создаваемое давление: должно быть достаточным для преодоления сопротивления всей вентиляционной сети, включая воздуховоды, фильтры, рекуператоры и т.д.
  • Энергоэффективность: соотношение потребляемой мощности к объему перемещаемого воздуха должно быть оптимальным
  • Уровень шума: вентиляционное оборудование должно соответствовать допустимым уровням шума для конкретного типа помещений
  • Возможность регулирования: оборудование должно позволять изменять объем вентиляции в зависимости от текущих потребностей

Важно помнить, что завышение производительности вентиляторов приводит к избыточному энергопотреблению и повышенному шуму, а занижение — к недостаточному воздухообмену и несоответствию нормативным требованиям.

Алгоритм подбора вентиляции для квартир, частных домов и коммерческих помещений

Процесс профессионального подбора вентиляционных систем включает следующие этапы:

  1. Определение требуемого объема вентиляции для каждого помещения на основе нормативов и особенностей использования
  2. Выбор типа вентиляционной системы (естественная, механическая приточная, механическая вытяжная или приточно-вытяжная)
  3. Разработка схемы воздухораспределения и определение мест размещения воздухозаборных и воздухораздающих устройств
  4. Расчет сечений воздуховодов исходя из требуемых объемов воздуха и допустимых скоростей движения
  5. Расчет аэродинамического сопротивления системы
  6. Подбор вентиляторов с учетом требуемой производительности и необходимого давления
  7. Выбор дополнительного оборудования (фильтры, шумоглушители, регуляторы расхода воздуха, рекуператоры и т.д.)
  8. Подбор системы автоматизации для управления вентиляцией

Для квартир и небольших частных домов часто применяются децентрализованные системы с приточными клапанами и компактными приточно-вытяжными установками с рекуперацией тепла. В многоквартирных домах обычно используется естественная или механическая вытяжная вентиляция в сочетании с приточными клапанами.

Для коммерческих объектов проектируются централизованные приточно-вытяжные системы с возможностью регулирования параметров микроклимата. В производственных помещениях применяются специализированные системы, учитывающие особенности технологических процессов.

Квалифицированные специалисты компаний, предоставляющих услуги проектирования и монтажа систем вентиляции, помогут подобрать оптимальное решение для конкретного объекта с учетом всех требований и особенностей.

Табличный метод быстрого подбора вентиляции по объему помещения

Для предварительной оценки требуемого вентиляционного оборудования часто используется табличный метод, основанный на объеме помещения и его назначении. Пример такой таблицы для жилых помещений:

Объем помещения (м³) Рекомендуемый объем вентиляции (м³/ч) Тип вентиляционного оборудования
до 50 25-50 Приточные клапаны + естественная вытяжка
50-100 50-100 Приточные клапаны + механическая вытяжка
100-150 100-150 Компактная приточно-вытяжная установка
150-300 150-300 Приточно-вытяжная установка с рекуперацией
более 300 от 300 Централизованная система с VAV-регулированием

Следует отметить, что табличный метод дает лишь ориентировочные значения и не заменяет профессионального расчета, который учитывает все особенности конкретного объекта.

Вентиляционное оборудование и его соответствие расчетному объему вентиляции

После определения необходимого объема вентиляции важно правильно подобрать оборудование, которое обеспечит требуемые параметры воздухообмена. Рассмотрим основные категории вентиляционного оборудования и критерии их подбора.

Классификация вентиляторов по производительности и создаваемому давлению

Вентиляторы — основной элемент механических систем вентиляции, обеспечивающий перемещение воздуха. По конструкции они подразделяются на осевые, центробежные (радиальные), диаметральные и тангенциальные. Каждый тип имеет свои характеристики по производительности и создаваемому давлению:

  • Осевые вентиляторы: обеспечивают большой объем вентиляции при относительно низком давлении. Применяются в случаях, когда требуется перемещать значительные объемы воздуха при небольшом сопротивлении сети. Производительность от 100 до 200 000 м³/ч, давление до 1200 Па.
  • Центробежные вентиляторы: создают высокое давление при средней производительности. Используются в системах с разветвленной сетью воздуховодов и значительным аэродинамическим сопротивлением. Производительность от 50 до 500 000 м³/ч, давление до 15 000 Па.
  • Диаметральные и тангенциальные вентиляторы: обеспечивают равномерный поток воздуха при небольшом давлении. Применяются в фанкойлах, кондиционерах, воздушных завесах. Производительность от 50 до 5000 м³/ч, давление до 300 Па.

При подборе вентилятора учитывается не только требуемый объем вентиляции, но и необходимое давление для преодоления сопротивления вентиляционной сети. Важно, чтобы рабочая точка вентилятора (пересечение характеристики вентилятора и характеристики сети) находилась в зоне оптимального КПД.

Воздуховоды и вентиляционные решетки: расчет сечения по требуемому объему воздуха

Воздуховоды — это каналы, по которым перемещается воздух в вентиляционной системе. Их сечение должно обеспечивать прохождение расчетного объема воздуха с оптимальной скоростью, которая зависит от назначения помещения:

  • Жилые помещения: 2-3 м/с в магистральных воздуховодах, 1-2 м/с в ответвлениях
  • Офисные помещения: 3-5 м/с в магистральных воздуховодах, 2-3 м/с в ответвлениях
  • Производственные помещения: 6-12 м/с в магистральных воздуховодах, 3-5 м/с в ответвлениях

Формула для расчета сечения воздуховода:

S = L / (3600 × v), где:

  • S — площадь сечения воздуховода (м²)
  • L — объем перемещаемого воздуха (м³/ч)
  • v — скорость движения воздуха (м/с)
  • 3600 — коэффициент перевода часов в секунды

Например, для обеспечения объема вентиляции 300 м³/ч при скорости 3 м/с требуется воздуховод с площадью сечения: S = 300 / (3600 × 3) = 0,0278 м² или 278 см². Это соответствует круглому воздуховоду диаметром 188 мм или прямоугольному воздуховоду 150×200 мм.

Вентиляционные решетки и диффузоры подбираются с учетом расчетного объема воздуха, проходящего через них, и допустимой скорости в живом сечении. Для жилых помещений эта скорость обычно составляет 0,5-1,5 м/с, для офисных — 1-2,5 м/с, для производственных — 2-4 м/с.

Для улучшения работы естественной вентиляции рекомендуется установка турбодефлекторов на вытяжных шахтах, что позволяет увеличить объем удаляемого воздуха за счет использования энергии ветра.

Автоматика в вентиляционных системах: датчики качества воздуха и регуляторы объема

Современные вентиляционные системы оснащаются средствами автоматизации, которые позволяют оптимизировать воздухообмен в зависимости от текущих потребностей. Основные компоненты автоматики:

  • Датчики CO₂: регулируют объем вентиляции в зависимости от концентрации углекислого газа в помещении
  • Датчики влажности: контролируют объем вытяжки из помещений с повышенным влаговыделением
  • Датчики присутствия: включают вентиляцию только при нахождении людей в помещении
  • Регуляторы расхода воздуха (VAV-регуляторы): изменяют объем подаваемого воздуха в зависимости от показаний датчиков
  • Частотные преобразователи: регулируют скорость вращения вентиляторов, обеспечивая требуемый объем вентиляции при минимальном энергопотреблении

Автоматизация вентиляционных систем позволяет существенно снизить энергозатраты на вентиляцию (до 30-50%) при сохранении нормативных параметров микроклимата. Особенно эффективна автоматизация в помещениях с переменной нагрузкой, таких как конференц-залы, учебные классы, торговые центры и т.д.

Профессиональное проектирование и монтаж систем вентиляции с автоматизацией позволяет создать энергоэффективную систему, обеспечивающую оптимальный микроклимат при минимальных эксплуатационных затратах.

Проблемы при неправильном расчете объема вентиляции и способы их решения

Неправильный расчет объема вентиляции может привести к серьезным проблемам как со стороны микроклимата, так и с точки зрения энергоэффективности. Рассмотрим наиболее распространенные ошибки и способы их устранения.

Распространенные ошибки при определении требуемого объема воздухообмена

При расчете необходимого объема вентиляции часто допускаются следующие ошибки:

  • Использование устаревших нормативов без учета современных требований и особенностей помещений
  • Игнорирование специфики использования помещений (например, учет только площади без учета количества людей)
  • Отсутствие запаса на перспективные изменения в использовании помещений
  • Неучет различных режимов эксплуатации помещений (например, дневной и ночной режимы)
  • Игнорирование сезонных колебаний эффективности вентиляции, особенно для систем естественной вентиляции
  • Ошибки в расчете объема помещения (например, неправильное определение высоты в случае сложной геометрии потолков)

Что такое объем вентиляции с точки зрения инженерного проектирования? Это не просто произведение объема помещения на кратность воздухообмена, а комплексный параметр, учитывающий множество факторов: от назначения помещения до особенностей его эксплуатации и технических возможностей вентиляционной системы.

Признаки недостаточного или избыточного объема вентиляции в помещениях

Определить неправильно рассчитанный объем вентиляции можно по следующим признакам:

Признаки недостаточной вентиляции:

  • Застойный, затхлый воздух
  • Быстрое запотевание окон при снижении температуры
  • Конденсат на холодных поверхностях
  • Появление плесени на стенах и потолке
  • Чувство духоты и недостатка свежего воздуха
  • Повышенная концентрация CO₂ (выше 1000 ppm)
  • Длительное сохранение запахов (от готовки, бытовой химии и т.д.)

Признаки избыточной вентиляции:

  • Ощущение сквозняка
  • Избыточная сухость воздуха в отопительный сезон
  • Повышенный уровень шума от работы вентиляционной системы
  • Высокие затраты на отопление в холодный период
  • Быстрое охлаждение помещения при отключении отопления

В случае выявления признаков неправильного расчета объема вентиляции необходимо провести анализ существующей системы и внести соответствующие корректировки. Для этого рекомендуется обратиться к специалистам по проектированию и монтажу систем вентиляции.

Модернизация существующих вентиляционных систем для увеличения объема воздухообмена

Если в помещении наблюдается недостаточный воздухообмен, существуют различные способы модернизации вентиляционной системы:

  1. Для систем естественной вентиляции:
    • Установка приточных клапанов в стенах или окнах для обеспечения контролируемого притока свежего воздуха
    • Монтаж турбодефлекторов на вытяжные шахты для усиления тяги
    • Очистка и восстановление вентиляционных каналов для снижения их сопротивления
    • Увеличение сечения вентиляционных каналов или добавление дополнительных каналов
  2. Для систем механической вентиляции:
    • Замена вентиляторов на более производительные модели
    • Установка дополнительных вентиляторов для увеличения объема перемещаемого воздуха
    • Оптимизация воздуховодов для снижения аэродинамического сопротивления
    • Внедрение систем автоматизации для оптимального управления воздухообменом

При модернизации существующих систем важно комплексно подходить к проблеме и учитывать все аспекты работы вентиляции. Часто более эффективным решением является полная реконструкция системы с учетом современных требований и технологий.

Практические примеры расчета объема вентиляции для разных помещений

Для лучшего понимания методики расчета объема вентиляции рассмотрим несколько практических примеров для различных типов помещений.

Расчет объема вентиляции для квартиры площадью 50 м²

Исходные данные:

  • Квартира площадью 50 м² с высотой потолков 2,7 м
  • Состав: жилая комната 18 м², спальня 14 м², кухня 10 м², ванная 4 м², туалет 2 м², коридор 2 м²
  • Кухня оборудована электроплитой
  • В квартире проживают 2 человека

Расчет объема вентиляции:

  1. Жилая комната и спальня:
    • Объем помещений: (18 + 14) × 2,7 = 86,4 м³
    • По нормативу 3 м³/ч на 1 м² площади: (18 + 14) × 3 = 96 м³/ч
    • По нормативу 30 м³/ч на человека: 2 × 30 = 60 м³/ч
    • Принимаем большее значение: 96 м³/ч
  2. Кухня с электроплитой:
    • По нормативу не менее 60 м³/ч
  3. Ванная комната:
    • По нормативу не менее 50 м³/ч
  4. Туалет:
    • По нормативу не менее 25 м³/ч

Общий требуемый объем вентиляции для квартиры: 96 + 60 + 50 + 25 = 231 м³/ч.

Для организации такого воздухообмена в квартире можно использовать следующую схему:

  • Приток свежего воздуха через приточные клапаны в жилых комнатах общей производительностью 96 м³/ч
  • Вытяжка из кухни, ванной и туалета общей производительностью 135 м³/ч через существующие вентиляционные каналы, усиленные турбодефлекторами или механическими вентиляторами

Определение необходимого объема воздухообмена для офисного пространства

Исходные данные:

  • Офисное помещение open space площадью 120 м² с высотой потолков 3 м
  • Количество рабочих мест: 15
  • Дополнительно: переговорная комната на 6 человек площадью 20 м²

Расчет объема вентиляции:

  1. Open space:
    • Объем помещения: 120 × 3 = 360 м³
    • По нормативу для офисов 40 м³/ч на человека: 15 × 40 = 600 м³/ч
    • Проверка по кратности воздухообмена (для офисов K = 2-3 час⁻¹): 360 × 2 = 720 м³/ч
    • Принимаем большее значение: 720 м³/ч
  2. Переговорная комната:
    • Объем помещения: 20 × 3 = 60 м³
    • По нормативу для переговорных 30 м³/ч на человека: 6 × 30 = 180 м³/ч
    • Проверка по кратности воздухообмена (для переговорных K = 3-4 час⁻¹): 60 × 3 = 180 м³/ч
    • Принимаем значение: 180 м³/ч

Общий требуемый объем вентиляции для офиса: 720 + 180 = 900 м³/ч.

Для такого офисного пространства рекомендуется приточно-вытяжная система вентиляции с рекуперацией тепла. Система должна обеспечивать возможность регулирования объема воздуха в зависимости от фактической загруженности помещений. Расчет и монтаж такой системы лучше доверить специалистам по проектированию и монтажу систем вентиляции.

Особенности расчета объема вентиляции для помещений с повышенной влажностью

Расчет объема вентиляции для помещений с повышенной влажностью имеет ряд важных особенностей, требующих особого внимания. К таким пространствам относятся бассейны, сауны, ванные комнаты, прачечные, а также определенные производственные помещения.

При определении необходимого объема вентиляции для влажных помещений необходимо учитывать следующие факторы:

  • Интенсивность испарения влаги с водных поверхностей
  • Температурный режим помещения
  • Наличие специфических загрязнителей (хлор в бассейнах, пар в саунах)
  • Предотвращение конденсации на поверхностях
  • Особые требования к воздухообмену согласно СП 60.13330.2020

Для бассейнов и аквапарков объем вентиляции рассчитывается с учетом площади водного зеркала по формуле:

L = F × W × K, где:

  • L — требуемый объем вентиляции (м³/ч)
  • F — площадь водного зеркала (м²)
  • W — коэффициент испарения (от 30 до 60 в зависимости от температуры воды и интенсивности использования)
  • K — коэффициент, учитывающий наличие укрытий водной поверхности в нерабочее время (0,5-1,0)

Для ванных комнат и душевых нормативные требования предписывают кратность воздухообмена от 6 до 10 раз в час. При этом для домашних ванных комнат минимальный объем вытяжки должен составлять 50 м³/ч.

Для саун и бань рекомендуется использовать повышенный объем вентиляции — не менее 10-15 кратностей воздухообмена в час. При этом система должна обеспечивать быстрое удаление влаги после окончания процедур.

Особое внимание уделяется предотвращению образования конденсата на поверхностях. Для этого расчетный объем вентиляции увеличивают на 15-20% по сравнению со стандартными значениями.

В помещениях с повышенной влажностью рекомендуется устанавливать механические системы вентиляции, так как естественная вентиляция часто оказывается неэффективной из-за высокой концентрации водяных паров. Для оптимальной организации воздухообмена рекомендуется использовать приточные клапаны, обеспечивающие регулируемый приток свежего воздуха.

При необходимости точного расчета объема вентиляции для специфических помещений с высокой влажностью рекомендуется обратиться к специалистам, предлагающим услуги проектирования и монтажа систем вентиляции.

Использование специализированного оборудования для влажных помещений

При организации вентиляции влажных помещений особое внимание следует уделять выбору оборудования, способного эффективно функционировать в условиях повышенной влажности. Стандартные вентиляционные устройства в таких условиях быстро выходят из строя из-за коррозии и оседания конденсата на электрических компонентах.

Ключевые требования к вентиляционному оборудованию для влажных помещений:

  • Корпуса из нержавеющей стали или специальных антикоррозийных материалов
  • Класс защиты электрических элементов не ниже IP54
  • Гидрофобное покрытие вентиляционных каналов
  • Усиленная теплоизоляция воздуховодов для предотвращения конденсации
  • Встроенные системы отвода конденсата

Для помещений с повышенной влажностью отлично подходят турбодефлекторы, которые усиливают естественную тягу за счет энергии ветра. Этот вид оборудования не требует электроэнергии, что повышает безопасность эксплуатации во влажной среде и снижает эксплуатационные расходы.

Для обеспечения притока свежего воздуха рекомендуется использовать специализированные приточные клапаны с гидрорегулируемыми мембранами, автоматически регулирующими воздушный поток в зависимости от уровня влажности в помещении.

Осушители воздуха становятся важным дополнением к вентиляционным системам во влажных помещениях. Они могут работать в паре с вентиляторами, создавая комплексную систему контроля микроклимата. В особо влажных помещениях целесообразно устанавливать вентиляционные системы с функцией осушения воздуха.

Для бассейнов и спа-зон применяются специальные вентиляционные установки с теплообменниками, которые не только удаляют избыточную влагу, но и возвращают тепло, содержащееся в удаляемом воздухе. Это значительно повышает энергоэффективность всей системы.

При проектировании систем вентиляции для влажных помещений рекомендуется обращаться к специалистам, предлагающим услуги проектирования и монтажа систем вентиляции, которые учтут все нюансы и особенности конкретного объекта.

Современные системы автоматизации позволяют создавать интеллектуальные вентиляционные системы для влажных помещений. Датчики влажности, интегрированные с контроллерами вентиляторов, обеспечивают оптимальный режим работы в зависимости от текущих условий. Такие системы могут увеличивать объем вентиляции при повышении уровня влажности и снижать интенсивность воздухообмена при нормализации параметров, что обеспечивает энергоэффективность без ущерба для качества микроклимата.

Заключение

Понимание того, что такое объем вентиляции и как правильно его рассчитать, является фундаментом для создания здоровой и комфортной среды в помещениях любого назначения. Правильно определенный объем воздухообмена гарантирует оптимальный микроклимат и предотвращает множество проблем, связанных с недостаточной или избыточной вентиляцией.

В статье мы рассмотрели различные методы расчета объема вентиляции: от простых формул на основе кратности воздухообмена до сложных инженерных расчетов с учетом загрязняющих веществ. Выбор конкретного метода зависит от назначения помещения, его особенностей и требуемой точности результата.

Нормативная база по вентиляции регулярно обновляется, отражая современные требования к качеству воздуха в помещениях. Следование актуальным стандартам не только обеспечивает соответствие законодательству, но и гарантирует создание здоровой атмосферы для людей, находящихся в помещениях.

При выборе и установке вентиляционного оборудования необходимо учитывать расчетный объем вентиляции и специфические особенности помещения. Различные типы систем, от естественной вентиляции с использованием приточных клапанов и турбодефлекторов до сложных механических систем с рекуперацией тепла, имеют свои преимущества и ограничения.

Для обеспечения эффективной работы вентиляционной системы в течение всего срока эксплуатации рекомендуется периодически проверять соответствие фактического объема вентиляции расчетным значениям и при необходимости производить корректировку системы.

В случае сложных объектов или специфических требований к микроклимату рекомендуется обращаться к профессионалам, специализирующимся на проектировании и монтаже систем вентиляции. Это позволит избежать ошибок при определении необходимого объема вентиляции и выборе соответствующего оборудования.

Правильно спроектированная и установленная система вентиляции с оптимальным объемом воздухообмена — это инвестиция в здоровье, комфорт и долговечность здания, которая окупается на протяжении всего жизненного цикла объекта.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров.

Подберём бесплатно оптимальное решение

Скомплектуем оборудование под Ваши исходные данные. Осуществим монтажные работы.

Товары из статьи
Обратный звонок
Запрос успешно отправлен!
Имя *
Телефон *
Предзаказ
Предзаказ успешно отправлен!
Имя *
Телефон *
Добавить в корзину
Название товара
1 шт.
Перейти в корзину
