Принцип действия счетчиков газа бытовых СГБ-1,8 ocнован на преобразовании объема газа, прошедшего через счетчик в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний, с последующим подсчетом на электронном блоке измерения объема газа.

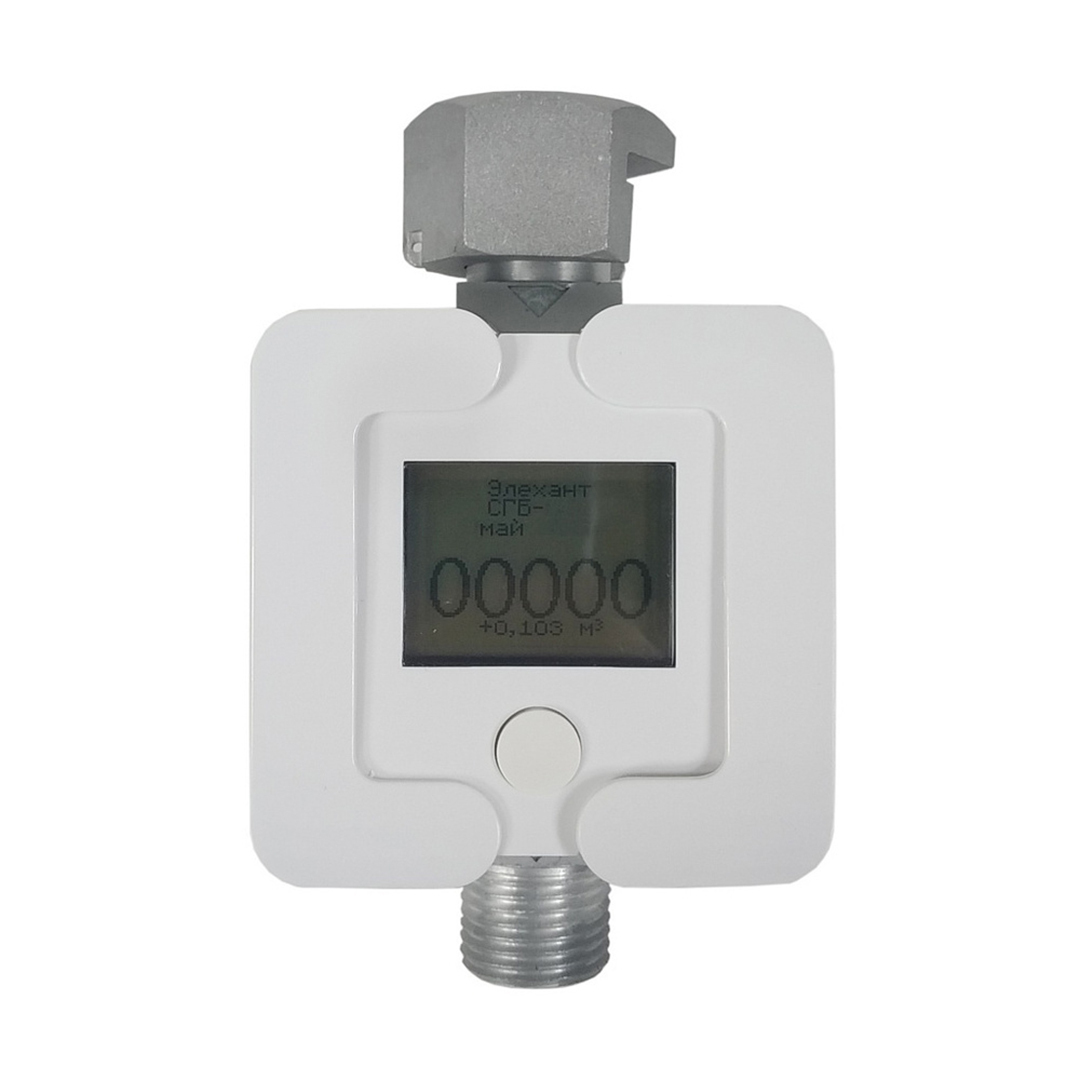

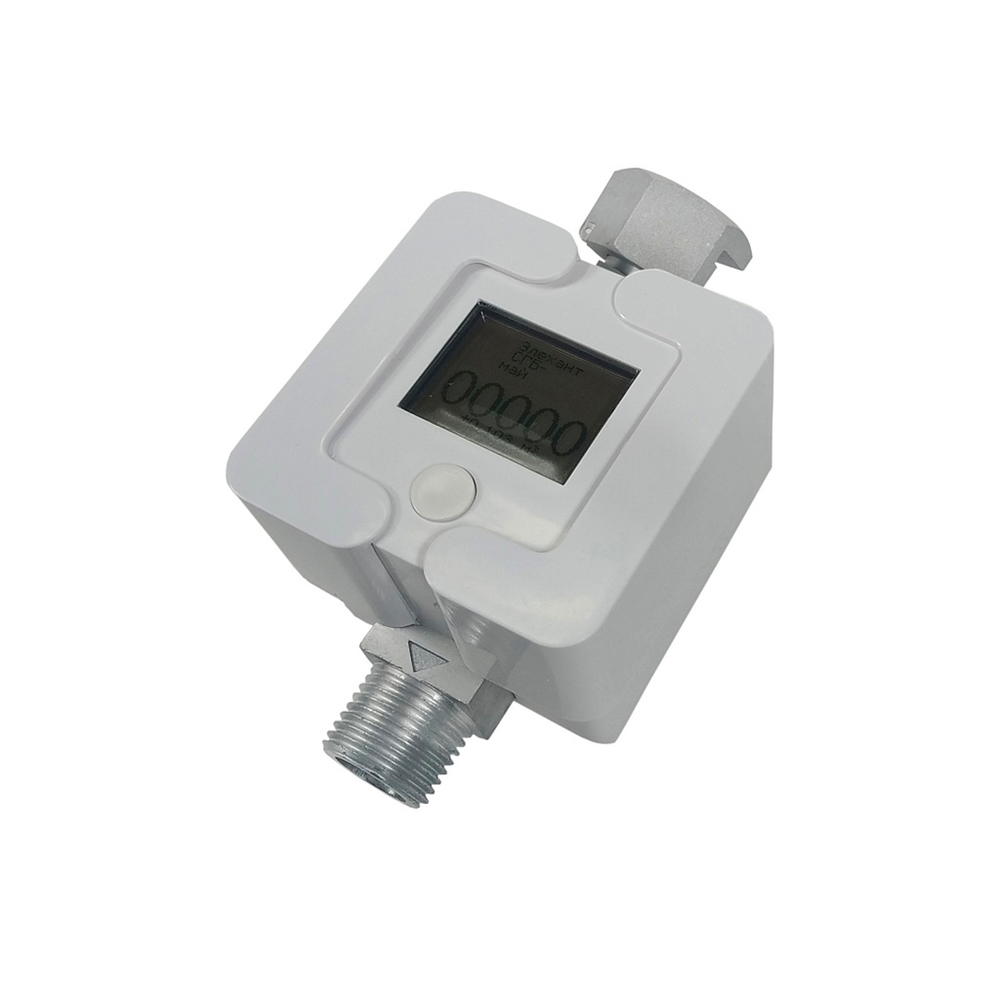

Счетчики состоят из следующих ocновных узлов:
- корпус с расположенным в нем струйным генератором, пьезоэлементом и входными и входными присоединительными патрубками ;
- электронньй блок;
- элемент питания;
- две пластиковые накладки.

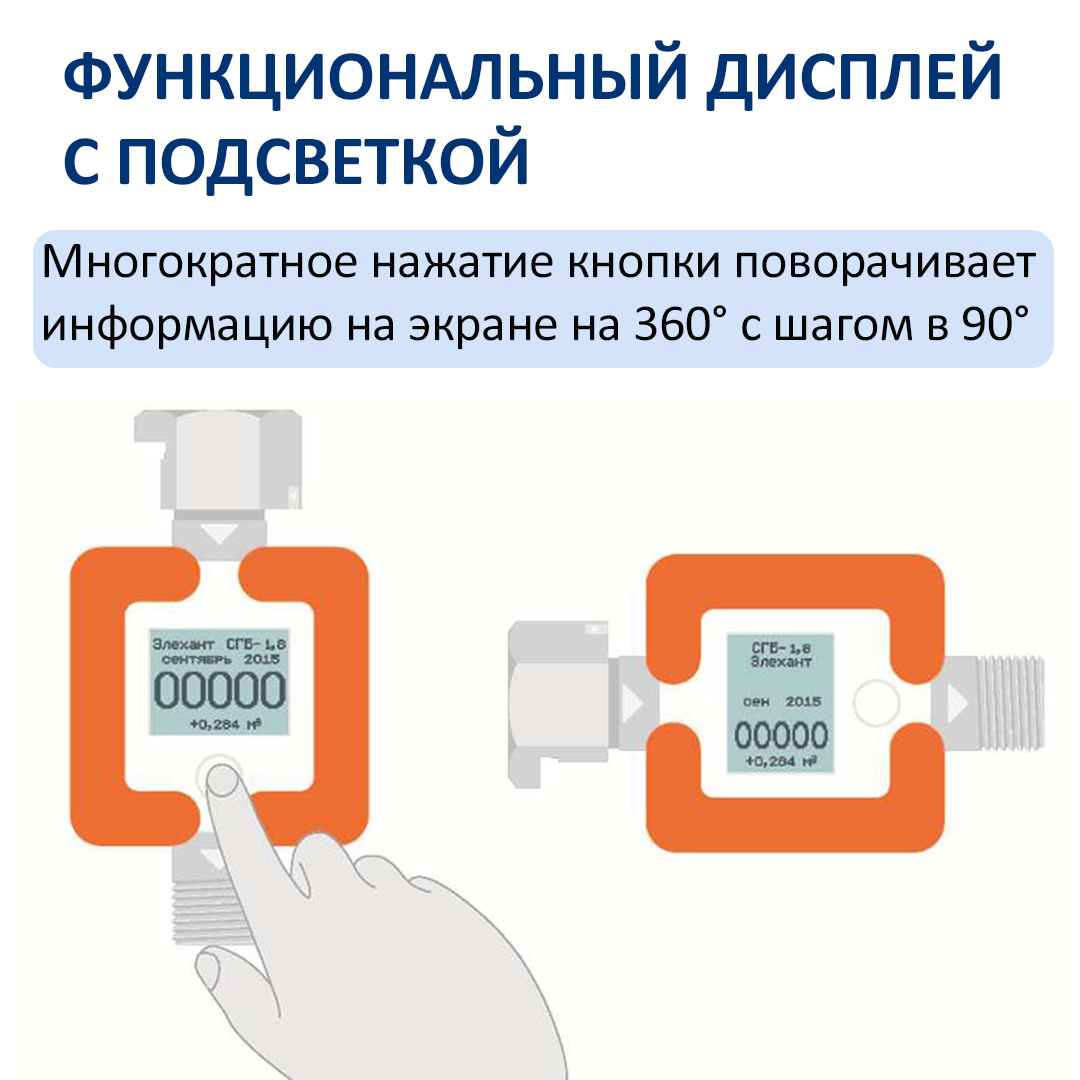

Счетчики имeют отчетное устройство на жидкокристаллическом индикаторе.
Программное обеспечение
Наименование программного обеспечения - Основная программа СГБ-1,8
Идентификационное наименование программного обеспечения - Prog18.hex
Номер версии (идентификационный номер) программного обеспечения - 1.0
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) - F9AC
Алгоритм вычисления цифрового идентификатора программного обеспечения - CRC16
Примечание - допускается замена программного обеспечения на более новую версию.
Метрологические и технические характеристики
|
Диаметр условного прохода, мм |
15 |
|
Диапазон измеряемых расходов, м3/ч |
от 0,03 до 1,8 |
|
Пределы допускаемой основной относительной погрешности счетчика, %, равны в диапазоне расходов: - от Q min до 0,2 Q max - от 0,2 Q max до Q max |
±2,5 ±1,5 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной в пределах рабочего диапазона температур на каждые 10 °С изменения температуры, % |
±0,5 |
|
Наименьшая цена деления отчетного устройства, м3 |
0,001 |
|
Емкость отсчетного устройства, м3, не менее |
99999,999 |
|
Напряжение питания, В |
3,6 |
|

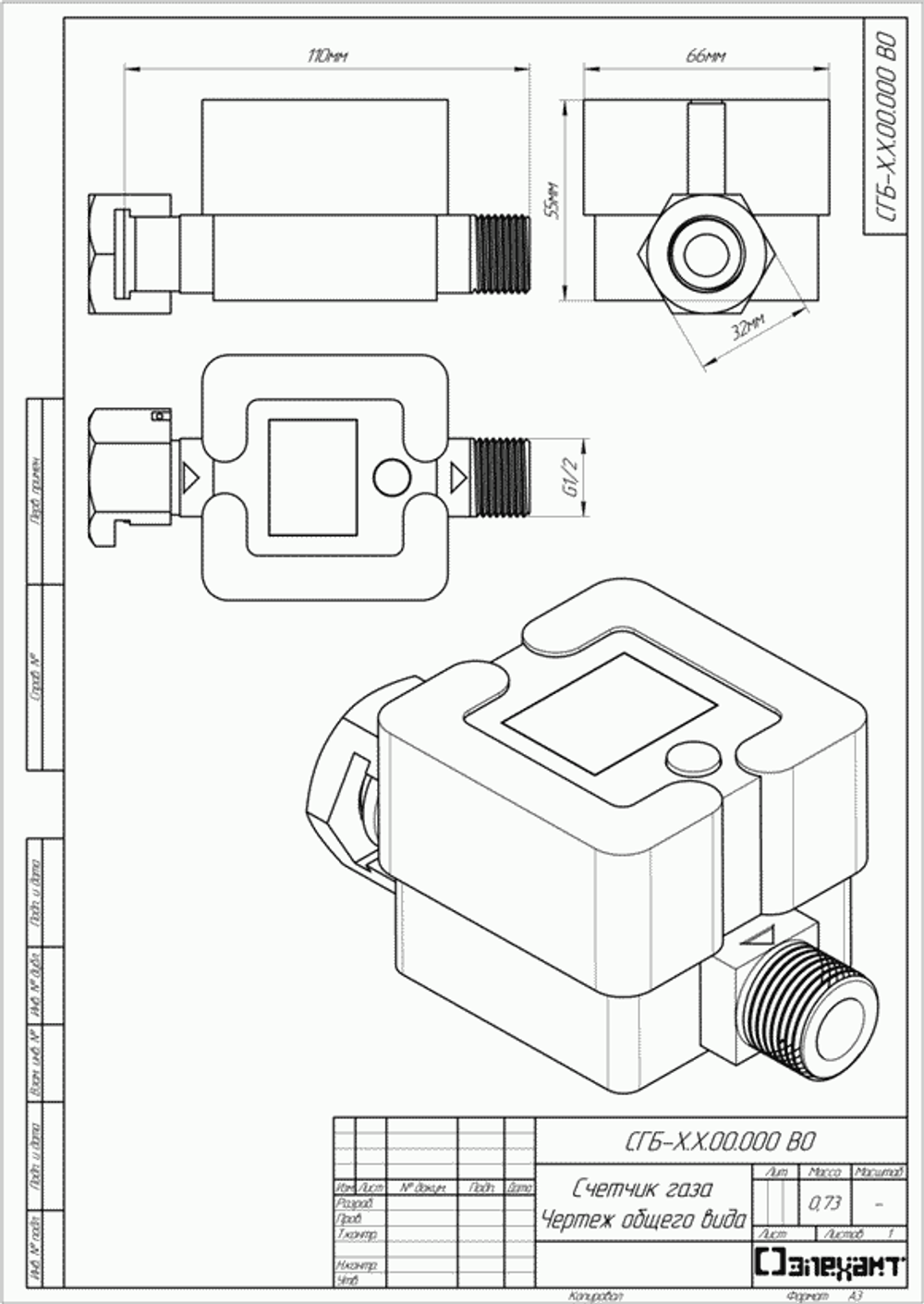

Габаритные размеры, мм, не более |
110х66х55 |
|
Масса, кг, не более |
0,3 |
|
Средний срок службы, лет, не менее |
24 |
|
Средняя наработка на отказ, ч, не менее |
120000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от минус 10 до плюс 50 от 30 до 80 от 84 до 106,7 |
