OKFIL с ручкой: коротко

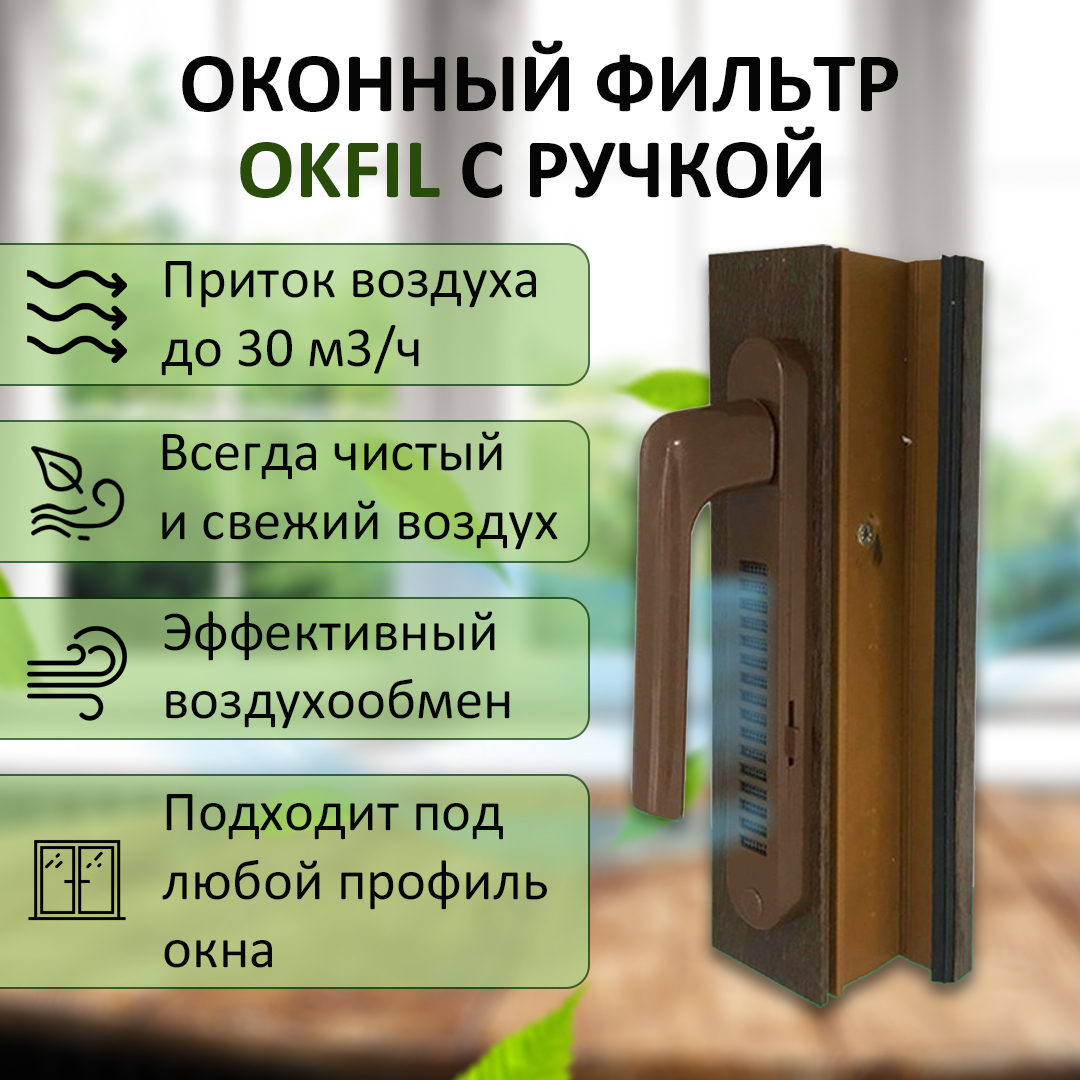

Оконный фильтр OKFIL с ручкой, коричневый — приточный клапан на раму окна. Приток идёт сквозь раму по пяти воздуховодам 10/12 мм и затем через два фильтрующих элемента. Корпус с ручкой ставят на место прежней: по сайту производителя он «монтируется на место старой ручки».

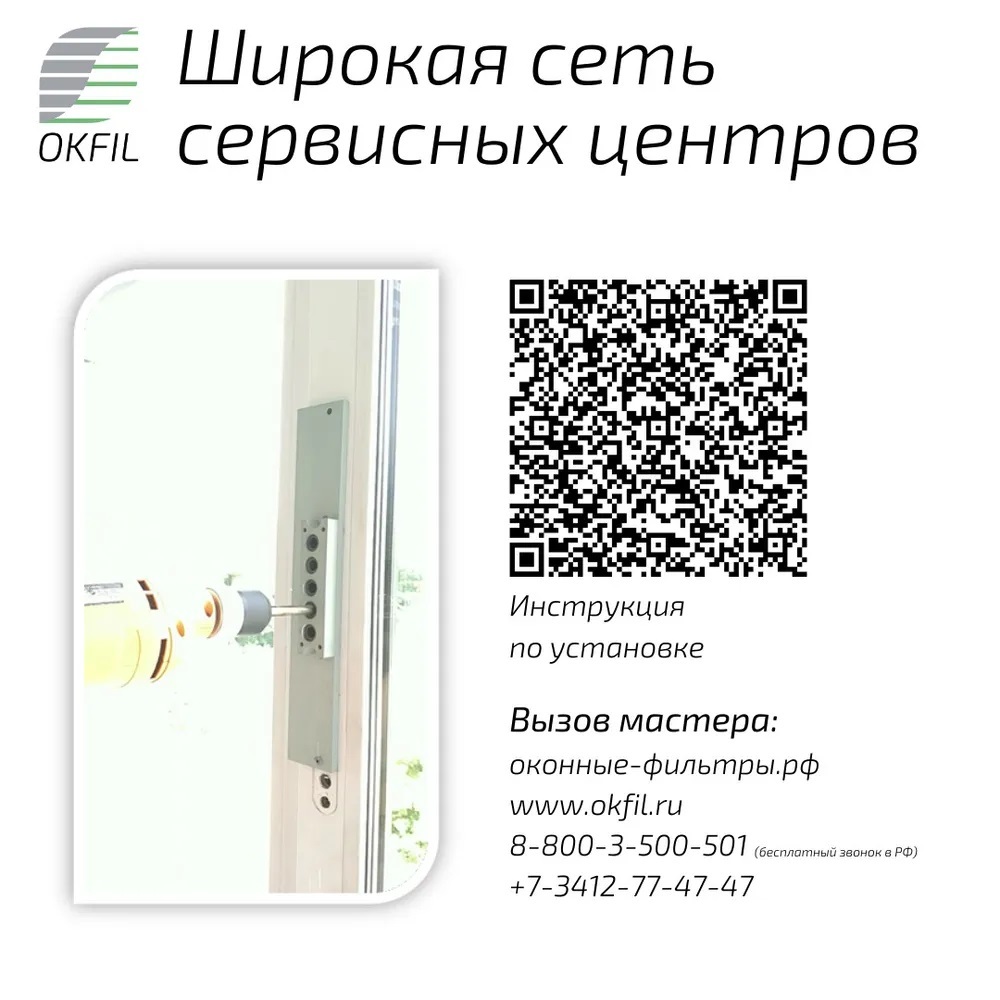

Установка OKFIL с ручкой на окно
Наклон 4–6° нужен для створки, а в импосте или глухой раме отверстия делают под прямым углом. До монтажа стоит проверить тягу вытяжки салфеткой. Норма производителя — один фильтр на 10 квадратных метров.
Расход OKFIL (коричневый) в испытаниях
Чем плотнее пара фильтров, тем меньше воздуха; протокол испытаний:
| Фильтры | 10 Па | 30 Па | 50 Па | 70 Па | 100 Па |
|---|
| G3+F5 | 12 | 17 | 22 | 27 | 30 |
| G3+G3 | 25 | 35 | 46 | 57 | 63 |
| без фильтра | 30 | 42 | 55 | 68 | 75 |
Расход указан в м³/ч.
Что ещё показал протокол OKFIL
Чем плотнее фильтры, тем тише: 48 дБА с G3+F5, 41 дБА с G3+G3, 36 дБА без фильтров. Теплозащита открытого клапана — 0,769 / 0,756 / 0,750 м²·°C/Вт. Клапан работает при −60…+80 °C.
Сменные элементы OKFIL
Два уровня фильтрации — два элемента; протокол даёт данные для G3+F5 и G3+G3. Замена — 2–4 раза в год, одного элемента хватает на 4–6 месяцев. Купить на замену: картридж для оконного фильтра.
OKFIL с ручкой в цифрах
| Характеристика | Значение |
|---|
| Артикул для заказа | ОФ-2 |
| Звукоизоляция при открытом клапане | 48 / 41 / 36 дБА |
| Температура | −60…+80 °C |
| Протокол | «Вега-тест» № 002/С-04/07/22 от 04.07.2022 |

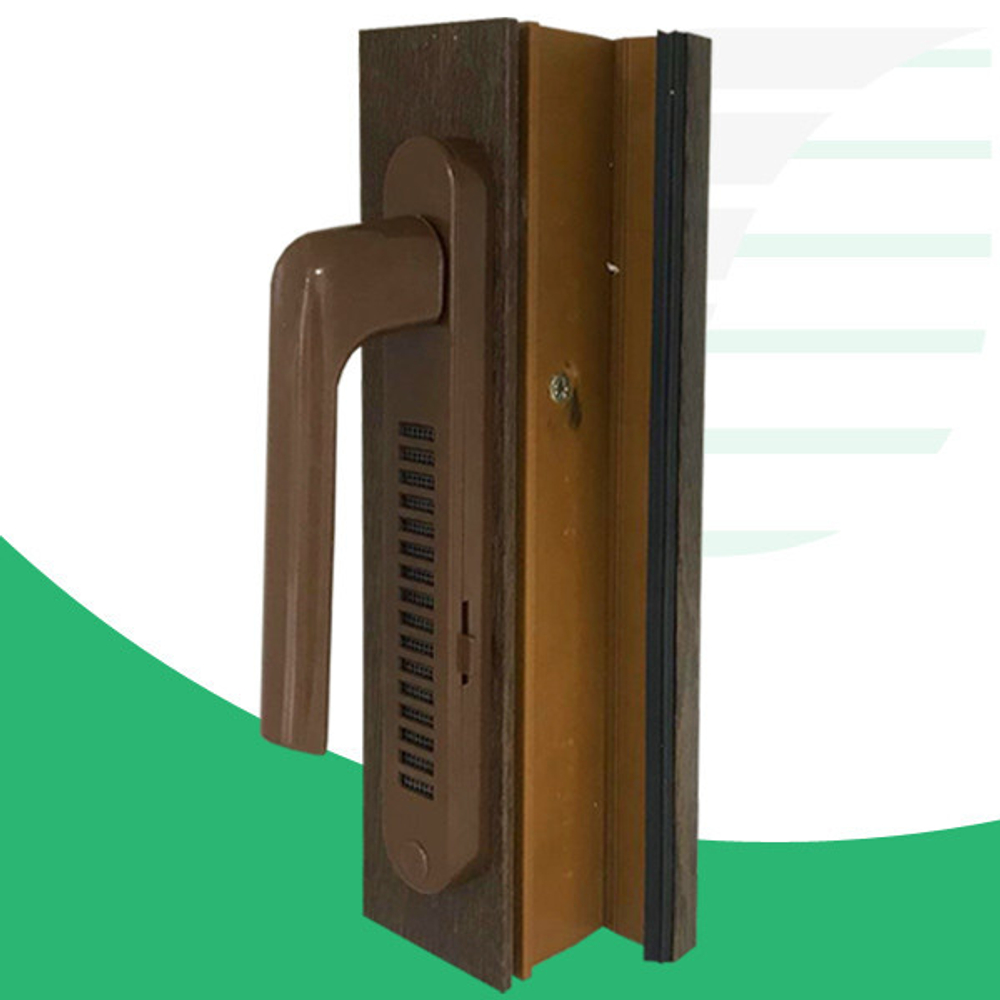

| Исполнение | с ручкой, коричневый |

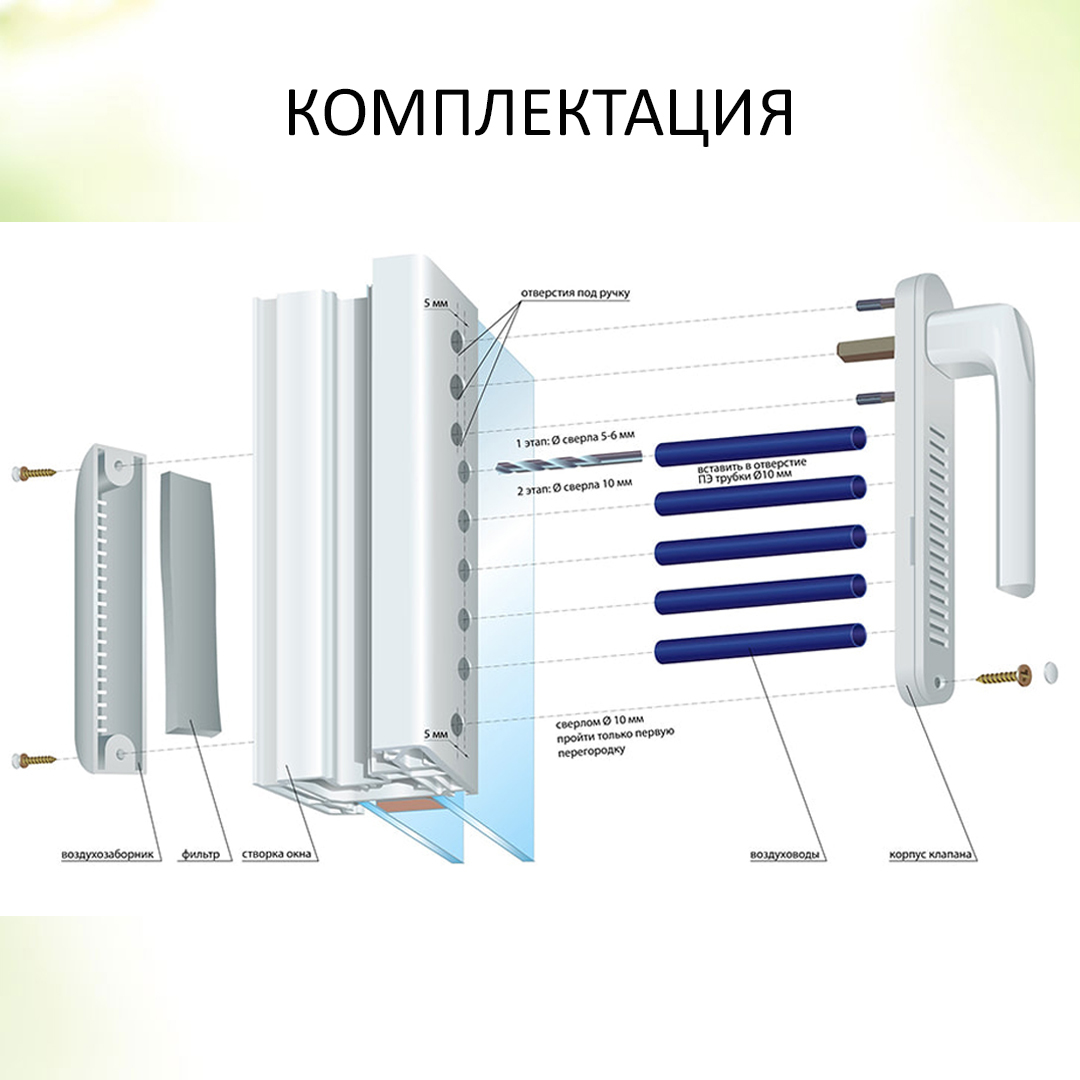

| Воздуховоды в раме | 5 шт, диаметр 10/12 мм |
| Расход при 10 Па | 12 м³/ч с G3+F5, 25 с G3+G3, 30 без фильтров |
Выбор исполнения OKFIL
Оконные модели рядом с OKFIL (коричневый)
Сравните со щелевыми моделями на створке: NovaVent MAX, SKF, WV350.
| Модель | Расход при 10 Па, м³/ч | Шум по документу | Фильтр | Где стоит |
|---|
| OKFIL с ручкой — эта модель | 12 (G3+F5) или 25 (G3+G3) | звукоизоляция 48 или 41 дБА | два элемента | рама окна, 5 отверстий |
| NovaVent MAX | до 32 | звукоизоляция окна 39 дБА | G3 | створка, без сверления |
| SKF с фильтром | не указан | нет данных | G3 | створка |
| WV350 | не указан | нет данных | не указан | створка, без сверления |
Шум производители измеряют по-разному: снижение уличного шума, звукоизоляцию окна или снижение звукоизоляции стены ΔRw. Сравнивать можно только одинаковые показатели.
Что спрашивают про OKFIL
Чем это исполнение отличается от других OKFIL?
Ручкой и цветом: с ручкой, коричневый. Фильтры и воздуховоды у исполнений одни и те же.
Сколько воздуха даёт OKFIL?
При 10 Па — 12 м³/ч с фильтрами G3+F5 и 25 м³/ч с G3+G3.
Нужна ли вытяжка?
Да, без работающей вытяжки приток не пойдёт; её проверяют салфеткой.
Сколько фильтров нужно на комнату?
Один OKFIL на каждые 10 м² — так советует производитель.
Все модели — в разделе приточные клапаны: стеновые и оконные, с фильтром.
Источники сведений
- Протокол испытаний OKFIL, «Вега-тест», 2022 — таблица результатов
- Инструкция по установке оконного фильтра OKFIL, версия 1.1
- Сайт производителя: оконные-фильтры.рф, главная
- Сайт производителя: okfil.ru, главная
- Описание и характеристики товара в каталоге power-vent.ru
- Протокол испытаний OKFIL, «Вега-тест», 2022 — титульный лист
