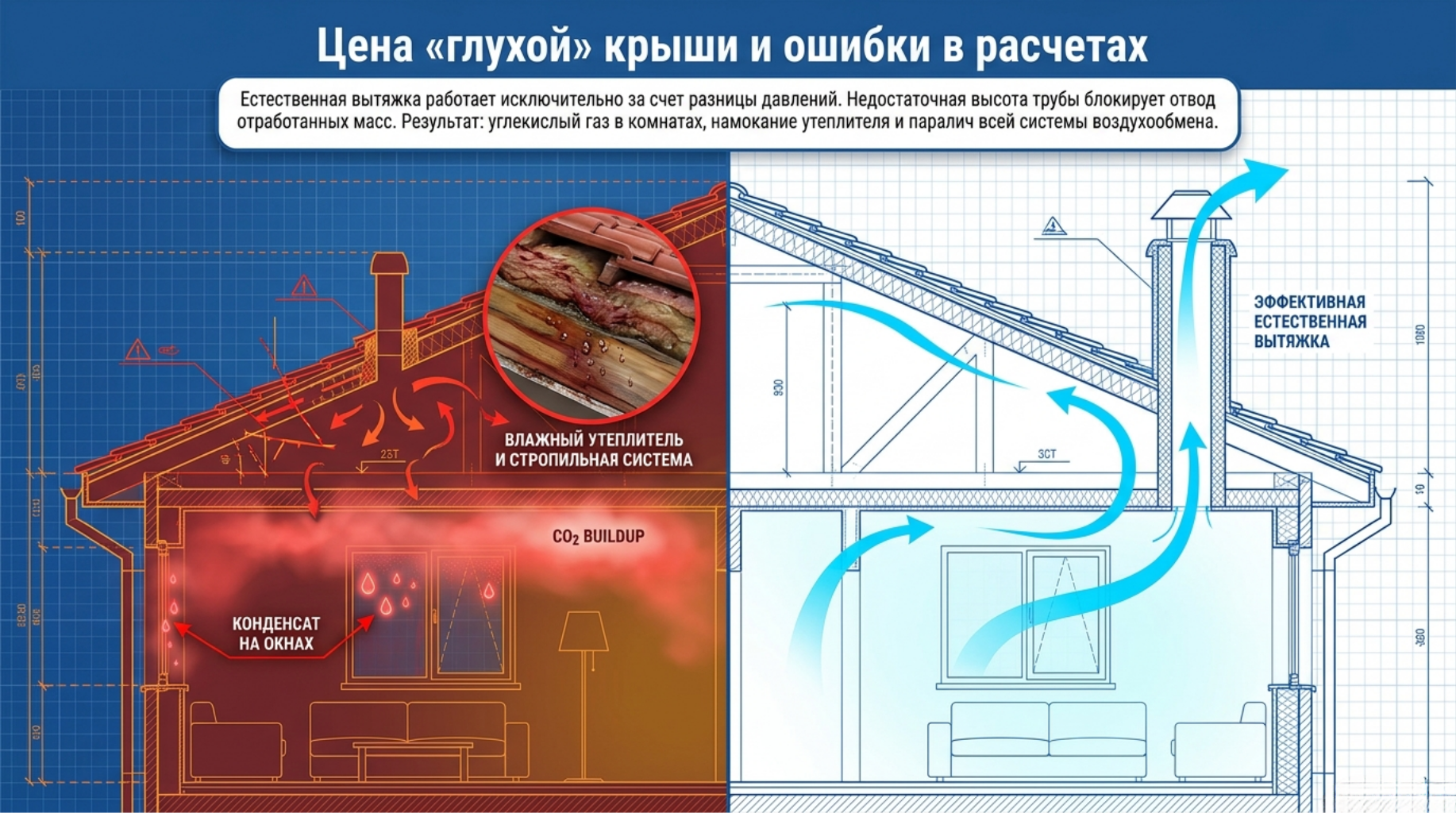

Проектирование инженерных сетей не допускает случайных параметров. Закономерный вопрос, какой должна быть высота вентиляционной трубы, возникает на этапе сборки кровельного пирога. Ошибка в расчетах вызывает обратную тягу. В дом затягивается холодный воздух. Выверенная высота вентиляционной трубы в частном доме выводит устье шахты из зоны аэродинамической тени. Инженерная связка вентиляционная труба крыша высота — это единый расчетный механизм. Застройщики часто пытаются выяснить, какая высота трубы на крыше соответствует СНиП. Базовая высота трубы на крыше жестко привязана к геометрии ската. Конечная высота вентиляционной трубы определяет эффективность воздухообмена. Разберем строгую физику выбора между стандартами 500 и 700 мм.
Нормативная база СНиП: привязка к коньку

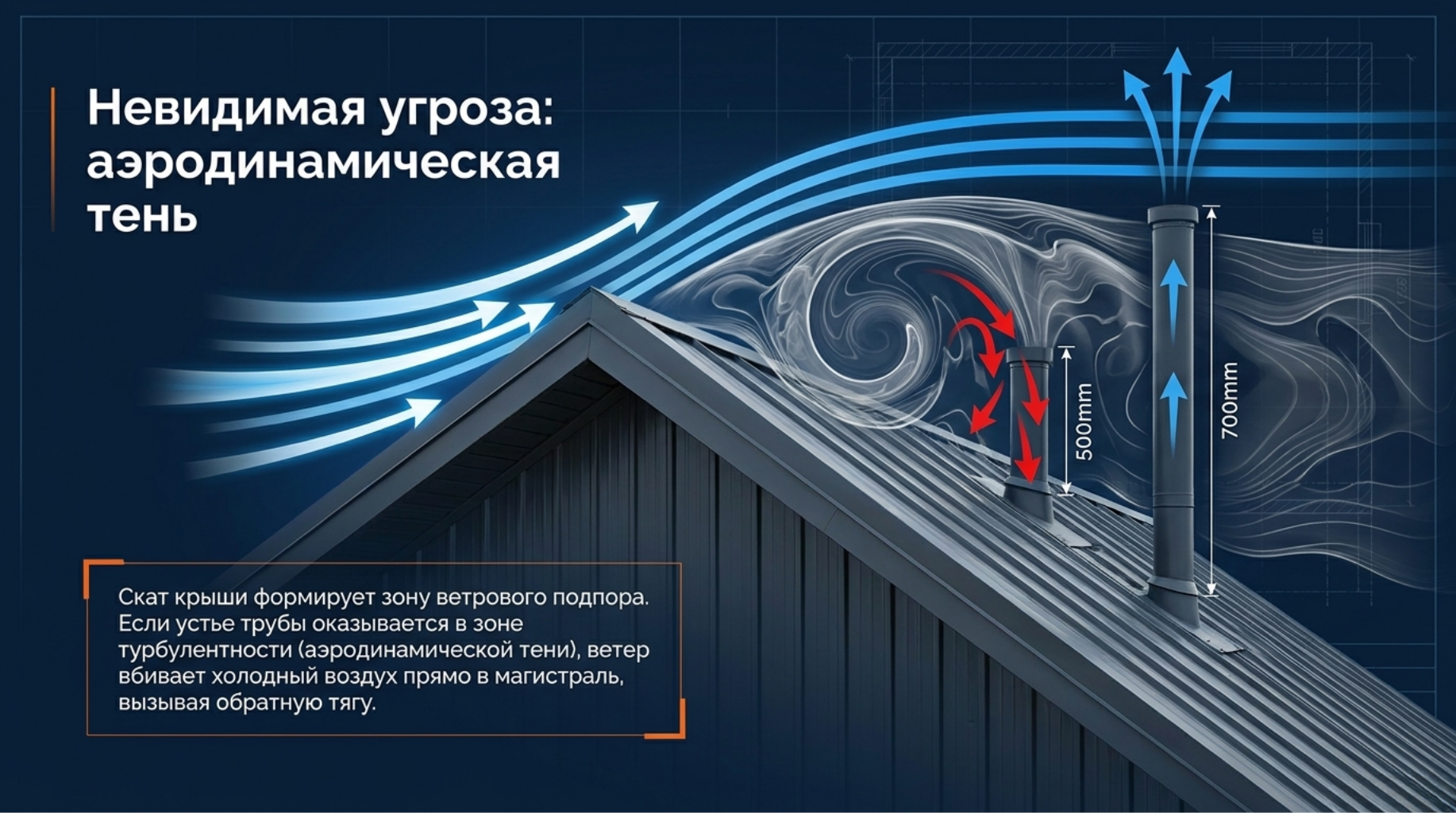

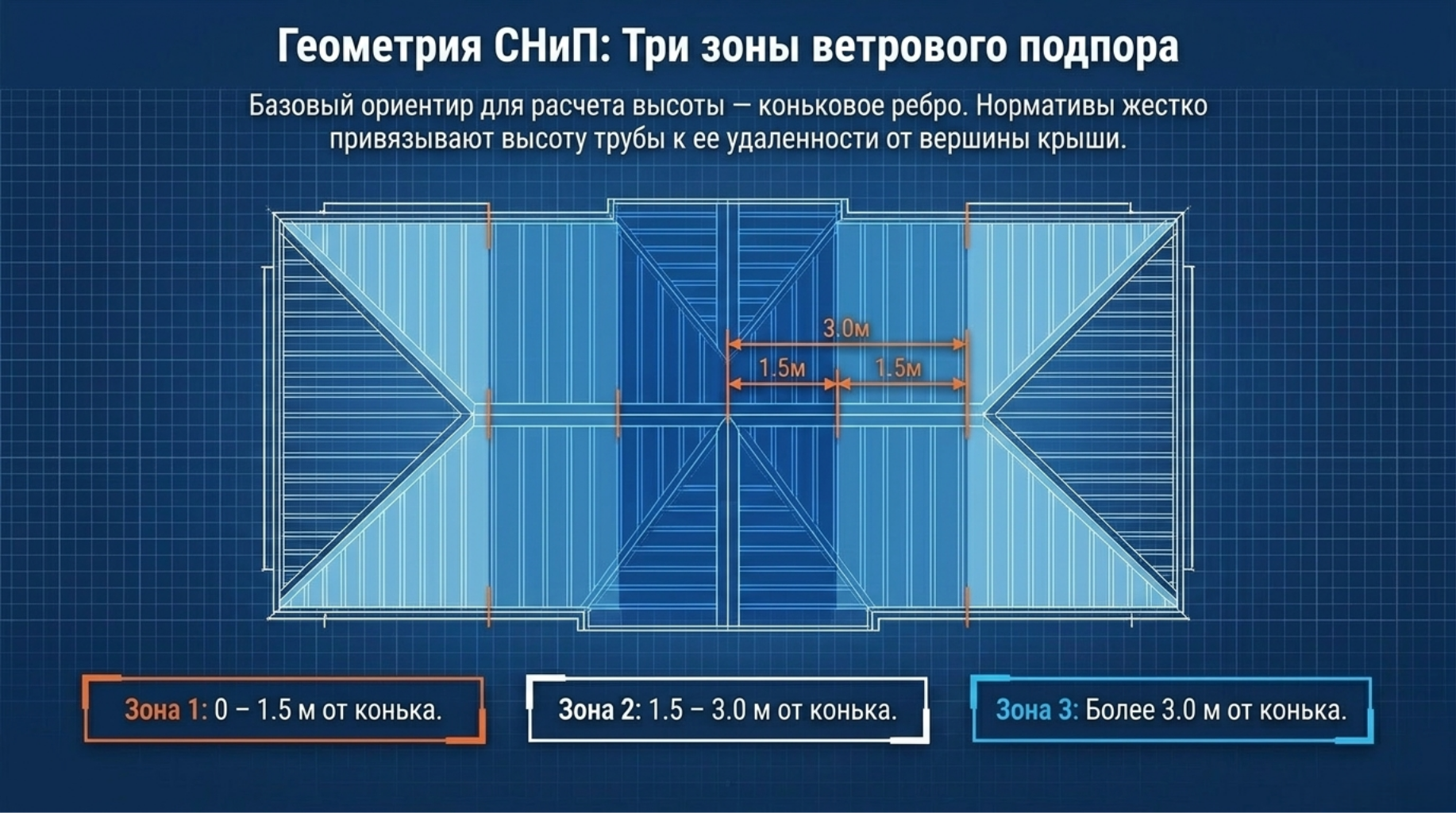

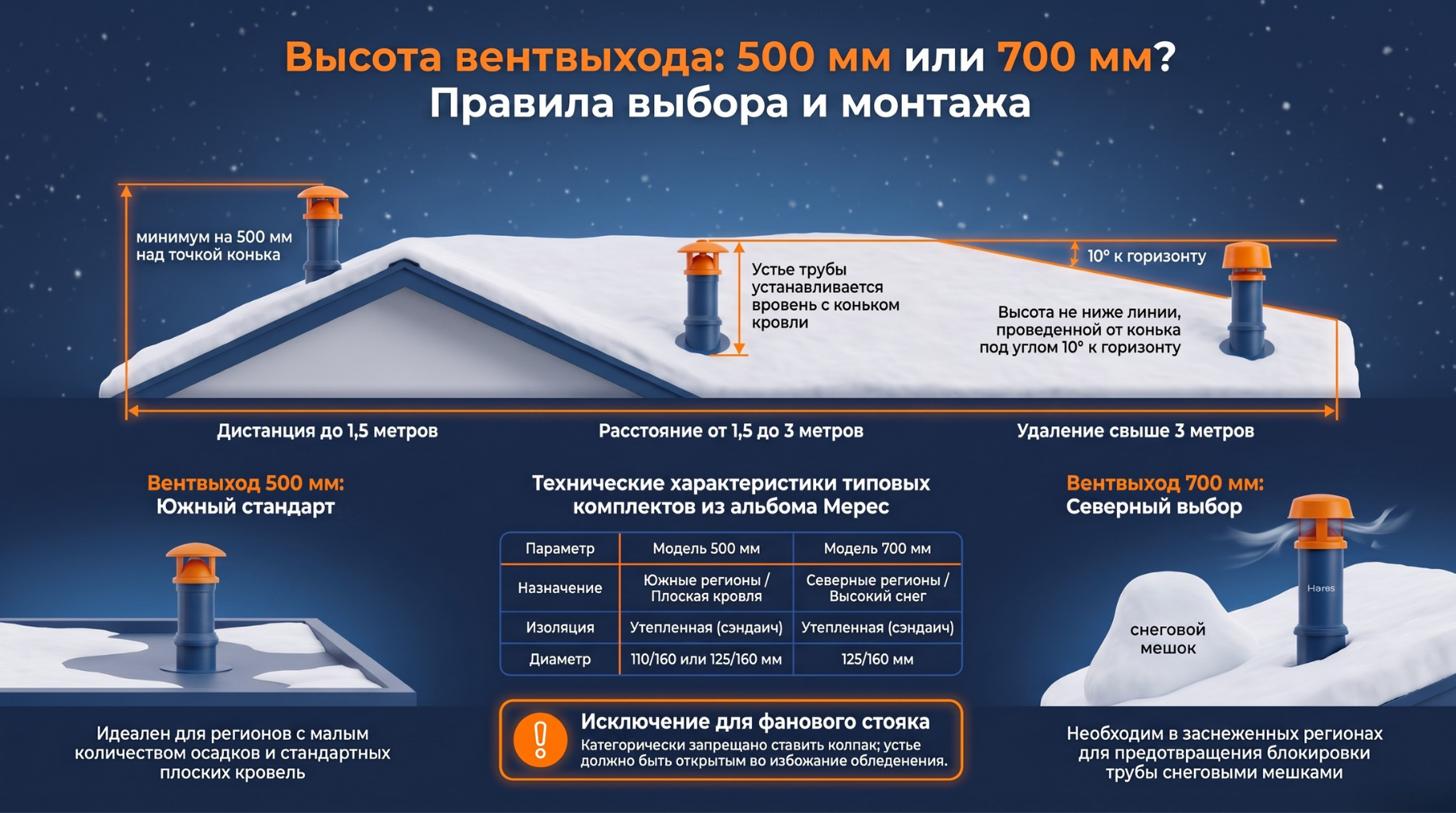

Любой расчет высоты вентиляционной трубы подчиняется законам строительной физики. Базовый ориентир — коньковое ребро. Нормативная высота трубы на крыше от конька закреплена в сводах правил СП 60.13330.2020. Скат формирует зону ветрового подпора. Правильная высота трубы на крыше относительно конька вычисляется по трем жестким алгоритмам.
Удаление до 1,5 метров
При близком расположении к вершине кровли действуют строгие ограничения. Здесь высота вентиляционной трубы от конька крыши обязана превышать высшую точку на 0,5 метра. Это гарантирует захват воздушного потока.
Дистанция от 1,5 до 3 метров
При смещении канала к середине ската условия смягчаются. Достаточная высота вентиляционной трубы относительно конька — вровень с коньковым ребром. Ветер беспрепятственно обдувает устье.
Расстояние свыше 3 метров
При расположении близко к карнизному свесу применяется геометрия. Чертится условная линия под углом 10 градусов вниз от конька к горизонту. В этой плоскости высота вентиляционной трубы должна быть не ниже данной расчетной линии. Таким образом формируется идеальная высота трубы на крыше. Если домовладелец не знает, как рассчитать высоту вентиляционной трубы, инженеры рекомендуют строить масштабированный чертеж фасада.

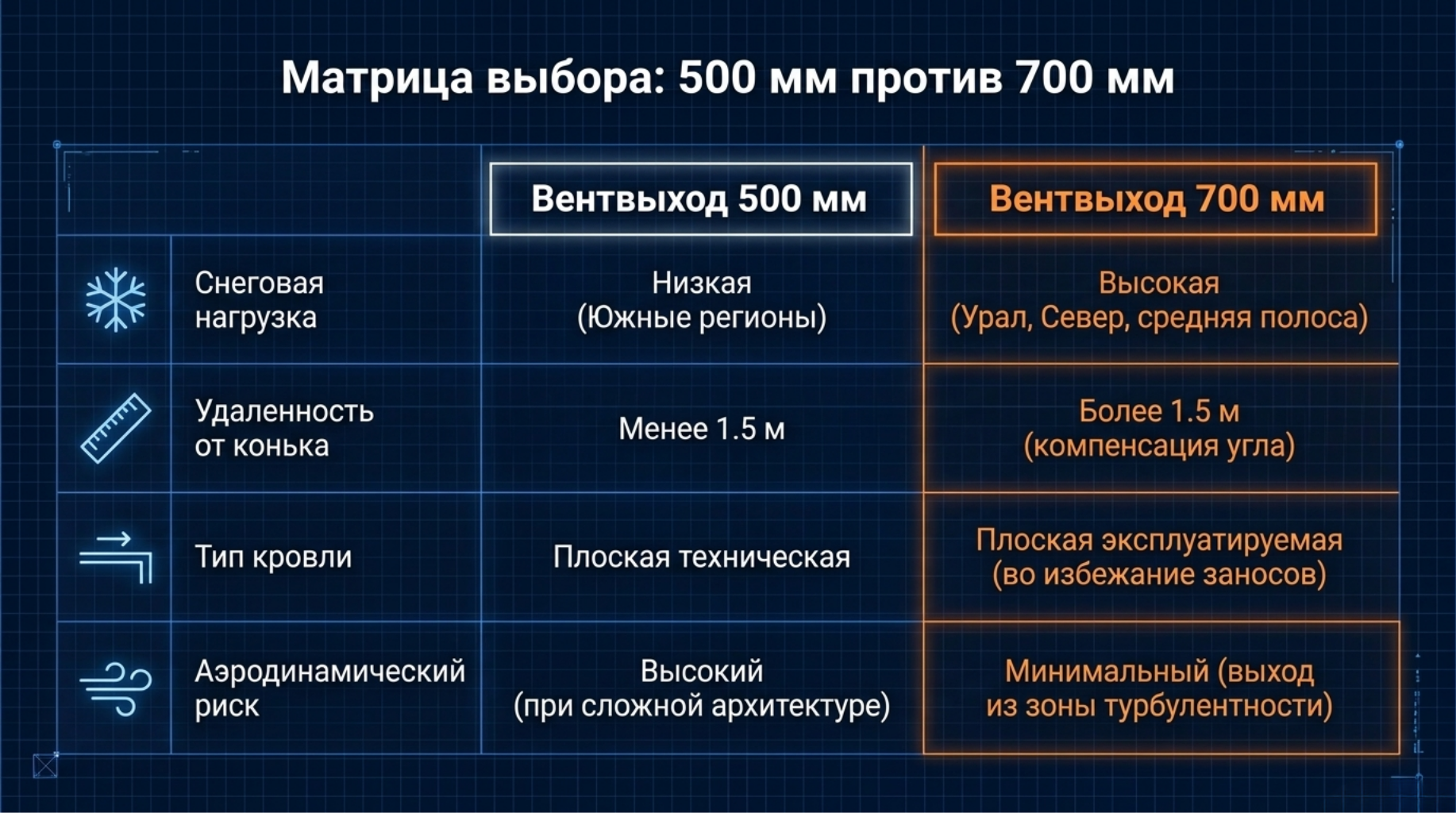

Стандарты производителей: 500 мм против 700 мм

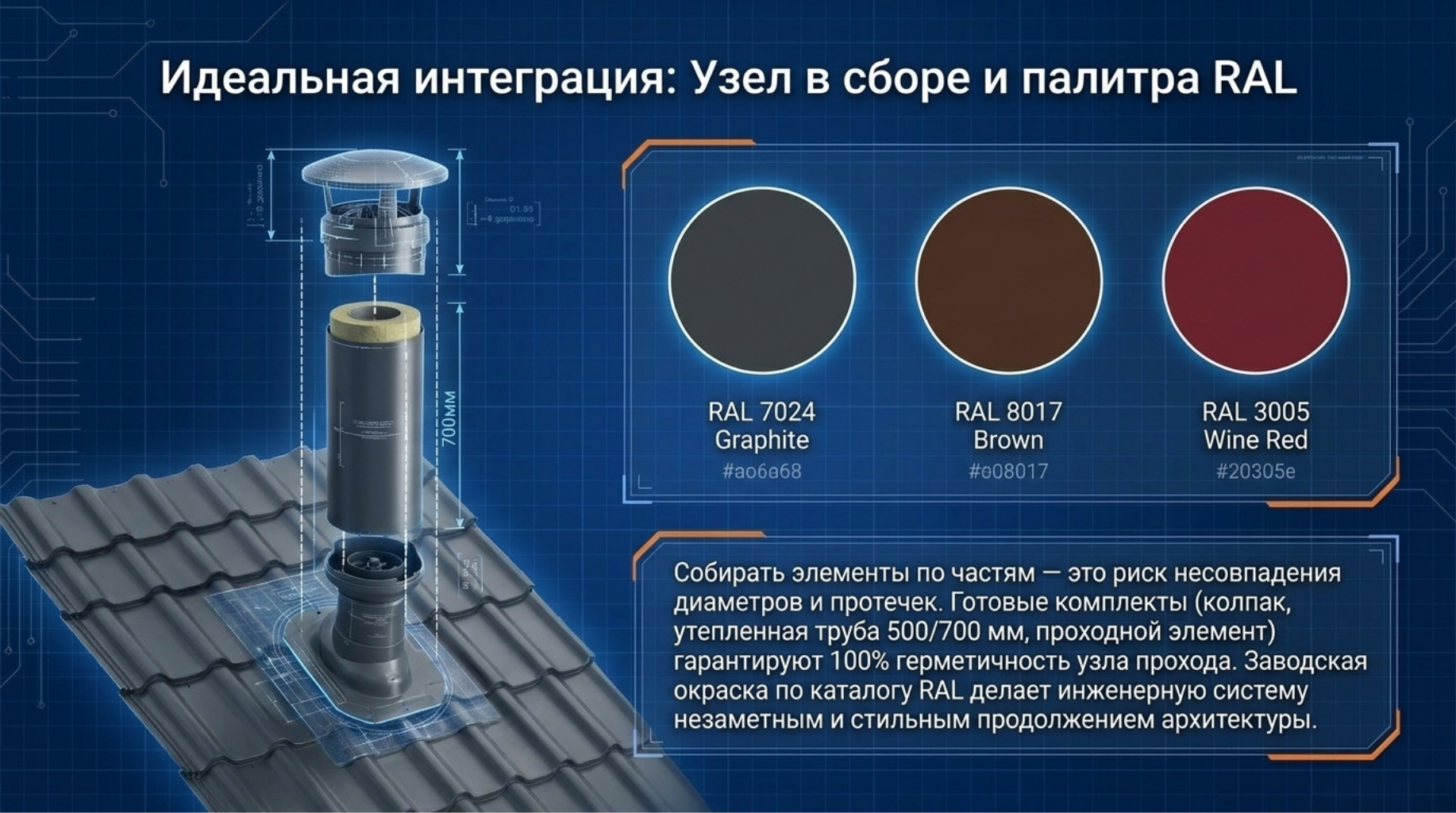

Заводы выпускают готовые утепленные сэндвич-трубы. Выбор номинала зависит от климатической зоны. Стандартная высота вентиляционного выхода составляет 500 мм или 700 мм. Базальтовая изоляция гильзы смещает точку росы на улицу, исключая образование конденсата.
Когда достаточно 500 мм
Короткие гильзы предназначены для южных широт. Юг прощает низкий монтаж из-за малого количества осадков. Но какая высота трубы на крыше выдержит уральскую зиму? Ответ кроется в объеме осадков.

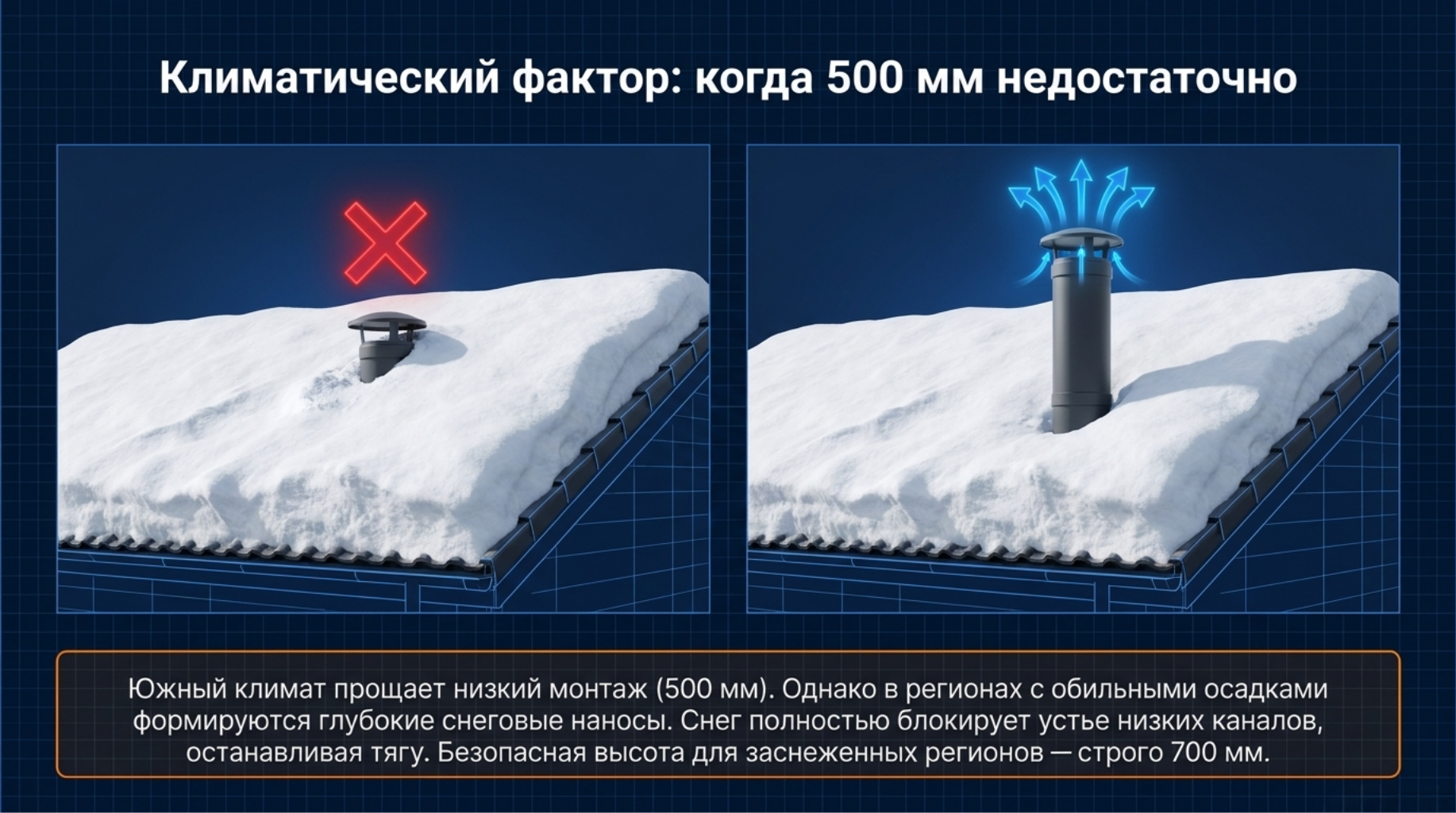

Снеговые мешки и необходимость 700 мм
На севере обильные снегопады формируют глубокие наносы. Сугробы на металлочерепице легко перекрывают полуметровый срез. Безопасная высота вентиляционной трубы на крыше для заснеженных регионов составляет строго 700 мм. Снег полностью блокирует устье низких каналов. Тяга прекращается. Если высота труб вентиляции на крыше недостаточна, влажный пар не выходит наружу. Намокает стропильная система. Утепленный выход высотой 700 мм надежно возвышается над снеговым покровом.
Специфика строений: дом, котельная, баня
Назначение здания меняет параметры. Проектная высота трубы на крыше дома отличается от требований к пожароопасным объектам.
Жилой коттедж
Отвод воздуха из санузлов и кухонь содержит много пара. Безупречная высота вентиляционной трубы над крышей частного дома защищает утеплитель от намокания. Если применяется проходной элемент (мастер-флеш), стык герметизируется полиуретановым составом.
Банные комплексы
Парилка генерирует экстремальную влажность. Стабильная высота трубы на крыше бани обеспечивает моментальный сброс переувлажненного воздуха. Геометрия строения важна. Нормативная высота трубы в бане на двухскатной крыше подчиняется правилу 10 градусов. Минимальная высота трубы в бане на односкатной крыше берется от настила и составляет 0,5 м.
Требования газовых служб
Теплогенераторы контролируются жестко. Законодательная высота вентиляционной трубы газового котла не допускает отклонений. Инспекторы замеряют каждый сантиметр. Историческая высота кирпичной трубы на крыше рассчитывалась аналогично, но сегодня тяжелую кладку заменяют полимерами АБС с УФ-стабилизатором.
Влияние формы кровли
Архитектура определяет аэродинамику. Потоки ветра огибают скаты по-разному.
Плоские перекрытия
Техническая высота трубы на плоской крыше составляет 500 мм. При наличии эксплуатируемого парапета высота вентиляционной трубы над кровлей увеличивается до 700 мм во избежание снеговых заносов.
Скатные конструкции
На профнастиле или гибкой черепице высота вентиляционной трубы над крышей зависит от розы ветров. Если вы не знаете, на какой высоту устанавливается труба на крыше, измерьте рулеткой расстояние от вершины крыши. Неверный расчет высоты вентиляционной трубы над крышей провоцирует завихрения. Выверенная высота вентиляционной трубы в частном доме гарантирует чистый микроклимат.

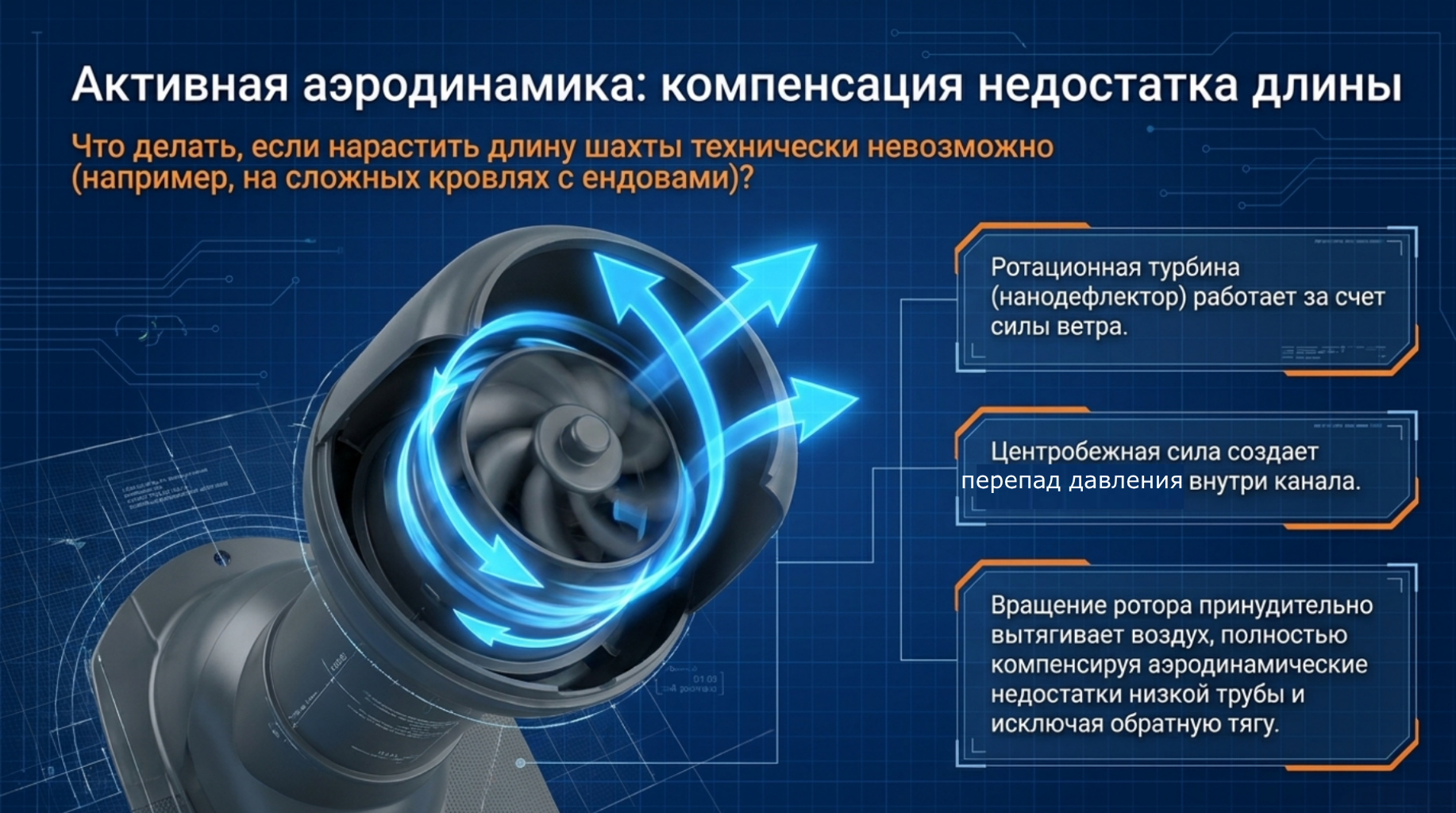

Аэродинамика: компенсация недостатка длины
Существуют сложные кровли с ендовами, где нарастить длину шахты технически невозможно.
Турбодефлекторы как усилители тяги
Заказчики часто уточняют: если низкая высота вентиляционной трубы поможет ли дефлектор решить проблему? Инженерный ответ — да. Ротационная турбина (нанодефлектор) работает за счет ветра. Центробежная сила создает глубокий вакуум. Вращение ротора компенсирует недостаток длины магистрали. Вы можете изучить параметры и подобрать турбодефлекторы в каталоге профессионального оборудования.

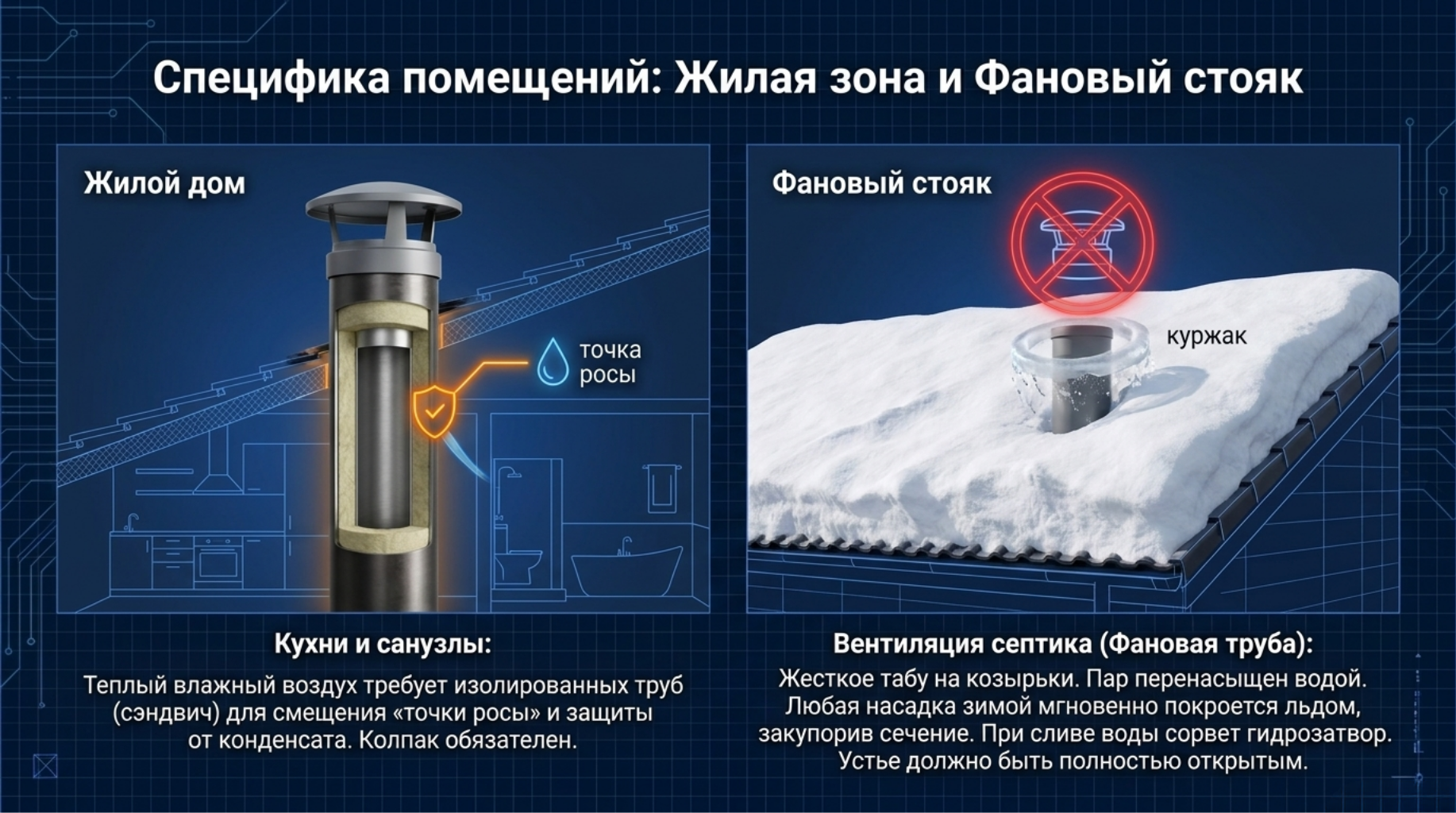

Фановый стояк

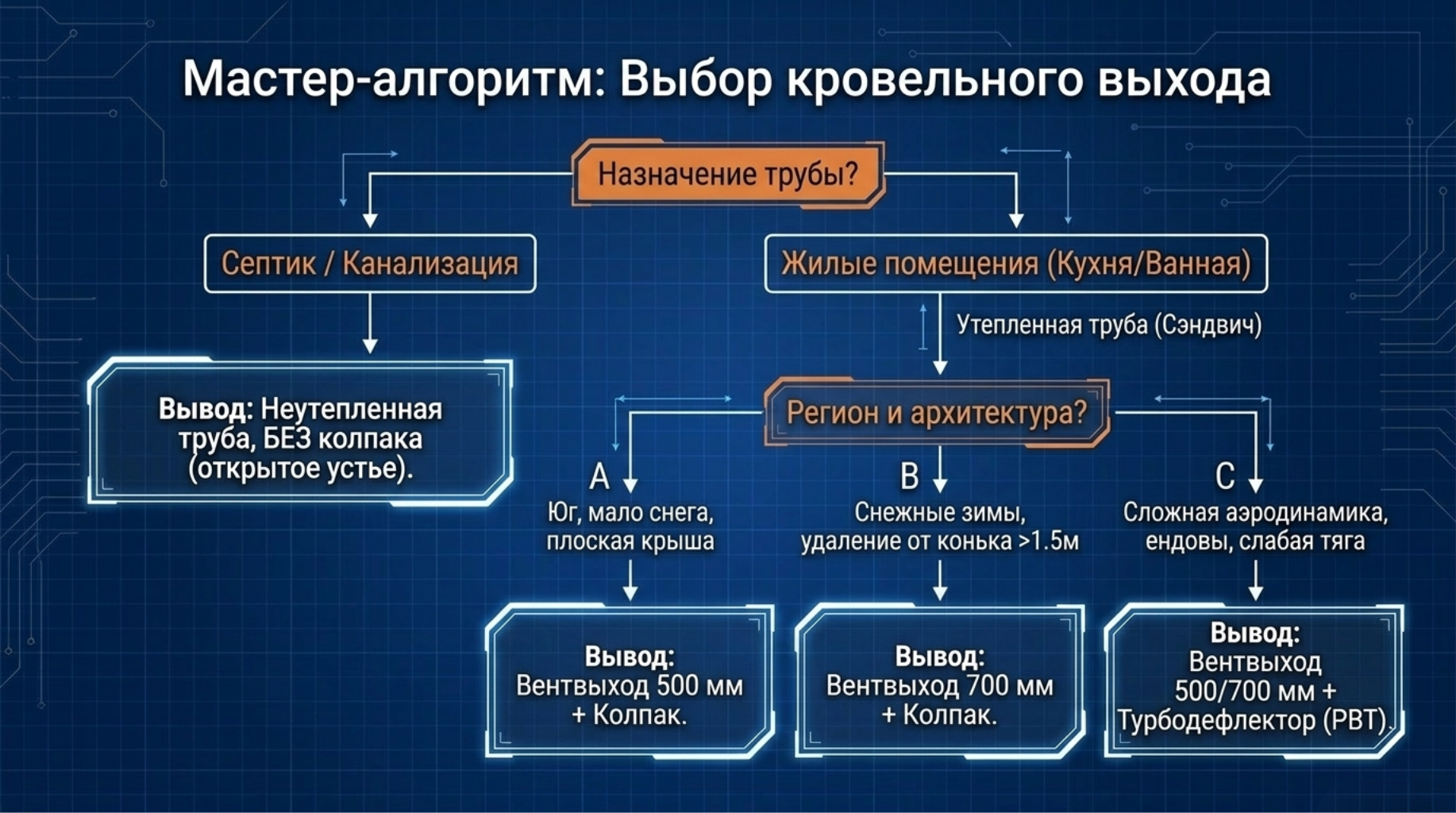

Единственная шахта, на которую категорически запрещено устанавливать дефлекторы — канализационная. Пар из септика образует ледяной куржак. Устье должно быть полностью открытым. Для правильной комплектации объекта рекомендуем купить вентвыход 500 мм для южных зон. Если объект находится на севере, лучше заказать вентиляционный выход 700 мм. Итоговая вентиляционная труба крыша высота которой рассчитана по СНиП, навсегда избавит строение от запахов сырости. Инженерия доказывает, что какой должна быть высота вентиляционной трубы решает физика, а не дизайн.
