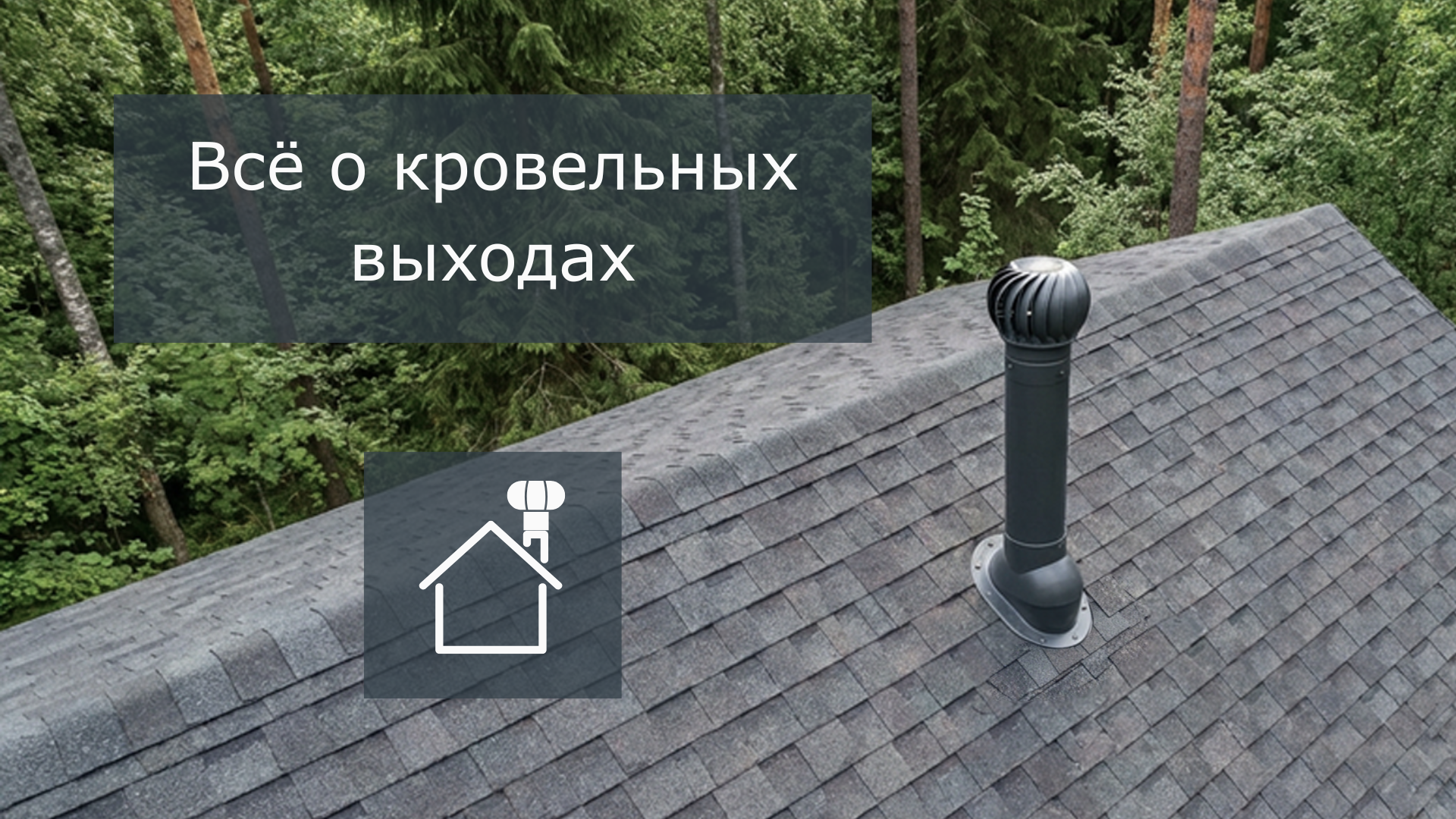

Вентиляция в частном доме: проектирование и монтаж кровельных выходов

Организация правильного воздухообмена в загородном коттедже завершается на крыше. Вывод коммуникаций через перекрытия — сложный инженерный узел. Любая ошибка в подборе деталей или герметизации приводит к протечкам, гниению утеплителя и нарушению аэродинамики системы. В этом материале мы технически разберем процесс подбора, проектирования и интеграции вентвыходов для различных кровельных материалов.

Зачем нужна кровельная вентиляция и что будет, если ее не сделать?

Крыша здания выполняет функцию теплового и гидроизоляционного барьера. Проход сквозь этот барьер требует применения специализированных элементов. Обычная труба, выведенная через дыру в металле и залитая герметиком — это гарантия будущих разрушений.

Вентиляция жилых помещений vs Вентиляция кровельного пирога: в чем разница

Важно строго разделять два понятия. Вентиляция жилых зон (кухни, санузлы, комнаты) подразумевает вывод отработанного теплого воздуха из дома наружу через кровельный выход. Вентиляция кровельного пирога — это проветривание самого подкровельного пространства (удаление влаги из утеплителя и обрешетки). Для второй задачи используется аэратор (кровельный вентиль), который не соединяется с внутренними трубами дома, а работает только с пространством между гидроизоляцией и покрытием.

Риски отсутствия вытяжки: конденсат, плесень и гниение стропил

Если отработанный воздух не выводится за пределы здания должным образом (например, труба обрывается на холодном чердаке), физика берет свое. Влажный теплый воздух сталкивается с холодными конструкциями крыши. Возникает точка росы, выпадает конденсат. Постоянная влага вызывает намокание теплоизоляции (которая при намокании на 5% теряет 50% своих свойств). Далее следует плесень, разрушение древесины стропильной системы и необходимость капитального ремонта. Герметичный проход через кровлю исключает этот сценарий.

Естественная тяга или принудительные комплекты активной вентиляции: что выбрать

В домах небольшой площади (до 150 кв.м) естественная тяга может справляться с удалением воздуха в зимний период. Летом перепад температур исчезает, тяга останавливается. Для стабильной работы системы применяются комплекты активной вентиляции. В их основе лежит вентилятор крышный (Vilpe, Krovent, Gervent). Мотор находится на улице, внутри трубы. Это исключает аэродинамический шум в жилых комнатах. Управление выводится на настенный регулятор.

Проектирование: правила расположения вентиляционных выходов на крыше

Расчет вентиляции начинается с планировки крыши. Местоположение трубы влияет на тягу больше, чем мощность вентилятора.

Нормы СНиП: правильная высота вентиляции над кровлей и коньком

Нормы СНиП строго регламентируют геометрию выходов для обеспечения стабильной тяги. Базовое правило: высота над коньком.

• Если труба находится на расстоянии до 1.5 метров от конька, ее оголовок должен возвышаться над ним минимум на 500 мм.
• При расстоянии от 1.5 до 3 метров оголовок может быть вровень с коньком.
• Если расстояние более 3 метров, линия от конька к оголовку может идти с уклоном вниз под углом не более 10 градусов.

Зоны ветрового подпора: как избежать обратной тяги

Аэродинамика здания сложна. Скаты крыши, соседние высокие деревья или здания создают турбулентность. Если оголовок трубы попадает в зону повышенного давления (ветровой подпор), естественная вытяжка блокируется. Ветер буквально вдавливает воздух обратно в канал. Возникает обратная тяга. Точный расчет высоты трубы выводит ее из этой зоны.

Расчет расстояния между трубами и защита от снеговых мешков

Размещая несколько выходов рядом (фановый стояк, кухонная вытяжка, вентиляция санузла), соблюдайте дистанцию не менее 30-50 см. Тесное расположение нарушает герметичность монтажных швов. Если скат длинный (более 5 метров), выше труб необходимо устанавливать снегозадержатели. Сползающий снег (тяжелый снеговой мешок) способен срезать пластиковую трубу как гильотина.

Почему узел прохода вентиляции должен быть утепленным

Категорически запрещено использовать неутепленные пластиковые трубы для вытяжной вентиляции из теплых помещений. В зоне прохода через холодный чердак или над крышей теплый комнатный воздух резко охлаждается. На внутренних стенках трубы выпадает вода, которая в мороз превращается в лед. Труба зарастает льдом, тяга пропадает, а при оттепели вода заливает дом. Качественная утепленная труба (сэндвич с полиуретаном или минватой) смещает точку росы и сохраняет аэродинамику.

Подбор и монтаж вентиляции под ваш тип кровельного покрытия

Универсальных решений в кровельном деле не существует. Надежная протечка (защита от влаги) обеспечивается только геометрически точным совпадением фланца с рельефом крыши. Правильно подобранный проходной элемент (узел прохода) — основа долговечности. Рассмотрим выбор комплектующих на базе ассортимента проходных элементов.

Комплекты для металлочерепицы: геометрия имеет значение

Металлочерепица — жесткий материал с выраженным профилем. Проходка должна точно повторять профиль волны.

Монтаж на м\ч "Монтерей": особенности классической волны

Профиль м\ч "Монтерей" (металлочерепица) имеет асимметричную набегающую волну. Проходные элементы для этого типа (например, профиль MUOTOKATE у Vilpe или Base-VT Wave у Krovent) отливаются строго по форме ступеньки Монтеррей. Фланец накладывается поверх листа, нижний край заводится на гребень волны. Обязательно применение кровельного герметика по контуру перед затяжкой саморезов.

Проходные элементы для м\ч "Каскад" (прямоугольный профиль)

Покрытие м\ч "Каскад" отличается строгой прямоугольной формой, напоминающей плитку шоколада. Стандартные элементы здесь не подойдут — останутся зазоры. Для Каскада используются специализированные проходки с плоским, но широким основанием, либо универсальные элементы с свинцовой юбкой, которая вручную формуется (простукивается) по углам профиля.

Установка вентиляции на м\ч "Кредо" (крупная волна)

м\ч "Кредо" (или Country) имеет более высокую и округлую волну. Для нее производители выпускают отдельные элементы прохода. Если использовать проходку от Монтеррей, пластик не сядет плотно, возникнет напряжение, которое со временем приведет к трещинам.

Вентиляция для крыш из профнастила: подбор по марке листа

Профнастил отличается высотой гофры и расстоянием между трапециями.

Монтаж узла прохода на Профлист МП20 и С20

Популярные марки Профлист МП20 и С20 имеют низкий профиль. Для них часто применяются те же проходные элементы, что и для гладкой кровли (тип Classic), но в сочетании со специальным уплотнителем, либо элементы с гибким резиновым краем, который притягивается к плоской части листа между гофрами.

Специфика крепления на Профлист С-21

Профлист С-21 имеет более частую и высокую трапецию. Здесь монтаж требует применения герметизирующей ленты или универсальных проходок с эластичным фланцем из EPDM-резины, который армирован алюминиевой сеткой по краю. Сетка позволяет задать форму каждой трапеции листа.

Решения для высоких гофров: Профлист НС35

Несуще-стеновой Профлист НС35 редко применяется в частном секторе, но встречается. Из-за высоты ребра в 35 мм стандартные накладные элементы не работают. Применяется врезка плоского стального листа-адаптера под конек, на который уже монтируется стандартный плоский узел прохода.

Установка выходов на Битумную кровлю (гибкую черепицу)

Битумная кровля требует двух разных подходов в зависимости от стадии готовности объекта.

Монтаж на этапе укладки кровельного пирога (под гонты)

Самый надежный способ. Используется элемент типа HUOPA. Его широкий пластиковый фланец (без уплотнителей) прибивается кровельными гвоздями к сплошной обрешетке (OSB-плите) поверх подкладочного ковра. Затем гонты битумной черепицы наплавляются или наклеиваются мастикой прямо поверх фланца. Проходка становится единым монолитом с крышей.

Монтаж проходки на уже готовую мягкую кровлю (сверху)

Если кровля собрана, демонтировать гонты сложно. Применяется элемент типа CLASSIC. Он имеет плоское основание с толстым резиновым уплотнителем по периметру. Выпиливается отверстие, наносится битумный герметик (кровельный), и проходка притягивается саморезами поверх готовой черепицы.

Узел прохода вентиляции через Плоскую кровлю "0°"

Гидроизоляция, стаканы и высота труб на плоских крышах

Плоская кровля "0°" (ПВХ-мембрана, наплавляемая рулонная гидроизоляция) задерживает снег и воду. Узлы прохода здесь подвергаются экстремальным нагрузкам. Применяются высокие монтажные стаканы. Фланец стакана вплавляется (или приваривается горячим воздухом в случае мембраны) между слоями гидроизоляции. Труба вставляется в стакан. Важно: для плоских крыш требуются удлиненные трубы (500-700 мм), чтобы колпак (зонт) не занесло снегом.

Скатная кровля со сложным рельефом: когда нужны универсальные решения

Комплекты "Для любых типов кровли": гибкие фланцы и адаптеры

Для редких профилей черепицы, сланца, ондулина или керамики применяются комплекты Для любых типов кровли (универсальная проходка). Это элементы типа PELTI/Universal. Их основание выполнено из алюминия, покрытого резиной или пластиком. Край основания формуется киянкой по месту, принимая форму любой волны. Обильно используется полиуретановый герметик.

Инструкция: как сделать монтаж вентиляции через крышу своими руками

Выполнить монтаж можно самостоятельно при наличии инструмента и понимании структуры кровельного пирога. Ошибки недопустимы.

Шаг 1: Разметка отверстия по шаблону из комплекта

В качественных комплектах всегда идет бумажный или картонный шаблон для выпила. Приложите его к месту установки на крыше (соблюдая ориентацию верх-низ). Обведите контур маркером. Важно: отверстие не должно попадать на доски обрешетки, иначе их придется пилить, ослабляя каркас.

Шаг 2: Аккуратный пропил металлочерепицы, профлиста или ОСБ-плиты

Сделайте стартовое отверстие дрелью. Металл (м\ч "Монтерей", профлист) режьте только высечными ножницами по металлу или электролобзиком. Использование болгарки (УШМ) категорически запрещено: искры прожигают полимерное покрытие металла, провоцируя сквозную ржавчину за один сезон. Для мягкой кровли (ОСБ) используйте сабельную пилу.

Шаг 3: Нанесение кровельного герметика и фиксация проходного элемента

Очистите и обезжирьте металл вокруг отверстия. Если вы работаете с подкровельными пленками, края гидроизоляции и пароизоляции нужно завернуть вверх и приклеить специальным скотчем к краям проходки (или использовать уплотнитель гидрозатвора). Нанесите толстый слой атмосферостойкого полиуретанового кровельного герметика на нижнюю часть проходки. Прижмите элемент к кровле и зафиксируйте саморезами (крепеж) с EPDM-прокладками.

Шаг 4: Установка утепленной трубы вентиляции и регулировка по уровню

Вставьте утепленную трубу в проходной элемент (узел прохода). Почти все современные проходки позволяют задать вертикальное положение трубы независимо от того, какой уклон крыши. С помощью строительного уровня выставите трубу строго вертикально и закрепите штатными саморезами к горловине проходки.

Шаг 5: Подключение гофры (воздуховода) со стороны чердака

Спуститесь в подкровельное пространство. Внутренний пластиковый патрубок кровельного выхода нужно соединить со стальным или пластиковым воздуховодом, идущим из дома. Используйте для этого гибкую гофру (переходник) из плотного ПВХ или армированного материала с хомутами. Фольгированная тонкая гофра не подходит для долговечной системы.

Разделение систем: какие трубы выводить на кровлю обязательно

Строительные нормы запрещают объединять разные по назначению каналы в одну трубу. Каждая система требует своего вывода на крышу.

Фановый стояк: вентиляция канализации (почему нельзя объединять с вытяжкой)

Фановый стояк выравнивает давление в канализационной трубе при сливе воды, предотвращая срыв гидрозатворов в сифонах раковин. Отработанные газы септика содержат агрессивные вещества и пар. Если объединить этот стояк с общеобменной вентиляцией, запахи нечистот проникнут в жилые комнаты. Важное правило: фановый выход ставится без колпака! Теплый и экстремально влажный воздух из канализации зимой мгновенно обморозит любой колпак, перекрыв тягу. Труба фанового стояка должна быть просто открытой в небо.

Кухонный зонт: отвод запахов и жира над кровлей

Воздуховод от кухонной вытяжки выводится отдельным каналом. Он несет тепло, влагу и пары жира. Рекомендуемый диаметр гладкой трубы — 125 или 160 мм. Желательно использовать стальные оцинкованные воздуховоды (из соображений пожаробезопасности).

Вентиляция санузлов и жилых комнат: диаметры 110, 125 и 160 мм

Выбор диаметра зависит от расчетного объема воздухообмена. Диаметр 110 мм подходит только для фанового стояка канализации. Для естественной или принудительной вытяжки из небольшого санузла достаточно трубы 125 мм. Если труба собирает воздух из нескольких зон или обслуживает общую площадь дома, применяется диаметр трубы 160 мм. Все эти выходы обязательно должны быть утепленными и оснащаться колпаком.

Ответы на частые вопросы (FAQ) по монтажу кровельной вентиляции

Капает конденсат из трубы вентиляции в дом: что делать?

Это классический признак некачественного утепления. Проверьте, установлена ли утепленная труба на крыше. Если труба правильная, проблема кроется в холодном чердаке. Участок воздуховода от теплого перекрытия до кровельной проходки должен быть тщательно обернут минеральной ватой (не менее 50 мм толщиной). Также рекомендуется установить конденсатоуловитель в нижней точке системы.

Можно ли установить турбодефлектор на старую трубу?

Да. Дефлектор (турбодефлектор) — это насадка, работающая от силы ветра. Он создает стабильное разрежение в канале. Если у вас старая асбестовая или металлическая труба, подбирается переходник нужного диаметра, на который монтируется вращающаяся головка турбодефлектора. Это значительно усиливает тягу без подключения электричества.

Нужен ли гидрозатвор (колпак) на канализационный выход?

Как указано выше — категорически нет. Колпак (зонт, дефлектор) на трубе фанового стояка при отрицательных температурах зимой полностью зарастает инеем и льдом за несколько недель. Труба перестает "дышать", и запах канализации появляется в доме. Используйте прямые неутепленные или утепленные трубы без наверший для отвода газов септика.
