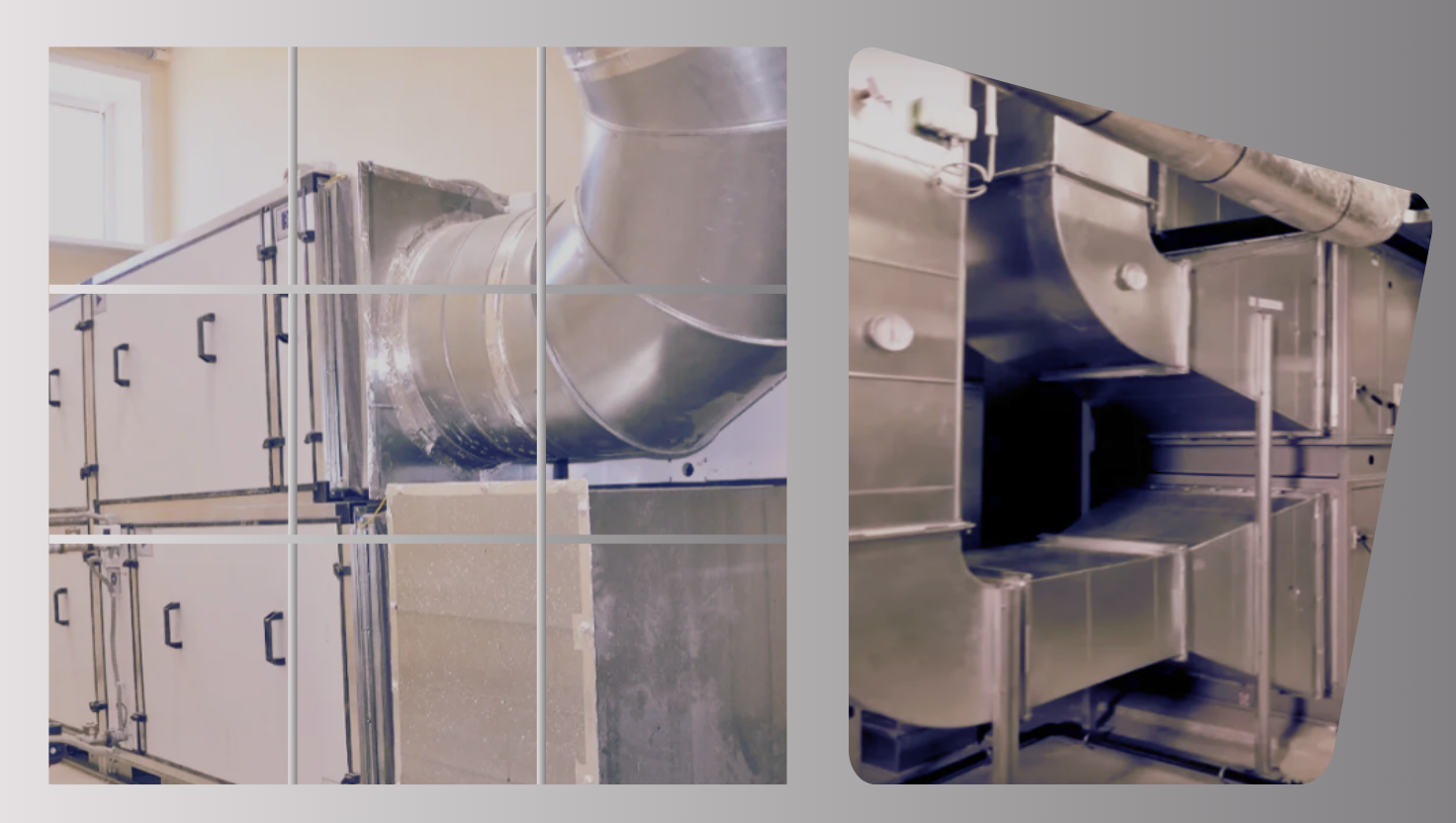

Вентиляционная камера или венткамера - это специальное помещение, предназначенное для размещения оборудования системы вентиляции здания. Именно здесь происходит забор, обработка, фильтрация и распределение воздуха по помещениям. От правильного устройства и функционирования венткамеры зависит качество воздухообмена, микроклимат и здоровье людей в доме, офисе, торговом центре или на производстве.

Устройство и назначение вентиляционной камеры: как обеспечивается воздухообмен и фильтрация в помещениях с венткамерой

Что такое венткамера и для чего она нужна в системе вентиляции здания или сооружения

Венткамера - это "сердце" системы вентиляции, где сосредоточено основное оборудование для перемещения и обработки воздуха. Она представляет собой отдельное помещение с ограниченным доступом, в котором размещаются вентиляторы, фильтры, теплообменники, увлажнители, шумоглушители и другие компоненты. Венткамера соединяется с сетью воздуховодов, по которым воздух подается в обслуживаемые помещения и удаляется из них.

Главное назначение венткамеры - обеспечить эффективный и управляемый воздухообмен в здании для поддержания комфортного микроклимата и удаления загрязнений. Без венткамеры нельзя организовать централизованную систему вентиляции с механическим побуждением и обработкой воздуха. Попытки разместить вентиляционное оборудование непосредственно в обслуживаемых помещениях приводят к дискомфорту из-за шума и вибрации, занимают полезную площадь и затрудняют обслуживание.

Основные функции вентиляционной камеры: подача чистого воздуха, удаление загрязненного, поддержание микроклимата

В зависимости от типа и назначения системы вентиляции, венткамера может выполнять следующие функции:

• Забор наружного воздуха через воздухозаборные решетки или шахты и подача его в помещения (приточная вентиляция).
• Удаление отработанного воздуха из помещений и выброс его наружу (вытяжная вентиляция).
• Фильтрация приточного воздуха от пыли, пыльцы и других загрязнений.
• Нагрев или охлаждение воздуха до заданной температуры.
• Увлажнение или осушение воздуха для поддержания оптимальной влажности.
• Рекуперация тепла вытяжного воздуха для нагрева приточного (в приточно-вытяжных установках).
• Шумо- и виброгашение, снижение уровня шума от работы вентиляторов.

Таким образом, венткамера позволяет комплексно решать задачи по обработке воздуха и созданию здорового микроклимата в помещениях.

Роль венткамеры в обеспечении необходимого воздухообмена и циркуляции воздушных масс внутри помещений

Для поддержания качества воздуха в помещениях необходимо постоянно удалять загрязненный воздух и подавать свежий в нужном количестве. Кратность воздухообмена зависит от назначения помещения, количества людей, наличия вредных выделений. Нормы воздухообмена регламентируются СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха".

Вентиляционная камера обеспечивает необходимый воздухообмен за счет производительности установленных вентиляторов. Они создают разность давлений, под действием которой воздух перемещается по сети воздуховодов. Регулируя частоту вращения или угол наклона лопаток вентиляторов, можно плавно менять расход воздуха в широком диапазоне.

Важно правильно организовать циркуляцию воздушных потоков внутри помещений, чтобы избежать застойных зон и добиться равномерного распределения параметров воздуха. Для этого венткамеры оснащаются системами автоматики с датчиками температуры, влажности, давления. Они управляют работой заслонок и клапанов на ответвлениях воздуховодов, изменяя расход воздуха по зонам.

Фильтрация приточного воздуха от пыли, пыльцы и других примесей в вентиляционной камере

Атмосферный воздух, особенно в городах, содержит множество загрязнений - пыль, пыльцу, копоть, выхлопные газы, микроорганизмы. Подавать такой воздух в помещения без очистки недопустимо, это приведет к ухудшению самочувствия и здоровья людей. Поэтому в венткамерах на входе приточного воздуха всегда устанавливают фильтры.

Существуют различные классы фильтров по эффективности очистки, от грубой (G1-G4) до высокоэффективной (H11-H14). В вентиляции обычно применяют фильтры тонкой очистки (F5-F9), они улавливают до 95% частиц размером более 1 мкм. Для специальных помещений (операционных, серверных) используют абсолютные HEPA-фильтры.

Фильтры в венткамере располагают максимально близко к воздухозабору, чтобы сразу очищать приточный воздух и защищать вентиляционное оборудование от загрязнения. Периодически фильтры нужно проверять и менять по мере загрязнения, ориентируясь на показания дифманометров или по графику.

Разновидности вентиляционных камер: особенности конструкции и принципа работы приточных, вытяжных и комбинированных венткамер

В зависимости от функционального назначения и состава оборудования, вентиляционные камеры делятся на три основных типа:

• Приточные
• Вытяжные
• Приточно-вытяжные (комбинированные)

Рассмотрим особенности каждого типа венткамер.

Приточные вентиляционные камеры: устройство, плюсы и минусы использования в системе вентиляции

Приточная венткамера предназначена для забора наружного воздуха, его очистки, нагрева и подачи в помещения. Она состоит из следующих основных элементов:

• Воздухозаборный клапан или решетка
• Фильтр грубой очистки (G4)
• Фильтр тонкой очистки (F7-F9)
• Воздухонагреватель (калорифер)
• Приточный вентилятор
• Шумоглушитель
• Воздухораспределители (диффузоры, решетки)

Воздух забирается снаружи через клапан или решетку, очищается в фильтрах, нагревается до заданной температуры в калорифере и подается вентилятором в помещения через сеть воздуховодов. На выходе воздуховодов устанавливаются распределители, обеспечивающие равномерную раздачу воздуха.

Преимущества приточных венткамер: подача свежего воздуха, возможность подогрева и увлажнения воздушного потока

Главное достоинство приточной венткамеры - обеспечение притока свежего воздуха в нужном количестве и с требуемыми параметрами. Это особенно актуально для помещений с герметичными окнами, где нет естественного притока. Подача приточного воздуха исключает возникновение дисбаланса давления и опрокидывание тяги в вытяжных каналах.

В приточной венткамере можно не только нагревать, но и увлажнять воздух, используя паровые или адиабатические увлажнители. Это позволяет поддерживать оптимальную влажность в помещениях в холодный период года, когда воздух пересушен из-за отопления. Избыточная сухость воздуха приводит к дискомфорту, обезвоживанию, аллергии.

К недостаткам приточных венткамер можно отнести более высокую стоимость и сложность монтажа по сравнению с вытяжными, необходимость прокладки воздуховодов и регулярной замены фильтров.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Вытяжные вентиляционные камеры: конструктивные особенности, достоинства и недостатки применения

Вытяжная венткамера служит для удаления отработанного воздуха из помещений и выброса его наружу. Типовой состав оборудования:

• Обратный клапан
• Фильтр грубой очистки (G4)
• Вытяжной вентилятор
• Шумоглушитель
• Выбросной клапан или решетка

Загрязненный воздух собирается из помещений через местные отсосы или общеобменную вытяжку и по сети воздуховодов поступает в венткамеру. Там он очищается от крупных частиц в фильтре и удаляется наружу вентилятором через выбросной клапан. Обратный клапан препятствует обратному перетоку воздуха при выключении вентилятора.

Недостатки вытяжных венткамер: удаление воздуха без притока, риск возникновения сквозняков и дисбаланса давления

Другой недостаток вытяжных венткамер - риск возникновения сквозняков из-за избыточного разрежения. Если вытяжка удаляет больше воздуха, чем поступает через приточные решетки и клапаны, возникает сильный перепад давления. Холодный уличный воздух начинает "засасываться" через щели в окнах и дверях, создавая сквозняки и дискомфорт.

Кроме того, дисбаланс притока и вытяжки может привести к опрокидыванию тяги в дымоходах и вентканалах. Вместо удаления продуктов сгорания и запахов, они будут поступать в помещения, угрожая здоровью людей. Особенно опасна ситуация в многоэтажных домах с общедомовыми вытяжными стояками.

Чтобы избежать этих проблем, вытяжные венткамеры нужно обязательно дополнять системой притока, обеспечивающей компенсацию удаляемого воздуха. Либо ограничивать производительность вытяжки, ориентируясь на фактический расход приточного воздуха через клапаны и открытые окна.

Приточно-вытяжные венткамеры: принцип работы, преимущества комбинированных систем вентиляции с рекуперацией тепла

Приточно-вытяжная венткамера объединяет функции подачи и удаления воздуха в одном помещении. Она содержит два блока оборудования - приточный и вытяжной, которые работают согласованно, обеспечивая сбалансированный воздухообмен.

Типовая схема приточно-вытяжной венткамеры:

• Воздухозаборная решетка с клапаном
• Фильтр грубой очистки (G4)
• Теплообменник-рекуператор
• Фильтр тонкой очистки (F7-F9)
• Приточный вентилятор
• Воздухонагреватель (калорифер)
• Шумоглушитель
• Вытяжной вентилятор
• Вытяжной фильтр (G4)
• Выбросной клапан с решеткой

Наружный воздух забирается через решетку, очищается в фильтре, проходит через рекуператор, где нагревается теплом вытяжного воздуха. Затем догревается в калорифере до заданной температуры, дополнительно очищается и подается в помещения приточным вентилятором.

Отработанный воздух удаляется из помещений через общеобменную вытяжку или местные отсосы, очищается в фильтре и проходит через рекуператор, отдавая свое тепло приточному воздуху. После этого выбрасывается наружу вытяжным вентилятором.

Плюсы комбинированных вентиляционных камер: сбалансированный воздухообмен, энергоэффективность за счет рекуперации

Главное преимущество приточно-вытяжных венткамер - обеспечение баланса притока и вытяжки, что исключает сквозняки, опрокидывание тяги, перепады давления. Регулируя соотношение расходов приточного и вытяжного воздуха, можно поддерживать небольшое избыточное давление в чистых помещениях и разрежение в "грязных" зонах (санузлах, курилках, гардеробах).

Другой плюс - существенная экономия тепловой энергии за счет утилизации тепла вытяжного воздуха. КПД современных рекуператоров достигает 80-90%, что позволяет снизить затраты на нагрев приточного воздуха в 5-10 раз. Особенно эффективны системы с регенеративными роторными теплообменниками.

Приточно-вытяжные установки хорошо подходят для создания комфортного микроклимата в офисах, торговых залах, кафе, фитнес-клубах, где нужно поддерживать не только температуру, но и свежесть воздуха. Их используют в медицинских учреждениях, на предприятиях электроники и точной механики, где нужна чистая среда.

Недостатки приточно-вытяжных венткамер - более высокая стоимость и сложность по сравнению с приточными и вытяжными, необходимость точной балансировки расходов воздуха, регулярная замена фильтров и обслуживание теплообменников.

Нормативные требования и стандарты к проектированию и монтажу вентиляционных камер в жилых, общественных и производственных зданиях

Проектирование и монтаж вентиляционных камер регламентируется целым рядом нормативных документов - ГОСТ, СНиП, СП. Они устанавливают обязательные требования к размещению, конструкции, оснащению, безопасности и эффективности венткамер. Рассмотрим основные из них.

Основные нормы и правила обустройства помещений для вентиляционного оборудования по СНиП и СП

Согласно СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха", венткамеры должны располагаться в отдельных помещениях, недоступных для посторонних. Они могут быть как внутри здания (в подвале, на чердаке, техническом этаже), так и в отдельно стоящем сооружении.

Размеры венткамеры определяются габаритами оборудования, нормируемыми расстояниями для его обслуживания и прокладки воздуховодов. Минимальная высота - 2,2 м для камер производительностью до 10 тыс. м3/ч и 2,5 м - для более мощных. Двери должны открываться наружу и иметь уплотнение.

Полы в венткамерах должны быть ровными, с гидроизоляцией и уклоном в сторону трапа или дренажного приямка. Стены и потолки окрашивают влагостойкой краской светлых тонов. Помещения должны иметь общее и ремонтное освещение.

Венткамеры нельзя размещать под жилыми комнатами, классами, аудиториями. Их отделяют от других помещений ограждающими конструкциями с нормируемой звукоизоляцией. Оборудование устанавливают на виброизолирующие основания, соединяют с воздуховодами через гибкие вставки.

Требования пожарной безопасности к венткамерам: использование огнезадерживающих клапанов, пределы огнестойкости конструкций

По СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности", венткамеры относятся к категории Д по взрывопожарной опасности. Они должны выгораживаться противопожарными перегородками и перекрытиями с пределом огнестойкости не менее EI 45.

Транзитные воздуховоды за пределами обслуживаемого этажа выполняют с пределом огнестойкости EI 30, а на обслуживаемом этаже - EI 15. В местах пересечения воздуховодами противопожарных преград ставят огнезадерживающие клапаны с электроприводом.

Для венткамер предусматривают дымоудаление, если они обслуживают помещения категорий А, Б, В1-В3. Забор дыма осуществляют из верхней зоны на расстоянии не менее 2 м от перекрытия. Дымовые люки должны иметь автоматическое и дистанционное управление.

В венткамерах запрещено хранить горючие материалы, устанавливать газовое оборудование. Электрооборудование должно иметь степень защиты не ниже IP44. Кабели прокладывают в металлических трубах или коробах. Двери венткамер оснащают доводчиками и уплотнителями в притворах.

Нормативы по энергоэффективности и микроклимату для вентиляционных камер: классы энергосбережения, температура и влажность воздуха

Согласно Приказу Минстроя РФ №1550/пр, классы энергоэффективности систем вентиляции определяются удельным расходом тепловой энергии на подогрев приточного воздуха. Лучший класс А++ соответствует удельному расходу менее 5 кВт•ч/м2 в год, худший класс Е - более 50 кВт•ч/м2.

Для достижения высоких классов энергоэффективности в венткамерах применяют рекуператоры тепла, утилизаторы холода, регуляторы расхода воздуха по потребности (VAV-системы). Эффективность рекуператоров должна быть не менее 50% для класса А и 70% для класса А+.

По ГОСТ 30494-2011 "Здания жилые и общественные. Параметры микроклимата в помещениях", оптимальная температура приточного воздуха в холодный период года - 20-22°С, в теплый - 22-25°С. Допустимые отклонения - не более ±2°С. Оптимальная относительная влажность - 45-30% зимой и 60-30% летом.

Для поддержания заданной температуры приточного воздуха в венткамерах используют водяные или электрические калориферы с плавным регулированием мощности. Влажность регулируют с помощью паровых увлажнителей или сотовых увлажнителей. Контроль параметров осуществляют канальные датчики.

Стандарты по уровню шума и вибрации от работы вентиляционного оборудования в венткамерах

По СП 51.13330.2011 "Защита от шума", допустимый уровень шума от работы вентиляционного оборудования в жилых комнатах - 35 дБА днем и 25 дБА ночью. В офисах, кабинетах - 50 дБА, в торговых залах, холлах - 60 дБА. Для промышленных цехов нормы устанавливаются по СН 2.2.4/2.1.8.562-96.

Основные источники шума в венткамерах - вентиляторы, воздуховоды, клапаны, фильтры. Для снижения шума применяют малошумные вентиляторы с лопатками специальной формы, встраивают в воздуховоды трубчатые и пластинчатые шумоглушители, используют звукоизолирующие ограждения и гибкие вставки.

Уровень вибрации от работы вентиляторов нормируется по СН 2.2.4/2.1.8.566-96 "Производственная вибрация, вибрация в помещениях жилых и общественных зданий". Допустимая виброскорость для постоянных рабочих мест - 50-100 дБ, для непостоянных - 75-125 дБ.

Для виброизоляции вентиляторы устанавливают на резиновые или пружинные амортизаторы, применяют упругие прокладки и гибкие вставки на стыках с воздуховодами. При проектировании воздуховодов учитывают собственные частоты колебаний, чтобы исключить резонансные явления.

Проектирование и обустройство помещения для размещения приточных и вытяжных вентиляционных камер

Правильный выбор места для венткамеры, расчет ее габаритов и грамотное обустройство - залог эффективной и безопасной работы системы вентиляции. Разберем основные моменты, которые нужно учесть на стадии проектирования.

Расчет габаритов и подбор места для венткамеры: учет расхода воздуха, типа оборудования, прокладки воздуховодов

8 м. Высоту венткамеры принимают не менее 2,2 м для обслуживания оборудования.

Производительность системы вентиляции определяет сечения воздуховодов и размеры оборудования. Чем больше расход воздуха, тем крупнее вентиляторы, фильтры, шумоглушители, а значит - нужна большая площадь венткамеры. Для ориентировочного расчета можно принять удельную площадь 0,1-0,15 м2 на 1000 м3/ч производительности.

Тип вентиляционного оборудования тоже влияет на габариты венткамеры. Канальные вентиляторы и фильтры компактнее, чем радиальные, но требуют больше места для воздуховодов. Пластинчатые теплообменники занимают меньше объема, чем роторные, но менее эффективны.

Прокладка воздуховодов - еще один фактор, определяющий размеры венткамеры. Чем больше сечение и длина воздуховодов, тем больше места они занимают. Желательно располагать венткамеру максимально близко к обслуживаемым помещениям, чтобы сократить протяженность магистралей. Воздуховоды большого сечения лучше заменять на несколько параллельных меньшего диаметра.

Для точного расчета габаритов венткамеры используют специальные программы, которые учитывают аэродинамические и акустические параметры, подбирают оборудование по каталогам производителей. Опытный проектировщик может подобрать компоновку венткамеры, оптимальную по соотношению производительности и занимаемой площади.

Устройство вентиляционных каналов и шахт для забора и выброса воздуха через вентиляционную камеру

Вентиляционная камера связана с наружным пространством через воздухозаборные и выбросные шахты. Они служат для забора чистого воздуха и удаления отработанного, препятствуют попаданию атмосферных осадков, мусора, птиц и животных.

Воздухозаборные шахты располагают на высоте не менее 2 м от земли и на расстоянии не менее 8 м по горизонтали от мест выброса загрязненного воздуха, дымовых труб, автостоянок. Выбросные шахты выводят на 1-1,5 м выше кровли и не ближе 10 м от окон и дверей.

Сечение шахт рассчитывают по скорости воздуха, которая не должна превышать 6 м/с на воздухозаборе и 8 м/с на выбросе. Шахты снабжают утепленными клапанами с электроприводом, которые закрываются при выключении вентиляторов. На воздухозаборе ставят жалюзийные или сетчатые решетки, а на выбросе - колпаки или зонты для защиты от осадков.

Внутри венткамеры устраивают сеть воздуховодов для распределения потоков воздуха между оборудованием. Их делают из оцинкованной стали или нержавейки толщиной 0,5-1,0 мм, с фланцевыми или ниппельными соединениями. Для гашения вибраций от вентиляторов применяют гибкие вставки из прорезиненной ткани.

Если венткамера обслуживает несколько помещений или этажей, то в ней устраивают сборные и распределительные камеры или коллекторы. От них отходят ответвления к отдельным помещениям, которые комплектуются регулирующими клапанами и расходомерами. Это позволяет настраивать и контролировать расход воздуха по зонам.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Монтаж вентиляционных решеток и клапанов для распределения и регулировки воздушных потоков в помещениях

Вентиляционные решетки и диффузоры служат для равномерного распределения приточного воздуха и удаления вытяжного из рабочей зоны помещений. Их располагают на стенах, потолке или в воздуховодах таким образом, чтобы обеспечить оптимальную циркуляцию воздуха без застойных зон и сквозняков.

Выбор типа и размера вентиляционных решеток зависит от требуемого расхода и скорости воздуха, дальнобойности струи, интерьера помещения. Для подачи воздуха используют решетки с регулируемыми жалюзи, перфорированные панели, встраиваемые диффузоры с направленными соплами. Для удаления - простые нерегулируемые решетки или диффузоры-сателлиты.

Количество и расположение вентиляционных решеток определяют расчетом по нормируемой кратности воздухообмена и площади помещения. В среднем на 1 м2 площади требуется 1-2 приточные и вытяжные решетки. Приточные решетки стараются размещать ближе к окнам и наружным стенам, а вытяжные - около дверей и во внутренних зонах.

Для регулировки расхода воздуха в ответвлениях и на выходе из решеток применяют дроссель-клапаны - ирисовые, камерные, лепестковые. Они позволяют балансировать вентиляцию по помещениям, изменять кратность воздухообмена, отключать неиспользуемые зоны. Клапаны снабжают ручным или электрическим приводом, а также расходомерами для контроля текущего расхода.

Монтаж вентиляционных решеток и клапанов выполняют после прокладки и испытаний воздуховодов, до установки подвесных потолков. Решетки крепят к стенам или воздуховодам с помощью винтов или защелок, обеспечивая плотное прилегание и отсутствие зазоров. Клапаны врезают в воздуховоды и соединяют с решетками гибкими вставками.

После монтажа производят наладку системы распределения воздуха. С помощью расходомеров и анемометров измеряют фактические расходы по помещениям и регулируют их клапанами в соответствии с проектными значениями. Проверяют равномерность поля скоростей и температур, отсутствие сквозняков, шума и вибраций.

Обзор современного вентиляционного оборудования и технологий, применяемых в обустройстве венткамер

Оснащение вентиляционных камер за последние годы шагнуло далеко вперед. На смену громоздким и шумным агрегатам пришли компактные и экономичные установки с электронным управлением. Рассмотрим основные типы современного оборудования для венткамер.

Вентиляторы и вентиляционные установки: типы, производительность, уровень шума и энергопотребления

Центральным элементом любой венткамеры являются вентиляторы - устройства для перемещения воздуха по сети воздуховодов. По конструкции их делят на осевые (аксиальные) и радиальные (центробежные). Осевые вентиляторы компактны, создают большой расход при малом напоре, работают с низким КПД и сильно шумят. Их применяют для небольших систем вентиляции.

Радиальные вентиляторы развивают высокий напор при умеренном расходе, имеют более высокий КПД и меньший шум. Они подходят для протяженных сетей воздуховодов, в том числе с отводами и тройниками. Различают вентиляторы с вперед и назад загнутыми лопатками, а также с профилированными лопатками (типа ВРАН).

Современные вентиляторы имеют плавную регулировку частоты вращения, что позволяет менять их производительность в широком диапазоне. Используются электродвигатели с частотным регулированием или электронно-коммутируемые (ЕС) моторы. Их КПД достигает 90%, а энергопотребление на 30-50% ниже, чем у нерегулируемых аналогов.

Для снижения шума вентиляторы снабжают звукоизолирующими кожухами, гибкими вставками, встраивают в шумоглушители. Их вибрацию гасят амортизаторами и упругими прокладками. Лучшие образцы вентиляторов имеют уровень шума 30-40 дБА, что соответствует тихой речи.

Вентиляционные установки представляют собой готовые агрегаты, собранные из отдельных компонентов - вентиляторов, фильтров, теплообменников, шумоглушителей, автоматики. Они компактны, полностью готовы к работе и легко интегрируются в любую систему вентиляции.

Приточные установки используют для подачи и обработки наружного воздуха. Они содержат фильтры, воздухонагреватели, шумоглушители и вентиляторы. Вытяжные установки служат для удаления воздуха из помещений, в них входят вентиляторы и фильтры. Приточно-вытяжные установки совмещают обе функции и дополнительно комплектуются рекуператорами тепла.

Современные вентустановки имеют модульную конструкцию, их можно набирать из унифицированных блоков в любой конфигурации. Расход воздуха варьируется от 200 до 100000 м3/ч, а мощность электронагревателей - до 60 кВт. Установки полностью автоматизированы и управляются с помощью контроллеров или компьютеров.

Вентиляционные агрегаты и системы автоматизации: функции, схемы подключения, настройка режимов работы

Вентиляционные агрегаты - это комплексные устройства для обработки воздуха, которые объединяют вентилятор, фильтр, теплообменник и блок автоматики в едином корпусе. Они предназначены для установки непосредственно в обслуживаемом помещении и работают независимо от центральных систем вентиляции.

Типичный вентагрегат состоит из вентилятора с ЕС-мотором, кассетного фильтра, водяного или электрического калорифера, смесительного узла с клапаном и циркуляционного насоса. Фильтр очищает воздух от пыли, калорифер нагревает его до заданной температуры, а смесительный узел регулирует соотношение наружного и рециркуляционного воздуха.

Управление вентагрегатом осуществляется с помощью встроенного контроллера, который обрабатывает сигналы датчиков температуры и влажности, управляет приводами клапанов и задвижек, включает и выключает вентилятор по таймеру или команде извне. Контроллер может работать автономно или подключаться к системе диспетчеризации здания.

Вентиляционные агрегаты выпускаются в различных типоразмерах - от компактных потолочных до крупных напольных. Их производительность по воздуху составляет от 100 до 5000 м3/ч, мощность калориферов - от 1 до 30 кВт. Агрегаты могут работать как на охлаждение, так и на нагрев воздуха, для чего используются реверсивные теплообменники.

Системы автоматизации вентиляции служат для управления и контроля параметров воздуха в помещениях. Они собирают информацию с датчиков, обрабатывают ее по заданным алгоритмам и выдают управляющие сигналы на исполнительные устройства - вентиляторы, клапаны, задвижки, насосы.

Основные функции систем автоматизации:

• Поддержание заданной температуры и влажности воздуха в помещениях;
• Регулирование расхода воздуха по потребности (VAV-системы);
• Управление рекуператорами тепла и теплоутилизаторами;
• Защита калориферов от замораживания;
• Контроль загрязнения фильтров по перепаду давления

Другие важные функции систем автоматизации вентиляции:

• Оптимизация режимов работы оборудования для снижения энергопотребления;
• Плавный пуск и остановка вентиляторов для уменьшения пусковых токов и износа;
• Ротация и резервирование вентагрегатов для повышения надежности;
• Отработка аварийных ситуаций - пожара, загазованности, перегрева двигателей;
• Диспетчеризация и удаленный мониторинг параметров через web-интерфейс;
• Архивирование данных и построение графиков для анализа работы системы;
• Интеграция с другими инженерными системами - отоплением, кондиционированием, пожарной сигнализацией.

Для автоматизации вентиляции используют специализированные контроллеры, которые собирают данные с датчиков, обрабатывают их по заданным алгоритмам и выдают управляющие сигналы на исполнительные механизмы. Контроллеры объединяют в сеть по протоколам Modbus, BACnet, LON и подключают к компьютеру с SCADA-системой.

SCADA-система обеспечивает визуализацию процессов, ведение архивов, построение трендов, формирование отчетов. Через нее оператор может менять уставки регуляторов, задавать временные программы, переключать режимы работы оборудования. Современные SCADA поддерживают web-доступ, что позволяет управлять вентиляцией с любого компьютера или смартфона.

Для настройки автоматики вентиляции нужно правильно выбрать места установки датчиков, задать их диапазоны измерения, определить уставки и законы регулирования, настроить параметры ПИД-регуляторов. Затем проверяют работу системы в различных режимах, имитируют аварийные ситуации, корректируют алгоритмы управления.

Автоматизация вентиляции позволяет повысить комфорт и безопасность в здании, снизить энергопотребление и эксплуатационные затраты, продлить срок службы оборудования. Но для ее эффективной работы нужны грамотное проектирование, качественный монтаж и своевременное обслуживание.

Фильтры и датчики для вентиляционных камер: классы очистки воздуха, контроль загрязненности, сигнализация о замене

Фильтрация приточного воздуха - обязательная функция любой вентиляционной камеры. Без нее в помещения будут попадать пыль, пыльца, микробы, что приведет к аллергии, астме, инфекциям. Кроме того, грязный воздух быстро засорит теплообменники, вентиляторы, воздуховоды, снизив КПД системы.

Для очистки воздуха в венткамерах применяют различные типы фильтров:

• Грубой очистки (G1-G4) - улавливают крупные частицы размером более 10 мкм. Используются для защиты оборудования от мусора, листьев, насекомых. Устанавливаются первыми по ходу воздуха.
• Тонкой очистки (F5-F9) - задерживают мелкие частицы размером 1-10 мкм. Применяются для удаления пыли, пыльцы, спор грибов. Ставятся после фильтров грубой очистки.
• Высокоэффективные (H10-H14) или HEPA-фильтры - улавливают 99,95-99,995% частиц размером 0,3 мкм. Используются в медицинских, фармацевтических, электронных производствах. Устанавливаются последними ступенями.
• Адсорбционные (угольные) - поглощают газы, запахи, летучие органические соединения за счет активированного угля. Применяются в системах с рециркуляцией воздуха, в помещениях с химическими веществами.
• Электростатические - ионизируют частицы в потоке воздуха и осаждают их на заряженных пластинах. Эффективны против мелкой пыли и дыма, но требуют регулярной чистки.
• Ультрафиолетовые - обеззараживают воздух УФ-излучением, убивая бактерии, вирусы, споры плесени. Используются в медицинских учреждениях, пищевых производствах, бассейнах.

Выбор класса фильтрации зависит от назначения помещений, наружных условий, требований к чистоте воздуха. Для жилых и общественных зданий обычно достаточно двухступенчатой системы G4+F7, для "чистых комнат" - трехступенчатой G4+F9+H14.

Фильтры в венткамерах располагают максимально близко к воздухозабору, чтобы сразу очищать приточный воздух. Их монтируют в специальные рамы или кассеты, которые плотно стыкуются с корпусом вентустановки. Для удобства замены фильтров предусматривают сервисные двери или съемные панели.

Срок службы фильтров зависит от их класса, производительности вентиляции, концентрации пыли в воздухе. В среднем фильтры грубой очистки меняют раз в 3-4 месяца, тонкой очистки - раз в 6-12 месяцев, HEPA-фильтры - раз в 1-2 года. Но лучше контролировать состояние фильтров по датчикам перепада давления.

Датчики перепада давления устанавливают до и после каждой ступени фильтрации. Они измеряют разность давлений на входе и выходе фильтра, которая растет по мере его загрязнения. Когда перепад превышает заданный порог (обычно 250-300 Па), датчик подает сигнал на замену фильтра.

Кроме датчиков давления, в вентиляционных камерах используют и другие виды датчиков:

• Температуры - для управления калориферами и защиты от замораживания;
• Влажности - для поддержания оптимальной влажности воздуха;
• Качества воздуха (CO2) - для регулирования подачи свежего воздуха по потребности;
• Дыма - для обнаружения возгорания и включения противодымной вентиляции;
• Протока - для контроля работы вентиляторов и защиты от "сухого хода";
• Загазованности - для предотвращения утечек опасных веществ в лабораториях и на производствах.

Датчики в венткамерах размещают в местах, репрезентативных для измеряемых параметров. Температурные датчики ставят после калориферов и в вытяжном канале, влажностные - в приточном канале после увлажнителя, датчики CO2 - в вытяжке из помещений. Датчики подключают к контроллеру вентиляции для автоматического управления.

Важный аспект эксплуатации датчиков - своевременная поверка и калибровка. Большинство датчиков имеют межповерочный интервал 1-2 года, в течение которого нужно проводить их проверку в специализированных лабораториях. Если погрешность датчика выходит за допустимые пределы, его калибруют или меняют на новый.

Таким образом, фильтры и датчики играют ключевую роль в обеспечении качества воздуха, энергоэффективности и безопасности вентиляционных систем. Правильный подбор, монтаж и обслуживание этих элементов - залог здорового микроклимата и долговечности оборудования.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Рекомендации по монтажу, наладке и техническому обслуживанию вентиляционных камер для бесперебойной и эффективной работы

Вентиляционная камера - это сложный комплекс оборудования, от качества монтажа и обслуживания которого зависит работа всей системы вентиляции здания. Ошибки и нарушения на этапе установки и эксплуатации могут привести к сбоям, авариям, повышенному шуму и энергопотреблению. Поэтому так важно соблюдать все нормы и правила при обустройстве венткамер.

Основные этапы и правила монтажа оборудования в венткамере: крепление агрегатов, подключение воздуховодов и автоматики

Монтаж венткамеры начинается с подготовки помещения - оно должно быть чистым, сухим, с ровным полом и освещением. Если камера находится на кровле, нужно предусмотреть гидроизоляцию, утепление, молниезащиту. Затем приступают к установке оборудования, которая проходит в несколько этапов:

1. Разметка мест установки вентагрегатов, вентиляторов, шумоглушителей согласно проекту. Оборудование должно располагаться так, чтобы обеспечить удобный доступ для обслуживания и замены компонентов.
2. Монтаж рам и опорных конструкций для крепления оборудования. Рамы должны быть прочными, устойчивыми, с антикоррозионным покрытием. Их крепят к полу анкерными болтами или приваривают к закладным деталям.
3. Установка вибровставок и демпфирующих опор под вентагрегаты и вентиляторы. Они предотвращают передачу вибраций на строительные конструкции и снижают структурный шум.
4. Монтаж оборудования на рамы и опоры, выверка его положения по уровню и отвесу. Агрегаты соединяют между собой гибкими вставками, которые компенсируют температурные расширения и вибрации.
5. Подключение воздуховодов к оборудованию через гибкие вставки и переходники. Воздуховоды должны иметь плавные повороты, постоянное сечение, минимум стыков. Их крепят на подвесах или кронштейнах с шагом 2-4 м.
6. Установка приточных и вытяжных решеток, диффузоров, клапанов на воздуховоды. Их располагают согласно проекту, обеспечивая равномерное распределение воздуха по помещениям.
7. Монтаж щитов автоматики, прокладка кабелей к датчикам и исполнительным механизмам. Щиты размещают в удобном месте, защищают от пыли и влаги. Кабели прокладывают в металлических трубах или коробах.
8. Подключение оборудования к электропитанию и заземлению. Сечение кабелей и автоматов выбирают по токовой нагрузке, используют устройства защитного отключения (УЗО).
9. Установка КИП - термометров, манометров, расходомеров для контроля параметров системы. Их располагают в легкодоступных местах, снабжают запорной арматурой.

После завершения монтажных работ проводят пусконаладку венткамеры. Она включает в себя:

• Проверку качества сборки и соединений, отсутствия течей и подсосов воздуха;
• Испытание оборудования на холостом ходу и под нагрузкой, контроль рабочих параметров;
• Наладку системы автоматики, настройку уставок и режимов работы;
• Аэродинамические испытания, измерение расходов воздуха и потерь давления;
• Акустические испытания, замеры уровней шума в венткамере и обслуживаемых помещениях.

По результатам испытаний составляют паспорт вентиляционной системы и исполнительную документацию. Затем обучают персонал правилам эксплуатации и техники безопасности, передают объект заказчику.

График и регламент технического обслуживания вентиляционных камер: осмотры, чистка, замена расходников

Чтобы вентиляционная камера работала эффективно и безотказно, необходимо регулярно проводить ее техническое обслуживание (ТО). Периодичность и состав работ по ТО зависят от типа и назначения системы вентиляции, условий эксплуатации, рекомендаций производителей оборудования. Но в общем случае выделяют следующие виды ТО венткамер:

• Ежемесячное ТО - включает в себя визуальный осмотр оборудования, проверку работоспособности, протяжку контактов, очистку наружных поверхностей. Выполняется службой эксплуатации здания.
• Ежеквартальное ТО - дополнительно проводится чистка или замена фильтров, проверка ремней и подшипников вентиляторов, осмотр автоматики и КИП. Выполняется специалистами подрядной организации.
• Ежегодное ТО - включает в себя все работы квартального ТО плюс развернутую диагностику оборудования, измерение рабочих параметров, проверку системы автоматики. Выполняется специалистами с привлечением наладчиков.

Состав работ при ежемесячном ТО венткамер:

• Осмотр оборудования на предмет видимых повреждений, течей, посторонних шумов;
• Проверка работы вентиляторов, клапанов, задвижек путем их включения и выключения;
• Протяжка электрических контактов в шкафах и щитах автоматики;
• Очистка наружных поверхностей оборудования, решеток, диффузоров от пыли и грязи;
• Проверка показаний контрольно-измерительных приборов - термометров, манометров;
• Проверка работы системы диспетчеризации, при ее наличии.

Состав работ при ежеквартальном ТО венткамер:

• Все операции ежемесячного ТО;
• Чистка или замена воздушных фильтров, проверка их загрязненности по перепаду давления;
• Проверка натяжения и состояния приводных ремней вентиляторов, их замена при необходимости;
• Контроль уровня вибрации и температуры подшипников вентиляторов, при необходимости - замена;
• Осмотр и функциональные испытания электроприводов, клапанов, задвижек;
• Проверка работы контроллеров, датчиков, исполнительных механизмов системы автоматики;
• Выборочный инструментальный контроль рабочих параметров - температуры, влажности, расхода воздуха.

Состав работ при ежегодном ТО венткамер:

• Все операции ежеквартального ТО;
• Развернутая диагностика технического состояния оборудования с выявлением дефектов;
• Проверка аэродинамических характеристик вентиляторов, измерение потребляемой мощности;
• Очистка и дезинфекция воздуховодов, теплообменников, увлажнителей;
• Проверка эффективности шумоглушителей, при необходимости - замена звукопоглощающих элементов;
• Ревизия и опрессовка калориферов, проверка качества теплоносителя;
• Поверка контрольно-измерительных приборов и датчиков автоматики;
• Проверка работы пожарных клапанов и систем дымоудаления;
• Наладка и регулировка оборудования на оптимальные режимы работы;
• Составление дефектной ведомости и плана ремонтов на следующий год.

Все работы по техническому обслуживанию венткамер должны выполняться в соответствии с инструкциями производителей оборудования, нормами безопасности и санитарии. Результаты ТО фиксируются в журнале, паспортах и формулярах. При выявлении неисправностей принимаются меры по их устранению.

Своевременное и качественное техобслуживание вентиляционных камер позволяет:

• Поддерживать заданные параметры микроклимата в обслуживаемых помещениях;
• Обеспечивать санитарно-гигиенические и экологические требования к воздушной среде;
• Предотвращать преждевременный износ и выход из строя дорогостоящего оборудования;
• Снижать потребление электроэнергии и эксплуатационные расходы;
• Продлевать ресурс и срок службы системы вентиляции в целом.

Пренебрежение регламентным обслуживанием венткамер чревато серьезными последствиями - от ухудшения самочувствия людей до возникновения аварийных ситуаций и остановки производства. Поэтому ТО нужно доверять только квалифицированным и ответственным подрядчикам.

Методы контроля и поддержания оптимальной влажности и температуры воздуха в помещениях с помощью венткамер

Вентиляционные камеры - это не просто устройства для перемещения воздуха, но и мощный инструмент управления микроклиматом в помещениях. С их помощью можно поддерживать комфортные и безопасные параметры воздушной среды, в первую очередь - температуру и влажность.

Оптимальная температура и влажность воздуха зависят от назначения помещений и регламентируются санитарными нормами и правилами. Например, для жилых комнат и офисов в холодный период года температура должна быть 20-22°С, а относительная влажность - 45-30%. Для "чистых помещений" в фармацевтике и микроэлектронике допуски гораздо жестче.

Для контроля и регулирования температуры в венткамерах используют следующие методы и средства:

• Установка датчиков температуры в обслуживаемых помещениях и в воздуховодах. Они непрерывно измеряют текущую температуру и передают сигнал в систему управления.
• Подогрев приточного воздуха в водяных или электрических калориферах. Теплоноситель или ТЭНы нагревают проходящий воздух до заданной температуры, компенсируя теплопотери здания.
• Охлаждение приточного воздуха в водяных или фреоновых охладителях. Холодная вода или хладагент отбирают избыточное тепло у воздуха, что актуально для теплого периода года.
• Утилизация тепла вытяжного воздуха в рекуператорах. Теплый отработанный воздух отдает часть энергии холодному приточному через стенки теплообменника, что снижает нагрузку на калорифер.
• Плавное регулирование мощности нагревателей и охладителей. Этим занимается контроллер, который сравнивает фактическую температуру с уставкой и выдает управляющий сигнал на исполнительные механизмы.
• Регулирование расхода воздуха через воздухораспределители. Изменяя положение направляющих лопаток или диафрагм, можно менять интенсивность подачи воздуха в разные зоны помещения.

Для поддержания оптимальной влажности применяют такие методы и устройства:

• Установка датчиков влажности в помещениях и воздуховодах. Они фиксируют текущую относительную влажность и сигнализируют о выходе за допустимые пределы.
• Паровое или адиабатическое увлажнение приточного воздуха. Специальные увлажнители генерируют водяной пар или распыляют мелкодисперсную воду, которая испаряется в потоке воздуха.
• Осушение воздуха в охладителях или адсорбционных роторах. При охлаждении воздуха ниже точки росы из него конденсируется влага, а адсорбенты поглощают излишки водяных паров.
• Регулирование влажности по сигналам датчиков. Контроллер управляет производительностью увлажнителей и осушителей, добиваясь заданных параметров воздуха.
• Утилизация влаги вытяжного воздуха. В рекуператорах энтальпийного типа влажный вытяжной воздух передает часть водяных паров сухому приточному, что снижает затраты на увлажнение.

Современные системы автоматизации вентиляции поддерживают температуру и влажность в помещениях с точностью до 1°С и 5% соответственно. Они учитывают множество факторов - наружные условия, тепло- и влагопоступления, режимы работы оборудования. Это позволяет создавать максимально комфортный микроклимат при минимальных затратах энергии.

Для эффективного управления температурой и влажностью в венткамерах необходимо:

• Правильно рассчитать и подобрать оборудование - калориферы, охладители, увлажнители, автоматику;
• Предусмотреть резервирование и плавное регулирование мощности агрегатов;
• Расположить датчики и воздухораспределители в репрезентативных точках помещений;
• Настроить оптимальные уставки и законы регулирования в контроллерах;
• Регулярно проверять и калибровать датчики, обслуживать исполнительные механизмы.

Если в помещениях наблюдаются дискомфортные условия - духота, сухость, сквозняки, значит вентиляционная система плохо справляется со своими функциями. Причины могут быть в неправильном проектировании, монтаже или эксплуатации венткамер. В таких случаях нужен углубленный аудит системы и принятие мер по ее модернизации.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Ключевые моменты при выборе и обустройстве вентиляционной камеры для поддержания здорового микроклимата в здании

Выбор и обустройство вентиляционной камеры - ответственная задача, от которой зависит качество воздушной среды и самочувствие людей в здании. Ошибки и просчеты на этом этапе могут обернуться серьезными проблемами в будущем - от дискомфорта до угрозы здоровью. Поэтому к вопросу нужно подходить комплексно и учитывать все нюансы.

Значение правильного расчета, подбора оборудования и монтажа для эффективной работы вентиляционной камеры

имально просторной, чтобы не стеснять движения воздуха и облегчить обслуживание.

Монтаж оборудования в венткамере должны выполнять квалифицированные специалисты в строгом соответствии с проектом и инструкциями производителей. Нужно обеспечить надежное крепление агрегатов к основанию, плотные соединения воздуховодов, правильную установку и подключение автоматики. Любые ошибки и отклонения могут привести к вибрациям, подсосам воздуха, перегреву двигателей.

После монтажа обязательно проводят пусконаладочные работы. Проверяют работоспособность и настраивают оборудование на проектные режимы, измеряют фактические параметры воздуха, устраняют выявленные недостатки. Качественная наладка позволяет добиться оптимальной производительности и минимального энергопотребления системы вентиляции.

Таким образом, создание эффективной вентиляционной камеры - это сложный процесс, требующий высокой квалификации на всех этапах - от проектирования до сдачи в эксплуатацию. Ошибки и экономия здесь недопустимы, ведь цена вопроса - здоровье людей и безопасность здания. Поэтому доверять такую работу можно только профессионалам с большим опытом и репутацией, как специалисты компании "Вентиляционные Системы".

Рекомендации по выбору типа и комплектации венткамеры в зависимости от назначения и особенностей помещений

Выбор типа и состава оборудования вентиляционной камеры зависит от многих факторов - назначения здания, количества людей, климатической зоны, наличия вредных выделений, архитектурных особенностей. Универсальных решений здесь не существует, к каждому объекту нужен индивидуальный подход. Но можно дать общие рекомендации, которые помогут сориентироваться.

Для жилых зданий, небольших офисов, магазинов обычно достаточно приточной вентиляции с механическим побуждением и фильтрацией воздуха. Оптимальный вариант - приточная установка с электрическим калорифером, фильтром F7, шумоглушителем и системой автоматики. Ее монтируют в отдельной венткамере на чердаке или техэтаже и распределяют воздух по помещениям через сеть воздуховодов и диффузоров.

Если есть проблемы с обратной тягой в санузлах и кухнях, то к приточной установке добавляют вытяжные вентиляторы, которые монтируют непосредственно на вентканалы в этих помещениях. Хорошо зарекомендовали себя бесшумные вентиляторы VAKIO Smart, которые имеют датчики влажности и таймеры, автоматически удаляя излишки влаги и запахи.

Для поддержания баланса приточного и вытяжного воздуха в квартирах с герметичными окнами рекомендуется использовать специальные приточные клапаны, которые устанавливаются в стены или на окна. Они обеспечивают постоянный приток свежего воздуха и защищают от шума, пыли и насекомых. Хорошим выбором будут стеновые клапаны Nova или оконные проветриватели VAKIO.

В детских садах, школах, поликлиниках, где повышенные требования к качеству воздуха, лучше применять приточно-вытяжные установки с рекуперацией тепла. Они совмещают функции подачи и удаления воздуха, при этом утилизируя до 90% тепла вытяжки для нагрева приточного воздуха в холодный период. Это позволяет существенно снизить затраты на отопление и кондиционирование.

Для крупных торговых и офисных центров, гостиниц, ресторанов потребуются более мощные и многофункциональные системы вентиляции. Здесь уже не обойтись одной венткамерой, их может быть несколько на разных этажах и зонах. Основу таких систем составляют центральные кондиционеры или приточно-вытяжные агрегаты, которые не только вентилируют, но и охлаждают, осушают, увлажняют воздух.

Современные установки имеют модульную конструкцию и набираются из унифицированных блоков, что позволяет адаптировать их под любые задачи. Обязательные элементы - шумоглушители, воздушные клапаны, фильтры и системы автоматики с датчиками качества воздуха. Для экономии энергии применяют рекуператоры, роторные или пластинчатые теплообменники.

На промышленных предприятиях состав вентиляционного оборудования определяется характером производства, видом и количеством вредных выделений. Общие принципы здесь такие: - максимально локализовать и удалять вредности в местах их образования, используя местные отсосы, укрытия, вытяжные зонты; - обеспечить достаточный приток чистого воздуха в рабочую зону, используя приточные установки с фильтрами и калориферами; - организовать общеобменную вентиляцию для разбавления и удаления остаточных загрязнений, поддержания нормативных параметров воздуха.

Состав оборудования в промышленных венткамерах может быть очень разнообразным - от простых крышных вентиляторов до мощных приточно-вытяжных агрегатов с системами очистки, шумоглушения, автоматического управления и диспетчеризации. Все зависит от масштаба предприятия и специфики технологических процессов.

Отдельная тема - вентиляция подземных сооружений, паркингов, тоннелей. Здесь свои особенности и риски - высокая загазованность, опасность возгорания и задымления. Вентиляция таких объектов должна быть особо надежной и эффективной, с резервированием оборудования, системами дымоудаления и газового пожаротушения.

В любом случае, выбор типа и комплектации вентиляционной камеры - это задача для профессионалов-проектировщиков, которые должны учесть все нюансы и требования объекта, провести необходимые расчеты, обосновать оптимальные решения. Экономить на этом этапе нельзя, последствия могут быть слишком серьезными.

Ответы на популярные вопросы о вентиляционных камерах: как подобрать, смонтировать и обслуживать венткамеру

Вентиляционные камеры - тема сложная и многогранная, у заказчиков и эксплуатационников часто возникает много вопросов по их устройству и обслуживанию. Постараемся ответить на самые распространенные из них.

Критерии выбора вентиляционной камеры: расчет мощности, типа исполнения, набора функций

Основные критерии выбора венткамеры:

• Расчетная производительность по воздуху, которая определяется исходя из кратности воздухообмена и объема обслуживаемых помещений. Она должна обеспечить нормативные значения подачи и удаления воздуха.
• Требуемый напор воздуха, который зависит от конфигурации и протяженности сети воздуховодов, количества местных сопротивлений (отводов, тройников, решеток). Он должен компенсировать все потери давления при транспортировке воздуха.
• Уровень шума, который не должен превышать допустимых значений на рабочих местах и в жилых помещениях. Для его снижения применяют шумоглушители, низкооборотные вентиляторы, виброизоляторы.
• Класс очистки воздуха, который выбирают в зависимости от назначения помещений и наружных условий. Чем выше концентрация пыли и загрязнений, тем более эффективные фильтры нужны.
• Диапазон регулирования температуры и влажности воздуха, который должен обеспечить оптимальные параметры микроклимата в обслуживаемой зоне. Для этого применяют калориферы, охладители, увлажнители с плавным управлением.
• Класс энергоэффективности, который характеризует удельный расход тепла и электроэнергии на обработку воздуха. Чем он выше, тем меньше эксплуатационные затраты, но больше капитальные вложения.
• Надежность и безопасность оборудования, которые закладываются на этапе проектирования и выбора комплектующих. Предпочтение отдают проверенным брендам и поставщикам, используют резервирование и защитную автоматику.

Далее рассмотрим несколько практических примеров выбора венткамер под конкретные объекты.

Пример 1. Подбор приточной установки для офиса площадью 200 м2, с расчетной кратностью воздухообмена 60 м3/ч на человека, при наполняемости 50 человек.

Расчетная производительность: 200 м2 х 3 м (высота потолка) х 2 (кратность) = 1200 м3/ч.

Принимаем типовую приточную установку в составе: воздушный клапан, фильтр карманный F7, электрический калорифер, вентилятор, шумоглушитель. Для равномерного распределения воздуха по помещениям используем канальную сеть с регулируемыми диффузорами.

Пример 2. Подбор вытяжной установки для ресторана на 100 посадочных мест.

Расчетная производительность: 100 х 20 м3/ч (норма удаления на 1 место) + 1000 м3/ч (вытяжка от горячего цеха) = 3000 м3/ч.

Принимаем крышный вентилятор в шумоизолированном корпусе, с электродвигателем вне потока воздуха. Для очистки воздуха используем кассетный фильтр G4, для гашения шума - пластинчатый шумоглушитель. Удаление воздуха осуществляем через сеть воздуховодов с жироулавливающими фильтрами и регулируемыми решетками.

Пример 3. Подбор приточно-вытяжной установки с рекуперацией тепла для спортивного зала 30х40 м.

Расчетная производительность: 30 х 40 х 6 (высота) х 2 (кратность) = 14400 м3/ч.

Принимаем установку с роторным рекуператором, который обеспечивает КПД утилизации тепла до 85%. Состав оборудования:

• Приточный блок: воздушный клапан с электроприводом, фильтр карманный F7, роторный рекуператор, электрический калорифер, вентилятор с EC-двигателем, шумоглушитель.
• Вытяжной блок: фильтр карманный G4, роторный рекуператор, вентилятор с EC-двигателем, шумоглушитель, воздушный клапан.
• Блок автоматики с контроллером, датчиками температуры, влажности, давления, приводами клапанов и заслонок.

Распределение воздуха осуществляем через сеть воздуховодов с регулируемыми решетками и диффузорами, которые обеспечивают равномерную циркуляцию воздуха по всему объему зала.

Дополнительные опции современных венткамер: подогрев, охлаждение, увлажнение, ионизация воздуха

Современные вентиляционные камеры - это не просто "коробки с вентиляторами", а полноценные климатические комплексы, которые не только перемещают, но и обрабатывают воздух для создания оптимального микроклимата. Для этого они оснащаются различными дополнительными опциями:

• Подогрев приточного воздуха в холодный период года. Осуществляется водяными или электрическими калориферами, которые нагревают воздух до заданной температуры. Это позволяет компенсировать теплопотери через ограждающие конструкции и поддерживать комфортные условия в помещениях.
• Охлаждение приточного воздуха в жаркое время года. Для этого используют фреоновые или водяные охладители, чиллеры, компрессорно-конденсаторные блоки. Они отбирают избыточное тепло у воздуха и сбрасывают его в окружающую среду. Это актуально для южных регионов и помещений с большими тепловыделениями.
• Увлажнение воздуха для поддержания оптимальной влажности. В современных зданиях с центральным отоплением воздух часто пересушен, что вредно для здоровья. Чтобы решить эту проблему, в венткамерах ставят паровые или адиабатические увлажнители. Они распыляют мелкодисперсную воду в приточный воздух, повышая его влажность до 40-60%.
• Осушение воздуха при высокой влажности. Избыточная влага способствует росту плесени, грибка, размножению клещей. Для борьбы с ней применяют адсорбционные роторы или фреоновые осушители. Первые поглощают влагу из воздуха за счет селикагеля или силикагеля, вторые - конденсируют ее на холодной поверхности испарителя.
• Ионизация воздуха для улучшения самочувствия и повышения работоспособности. Ионизаторы насыщают воздух отрицательно заряженными ионами кислорода, которые благотворно влияют на нервную и иммунную системы. Они очищают воздух от пыли, аллергенов, микробов, нейтрализуют вредные вещества. Ионизаторы встраивают в воздуховоды или корпус вентустановки.

Дополнительные опции значительно расширяют функционал вентиляционных камер и позволяют создавать комфортный микроклимат практически при любых условиях. Но они требуют грамотного проектирования, качественного монтажа и регулярного обслуживания. Поэтому доверять их реализацию нужно только профессионалам.

Способы обеспечения пожаробезопасности вентиляционных камер и воздуховодов

Вентиляционные камеры и воздуховоды - это потенциальные источники и пути распространения огня и дыма при пожаре. Поэтому к их пожарной безопасности предъявляются повышенные требования, которые регламентируются СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности". Основные способы обеспечения пожаробезопасности венткамер и воздуховодов:

• Применение негорючих материалов для изготовления воздуховодов и противопожарных преград. Воздуховоды делают из оцинкованной или нержавеющей стали, а противопожарные преграды - из бетона, кирпича, гипсокартона с огнестойкой обработкой.
• Установка огнезадерживающих клапанов в местах пересечения воздуховодами противопожарных преград. Эти клапаны автоматически перекрывают сечение воздуховода при повышении температуры до 70-100°С и препятствуют распространению огня и дыма. Их монтируют с пределом огнестойкости не менее EI 30 для общественных зданий и EI 60 для производственных.
• Устройство систем дымоудаления для быстрой эвакуации продуктов горения. Они состоят из дымовых люков, вентиляторов дымоудаления, воздуховодов и клапанов. При пожаре они автоматически открываются и создают разрежение, удаляя дым из помещений и лестничных клеток. Это обеспечивает безопасную эвакуацию людей и облегчает тушение.
• Оборудование венткамер системами пожарной сигнализации и пожаротушения. В них устанавливают датчики дыма, тепла, пламени, которые при срабатывании передают сигнал на пульт диспетчера и включают системы оповещения и пожаротушения. Для тушения используют порошковые или газовые огнетушители, спринклерные или дренчерные установки.
• Регулярный контроль состояния огнезащитных покрытий воздуховодов и противопожарных клапанов. Со временем они могут терять свои свойства из-за коррозии, механических повреждений, отслоения. Поэтому нужно периодически проверять их целостность и проводить восстановительные работы.

Кроме того, в венткамерах запрещено хранить горючие материалы, ставить электронагреватели, курить. Двери в них должны открываться по ходу эвакуации и не иметь запоров. Проемы для прохода воздуховодов нужно заделывать негорючими материалами.

Соблюдение всех норм и правил пожарной безопасности при проектировании, монтаже и эксплуатации вентиляционных камер и воздуховодов - залог сохранения жизни людей и имущества при пожаре. Поэтому экономить на противопожарных мероприятиях недопустимо, последствия могут быть катастрофическими.

На этом наш обзор вентиляционных камер подошел к концу. Мы постарались максимально полно раскрыть тему, рассказать об устройстве, видах, требованиях к венткамерам, дать рекомендации по их выбору, монтажу и обслуживанию. Надеемся, эта информация была для вас полезной и поможет создать эффективную и безопасную систему вентиляции в вашем доме или на предприятии.

Если у вас остались вопросы или нужна профессиональная помощь в проектировании и монтаже вентиляции - обращайтесь к специалистам компании "Мерес". Мы имеем большой опыт и компетенции в этой сфере, используем современное оборудование и технологии, даем гарантию на свои работы. Чтобы получить консультацию и оставить заявку, звоните по телефону или заполняйте форму на сайте.

Подписывайтесь на наш блог, чтобы получать больше полезной информации о вентиляции, кондиционировании, отоплении. Мы регулярно публикуем статьи, обзоры, советы экспертов, которые помогут вам создать здоровый и комфортный микроклимат в любых помещениях. До новых встреч!

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.
