Система дымоудаления: устройство, работа при пожаре, подпор воздуха

Система дымоудаления: устройство, работа при пожаре, подпор воздуха

При проектировании современных зданий одной из важнейших инженерных систем является система дымоудаления. Она играет критическую роль в обеспечении безопасности людей и сохранении материальных ценностей при пожаре. В данной статье мы подробно рассмотрим устройство, принципы работы и особенности систем дымоудаления и подпора воздуха, а также нормативные требования, предъявляемые к этим системам в России.

Принцип работы системы дымоудаления: защита жизней и имущества при пожаре

Что такое система дымоудаления: назначение и жизненно важные функции противодымной вентиляции

Система дымоудаления представляет собой комплекс инженерно-технических устройств и оборудования, предназначенных для удаления продуктов горения (дыма, токсичных газов, тепла) из помещений здания при возникновении пожара. Основная цель системы дымоудаления – создание условий для безопасной эвакуации людей и успешного тушения пожара, а также минимизация ущерба от воздействия продуктов горения.

Противодымная вентиляция является неотъемлемой частью комплексной системы пожарной безопасности здания. Она предотвращает распространение дыма по коммуникациям и помещениям, обеспечивая возможность безопасной эвакуации людей и доступ пожарных подразделений к очагу возгорания. Грамотно спроектированная система дымоудаления способна значительно снизить пожарные риски и повысить уровень безопасности объекта.

Основные задачи системы дымоудаления в обеспечении пожарной безопасности зданий

Система дымоудаления решает ряд важнейших задач, направленных на обеспечение пожарной безопасности здания:

  • Удаление продуктов горения из помещений и путей эвакуации
  • Предотвращение распространения дыма по всему зданию
  • Создание условий для безопасной эвакуации людей
  • Обеспечение доступа пожарных подразделений к очагу возгорания
  • Защита материальных ценностей от воздействия дыма и высоких температур
  • Снижение температуры в помещениях, охваченных пожаром

Эффективность системы дымоудаления зависит от правильности ее проектирования, качества монтажа и регулярности технического обслуживания. При проектировании и монтаже систем вентиляции, включая системы дымоудаления, необходимо учитывать особенности конкретного объекта, его назначение, планировку и другие факторы, влияющие на распространение дыма при пожаре.

Как система дымоудаления защищает эвакуационные пути и снижает пожарные риски

В случае пожара жизни людей подвергаются опасности не столько из-за открытого огня, сколько из-за отравления продуктами горения и потери видимости в задымленных помещениях. Система дымоудаления обеспечивает защиту эвакуационных путей, создавая условия для безопасной эвакуации людей:

  • Удаляет дым из коридоров, холлов, лестничных клеток и других зон эвакуации
  • Поддерживает приемлемую температуру на путях эвакуации
  • Обеспечивает необходимую видимость для ориентации в пространстве
  • Предотвращает проникновение дыма в защищаемые помещения

Снижение пожарных рисков происходит благодаря своевременному удалению дыма и тепла из зоны пожара, что замедляет распространение огня и предотвращает опасное явление "обратной тяги" – резкого воспламенения накопившихся продуктов неполного сгорания при доступе свежего воздуха.

Правильно спроектированная система дымоудаления значительно увеличивает время, доступное для эвакуации людей, а также создает условия для более эффективной работы пожарных подразделений, что в конечном итоге приводит к снижению ущерба от пожара и сохранению жизней.

Нормативно-правовая база проектирования систем дымоудаления в России

Проектирование, монтаж и эксплуатация систем дымоудаления в России регламентируются рядом нормативно-правовых документов, соблюдение которых обязательно для обеспечения пожарной безопасности зданий и сооружений.

Ключевые пожарные нормы и требования к системам дымоудаления в современных зданиях

Основными нормативными документами, регламентирующими требования к системам дымоудаления, являются:

  • Федеральный закон №123-ФЗ "Технический регламент о требованиях пожарной безопасности"
  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности"
  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха"
  • ГОСТ Р 53300-2009 "Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний"
  • СП 486.1311500.2020 "Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации"

Согласно нормативным требованиям, системы дымоудаления должны устанавливаться в зданиях и сооружениях определенного назначения и этажности. Например, они обязательны для многоэтажных жилых домов, торговых центров, подземных автостоянок, общественных зданий с массовым пребыванием людей и т.д.

Для каждого типа здания существуют свои требования к огнестойкости элементов системы дымоудаления, производительности вентиляторов, расположению дымовых клапанов и другим параметрам. Специалисты, занимающиеся проектированием и монтажом систем вентиляции, должны тщательно изучать и соблюдать все эти требования.

Обязательные испытания систем дымоудаления: регламент и периодичность проверок

Для обеспечения надежной работы системы дымоудаления при пожаре необходимо регулярно проводить ее испытания. Порядок и периодичность испытаний регламентируются ГОСТ Р 53300-2009 и другими нормативными документами.

Предусмотрены следующие виды испытаний систем дымоудаления:

  • Приемосдаточные испытания – проводятся при вводе системы в эксплуатацию
  • Периодические испытания – проводятся не реже одного раза в год
  • Внеплановые испытания – проводятся после ремонта или реконструкции системы

В ходе испытаний проверяются все элементы системы дымоудаления: работоспособность вентиляторов, герметичность воздуховодов, срабатывание дымовых клапанов, функционирование системы автоматики и т.д. Результаты испытаний фиксируются в соответствующих актах, которые хранятся на объекте и предъявляются при проверках надзорными органами.

Регулярное техническое обслуживание и своевременное устранение выявленных неисправностей – залог надежной работы системы дымоудаления при пожаре. Пренебрежение этими мероприятиями может привести к серьезным последствиям, включая человеческие жертвы.

Устройство современной системы дымоудаления: комплексный подход к безопасности

Дымовые и пожарные клапаны: виды, огнестойкость и принцип функционирования

Дымовые и пожарные клапаны являются ключевыми элементами системы дымоудаления, обеспечивающими удаление продуктов горения и предотвращение их распространения по воздуховодам и помещениям здания.

Конструктивные особенности дымовых клапанов различных типов и их предел огнестойкости

Дымовые клапаны представляют собой устройства с автоматически и дистанционно управляемыми заслонками, устанавливаемые в проемах и каналах систем противодымной вентиляции. По конструкции дымовые клапаны могут быть:

  • Клапаны прямоугольного сечения (наиболее распространены)
  • Клапаны круглого сечения
  • Дымовые люки (устанавливаются в покрытиях зданий)
  • Клапаны двойного действия (могут работать как на дымоудаление, так и на подпор воздуха)

Важнейшей характеристикой дымовых клапанов является их предел огнестойкости – время, в течение которого клапан сохраняет свои защитные свойства при воздействии огня. Согласно действующим нормам, предел огнестойкости дымовых клапанов должен составлять не менее:

  • E 30 – для систем дымоудаления из коридоров и холлов (сохранение целостности в течение 30 минут)
  • E 60 – для систем дымоудаления из атриумов, зальных помещений и т.д. (сохранение целостности в течение 60 минут)
  • EI 60 – для клапанов, устанавливаемых в перегородках и противопожарных преградах (сохранение целостности и теплоизолирующих свойств в течение 60 минут)

Конструкция дымовых клапанов должна обеспечивать их надежное срабатывание при пожаре и минимальное сопротивление воздушному потоку при открытой заслонке. Для этого применяются различные механизмы привода: электрические, электромагнитные, пневматические, пружинные и комбинированные.

Автоматическое управление пожарными клапанами: интеграция с системой пожаротушения

Современные системы дымоудаления предусматривают автоматическое управление пожарными клапанами, синхронизированное с системой пожаротушения и пожарной сигнализацией. При получении сигнала о пожаре происходит:

  • Автоматическое открытие дымовых клапанов в зоне возгорания для удаления дыма
  • Закрытие противопожарных клапанов на воздуховодах общеобменной вентиляции для предотвращения распространения дыма
  • Открытие клапанов подпора воздуха для создания избыточного давления в защищаемых зонах

Интеграция системы управления клапанами с системой пожаротушения позволяет реализовать алгоритмы защиты, учитывающие динамику развития пожара. Например, открытие дымовых клапанов может происходить поэтапно, начиная с зоны возгорания, а затем последовательно охватывая соседние зоны по мере распространения пожара.

Для обеспечения надежности системы предусматривается дублирование каналов управления и резервное электропитание. Также современные системы автоматического управления позволяют переводить клапаны в ручной режим управления для обеспечения возможности вмешательства пожарных расчетов в работу системы дымоудаления.

Компании, занимающиеся проектированием и монтажом систем вентиляции, должны учитывать все аспекты интеграции различных систем безопасности для обеспечения их согласованной работы при пожаре.

Вентиляторы дымоудаления: технические характеристики и классификация

Вентиляторы дымоудаления являются "сердцем" системы противодымной вентиляции, обеспечивая необходимый воздухообмен для эффективного удаления продуктов горения из здания.

Специальные требования к вытяжным вентиляторам системы дымоудаления

В отличие от обычных вентиляторов общеобменной вентиляции, вентиляторы дымоудаления должны надежно функционировать в экстремальных условиях пожара. К ним предъявляются следующие специальные требования:

  • Способность работать при высоких температурах (400-600°C) в течение определенного времени (обычно 1-2 часа)
  • Повышенная механическая прочность конструкции
  • Устойчивость к коррозии и воздействию агрессивных веществ, содержащихся в продуктах горения
  • Гарантированный запуск и стабильная работа в экстремальных условиях
  • Низкий уровень искрообразования для предотвращения возможного взрыва горючих газов

Вентиляторы дымоудаления классифицируются по различным параметрам:

  • По конструкции: радиальные (центробежные), осевые, крышные
  • По температуре перемещаемой среды: до 400°C, до 600°C, свыше 600°C
  • По времени работы при пожаре: 1 час, 2 часа, более 2 часов
  • По способу монтажа: канальные, установки вентиляторные пожаростойкие, крышные

Выбор конкретного типа вентилятора дымоудаления зависит от многих факторов: типа и назначения здания, расчетной пожарной нагрузки, объема защищаемых помещений, требуемого расхода воздуха и т.д. Правильный расчет и подбор вентиляторов – ключевой этап проектирования эффективной системы дымоудаления.

Огнестойкие воздуховоды: материалы, соединения и монтажные особенности

Воздуховоды системы дымоудаления должны сохранять свою целостность и функциональность при воздействии высоких температур в течение нормированного времени. Это обеспечивается применением специальных материалов и конструктивных решений:

  • Материалы воздуховодов: оцинкованная сталь повышенной толщины, нержавеющая сталь, специальные огнестойкие композитные материалы
  • Огнезащитные покрытия: специальные краски, обмазки, плиты на основе базальтового волокна или силиката кальция
  • Соединения воздуховодов: фланцевые с применением огнестойких уплотнителей, сварные, клеевые (для некоторых типов композитных воздуховодов)

Особое внимание при монтаже огнестойких воздуховодов уделяется:

  • Прокладке через противопожарные преграды (стены, перекрытия) с установкой противопожарных клапанов или применением огнезащитных проходок
  • Креплениям и подвескам, которые должны выдерживать вес воздуховода и сохранять несущую способность при пожаре
  • Компенсаторам температурных расширений, предотвращающим деформацию и разрушение воздуховодов при нагреве
  • Герметичности соединений для предотвращения подсоса воздуха и утечки дыма

Монтаж огнестойких воздуховодов требует высокой квалификации исполнителей и строгого соблюдения технологии. Специалисты, занимающиеся проектированием и монтажом систем вентиляции, должны учитывать все нюансы обеспечения огнестойкости воздуховодов и их креплений.

Противодымные шахты и дымовые люки: конструктивные особенности и принципы размещения

Противодымные шахты и дымовые люки являются важными элементами системы дымоудаления, обеспечивающими отвод продуктов горения из здания в атмосферу.

Проектирование дымовых зон и расчет параметров противодымных шахт

Противодымные шахты представляют собой вертикальные каналы с огнестойкими стенками, предназначенные для удаления дыма из здания. При проектировании противодымных шахт учитываются следующие параметры:

  • Площадь обслуживаемых помещений и их пожарная нагрузка
  • Расчетный объем дымовых газов, подлежащих удалению
  • Требования к огнестойкости конструкций шахты
  • Аэродинамический расчет сопротивления шахты для определения необходимого напора вентилятора

Дымовые зоны – это участки здания, объединенные общей системой дымоудаления. Принципы их формирования:

  • Рациональное разделение здания на противопожарные отсеки
  • Учет путей распространения дыма при пожаре
  • Обеспечение защиты эвакуационных путей
  • Оптимизация затрат на систему дымоудаления при сохранении ее эффективности

Для каждой дымовой зоны проводится аэродинамический расчет, определяющий параметры противодымных шахт и мощность вентиляторов дымоудаления. Этот расчет учитывает не только физические параметры помещений, но и динамику развития пожара, температуру дымовых газов, их плотность и другие факторы.

Дымовые люки на кровле: аэродинамический расчет и требования к установке

Дымовые люки (фонари) – это устройства, устанавливаемые на кровле здания и предназначенные для естественного удаления дыма и тепла при пожаре. Они применяются преимущественно в одноэтажных зданиях большой площади (торговые центры, производственные цеха, склады и т.д.).

Основные требования к дымовым люкам:

  • Автоматическое открывание при пожаре (от сигнала пожарной сигнализации или от теплового замка)
  • Возможность дистанционного открывания с пульта управления
  • Надежная защита от атмосферных осадков в закрытом состоянии
  • Достаточная площадь проходного сечения для эффективного дымоудаления
  • Огнестойкость конструкции, соответствующая нормативным требованиям

При проектировании системы дымоудаления с использованием люков проводится аэродинамический расчет, определяющий:

  • Необходимую площадь дымовых люков
  • Их оптимальное расположение на кровле
  • Требуемую площадь приточных проемов для обеспечения естественной конвекции

Расчет основывается на моделировании процессов теплообмена и движения воздушных потоков при пожаре, с учетом архитектурно-планировочных особенностей здания и возможных сценариев развития пожара.

Автоматика системы дымоудаления: от датчиков задымления до управляющих шкафов

Эффективность системы дымоудаления в значительной степени зависит от быстроты ее срабатывания и правильной последовательности включения различных элементов. Это обеспечивается современной системой автоматики.

Интеграция пожарной сигнализации с системой дымоудаления и система оповещения

Автоматическое управление системой дымоудаления начинается с получения сигнала о пожаре. Этот сигнал может поступать от различных источников:

  • Датчики задымления, реагирующие на появление в воздухе частиц дыма
  • Тепловые датчики, фиксирующие превышение пороговой температуры
  • Ручные пожарные извещатели, активируемые людьми при обнаружении пожара
  • Спринклерная система пожаротушения при ее срабатывании

После получения сигнала о пожаре система автоматики выполняет следующие действия:

  • Включает систему оповещения людей о пожаре
  • Запускает вентиляторы дымоудаления из зоны возгорания
  • Открывает дымовые клапаны в зоне возгорания
  • Закрывает противопожарные клапаны на воздуховодах общеобменной вентиляции
  • Включает вентиляторы подпора воздуха в защищаемые зоны
  • Отключает общеобменную вентиляцию и кондиционирование воздуха
  • Выводит лифты на основной посадочный этаж и блокирует их работу
  • Передает сигнал о пожаре в диспетчерский пункт и на пульт пожарной охраны

Интеграция системы дымоудаления с пожарной сигнализацией и другими инженерными системами здания требует тщательного проектирования и программирования алгоритмов взаимодействия. Специалисты, занимающиеся проектированием и монтажом систем вентиляции, должны работать в тесном контакте с проектировщиками систем пожарной сигнализации и автоматики.

Система диспетчеризации дымоудаления: удаленный контроль и мониторинг

Современные системы дымоудаления оснащаются средствами диспетчеризации, позволяющими осуществлять удаленный контроль и управление. Система диспетчеризации обеспечивает:

  • Мониторинг состояния всех элементов системы дымоудаления в реальном времени
  • Оперативное получение информации о неисправностях и авариях
  • Возможность ручного управления системой дымоудаления с диспетчерского пульта
  • Протоколирование всех событий и действий операторов
  • Визуализацию работы системы на мнемосхемах здания
  • Формирование отчетов о работе системы и статистики срабатываний

Для реализации функций диспетчеризации применяются управляющие шкафы, оснащенные программируемыми логическими контроллерами (ПЛК), средствами связи и интерфейсами для подключения к различным датчикам и исполнительным устройствам. Шкафы управления должны соответствовать требованиям пожарной безопасности и иметь резервированное электропитание.

В крупных зданиях и комплексах создаются центральные диспетчерские пункты, где операторы могут контролировать работу всех инженерных систем, включая систему дымоудаления, и принимать оперативные решения в случае возникновения нештатных ситуаций.

Алгоритм работы системы дымоудаления при пожаре: от обнаружения до ликвидации

Последовательность срабатывания элементов системы дымоудаления при обнаружении возгорания

Эффективность системы дымоудаления во многом зависит от правильного алгоритма срабатывания ее элементов при пожаре. Рассмотрим типовую последовательность работы системы от момента обнаружения возгорания до полной ликвидации пожара.

Как работает автоматическое управление системой дымоудаления в экстренной ситуации

При возникновении пожара система дымоудаления активируется в следующей последовательности:

  1. Обнаружение пожара - происходит срабатывание датчиков задымления или тепловых датчиков, либо активация ручного пожарного извещателя.
  2. Передача сигнала - информация о пожаре поступает на приемно-контрольный прибор пожарной сигнализации, который анализирует ситуацию и формирует управляющие сигналы.
  3. Включение системы оповещения - запускается система оповещения людей о пожаре, передающая информацию о необходимости эвакуации.
  4. Отключение общеобменной вентиляции - прекращается работа систем общеобменной вентиляции и кондиционирования для предотвращения распространения дыма по их каналам.
  5. Закрытие противопожарных клапанов - на воздуховодах общеобменной вентиляции закрываются противопожарные клапаны, изолируя различные пожарные отсеки здания.
  6. Открытие дымовых клапанов - в зоне возгорания открываются дымовые клапаны для удаления продуктов горения.
  7. Запуск вентиляторов дымоудаления - включаются вытяжные вентиляторы, обеспечивающие удаление дыма из зоны пожара.
  8. Создание подпора воздуха - включаются приточные вентиляторы, создающие избыточное давление в защищаемых зонах (лестничные клетки, лифтовые шахты, зоны безопасности).
  9. Управление лифтами - лифты переводятся в режим "пожарная опасность", опускаются на основной посадочный этаж и блокируются с открытыми дверями.
  10. Разблокировка путей эвакуации - происходит разблокировка электромагнитных замков на дверях эвакуационных выходов.

Все эти действия выполняются автоматически по заранее запрограммированному алгоритму, учитывающему особенности конкретного здания и возможные сценарии развития пожара. Время от обнаружения пожара до полного развертывания системы дымоудаления составляет обычно не более 30-60 секунд.

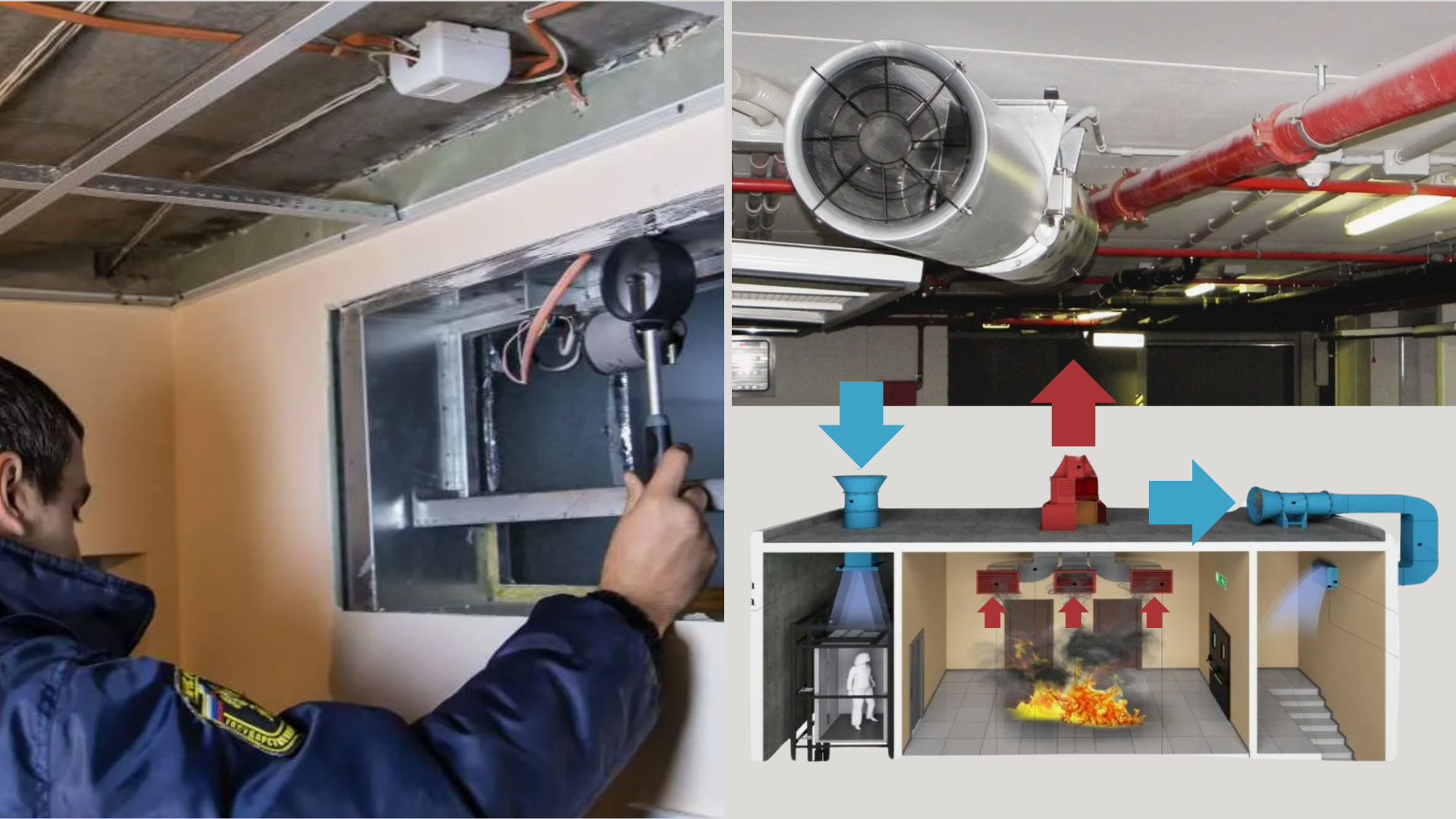

Процесс удаления продуктов горения через дымовые зоны и противодымные шахты

После активации системы дымоудаления начинается процесс удаления продуктов горения из здания, который происходит следующим образом:

  • Дым и горячие газы, поднимаясь к потолку помещения, собираются под перекрытием и начинают распространяться в горизонтальном направлении.
  • Через открытые дымовые клапаны продукты горения поступают в систему дымоудаления.
  • Вытяжные вентиляторы дымоудаления создают разрежение, обеспечивающее эффективный отвод дыма и горячих газов.
  • По огнестойким воздуховодам или через противодымные шахты продукты горения выводятся за пределы здания.
  • Одновременно свежий воздух поступает в нижнюю часть помещения через системы подпора воздуха или естественным путем через открытые двери и окна.
  • В результате в помещении создается направленное движение воздуха снизу вверх, способствующее локализации дыма в верхней зоне и обеспечивающее приемлемые условия для эвакуации людей.

Эффективность этого процесса зависит от правильного расчета и расположения элементов системы дымоудаления, а также от соответствия фактической пожарной нагрузки проектным параметрам. При проектировании и монтаже систем вентиляции необходимо учитывать возможные сценарии развития пожара и обеспечивать достаточную производительность системы дымоудаления.

Факторы эффективности дымоудаления в реальных условиях пожара

Реальная эффективность системы дымоудаления при пожаре зависит от множества факторов, как технических, так и организационных. Рассмотрим основные из них.

Влияние пожарной нагрузки на работоспособность системы дымоудаления

Пожарная нагрузка – это количество горючих материалов на единицу площади помещения и их способность выделять тепло и дым при горении. Этот фактор существенно влияет на работу системы дымоудаления следующим образом:

  • Интенсивность тепловыделения определяет температуру дымовых газов, что влияет на их подъемную силу и динамику распространения.
  • Объем образующегося дыма зависит от вида горящих материалов и может превышать расчетные значения, заложенные при проектировании системы дымоудаления.
  • Состав продуктов горения влияет на их токсичность и оптическую плотность, что критически важно для обеспечения безопасной эвакуации людей.
  • При высокой пожарной нагрузке возможно быстрое развитие пожара с переходом в стадию объемного горения, когда система дымоудаления уже не может эффективно функционировать.

Для обеспечения надежной работы системы дымоудаления при проектировании необходимо учитывать реальную пожарную нагрузку объекта и предусматривать определенный запас производительности. Также важно соблюдать ограничения по количеству и расположению горючих материалов в помещениях, особенно на путях эвакуации.

Воздухообмен и аэродинамические характеристики: правильный расчет для максимальной эффективности дымоудаления

Эффективность дымоудаления в значительной степени зависит от правильного расчета воздухообмена и учета аэродинамических характеристик здания:

  • Расход воздуха должен быть достаточным для удаления всего объема дыма, образующегося при пожаре, но не чрезмерным, чтобы не создавать сильных воздушных потоков, способствующих распространению огня.
  • Аэродинамическое сопротивление воздуховодов и других элементов системы должно быть корректно рассчитано для обеспечения необходимого напора вентиляторов.
  • Необходимо учитывать возможность "эффекта дымохода" в высотных зданиях, когда естественная тяга в шахтах может усиливать или ослаблять работу механической вентиляции.
  • Важно предусмотреть компенсационный приток воздуха для замещения удаляемого дыма, иначе эффективность системы дымоудаления будет снижена.
  • Следует учитывать влияние ветрового давления на фасады здания, особенно при проектировании систем с естественным дымоудалением через шахты и люки.

Современные методы проектирования предполагают использование компьютерного моделирования для анализа движения воздушных потоков и распространения дыма при различных сценариях пожара. Это позволяет оптимизировать параметры системы дымоудаления и повысить ее эффективность в реальных условиях.

Система дымоудаления и подпора воздуха: комплексное решение для противодымной защиты

Подпор воздуха в системе противодымной вентиляции: задачи и принципы реализации

Система подпора воздуха является важным дополнением к системе дымоудаления, обеспечивающим защиту путей эвакуации и создающим безопасные зоны в здании при пожаре.

Почему необходим подпор воздуха в лестничные клетки и пожарные отсеки

При пожаре дым имеет свойство быстро распространяться по зданию, проникая в лестничные клетки, лифтовые шахты и другие вертикальные коммуникации. Это создает серьезную угрозу для жизни людей, затрудняя их эвакуацию и работу пожарных подразделений. Система подпора воздуха решает эту проблему путем создания избыточного давления в защищаемых помещениях, препятствующего проникновению дыма.

Основные задачи системы подпора воздуха:

  • Защита путей эвакуации от задымления (лестничные клетки, лифтовые холлы, тамбур-шлюзы)
  • Создание зон безопасности для людей, не способных самостоятельно эвакуироваться
  • Обеспечение доступа пожарных подразделений к очагу возгорания через незадымляемые пути
  • Препятствование распространению дыма между различными пожарными отсеками здания

В соответствии с нормативными требованиями, система подпора воздуха должна создавать избыточное давление не менее 20-50 Па в защищаемых помещениях (в зависимости от их назначения). При этом давление должно быть достаточным для предотвращения проникновения дыма, но не настолько высоким, чтобы затруднять открывание дверей при эвакуации.

Приточные вентиляторы для создания подпора воздуха: критерии выбора и размещения

Для создания подпора воздуха используются специальные приточные вентиляторы, которые должны соответствовать определенным требованиям:

  • Огнестойкость – способность работать при высоких температурах и задымлении
  • Надежность – гарантированный запуск и стабильная работа в условиях пожара
  • Производительность – обеспечение необходимого расхода воздуха для создания требуемого избыточного давления
  • Низкий уровень шума – особенно важно для систем, работающих в режиме ожидания

При выборе и размещении приточных вентиляторов для системы подпора воздуха учитываются следующие факторы:

  • Объем защищаемых помещений и степень их негерметичности (наличие дверей, окон, щелей)
  • Необходимость поддержания комфортной температуры в защищаемых помещениях (может потребоваться подогрев подаваемого воздуха в холодное время года)
  • Возможность резервирования вентиляторов для повышения надежности системы
  • Удобство обслуживания и ремонта оборудования

Размещение приточных вентиляторов должно обеспечивать равномерное распределение воздуха в защищаемом помещении и минимальное аэродинамическое сопротивление воздуховодов. Воздухозаборные устройства следует располагать в местах, защищенных от возможного задымления при пожаре.

Компании, занимающиеся проектированием и монтажом систем вентиляции, должны учитывать все эти факторы для создания эффективной системы подпора воздуха, интегрированной с общей системой противопожарной защиты здания.

Инженерные методы расчета подпора воздуха для различных типов помещений

Правильный расчет системы подпора воздуха является ключевым условием ее эффективной работы при пожаре. Рассмотрим основные методы и подходы к такому расчету.

Математические модели расчета подпора воздуха с учетом требований нормативов

Расчет системы подпора воздуха основывается на нескольких математических моделях, учитывающих различные физические явления и требования нормативных документов:

  • Модель расчета расхода воздуха для создания требуемого избыточного давления в защищаемом помещении с учетом его негерметичности
  • Модель расчета аэродинамического сопротивления системы подпора воздуха и необходимого напора вентиляторов
  • Модель расчета температурного режима в защищаемом помещении и необходимости подогрева приточного воздуха
  • Модель расчета времени заполнения помещения воздухом до создания требуемого избыточного давления

Основное уравнение для расчета расхода воздуха в системе подпора:

L = 3600 × F × √(2 × Δp/ρ)

где:

  • L – расход воздуха, м³/ч
  • F – площадь неплотностей в защищаемом помещении, м²
  • Δp – требуемое избыточное давление, Па
  • ρ – плотность воздуха, кг/м³

При расчете системы подпора воздуха необходимо учитывать требования нормативных документов, в частности СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности", который устанавливает:

  • Минимальные значения избыточного давления для различных типов помещений
  • Максимально допустимую скорость воздуха в дверных проемах
  • Требования к подогреву приточного воздуха в зимнее время
  • Требования к резервированию элементов системы подпора воздуха

Современные подходы к расчету систем подпора воздуха предполагают использование специализированного программного обеспечения, позволяющего моделировать различные сценарии пожара и оценивать эффективность системы в каждом из них.

Особенности организации системы подпора воздуха для высотных зданий

Высотные здания представляют особую сложность с точки зрения организации системы подпора воздуха из-за эффекта "дымовой трубы", создающего естественную тягу в вертикальных коммуникациях. Основные особенности проектирования системы подпора воздуха для высотных зданий:

  • Разделение здания на пожарные отсеки по высоте с организацией независимых систем подпора воздуха для каждого отсека
  • Учет изменения плотности воздуха с высотой и его влияния на работу системы
  • Компенсация влияния ветрового давления на фасады здания
  • Организация многоступенчатой системы защиты путей эвакуации, включающей тамбур-шлюзы с подпором воздуха
  • Использование поэтажных систем подпора воздуха с индивидуальным управлением для каждого этажа

В высотных зданиях особое внимание уделяется созданию зон безопасности для маломобильных групп населения. Эти зоны должны быть оборудованы надежной системой подпора воздуха, обеспечивающей их защиту от задымления в течение всего времени, необходимого для спасения людей.

Важным аспектом является также интеграция системы подпора воздуха с другими инженерными системами здания, включая лифты для пожарных подразделений, системы аварийного освещения и связи. Комплексный подход к проектированию систем безопасности высотных зданий позволяет обеспечить максимальную защиту людей и имущества при пожаре.

Противодымные завесы и противопожарные перегородки: дополнительные элементы дымозащиты

Помимо систем дымоудаления и подпора воздуха, для эффективной защиты зданий от распространения дыма применяются дополнительные элементы дымозащиты.

Технические характеристики противодымных завес и их интеграция с системой дымоудаления

Противодымные завесы представляют собой специальные конструкции, предназначенные для ограничения распространения дыма в горизонтальном направлении и направления его в зону действия вытяжных вентиляторов. Эффективность этих элементов определяется рядом технических характеристик, которые необходимо учитывать при проектировании комплексной системы дымоудаления.

Ключевой параметр противодымных завес – огнестойкость, которая должна соответствовать требованиям пожарной безопасности и быть не менее E60. Это означает, что завеса должна сохранять целостность и выполнять свою функцию в течение минимум 60 минут при воздействии открытого пламени. Завесы высоких классов огнестойкости (E120, E180) применяются на объектах повышенной ответственности, таких как высотные здания или крупные торговые центры.

Материал изготовления противодымных завес должен соответствовать группе горючести НГ (негорючие) либо Г1 (слабогорючие). Чаще всего используются стеклоткани с огнеупорной пропиткой, многослойные композитные материалы или специальные виды технического текстиля. Конструкция должна выдерживать температуру до 1000°C без потери функциональности.

Дымонепроницаемость – еще одна важная характеристика, определяющая способность завесы предотвращать проникновение дыма и токсичных продуктов горения за пределы зоны локализации пожара. Этот параметр измеряется в процентах задержания дымовых частиц и должен составлять не менее 95% для стандартных объектов и 98-99% для объектов с повышенными требованиями безопасности.

Интеграция противодымных завес с системой дымоудаления требует синхронизации с другими компонентами. Управление опусканием завес должно быть увязано с работой датчиков задымления, пожарной сигнализацией и вентиляторами дымоудаления. Современные системы используют программируемые логические контроллеры, обеспечивающие последовательное срабатывание элементов: сначала активируются противодымные завесы для локализации зоны задымления, затем запускаются вентиляторы дымоудаления.

Важным аспектом является скорость срабатывания завес – для обеспечения эффективной дымозащиты они должны полностью развертываться за 20-30 секунд после получения сигнала от системы пожарной сигнализации. Это позволяет оперативно локализовать дым и предотвратить его распространение на большие площади.

Для объектов со сложной планировкой противодымные завесы могут оснащаться датчиками положения, которые передают информацию о статусе развертывания в систему диспетчеризации. Это позволяет контролировать работоспособность всей системы дымоудаления и своевременно выявлять неисправности.

Противопожарные двери с системой контроля доступа: обеспечение дымонепроницаемости

Противопожарные двери являются неотъемлемой частью системы противодымной защиты зданий. Они устанавливаются на границах пожарных отсеков, лестничных клетках и эвакуационных путях для предотвращения распространения огня и дыма между помещениями, а также для обеспечения безопасной эвакуации людей.

Основной характеристикой противопожарных дверей является предел огнестойкости, который обозначается индексами EI (целостность и теплоизолирующая способность) или EIS (дополнительно дымогазонепроницаемость) с указанием времени сопротивления огню в минутах. Для большинства объектов применяются двери с пределом огнестойкости EI 30 или EI 60, а для особо ответственных зон – EI 90 и выше.

Дымогазонепроницаемость обеспечивается специальными конструктивными решениями: термоактивными уплотнителями, которые при нагревании увеличиваются в объеме и герметизируют щели, а также установкой дымозащитных контуров по периметру дверного полотна. Качественная противопожарная дверь должна иметь показатель дымонепроницаемости не менее 15 Па, что подтверждается соответствующими сертификатами.

Интеграция противопожарных дверей с системой контроля доступа представляет определенную сложность, поскольку требуется соблюдение двух противоречащих друг другу требований: с одной стороны, двери должны быть надежно закрыты для обеспечения пожарной безопасности, с другой – не должны препятствовать эвакуации людей в экстренной ситуации.

Современные решения этой проблемы включают использование электромагнитных удерживающих устройств, которые в нормальном режиме удерживают двери в открытом положении, а при срабатывании пожарной сигнализации автоматически отключаются, позволяя доводчикам закрыть двери. Такие системы интегрируются в общую схему автоматического управления противопожарной защитой здания.

Для путей эвакуации используются противопожарные двери с устройствами "антипаника", которые позволяют открыть дверь изнутри простым нажатием на горизонтальную планку даже при наличии электромагнитного замка. При этом система контроля доступа программируется таким образом, чтобы при получении сигнала о пожаре двери автоматически разблокировались, обеспечивая беспрепятственный выход людей.

Двери, устанавливаемые на путях подпора воздуха, оснащаются автоматическими доводчиками с регулируемым усилием закрывания. Это важно для обеспечения герметичности дверного проема и создания необходимого давления в защищаемом объеме. Усилие закрывания должно быть достаточным для преодоления сопротивления воздуха при подпоре, но не настолько большим, чтобы затруднять открывание двери при эвакуации.

Для многоэтажных зданий с системой подпора воздуха в лестничные клетки особое значение имеет состояние противопожарных дверей – даже небольшие неплотности могут существенно снизить эффективность создаваемого подпора. Поэтому регулярное техническое обслуживание систем вентиляции, включая проверку состояния уплотнителей и механизмов противопожарных дверей, является обязательным требованием нормативов.

Профессиональный монтаж и регламентное обслуживание систем дымоудаления

Технология монтажа системы дымоудаления: от проекта до сдачи в эксплуатацию

Система дымоудаления относится к критически важным инженерным системам здания, поэтому её монтаж должен выполняться исключительно квалифицированными специалистами с соблюдением всех технологических требований. Процесс установки системы дымоудаления начинается задолго до непосредственных монтажных работ – с тщательной разработки проектной документации на основе нормативных требований.

Первый этап – проектирование, включающее аэродинамический расчет, выбор оборудования, определение мест установки компонентов и трассировку воздуховодов. Проект должен учитывать архитектурные особенности здания, разделение на пожарные отсеки, расположение эвакуационных путей и лестничных клеток. На этом этапе крайне важно правильно рассчитать производительность вентиляторов дымоудаления и объемы подпора воздуха для создания эффективной противодымной защиты.

После согласования проектной документации в надзорных органах начинается подготовительный этап монтажа. Он включает в себя проверку строительной готовности объекта, разметку мест установки оборудования, подготовку монтажных проемов и отверстий для воздуховодов. На этом этапе также проводится входной контроль поставляемого оборудования – проверка сертификатов соответствия, комплектности и отсутствия повреждений.

Основной этап монтажа начинается с установки базовых элементов системы. В первую очередь монтируются вентиляторы дымоудаления на специальные виброизолирующие основания, что предотвращает передачу вибрации на конструкции здания. Вентиляторы должны иметь сертификаты, подтверждающие возможность их работы при высоких температурах (до 400-600°C) в течение не менее 2 часов.

Параллельно проводится монтаж воздуховодов, которые должны соответствовать требованиям огнестойкости. Для систем дымоудаления используются воздуховоды из оцинкованной стали толщиной не менее 0,8-1,0 мм или специальные огнестойкие воздуховоды с пределом огнестойкости не менее EI 30 для вертикальных участков и EI 60 для горизонтальных. Соединения воздуховодов выполняются с применением огнестойких герметиков и фланцевых соединений, обеспечивающих необходимую плотность.

Особое внимание уделяется монтажу дымовых клапанов, которые являются критическими элементами системы. Они устанавливаются в местах пересечения воздуховодами противопожарных преград и на границах пожарных отсеков. Монтаж должен обеспечивать свободное движение подвижных частей клапана и надежное срабатывание привода при получении сигнала от системы пожарной сигнализации.

Заключительный этап монтажа – прокладка кабельных линий и подключение оборудования к системе автоматики. Для этого используются огнестойкие кабели, сохраняющие работоспособность при пожаре не менее 90 минут. Электропитание вентиляторов дымоудаления должно осуществляться по первой категории надежности, с автоматическим переключением на резервный источник питания в случае отключения основного.

После завершения монтажных работ проводится комплексное испытание системы дымоудаления, включающее проверку работоспособности всех компонентов, измерение аэродинамических параметров, тестирование средств автоматики и контроля. Результаты испытаний оформляются соответствующими актами, которые входят в состав исполнительной документации, передаваемой заказчику.

Порядок монтажа компонентов системы дымоудаления и требования к квалификации специалистов

Качественный монтаж системы дымоудаления требует соблюдения определенного порядка установки компонентов, что обеспечивает их правильное функционирование и взаимодействие. Технологическая последовательность работ имеет решающее значение для надежности всей системы.

Монтаж начинается с установки вентиляционного оборудования – вентиляторов дымоудаления и приточных вентиляторов для создания подпора воздуха. Вентиляторы дымоудаления чаще всего размещаются на кровле здания в специальных вентиляционных камерах или на технических этажах. Крепление должно быть исключительно надежным, с учетом вибрационных нагрузок при работе оборудования.

Следующим этапом является монтаж магистральных воздуховодов и основных ответвлений системы. Крепление воздуховодов к строительным конструкциям выполняется с помощью специальных огнестойких подвесов, способных выдерживать нагрузку не менее 9 кг/п.м. для горизонтальных участков. Расстояние между креплениями не должно превышать 1,5 м для горизонтальных воздуховодов и 3 м для вертикальных.

После монтажа основных трасс воздуховодов устанавливаются дымовые клапаны. Их правильное расположение имеет критическое значение для эффективности системы дымоудаления. Клапаны монтируются таким образом, чтобы обеспечить свободный доступ к приводам и механизмам для технического обслуживания. Электроприводы клапанов подключаются к системе автоматики согласно проектной документации.

Монтаж системы автоматического управления включает установку шкафов управления, прокладку кабельных трасс и подключение исполнительных устройств. Все соединения должны быть выполнены с соблюдением требований электробезопасности и защиты от электромагнитных помех. Особое внимание уделяется надежности крепления датчиков и исполнительных механизмов.

Завершающим этапом монтажных работ является установка и настройка устройств индикации и управления, размещаемых на постах охраны или в диспетчерских пунктах. Эти устройства обеспечивают визуализацию состояния системы дымоудаления и возможность ручного управления в экстренных ситуациях.

Квалификация специалистов, выполняющих монтаж системы дымоудаления, должна соответствовать высоким требованиям. Монтажники должны иметь профильное образование, допуски к работе на высоте, знать особенности монтажа противопожарных систем. Сварочные работы должны выполняться сварщиками, имеющими соответствующие аттестационные удостоверения.

Инженерно-технический персонал, осуществляющий руководство монтажными работами, должен обладать знаниями нормативных требований, уметь читать проектную документацию и выполнять необходимые расчеты. Наличие опыта проектирования и монтажа систем вентиляции различного назначения является существенным преимуществом.

Все специалисты, участвующие в монтаже системы дымоудаления, должны проходить регулярное повышение квалификации и аттестацию по вопросам пожарной безопасности. Это особенно важно с учетом постоянного совершенствования нормативной базы и появления новых технических решений в области противодымной защиты.

Как избежать типичных ошибок при установке системы дымоудаления и подпора воздуха

При монтаже систем дымоудаления и подпора воздуха существует ряд типичных ошибок, которые могут существенно снизить эффективность противопожарной защиты. Понимание этих проблем позволяет предотвратить их на этапе проектирования и монтажа.

Одна из наиболее распространенных ошибок – недостаточный учет аэродинамических характеристик системы. Это приводит к неправильному выбору мощности вентиляторов, диаметров воздуховодов и размеров дымовых клапанов. В результате система не обеспечивает необходимый объем удаляемого дыма или создает недостаточный подпор воздуха. Чтобы избежать этой проблемы, необходимо выполнять детальный аэродинамический расчет с учетом всех элементов системы, создающих сопротивление воздушному потоку.

Вторая распространенная ошибка – нарушение требований к огнестойкости элементов системы. Использование воздуховодов с недостаточным пределом огнестойкости или неправильное выполнение противопожарных разделок может привести к быстрому выходу системы из строя при пожаре. Для обеспечения надежной работы необходимо строго соблюдать требования нормативных документов к огнестойкости всех элементов системы дымоудаления.

Третья ошибка связана с неправильным размещением дымовых клапанов. Слишком высокое расположение клапанов в помещении может привести к тому, что нижняя часть помещения останется задымленной, что затруднит эвакуацию людей. Оптимальное расположение дымовых клапанов должно определяться на основе расчетов дымообразования и с учетом особенностей конкретного помещения.

Четвертая ошибка – недостаточная герметичность воздуховодов системы дымоудаления. Утечки воздуха через соединения воздуховодов приводят к падению производительности системы и проникновению дыма в смежные помещения. Для обеспечения необходимой герметичности следует использовать фланцевые соединения с термостойкими уплотнителями, а также проводить испытания на герметичность перед вводом системы в эксплуатацию.

Пятая ошибка – неправильная интеграция системы дымоудаления с другими инженерными системами здания. Часто возникают конфликты между трассами воздуховодов системы дымоудаления и трубопроводами других инженерных систем. Это приводит к необходимости изменения конфигурации воздуховодов непосредственно на объекте, что не всегда возможно без ухудшения характеристик системы. Решение проблемы – тщательная координация проектов всех инженерных систем на стадии проектирования.

Шестая ошибка связана с недостаточной мощностью электроснабжения системы дымоудаления. Вентиляторы дымоудаления потребляют значительное количество электроэнергии, особенно в момент пуска. Если система электроснабжения не рассчитана на эти нагрузки, возможно срабатывание защиты и отключение вентиляторов в критический момент. Необходимо предусматривать запас по мощности электроснабжения и использовать устройства плавного пуска для снижения пусковых токов.

Седьмая ошибка – отсутствие или неправильное выполнение компенсации удаляемого воздуха. При работе системы дымоудаления из помещения удаляется значительный объем воздуха, который должен компенсироваться притоком свежего воздуха. Если не предусмотреть достаточные проемы для притока воздуха, эффективность дымоудаления существенно снижается. Решение – расчет и устройство проемов для компенсирующего притока воздуха в нижней части защищаемых помещений.

Восьмая ошибка – неправильная настройка автоматики управления системой дымоудаления. Слишком чувствительные датчики могут вызывать ложные срабатывания системы, а недостаточно чувствительные – задерживать активацию системы при реальном пожаре [[1]](https://fireman.club/statyi-polzovateley/sistemyi-dyimoudaleniya-i-podpora-vozduha-ustroystvo-i-printsip-rabotyi/). Необходимо тщательно настраивать пороги срабатывания датчиков и логику работы системы управления с учетом особенностей конкретного объекта.

Избежать указанных ошибок позволяет обращение к профессионалам в области проектирования и монтажа систем вентиляции, имеющим опыт реализации сложных проектов противодымной защиты.

Регламент технического обслуживания систем дымоудаления согласно нормативам безопасности

Система дымоудаления относится к критически важным системам обеспечения пожарной безопасности, поэтому её техническое обслуживание регламентируется строгими нормативными требованиями. Регулярное и качественное обслуживание гарантирует надежность и эффективность работы системы в случае возникновения пожара.

Основным документом, определяющим порядок технического обслуживания систем дымоудаления, является ГОСТ Р 53300-2009 "Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний". Согласно этому документу, техническое обслуживание системы дымоудаления должно проводиться не реже одного раза в квартал, а полные испытания – не реже одного раза в год.

Техническое обслуживание системы дымоудаления включает в себя следующие основные мероприятия:

  • Визуальный осмотр всех доступных элементов системы на предмет выявления внешних повреждений, коррозии, нарушения крепления и других дефектов;
  • Проверка состояния электрических соединений, контактов и кабельных линий системы управления;
  • Контроль работоспособности приводов дымовых и огнезадерживающих клапанов, включая измерение времени их срабатывания;
  • Проверка состояния подшипников и электродвигателей вентиляторов дымоудаления и подпора воздуха;
  • Контроль натяжения приводных ремней и состояния соединительных муфт в вентиляционных установках;
  • Проверка работоспособности датчиков положения клапанов и контроля работы вентиляторов;
  • Тестирование системы автоматического управления в различных режимах работы;
  • Проверка герметичности воздуховодов и соединений системы дымоудаления.

Особое внимание при техническом обслуживании уделяется очистке элементов системы от пыли и загрязнений, которые могут накапливаться в процессе эксплуатации здания. Загрязнение подвижных частей дымовых клапанов может привести к их заклиниванию, а отложения в каналах воздуховодов снижают эффективность дымоудаления и увеличивают нагрузку на вентиляторы.

При проведении годовых испытаний системы дымоудаления выполняется комплексная проверка работоспособности всей системы в условиях, максимально приближенных к реальным. Для этого используются специальные дымовые шашки или генераторы театрального дыма, позволяющие оценить эффективность удаления продуктов горения из защищаемых помещений.

В ходе испытаний проверяются следующие параметры:

  • Фактическая производительность вентиляторов дымоудаления и их соответствие проектным значениям;
  • Давление воздуха, создаваемое системой подпора в лестничных клетках, шахтах лифтов и других защищаемых объемах;
  • Скорость движения воздуха в дверных проемах на путях эвакуации;
  • Время активации системы дымоудаления после поступления сигнала о пожаре;
  • Правильность последовательности срабатывания всех элементов системы;
  • Работоспособность системы при переключении на резервные источники электропитания.

Результаты испытаний оформляются протоколами, которые хранятся на объекте и предъявляются при проверках надзорными органами. В случае выявления неисправностей или отклонений от нормативных требований, они должны быть устранены в кратчайшие сроки с последующим проведением повторных испытаний.

График и методика проведения профилактических работ системы дымоудаления

Регламентное техническое обслуживание системы дымоудаления проводится по утвержденному графику, который составляется с учетом нормативных требований и рекомендаций производителей оборудования. Грамотно составленный график обеспечивает своевременное выявление и устранение возможных неисправностей, что гарантирует постоянную готовность системы к работе в экстренной ситуации.

Техническое обслуживание системы дымоудаления включает ежедневные, ежемесячные, квартальные и ежегодные проверки и работы. Каждый уровень обслуживания предусматривает определенный набор операций и действий технического персонала.

Ежедневные работы выполняются обслуживающим персоналом объекта и включают в себя:

  • Визуальный контроль индикации на пультах управления системой дымоудаления;
  • Проверка отсутствия сигналов о неисправностях в системе автоматики;
  • Контроль положения запорных устройств и доступности органов управления;
  • Проверка наличия электропитания основных и резервных линий.

Ежемесячное техническое обслуживание проводится специализированной организацией и включает следующие работы:

  • Внешний осмотр вентиляторов дымоудаления и подпора воздуха;
  • Проверка состояния приводов дымовых клапанов;
  • Контроль работоспособности системы оповещения о пожаре;
  • Тестирование ручного управления системой дымоудаления;
  • Проверка состояния огнезащитных покрытий воздуховодов в доступных местах.

Квартальное техническое обслуживание предусматривает более детальную проверку системы дымоудаления:

  • Включение вентиляторов дымоудаления и контроль их рабочих параметров;
  • Проверка срабатывания дымовых клапанов от сигналов пожарной сигнализации;
  • Контроль работы системы автоматики при имитации различных аварийных сценариев;
  • Проверка состояния уплотнений и герметичности воздуховодов;
  • Очистка решеток и защитных элементов системы от пыли и загрязнений;
  • Контроль состояния виброизоляции вентиляционного оборудования.

Ежегодное техническое обслуживание является наиболее комплексным и включает в себя следующие работы:

  • Полная проверка работоспособности всех компонентов системы дымоудаления;
  • Измерение производительности вентиляторов и сравнение с проектными значениями;
  • Проверка сопротивления изоляции электродвигателей;
  • Контроль и при необходимости регулировка балансировки рабочих колес вентиляторов;
  • Испытание системы с использованием дымовых шашек или генераторов дыма;
  • Проверка системы при работе от резервных источников питания;
  • Комплексное испытание системы дымоудаления совместно с другими противопожарными системами здания.

Методика проведения технического обслуживания должна соответствовать требованиям нормативных документов и инструкциям производителей оборудования. Особое внимание уделяется безопасности персонала при проведении работ – все операции, связанные с риском поражения электрическим током или падения с высоты, должны выполняться с соблюдением соответствующих правил охраны труда.

Все работы по техническому обслуживанию системы дымоудаления должны фиксироваться в журнале эксплуатации, с указанием даты, объема выполненных работ, выявленных неисправностей и мер по их устранению. Эта документация является важным элементом контроля технического состояния системы и может быть затребована надзорными органами при проведении проверок.

Диагностика состояния элементов системы дымоудаления и документирование результатов

Эффективная диагностика состояния системы дымоудаления является ключевым аспектом обеспечения её надежности и готовности к работе в экстремальных условиях пожара. Современные методы диагностики позволяют выявлять потенциальные проблемы на ранней стадии, что существенно снижает риск отказа системы в критической ситуации.

Основные методы диагностики системы дымоудаления включают:

  • Визуально-измерительный контроль, позволяющий выявить внешние дефекты, коррозию, механические повреждения и другие видимые неисправности;
  • Инструментальную диагностику с использованием специализированных приборов для измерения технических параметров системы;
  • Функциональные испытания, имитирующие работу системы в режиме пожарной тревоги;
  • Тепловизионное обследование электрических компонентов для выявления скрытых дефектов и перегревов;
  • Вибродиагностику вентиляционного оборудования для оценки состояния подшипников и других вращающихся элементов;
  • Аэродинамические испытания для определения фактической производительности системы.

При диагностике вентиляторов дымоудаления проверяется состояние подшипников, балансировка рабочего колеса, целостность лопаток, состояние электродвигателя. Измеряются рабочие токи электродвигателей при различных режимах работы и сравниваются с номинальными значениями. Отклонение более чем на 10% может свидетельствовать о проблемах с электродвигателем или механической частью вентилятора.

Диагностика дымовых клапанов включает проверку плавности хода подвижных частей, времени открывания/закрывания, плотности прилегания заслонки в закрытом положении. Особое внимание уделяется состоянию уплотнителей и термочувствительных элементов. Электроприводы клапанов проверяются на потребляемый ток и время срабатывания, которое не должно превышать нормативных значений.

Воздуховоды системы дымоудаления проверяются на целостность огнезащитного покрытия, плотность соединений, отсутствие механических повреждений. Для контроля герметичности воздуховодов могут применяться специальные аэродинамические тесты с использованием дымовых генераторов или измерителей давления.

Диагностика системы автоматики включает проверку работоспособности датчиков, контроллеров, линий связи. Особое внимание уделяется датчикам задымления и температуры, от корректной работы которых зависит своевременное срабатывание системы дымоудаления. Проверяется логика работы системы при различных сценариях развития пожара.

Все результаты диагностики должны быть тщательно задокументированы. Система документирования включает следующие элементы:

  • Журнал эксплуатации системы дымоудаления, в котором фиксируются все проверки, выявленные неисправности и проведенные работы;
  • Акты технического состояния, составляемые после проведения регламентных работ и испытаний;
  • Протоколы измерений технических параметров системы с указанием методики измерений и используемых приборов;
  • Фотоотчеты, фиксирующие выявленные дефекты и результаты их устранения;
  • Графики изменения контролируемых параметров во времени, позволяющие отслеживать тенденции и прогнозировать потенциальные проблемы;
  • Отчеты о проведенных комплексных испытаниях системы дымоудаления.

Вся документация должна храниться на объекте в течение всего срока эксплуатации системы дымоудаления. Это позволяет отслеживать историю технического состояния системы и принимать обоснованные решения о необходимости ремонта или модернизации отдельных компонентов.

Современные тенденции в области технического обслуживания систем дымоудаления включают внедрение автоматизированных систем диагностики и мониторинга, позволяющих в режиме реального времени контролировать состояние оборудования и предупреждать о возможных неисправностях. Такие системы особенно актуальны для крупных объектов со сложными разветвленными системами противодымной защиты.

При возникновении вопросов по диагностике и обслуживанию систем дымоудаления рекомендуется обращаться к специалистам, предоставляющим услуги по проектированию и монтажу систем вентиляции, которые обладают необходимыми знаниями и оборудованием для качественного выполнения всех требуемых работ.

Система дымоудаления как обязательный элемент современного строительства: выводы и рекомендации

Противопожарные мероприятия с применением систем дымоудаления: комплексный подход к безопасности

Современная концепция пожарной безопасности зданий основана на принципе многоуровневой защиты, в которой система дымоудаления играет одну из ключевых ролей. Эффективность противопожарных мероприятий достигается только при комплексном подходе, учитывающем взаимодействие всех элементов защиты.

Система дымоудаления является частью общей стратегии противопожарной защиты, которая включает в себя:

  • Меры по предотвращению возникновения пожара (контроль источников возгорания, применение негорючих материалов, соблюдение правил пожарной безопасности);
  • Системы раннего обнаружения и оповещения о пожаре (датчики задымления, тепловые извещатели, системы оповещения);
  • Средства локализации и тушения пожара (автоматические установки пожаротушения, внутренний противопожарный водопровод);
  • Системы противодымной защиты (дымоудаление, подпор воздуха);
  • Обеспечение условий для безопасной эвакуации людей (эвакуационные пути, аварийное освещение);
  • Организационные мероприятия (обучение персонала, проведение тренировок, разработка планов эвакуации).

В рамках этой стратегии система дымоудаления выполняет функцию обеспечения безопасности людей на этапе эвакуации и создает условия для работы пожарных подразделений. Эффективность системы дымоудаления зависит от её правильной интеграции с другими элементами противопожарной защиты.

Взаимодействие системы дымоудаления с системой пожарной сигнализации осуществляется через контроллеры автоматики, которые обеспечивают своевременный запуск вентиляторов дымоудаления и открытие дымовых клапанов при получении сигнала о пожаре. Важным аспектом является правильное определение алгоритма работы – система дымоудаления должна включаться только в том пожарном отсеке, где обнаружено возгорание, для предотвращения распространения дыма по другим помещениям.

Взаимодействие с системой пожаротушения требует особого внимания, поскольку воздушные потоки, создаваемые системой дымоудаления, могут влиять на распространение огнетушащего вещества. Необходимо согласованное управление обеими системами, чтобы максимизировать эффективность тушения пожара.

Система контроля доступа должна быть настроена таким образом, чтобы при пожаре автоматически разблокировались двери на путях эвакуации, но при этом сохранялась возможность создания необходимого подпора воздуха в защищаемых объемах. Это достигается применением специальных доводчиков и координаторов последовательного закрывания дверей.

Лифтовое оборудование также должно быть интегрировано в систему противодымной защиты. При пожаре лифты должны переводиться в режим "пожарная опасность", а шахты лифтов защищаться от проникновения дыма с помощью систем подпора воздуха.

Комплексный подход к противопожарной защите предполагает также учет архитектурных и планировочных решений здания. Разделение на пожарные отсеки, устройство противопожарных преград, выбор отделочных материалов с учетом их пожарно-технических характеристик – все эти факторы влияют на эффективность системы дымоудаления.

Важным аспектом комплексного подхода является регулярное проведение тренировок персонала по действиям при пожаре, включая отработку навыков использования системы дымоудаления в ручном режиме. Это особенно актуально для объектов с массовым пребыванием людей, где правильные действия персонала могут существенно повысить эффективность эвакуации.

Стратегическое значение системы дымоудаления в общей структуре пожарной безопасности объекта

Система дымоудаления занимает особое место в многоуровневой системе пожарной безопасности современных зданий. Её стратегическое значение определяется тем, что именно продукты горения, а не открытое пламя, являются основной причиной гибели людей при пожарах. Статистика показывает, что до 80% случаев летального исхода при пожарах связано с отравлением дымом и токсичными газами, выделяющимися при горении.

Система дымоудаления выполняет несколько стратегически важных функций:

  • Обеспечение видимости и снижение концентрации токсичных веществ на путях эвакуации, что напрямую влияет на скорость эвакуации и шансы людей на выживание;
  • Предотвращение распространения пожара по зданию за счет удаления горячих газов, которые могут вызывать воспламенение материалов в удаленных от источника пожара помещениях;
  • Снижение температурного воздействия на строительные конструкции, что повышает их огнестойкость и снижает риск обрушения здания;
  • Создание условий для эффективной работы пожарных подразделений, обеспечивая им видимость и снижая температуру в зоне тушения пожара.

Особенно велико значение системы дымоудаления в высотных зданиях, где традиционные способы борьбы с дымом (например, естественное проветривание через открытые окна) не могут быть использованы из-за сложной аэродинамики здания и эффекта тяги в вертикальных шахтах. В таких объектах система дымоудаления является единственным эффективным средством обеспечения безопасной эвакуации с верхних этажей.

В общественных зданиях с массовым пребыванием людей (торговые центры, кинотеатры, концертные залы) система дымоудаления играет критическую роль в предотвращении паники и организации упорядоченной эвакуации. Сохранение видимости указателей выходов и путей эвакуации в условиях задымления позволяет людям ориентироваться и двигаться в правильном направлении.

В зданиях со сложной планировкой, такие как многофункциональные комплексы, стратегическое значение системы дымоудаления заключается в создании зон безопасности, в которых люди могут находиться до прибытия спасателей в случае, если основные пути эвакуации отрезаны огнем или дымом.

Стоит отметить и экономический аспект стратегического значения системы дымоудаления. Эффективное удаление дыма и горячих газов значительно снижает материальный ущерб от пожара, так как предотвращает распространение копоти и продуктов горения по всему зданию. Это особенно важно для объектов с дорогостоящим оборудованием или товарами, чувствительными к воздействию дыма.

В современных концепциях "умного здания" система дымоудаления интегрируется с другими инженерными системами в единый комплекс управления, что позволяет реализовать адаптивные алгоритмы противодымной защиты, учитывающие конкретные условия развития пожара. Такой подход существенно повышает эффективность системы и снижает риски для людей и имущества.

Юридические аспекты обязательности установки системы дымоудаления в зданиях различного назначения

Законодательство Российской Федерации строго регламентирует требования к обеспечению пожарной безопасности зданий, включая обязательность установки систем дымоудаления в определенных типах сооружений. Основополагающим документом выступает Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности», который устанавливает базовые принципы защиты объектов от пожаров. Согласно актуальным нормативам, система дымоудаления является обязательной для следующих типов зданий:

  • Высотные здания с высотой более 28 метров (примерно 9 этажей и выше)
  • Подземные сооружения с площадью более 200 м²
  • Атриумы и многосветные пространства
  • Торговые центры с площадью торговых залов более 500 м²
  • Зрелищные и культурно-просветительские учреждения с массовым пребыванием людей
  • Производственные здания категорий А, Б, В по взрывопожарной опасности
  • Помещения без естественного освещения площадью более 50 м²

Стоит отметить, что для жилых зданий до 28 метров требования к дымоудалению менее строги, однако в них также должна быть предусмотрена система противодымной защиты лестничных клеток и лифтовых шахт. Для зданий высотой от 28 до 75 метров обязательна установка систем дымоудаления на путях эвакуации, а для высотных зданий свыше 75 метров — комплексная система дымоудаления с подпором воздуха во всех путях эвакуации. СП 7.13130 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» детализирует технические аспекты противодымной защиты и указывает конкретные параметры, которым должны соответствовать системы дымоудаления и подпора воздуха. Эти нормы определяют необходимость создания избыточного давления в защищаемых помещениях, требования к пределам огнестойкости воздуховодов, клапанов и вентиляторов. Ответственность за нарушение требований пожарной безопасности, включая отсутствие или неправильную работу систем дымоудаления, предусмотрена статьей 20.4 КоАП РФ и может влечь наложение административного штрафа на должностных лиц в размере до 30 000 рублей, на юридических лиц — до 500 000 рублей. При этом в случае возникновения пожара с человеческими жертвами, если будет установлена причинно-следственная связь между отсутствием системы дымоудаления и гибелью людей, может наступать уголовная ответственность по статье 219 УК РФ. Важно понимать, что требования к системам дымоудаления постоянно совершенствуются, поэтому при проектировании и монтаже систем вентиляции необходимо руководствоваться актуальной редакцией нормативных документов.

Критерии выбора оптимальной системы дымоудаления и подпора воздуха для конкретного объекта

Выбор системы дымоудаления должен основываться на комплексном анализе параметров защищаемого объекта и нормативных требований. Оптимальное решение должно обеспечивать надежную противодымную защиту при рациональных затратах на установку и эксплуатацию системы.

Профессиональный подход к проектированию комплексной системы дымоудаления

Проектирование эффективной системы дымоудаления начинается с детального анализа объекта и определения ключевых факторов, влияющих на выбор технических решений. Профессиональный подход включает следующие этапы: Определение категории объекта по взрывопожарной и пожарной опасности согласно СП 12.13130.2009. Эта классификация является основополагающей для дальнейших расчетов и проектных решений. Анализ архитектурно-планировочных особенностей здания, включая наличие атриумов, подземных этажей, высоту здания, размещение лестничных клеток и лифтовых шахт, расположение эвакуационных выходов. Эта информация позволяет определить зоны, требующие приоритетной защиты. Расчет пожарной нагрузки для различных помещений объекта. Этот параметр влияет на интенсивность дымообразования при пожаре и, следовательно, на требуемую производительность системы дымоудаления. Математическое моделирование распространения дыма с учетом геометрии помещений, материалов отделки, потенциальных источников возгорания и других факторов. Современные программные комплексы позволяют провести точное моделирование и оптимизировать расположение компонентов системы дымоудаления. Подбор оборудования с учетом аэродинамического расчета воздуховодов, расчета подпора воздуха и других технических параметров. Важно выбрать вентиляторы дымоудаления, дымовые клапаны и другие элементы с соответствующими характеристиками производительности и огнестойкости. Разработка автоматики управления системой дымоудаления с интеграцией в общую систему пожарной безопасности здания. Этот этап включает выбор датчиков задымления, проектирование логики работы системы, определение алгоритмов взаимодействия с другими инженерными системами. Профессиональный подход к проектированию и монтажу систем вентиляции, включая дымоудаление, позволяет не только соблюсти нормативные требования, но и создать действительно эффективную систему защиты, учитывающую все особенности конкретного объекта.

Баланс между нормативными требованиями и экономической целесообразностью при организации системы дымоудаления

Поиск оптимального баланса между безопасностью и экономикой – одна из ключевых задач при проектировании системы дымоудаления. Строгое соблюдение всех нормативных требований может привести к значительному удорожанию проекта, однако экономия на противодымной защите недопустима, поскольку напрямую влияет на безопасность людей. Для достижения экономически эффективного решения целесообразно рассмотреть следующие подходы: Зонирование системы дымоудаления с учетом пожарных отсеков и дымовых зон. Это позволяет оптимизировать мощность вентиляторов дымоудаления и сократить длину воздуховодов с нормируемым пределом огнестойкости. Использование архитектурных особенностей здания для естественного дымоудаления там, где это возможно. Например, оборудование дымовых люков в верхних точках атриумов или световых фонарях может существенно снизить затраты на механическое дымоудаление. Интеграция системы дымоудаления с общеобменной вентиляцией в тех случаях, когда это допускается нормативами. Такой подход позволяет использовать часть вентиляционного оборудования в двух режимах, что снижает капитальные затраты.

  Применение современных технологий и материалов, обеспечивающих требуемый уровень огнестойкости при меньших затратах. Например, использование современных огнезащитных составов для воздуховодов вместо традиционных конструктивных решений. Оптимизация системы автоматики за счет интеграции управления дымоудалением в общую систему диспетчеризации здания. Это позволяет сократить затраты на отдельные шкафы управления и кабельные линии. При этом важно учитывать, что экономия не должна достигаться за счет снижения надежности системы или использования оборудования, не имеющего необходимых сертификатов. Качественное проектирование и монтаж систем вентиляции, включая дымоудаление, должно основываться на принципе разумной достаточности: обеспечение необходимого уровня безопасности при рациональных затратах. Экономически целесообразная система дымоудаления – это не самая дешевая система, а система с оптимальным соотношением "цена-эффективность", которая обеспечивает надежную защиту людей и материальных ценностей при пожаре. В долгосрочной перспективе инвестиции в качественную противодымную защиту являются оправданными, поскольку могут предотвратить значительные материальные потери и спасти человеческие жизни.

Подберём бесплатно оптимальное решение

Скомплектуем оборудование под Ваши исходные данные. Осуществим монтажные работы.

Товары из статьи
Обратный звонок
Запрос успешно отправлен!
Имя *
Телефон *
Предзаказ
Предзаказ успешно отправлен!
Имя *
Телефон *
Добавить в корзину
Название товара
1 шт.
Перейти в корзину
