Особенности монтажа вентиляционных выходов, оборудования и других элементов, на кровлях различных типов

Эффективная кровельная вентиляция играет ключевую роль в обеспечении долговечности всей конструкции крыши и комфортного микроклимата в помещениях. Правильный монтаж вентиляционных выходов и сопутствующего оборудования помогает избежать множества проблем: от образования конденсата и плесени до преждевременного разрушения кровельного материала и несущих конструкций. Данная статья представляет собой исчерпывающее руководство по особенностям установки вентиляционных систем на кровлях разных типов, учитывая технические нюансы и практические аспекты работы.

Основные элементы кровельной вентиляции и их назначение

Современный рынок кровельной вентиляции предлагает множество решений, каждое из которых выполняет специфические функции. Разберем подробно основные компоненты, без которых невозможно создать эффективную вентиляционную систему.

Вентиляционные выходы: обеспечение воздухообмена в любых условиях

Вентиляционные выходы являются базовыми элементами системы, обеспечивающими вывод отработанного воздуха из помещений через кровлю. Монтаж вентиляционных выходов требует особого внимания к герметичности соединений, поскольку именно в этих местах чаще всего возникают протечки.

Утепленные вентиляционные выходы (D125/160) различной высоты (H-500, H-700)

Утепленные вентиляционные выходы диаметром 125 и 160 мм применяются в регионах с выраженным перепадом температур между помещением и внешней средой. Модели высотой 500 и 700 мм используются в зависимости от толщины снежного покрова в зимний период. Такие выходы имеют внутренний слой теплоизоляции, предотвращающий образование конденсата внутри трубы при прохождении теплого воздуха, что особенно актуально для вывода воздуха из помещений с повышенной влажностью.

При установке вентиляционных выходов данного типа необходимо учитывать угол наклона кровли и выбирать соответствующий проходной элемент, обеспечивающий герметичность соединения с кровельным материалом.

Неутепленные вентиляционные выходы (D110) и особенности их монтажа

Неутепленные вентиляционные выходы диаметром 110 мм применяются в случаях, когда риск образования конденсата минимален: в неотапливаемых помещениях или регионах с мягким климатом. Такие элементы имеют более доступную стоимость, но требуют дополнительных мер защиты при монтаже в холодных климатических зонах.

При монтаже неутепленных выходов часто возникает необходимость в дополнительной изоляции воздуховода на участке прохождения через холодное чердачное помещение. В этих случаях рекомендуется использовать специальные теплоизоляционные материалы, предотвращающие контакт теплого воздуха с холодной поверхностью трубы.

Защита вентиляционных выходов от осадков и конденсата

Для защиты вентиляционных выходов от проникновения осадков применяются специальные колпаки и дефлекторы. Они не только защищают от дождя и снега, но и предотвращают обратную тягу при порывах ветра. Установка вентиляционных выходов должна производиться с учетом розы ветров и особенностей рельефа местности.

Особое внимание следует уделить теплоизоляции участка воздуховода, проходящего через неотапливаемое чердачное помещение. Качественная изоляция предотвращает образование конденсата, который может привести к намоканию теплоизоляции и снижению ее эффективности.

Турбодефлекторы: усиление тяги без затрат электроэнергии

Турбодефлекторы представляют собой устройства, использующие энергию ветра для создания дополнительной тяги в вентиляционных каналах. Они существенно повышают эффективность естественной вентиляции без затрат электроэнергии.

Турбодефлекторы различных диаметров (TD100-TD300) и материалов исполнения

На рынке представлены турбодефлекторы разных диаметров: от TD100 для небольших помещений до TD300 для промышленных объектов. Каждый размер рассчитан на определенную площадь помещения и интенсивность воздухообмена. При выборе необходимо учитывать не только диаметр вентиляционного канала, но и требуемый объем воздухообмена.

Монтаж турбодефлекторов следует производить строго вертикально, чтобы обеспечить равномерное вращение турбины под воздействием ветра. Даже небольшой наклон может привести к снижению эффективности работы и преждевременному износу подшипников.

Специфика применения турбодефлекторов из оцинкованной и нержавеющей стали

Турбодефлекторы из оцинкованной стали более доступны по цене, но менее долговечны, особенно в агрессивных средах и прибрежных районах с повышенной влажностью и содержанием солей. Для таких условий рекомендуется использовать турбодефлекторы из нержавеющей стали, которые обладают повышенной коррозионной стойкостью.

При монтаже турбодефлекторов на скатной кровле важно использовать специальные адаптеры или переходники, компенсирующие наклон. Это обеспечит вертикальное положение оси турбины и максимальную эффективность работы устройства.

Когда необходимо устанавливать турбодефлекторы и правила их расположения

Турбодефлекторы рекомендуется устанавливать на вентиляционные выходы в случаях недостаточной естественной тяги: в плотной городской застройке, при неблагоприятной розе ветров, в высоких зданиях с длинными вентиляционными каналами. Особенно эффективны они для усиления вытяжки из помещений с повышенной влажностью: кухонь, ванных комнат, бассейнов.

Оптимальное расположение турбодефлектора - наивысшая точка кровли, где обеспечивается максимальный доступ ветровых потоков. При установке нескольких устройств важно соблюдать минимальное расстояние между ними, чтобы исключить взаимное влияние на эффективность работы.

Ротационные нанодефлекторы: современное решение для активной вентиляции

Ротационные нанодефлекторы представляют собой новое поколение устройств для усиления естественной вентиляции. Их конструкция оптимизирована для максимальной эффективности даже при слабом ветре.

Преимущества нанодефлекторов перед классическими аналогами

В отличие от классических турбодефлекторов, нанодефлекторы имеют усовершенствованную аэродинамическую форму, более легкий ротор и улучшенные подшипники. Это позволяет им начинать вращение при скорости ветра от 1-2 м/с, в то время как обычные турбодефлекторы требуют скорости не менее 3-4 м/с.

Монтаж вентиляции с использованием нанодефлекторов обеспечивает более стабильный воздухообмен в течение года, включая периоды слабого ветра. Кроме того, они создают меньшую нагрузку на кровельную конструкцию благодаря меньшему весу и более сбалансированному ротору.

Области применения нанодефлекторов с переходниками различных диаметров

Нанодефлекторы наиболее эффективны для регионов с преобладанием слабых ветров, где классические турбодефлекторы не обеспечивают стабильной работы. Они также рекомендуются для объектов, требующих постоянного воздухообмена независимо от внешних условий.

Использование переходников позволяет адаптировать стандартные размеры нанодефлекторов к различным диаметрам вентиляционных каналов, что упрощает интеграцию с существующими системами. При установке вентиляционных выходов с нанодефлекторами важно обеспечить точную центровку для минимизации вибраций и шума.

Проходные элементы: герметичное соединение с различными типами кровли

Проходные элементы являются критически важной частью системы кровельной вентиляции, обеспечивая герметичное соединение вентиляционных выходов с кровельным материалом. От качества этих элементов и правильности их монтажа напрямую зависит защита кровельного пирога от проникновения влаги.

Типы проходных элементов для разных кровельных материалов

Для каждого типа кровельного покрытия существуют специализированные проходные элементы, учитывающие его особенности:

• Для металлочерепицы - проходные элементы с профилированным основанием, повторяющим форму волны конкретной модели (Monterrey, Каскад и др.);
• Для профнастила - проходные элементы с основанием, соответствующим высоте и шагу волны (МП20, С21, высокий профнастил 35 мм);
• Для фальцевой кровли - специальные элементы с фланцами для интеграции в фальцевое соединение;
• Для гибкой черепицы - элементы с плоским основанием и дополнительным гидроизоляционным фартуком.

При монтаже вентиляционных выходов особое внимание следует уделять правильному выбору проходного элемента, учитывая не только тип кровельного материала, но и его конкретную модель.

Универсальные проходные элементы и их применение

Универсальные проходные элементы представляют собой решение для нестандартных типов кровли или случаев, когда использование специализированных элементов затруднительно. Они имеют гибкое основание из эластичных материалов (EPDM-резина, силикон, свинец), которое можно адаптировать к форме практически любого кровельного покрытия.

Однако универсальность всегда сопряжена с определенными компромиссами: такие элементы могут иметь меньший срок службы или требовать более частого обслуживания. При монтаже универсальных проходных элементов критически важно обеспечить надежную герметизацию всех стыков, используя специализированные герметики, совместимые с материалом кровли.

Колпаки и защитные элементы: продление срока службы вентиляционной системы

Колпаки и другие защитные элементы устанавливаются на верхних частях вентиляционных выходов для предотвращения попадания атмосферных осадков, листвы и посторонних предметов в вентиляционные каналы.

Колпаки различных диаметров (D110, D160) и их назначение

Колпаки подбираются в соответствии с диаметром вентиляционного выхода. Для стандартных размеров D110 и D160 мм существуют типовые решения, обеспечивающие эффективную защиту при сохранении достаточной площади для выхода воздуха.

Конструкция колпаков должна обеспечивать беспрепятственный выход воздуха при любых погодных условиях, включая сильный ветер и осадки. Наиболее эффективны модели с аэродинамическим профилем, создающие дополнительное разрежение при обдуве ветром, что улучшает тягу в системе вентиляции.

Гидрозатвор кровельный: защита от обратного тока воды

Гидрозатворы представляют собой специальные устройства, предотвращающие обратный ток конденсата и атмосферной влаги в вентиляционные каналы. Они особенно актуальны для регионов с частыми дождями и высокой влажностью.

В конструкции современных гидрозатворов используются обратные клапаны различных типов, от простых лепестковых до более сложных шаровых. При установке вентиляционных выходов с гидрозатворами необходимо учитывать их высоту и обеспечивать достаточный уклон трубы для стока конденсата.

КТВ-вентили: контролируемая вентиляция подкровельного пространства

КТВ-вентили (кровельные точечные вентили) предназначены для локальной вентиляции подкровельного пространства и предотвращения скопления влаги в теплоизоляционном слое. Они монтируются непосредственно в кровельное покрытие и обеспечивают отвод паров, проникающих из жилого помещения через теплоизоляцию.

Варианты исполнения КТВ-вентилей для различных типов кровли

КТВ-вентили, как и проходные элементы, выпускаются в различных исполнениях для конкретных типов кровельного покрытия. Для металлочерепицы и профнастила используются модели с профилированным основанием, для плоских кровель - с плоским основанием и дополнительными элементами герметизации.

При выборе КТВ-вентилей необходимо учитывать не только тип кровельного материала, но и особенности подкровельного пространства: наличие сплошной обрешетки, контробрешетки, высоту вентиляционного зазора.

Правила размещения и монтажа КТВ-вентилей

Оптимальное размещение КТВ-вентилей зависит от конфигурации кровли и требуемой интенсивности вентиляции. Общее правило - установка не менее 1 вентиля на каждые 50-60 м² кровельной поверхности с равномерным распределением по скату.

При монтаже КТВ-вентилей критически важно обеспечить герметичность соединения с кровельным материалом, используя комплектные уплотнители и герметики. В местах установки необходимо предварительно выполнить вырез в кровельном покрытии и подкровельной гидроизоляции, соблюдая рекомендованные производителем размеры.

Особенности монтажа на различных типах кровельных материалов

Каждый тип кровельного материала имеет свои особенности, которые необходимо учитывать при установке вентиляционных выходов и сопутствующего оборудования. Рассмотрим специфику монтажа на наиболее распространенных типах кровельных покрытий.

Монтаж на профнастиле различных типов

Профнастил является одним из наиболее популярных кровельных материалов благодаря доступной стоимости и простоте монтажа. Однако его волнистая структура создает определенные сложности при установке вентиляционного оборудования.

Специфика монтажа на профнастиле МП20 и С20

Профнастил МП20 и С20 имеет относительно небольшую высоту волны, что упрощает монтаж вентиляционных выходов. Для этих типов профилей используются стандартные проходные элементы с профилированным основанием, повторяющим геометрию волны.

При монтаже вентиляционных выходов на профнастиле МП20 и С20 важно размещать их на гребне волны, а не во впадине, чтобы избежать застоя воды и обеспечить максимальную герметичность соединения. Крепление осуществляется саморезами с EPDM-прокладками, которые устанавливаются в верхней части волны для предотвращения протечек.

Особенности установки на профнастиле С21

Профнастил С21 имеет более сложный профиль с трапециевидными волнами, что требует использования специализированных проходных элементов. Основная сложность монтажа связана с необходимостью точного совмещения проходного элемента с профилем кровельного материала.

Для достижения максимальной герметичности соединения рекомендуется использовать дополнительные уплотнители из EPDM-резины, которые компенсируют возможные неровности и обеспечивают плотное прилегание проходного элемента к поверхности профнастила.

Монтаж на высоком профнастиле 35мм и его нюансы

Высокий профнастил с высотой волны 35 мм используется преимущественно на промышленных и коммерческих объектах с большими пролетами. Монтаж вентиляционных выходов на таком профиле имеет ряд особенностей.

Во-первых, требуются специальные проходные элементы с увеличенной высотой профилирования. Во-вторых, из-за значительной высоты волны возникает необходимость в дополнительной герметизации пространства между профилем и проходным элементом. Для этого используются профилированные уплотнители из вспененного полиэтилена или специальные герметики.

При монтаже вентиляции на высоком профнастиле также важно обеспечить достаточную жесткость конструкции в месте прохода через кровлю, при необходимости устанавливая дополнительные опорные элементы под обрешеткой.

Установка на металлочерепице

Металлочерепица сочетает эстетическую привлекательность классической черепичной кровли с технологичностью металлического покрытия. Однако сложная форма профиля создает определенные сложности при установке вентиляционных выходов.

Технология монтажа на металлочерепице Monterrey

Monterrey является одним из наиболее распространенных профилей металлочерепицы. Для этого типа покрытия выпускаются специализированные проходные элементы, идеально повторяющие форму волны.

При монтаже вентиляционных выходов на металлочерепице Monterrey важно точно позиционировать проходной элемент относительно волны, обеспечивая равномерное распределение нагрузки и герметичность соединения. Крепление осуществляется саморезами по металлу с EPDM-прокладками, которые располагаются на гребнях волн на расстоянии 20-30 см от проходного элемента.

Особенности крепления на металлочерепице Каскад

Металлочерепица Каскад имеет более глубокий профиль с ярко выраженной ступенчатой формой, что требует использования специализированных проходных элементов с соответствующей геометрией основания.

Основная сложность при монтаже вентиляционных выходов на металлочерепице Каскад связана с обеспечением герметичности соединения в местах перепада высот профиля. Для этого используются дополнительные уплотнители и высокоэластичные герметики, способные компенсировать сложную геометрию соединения.

Герметизация соединений при работе с металлочерепицей

Качественная герметизация соединений является ключевым фактором долговечности вентиляционной системы на металлочерепичной кровле. Для обеспечения надежной защиты от протечек рекомендуется использовать многоуровневую систему герметизации.

Первый уровень - это фланец проходного элемента с встроенным уплотнением из EPDM-резины. Второй уровень - дополнительная герметизация мест крепления саморезов и стыков проходного элемента с кровельным материалом с помощью специализированных герметиков, совместимых с полимерным покрытием металлочерепицы.

При установке вентиляционных выходов на металлочерепицу также важно учитывать температурное расширение металла и обеспечивать возможность компенсации температурных деформаций без нарушения герметичности соединений.

Монтаж на фальцевой кровле и кровле из гибкой черепицы

Фальцевая кровля и кровля из гибкой черепицы представляют собой два принципиально различных типа покрытия, каждый из которых требует специфического подхода к монтажу вентиляционного оборудования.

Технические решения для фальцевой кровли

Фальцевая кровля характеризуется отсутствием сквозных креплений и герметичностью соединений металлических листов. При монтаже вентиляционных выходов на фальцевой кровле необходимо сохранить эти преимущества, избегая нарушения целостности покрытия.

Существует два основных подхода к установке вентиляционных выходов на фальцевой кровле:

• Использование специальных проходных элементов, интегрируемых в фальцевые соединения без сквозных отверстий в кровельном покрытии;
• Применение универсальных проходных элементов с последующей герметизацией соединения методами, применяемыми при устройстве фальцев.

В обоих случаях критически важно привлекать специалистов, имеющих опыт работы с фальцевыми кровлями, поскольку неправильный монтаж может привести к нарушению герметичности всей кровельной системы.

Специфика работы с битумной черепицей

Гибкая (битумная) черепица представляет собой материал на основе битума с различными модифицирующими добавками и защитным минеральным или базальтовым гранулятом. Монтаж вентиляционных выходов на такой кровле имеет свои особенности.

Для битумной черепицы используются проходные элементы с плоским основанием, которые интегрируются в кровельное покрытие методом "сэндвича": нижняя часть фланца укладывается под черепицу, а верхняя - поверх нее. Для герметизации соединения используется битумная мастика, совместимая с материалом кровельного покрытия.

При установке вентиляционных выходов на кровле из гибкой черепицы необходимо учитывать температурную чувствительность материала: в холодную погоду битум становится хрупким, а в жаркую - слишком пластичным, что затрудняет монтажные работы. Оптимальная температура для монтажа составляет от +5 до +25°C.

Важные нюансы герметизации при монтаже на мягких кровлях

Мягкие кровельные материалы, включая битумную черепицу и рулонные покрытия, требуют особого внимания к герметизации мест прохода вентиляционных выходов. Основные принципы обеспечения герметичности:

• Использование дополнительного слоя гидроизоляции в местах прохода через кровлю;
• Применение специализированных битумных герметиков, обеспечивающих долговременную эластичность и адгезию к основанию;
• Учет угла наклона кровли и организация дополнительного отвода воды вокруг проходного элемента при необходимости;
• Обеспечение надежной фиксации проходного элемента к обрешетке или сплошному основанию кровли для предотвращения смещения при температурных деформациях.

При монтаже вентиляционных выходов на мягких кровлях также важно учитывать срок службы самого кровельного материала и проектировать вентиляционную систему с возможностью последующего ремонта и обслуживания без нарушения целостности покрытия.

Универсальные решения для нестандартных кровельных материалов

Помимо традиционных кровельных материалов, существуют и менее распространенные варианты покрытий: натуральная черепица, сланец, солома, камыш, полимерные мембраны и т.д. Для таких покрытий часто используются универсальные решения.

Применение универсальных проходных элементов

Универсальные проходные элементы имеют гибкое основание из материалов, способных принимать форму практически любого кровельного покрытия: EPDM-резины, силикона или формованного свинца. Такие элементы позволяют осуществлять монтаж вентиляционных выходов на кровлях с нестандартной геометрией поверхности.

Основной принцип установки универсальных проходных элементов - формование основания по профилю кровельного материала с последующей герметизацией периметра соединения. Формование может производиться вручную или с помощью специального инструмента в зависимости от материала основания.

Адаптация стандартных комплектов под специфические материалы

В некоторых случаях возможна адаптация стандартных комплектов кровельной вентиляции для использования с нестандартными материалами. Этот подход требует индивидуального проектирования и часто включает изготовление дополнительных переходных элементов.

При адаптации стандартных решений под специфические материалы важно учитывать не только геометрию кровельного покрытия, но и его физические свойства: температурное расширение, эластичность, механическую прочность. Это позволяет выбрать оптимальные методы крепления и герметизации, обеспечивающие долговечность соединения.

Проектирование и монтаж систем вентиляции для кровель из нестандартных материалов требует индивидуального подхода и часто включает разработку уникальных технических решений с учетом особенностей конкретного объекта.

Комплектные решения для различных задач вентиляции

Для упрощения процесса подбора и монтажа вентиляционного оборудования производители предлагают готовые комплектные решения, рассчитанные на определенные типы кровель и задачи вентиляции.

Комплекты активной вентиляции с турбодефлекторами

Комплекты активной вентиляции с турбодефлекторами представляют собой наиболее эффективное решение для усиления естественной тяги в вентиляционных каналах без использования электроэнергии.

Состав и применение комплектов с турбодефлекторами TD110/TD160

Стандартный комплект с турбодефлектором включает:

• Турбодефлектор соответствующего диаметра (TD110 или TD160);
• Проходной элемент для конкретного типа кровельного материала;
• Соединительную трубу или адаптер;
• Крепежные элементы и уплотнители;
• Подробную инструкцию по монтажу.

Такие комплекты применяются для усиления вытяжной вентиляции в жилых, общественных и производственных зданиях, обеспечивая стабильный воздухообмен даже в безветренную погоду за счет эффекта Бернулли и термического напора.

Варианты комплектов с турбодефлекторами из оцинкованной и нержавеющей стали

Комплекты с турбодефлекторами из оцинкованной стали представляют собой экономичное решение для регионов с умеренным климатом и низким уровнем загрязнения воздуха. Они обеспечивают срок службы 7-10 лет при правильном монтаже и регулярном обслуживании.

Комплекты с турбодефлекторами из нержавеющей стали предназначены для эксплуатации в более суровых условиях: прибрежных районах, промышленных зонах, регионах с высокой влажностью и агрессивной средой. Срок их службы достигает 20-25 лет без значительного снижения эффективности.

Выбор оптимального комплекта в зависимости от площади кровли и региона

При выборе комплекта активной вентиляции с турбодефлектором необходимо учитывать следующие факторы:

• Площадь обслуживаемого помещения и требуемый объем воздухообмена;
• Климатические особенности региона, включая преобладающие направления и силу ветра;
• Плотность застройки и наличие естественных преград для ветровых потоков;
• Тип кровельного материала и конструкция кровельного пирога.

Для регионов с частыми сильными ветрами предпочтительны турбодефлекторы меньшего диаметра, но в большем количестве, что обеспечивает более стабильную работу системы вентиляции в различных погодных условиях.

Комплекты активной вентиляции с нанодефлекторами

Комплекты с нанодефлекторами представляют собой передовое решение для активной вентиляции кровли, обеспечивающее максимальную эффективность даже при минимальных ветровых нагрузках.

Преимущества комплектов с нанодефлекторами ND160

Основными преимуществами комплектов с нанодефлекторами ND160 являются:

• Начало работы при скорости ветра от 0,8-1 м/с (против 3-4 м/с у классических турбодефлекторов);
• Более высокий коэффициент аэродинамической эффективности;
• Меньшая подверженность обмерзанию в зимний период благодаря оптимизированной конструкции;
• Пониженный уровень шума при работе;
• Увеличенный срок службы благодаря использованию высококачественных подшипников и сбалансированного ротора.

Такие комплекты особенно эффективны для регионов с преобладанием слабых ветров, где классические турбодефлекторы не обеспечивают стабильной работы вентиляционной системы.

Особенности монтажа комплектов с нанодефлекторами и переходниками

Монтаж комплектов с нанодефлекторами имеет ряд особенностей, связанных с их конструктивными отличиями от классических турбодефлекторов:

• Более критичны к вертикальному выравниванию из-за высокой чувствительности ротора;
• Требуют использования специальных переходников для адаптации к различным диаметрам вентиляционных каналов;
• Нуждаются в дополнительной защите от вибраций при установке на легких кровельных конструкциях;
• Имеют специфические требования к минимальному расстоянию между соседними устройствами для предотвращения взаимного влияния на аэродинамические характеристики.

При монтаже вентиляции с нанодефлекторами важно строго следовать рекомендациям производителя и при необходимости консультироваться со специалистами, имеющими опыт установки таких систем.

Стандартные комплекты вентиляции с защитными колпаками

Для случаев, когда не требуется усиление естественной тяги, но необходима защита вентиляционного канала от атмосферных осадков и посторонних предметов, используются стандартные комплекты вентиляции с защитными колпаками.

Применение комплектов с колпаками D110 и D160

Комплекты с защитными колпаками диаметром D110 мм рассчитаны на обслуживание помещений небольшой площади: санузлов, кладовых, гардеробных. Они обеспечивают базовый уровень вентиляции при наличии достаточной естественной тяги.

Комплекты с колпаками D160 мм используются для вентиляции помещений большей площади: кухонь, ванных комнат, жилых помещений. Увеличенный диаметр обеспечивает больший объем воздухообмена при сохранении той же скорости движения воздуха.

Установка вентиляционных выходов с защитными колпаками не требует высокой квалификации монтажников, но при этом необходимо строго соблюдать технологию герметизации проходных элементов для предотвращения протечек.

Когда достаточно базовой вентиляции без активных элементов

Базовая вентиляция без активных элементов (турбодефлекторов, нанодефлекторов) может быть достаточна в следующих случаях:

• В помещениях с низким уровнем влажности и минимальным образованием загрязняющих веществ;
• При наличии хорошей естественной тяги благодаря оптимальной конфигурации вентиляционных каналов;
• В регионах с благоприятными климатическими условиями, где естественная конвекция обеспечивает достаточный воздухообмен;
• В системах с комбинированной вентиляцией, где механическая вытяжка осуществляется на других участках.

При выборе базового комплекта вентиляции важно правильно рассчитать необходимый объем воздухообмена и убедиться, что естественной тяги будет достаточно для обеспечения комфортного микроклимата в помещении.

Готовые комплекты Gervent для различных типов кровли

Комплекты Gervent представляют собой высококачественные системы кровельной вентиляции европейского производства, рассчитанные на длительный срок эксплуатации в различных климатических условиях.

Особенности комплектов Gervent для разных кровельных материалов

Комплекты Gervent разработаны с учетом специфики различных кровельных материалов и имеют следующие особенности:

• Для металлочерепицы - проходные элементы с идеально повторяющим профиль основанием и дополнительными ребрами жесткости;
• Для профнастила - усиленные проходные элементы с увеличенной площадью контакта для лучшего распределения нагрузки;
• Для битумной черепицы - специальные проходные элементы с увеличенным фланцем и дополнительной защитой от УФ-излучения;
• Для натуральной черепицы - системы с регулируемым углом наклона для идеальной интеграции в кровельное покрытие.

Все комплекты Gervent комплектуются высококачественными крепежными элементами и уплотнителями, что обеспечивает надежную фиксацию и герметичность соединений при длительной эксплуатации.

Сравнение изолированных и неизолированных комплектов Gervent

Изолированные комплекты Gervent включают вентиляционные выходы с двухслойной конструкцией и внутренним слоем теплоизоляции из минеральной ваты или пенополистирола. Они предназначены для использования в регионах с холодным климатом и существенным перепадом температур между помещением и внешней средой.

Неизолированные комплекты имеют однослойную конструкцию и предназначены для регионов с мягким климатом или для вентиляции неотапливаемых помещений, где риск образования конденсата минимален. Они отличаются более доступной стоимостью при сохранении высокого качества исполнения.

При выборе между изолированными и неизолированными комплектами Gervent необходимо учитывать не только климатические условия региона, но и назначение вентилируемого помещения: для помещений с повышенной влажностью (ванные комнаты, кухни, бассейны) рекомендуется использовать изолированные комплекты даже в регионах с относительно мягким климатом.

Цветовые решения и эстетическая интеграция в кровельную систему

Современные вентиляционные элементы доступны в различных цветовых решениях, что позволяет эстетически интегрировать их в общий дизайн кровли.

Основная цветовая гамма вентиляционного оборудования

Производители предлагают широкий спектр цветовых решений для вентиляционного оборудования, соответствующих наиболее популярным цветам кровельных материалов.

Стандартные цвета: коричневый (RAL8017), черный (RAL9005), серый (RAL7015/7024)

Стандартные цвета вентиляционного оборудования включают наиболее востребованные оттенки, соответствующие распространенным цветам кровельных материалов:

• Коричневый (RAL8017) - универсальный цвет, сочетающийся с большинством натуральных кровельных материалов и имитирующих их покрытий;
• Черный (RAL9005) - классический вариант для темных кровель, а также для создания контраста на светлых покрытиях;
• Серый (RAL7015/7024) - нейтральное решение, хорошо сочетающееся с металлическими кровлями и современной архитектурой.

Стандартные цвета доступны для большинства вентиляционных элементов без дополнительной наценки и имеют минимальные сроки поставки, что делает их оптимальным выбором для типовых проектов.

Дополнительные цвета: красное вино (RAL3005), зеленый (RAL6005), серебристый (RAL9006)

Помимо стандартных, производители предлагают дополнительные цвета вентиляционного оборудования:

• Красное вино (RAL3005) - для кровель из натуральной черепицы и имитирующих ее материалов;
• Зеленый (RAL6005) - для сочетания с зелеными кровлями, популярными в загородной архитектуре;
• Серебристый (RAL9006) - для современных металлических кровель и архитектурных решений в стиле хай-тек.

Дополнительные цвета могут иметь увеличенный срок поставки и стоимость, поэтому при планировании проекта с использованием нестандартных цветовых решений необходимо учитывать эти факторы.

Подбор оборудования под цвет кровельного материала

Правильный подбор цвета вентиляционного оборудования не только улучшает эстетическое восприятие кровли, но и помогает снизить нагрев элементов на солнце, что положительно влияет на их долговечность.

Рекомендации по цветовой сочетаемости для различных типов кровли

При выборе цвета вентиляционного оборудования рекомендуется руководствоваться следующими принципами:

• Для монохромных кровель (металлочерепица, профнастил одного цвета) оптимальным решением является точное соответствие цвета вентиляционных элементов цвету кровельного материала;
• Для многоцветных кровель (натуральная черепица, сланец) рекомендуется выбирать цвет, соответствующий преобладающему оттенку или подчеркивающий основной цвет;
• Для светлых кровель в жарком климате предпочтительны также светлые цвета вентиляционных элементов, чтобы минимизировать нагрев на солнце;
• Для кровель с медными элементами (водосточные системы, декоративные детали) возможно использование вентиляционных элементов из меди или с медным напылением.

При монтаже вентиляционных выходов и сопутствующего оборудования важно также учитывать возможное выгорание цвета под воздействием ультрафиолета и выбирать материалы с высокой светостойкостью.

Решения для нестандартных цветов кровельных материалов

При выборе вентиляционного оборудования для кровли с нестандартным цветовым решением существует несколько вариантов. Во-первых, многие производители предлагают окрашивание вентиляционных элементов по системе RAL, что позволяет подобрать практически любой оттенок. Этот вариант оптимален для премиальных объектов, где эстетика играет важную роль.

Для случаев, когда точное соответствие цвета не критично, но желательно, можно использовать близкий по гамме стандартный цвет. Например, для кровли насыщенного бордового оттенка подойдет стандартный цвет RAL3005 (красное вино), а для нестандартных оттенков синего – серый RAL7024.

Также стоит рассмотреть контрастный подход к интеграции вентиляционных элементов. Для некоторых архитектурных решений более выигрышным может стать намеренное выделение вентиляционных элементов контрастным цветом, например, черным на светлой кровле или серебристым на темной. Этот прием часто используется в современной архитектуре и может стать дополнительным декоративным элементом.

Технические характеристики и критерии выбора вентиляционных элементов

Выбор диаметра вентиляционных элементов

Расчет необходимого диаметра в зависимости от площади помещения

Правильный подбор диаметра вентиляционных элементов – основа эффективной работы всей системы. Для расчета оптимального диаметра вентиляционного выхода используется формула, учитывающая площадь вентилируемого помещения и требуемую кратность воздухообмена:

S = 0,025 × V × n, где:

• S – площадь сечения вентиляционного канала (м²)
• V – объем помещения (м³)
• n – нормативная кратность воздухообмена (количество полных замен воздуха в час)
• 0,025 – коэффициент, учитывающий среднюю скорость движения воздуха

Полученную площадь сечения можно перевести в диаметр по формуле D = 2 × √(S/π). На практике для большинства жилых помещений используются следующие диаметры:

• D110 мм – для небольших помещений площадью до 20 м²
• D125 мм – для помещений площадью 20-40 м²
• D160 мм – для помещений площадью 40-60 м²
• D200 мм и более – для крупных помещений или совмещенных систем

При расчете учитывайте, что для турбодефлекторов и других активных элементов вентиляции производительность может быть выше, что позволяет в некоторых случаях использовать меньший диаметр при сохранении эффективности.

Рекомендуемые диаметры для различных типов помещений

Для разных типов помещений существуют свои рекомендации по подбору диаметра вентиляционных выходов:

• Санузлы и ванные комнаты – D110-125 мм, при совмещенном санузле – D125-160 мм
• Кухни в жилых помещениях – D125-160 мм
• Жилые комнаты – D110-125 мм для системы приточной вентиляции
• Подкровельное пространство – D110-160 мм в зависимости от площади кровли
• Производственные кухни – от D160 мм и выше
• Гаражи и мастерские – D125-200 мм
• Котельные – от D160 мм (с учетом требований к системам дымоудаления)

Для помещений с повышенной влажностью или высокой концентрацией загрязнений рекомендуется увеличивать диаметр вентиляционного выхода на одну ступень по сравнению с расчетным значением для обеспечения запаса производительности.

Утепленные vs неутепленные вентиляционные выходы

Когда необходимо использовать утепленные элементы высотой H-500 и H-700

Утепленные вентиляционные выходы являются необходимым элементом для регионов с холодным климатом и для систем, которые эксплуатируются круглогодично. Основные критерии выбора утепленных элементов:

• Отрицательные температуры в зимний период более 20 дней в году
• Наличие отапливаемых помещений под кровлей
• Высокая влажность отводимого воздуха
• Круглогодичная эксплуатация здания

Высота утепленного элемента (H-500 или H-700) подбирается в зависимости от толщины снегового покрова в регионе. Модели H-700 рекомендуются для районов с высотой снегового покрова более 50 см, а также при монтаже на скатных кровлях с малым углом наклона, где возможно образование значительных снеговых отложений.

Преимущество утепленных вентиляционных выходов заключается в исключении образования конденсата внутри трубы при контакте теплого внутреннего воздуха с холодной внешней средой. Это предотвращает образование наледи, которая может привести к блокировке вентиляционного канала.

Применение неутепленных вентиляционных выходов D110

Неутепленные вентиляционные выходы диаметром D110 целесообразно применять в следующих случаях:

• В регионах с теплым климатом без продолжительных морозов
• Для сезонной эксплуатации (дачи, летние домики)
• Для отвода воздуха из неотапливаемых помещений
• При монтаже кровельной вентиляции для подкровельного пространства холодных чердаков
• В качестве элемента системы вентиляции канализации

Неутепленные вентиляционные выходы обладают рядом преимуществ: они легче, компактнее и дешевле утепленных аналогов. Однако при их использовании в холодное время года необходимо учитывать риск образования конденсата и наледи. Для минимизации этого риска можно использовать дополнительные элементы: защитные колпаки, препятствующие попаданию осадков, и системы обогрева вентиляционных каналов.

Материалы исполнения: долговечность и целесообразность

Сравнительный анализ изделий из оцинкованной и нержавеющей стали

На рынке представлены вентиляционные элементы из различных материалов, однако наиболее распространены изделия из оцинкованной и нержавеющей стали. Каждый из этих материалов имеет свои преимущества и особенности применения.

Оцинкованная сталь:

• Срок службы: 7-15 лет в зависимости от толщины цинкового покрытия
• Стоимость: на 30-50% ниже, чем у аналогов из нержавеющей стали
• Вес: легче нержавеющих аналогов, что упрощает монтаж
• Устойчивость: хорошая коррозионная стойкость в нормальных условиях
• Ограничения: не рекомендуется для прибрежных зон и промышленных регионов с агрессивной атмосферой

Нержавеющая сталь:

• Срок службы: 25-30 лет и более
• Стоимость: выше, но компенсируется длительным сроком службы
• Вес: тяжелее оцинкованных аналогов
• Устойчивость: высокая стойкость к коррозии даже в агрессивных средах
• Преимущества: сохраняет эстетический вид в течение всего срока эксплуатации

При выборе материала важно учитывать соотношение цены и долговечности. Для долгосрочных проектов и объектов с повышенными требованиями к надежности оправдано использование элементов из нержавеющей стали, в то время как для временных сооружений или регионов с мягким климатом достаточно оцинкованных изделий.

Рекомендации по выбору материала в зависимости от климатических условий

Климатические условия региона установки являются определяющим фактором при выборе материала для вентиляционных элементов:

• Континентальный климат (умеренные осадки, средняя влажность): подходит оцинкованная сталь толщиной от 0,5 мм с лакокрасочным покрытием
• Морской климат (высокая влажность, соленый воздух): рекомендуется нержавеющая сталь марки AISI 304 или оцинкованная сталь с усиленной антикоррозийной защитой
• Промышленные зоны (химически агрессивная атмосфера): нержавеющая сталь марки AISI 316
• Регионы с частыми перепадами температур (риск образования конденсата): утепленные элементы с внутренним слоем теплоизоляции
• Районы с высокой снеговой нагрузкой: усиленные конструкции с повышенной прочностью

Для объектов с длительным сроком эксплуатации (от 15 лет) рекомендуется использовать элементы из нержавеющей стали или с специальными защитными покрытиями, несмотря на их более высокую стоимость. Это позволит избежать необходимости замены элементов вентиляции в будущем.

Монтаж вентиляционного оборудования с учетом сезонных особенностей

Подготовка кровельной вентиляции к зимнему периоду

Защита от образования конденсата и наледи

Зимний период предъявляет особые требования к системам кровельной вентиляции. Основная проблема – это образование конденсата при контакте теплого воздуха из помещения с холодными элементами вентиляционной системы. Для минимизации этого риска рекомендуется:

• Использовать утепленные вентиляционные выходы с двойными стенками и слоем теплоизоляции
• Обеспечить дополнительную теплоизоляцию вентиляционных каналов на чердаке или в подкровельном пространстве
• Установить системы антиобледенения на критических участках (электрообогрев или нагревательные кабели)
• Регулярно проверять проходимость вентиляционных каналов и удалять образовавшуюся наледь

Особое внимание следует уделить правильной герметизации мест прохода вентиляционных труб через кровельный пирог. Некачественная герметизация может привести не только к протечкам, но и к образованию мостиков холода, что усиливает риск образования конденсата.

Для районов с особо суровыми зимними условиями рекомендуется установка дополнительных защитных колпаков или дефлекторов, препятствующих попаданию снега в вентиляционные каналы. Это особенно актуально для вытяжных систем, которые не используются постоянно и могут остывать между циклами работы.

Особенности монтажа в регионах с высокой снеговой нагрузкой

В регионах с высокой снеговой нагрузкой монтаж вентиляционных выходов требует дополнительных мер для обеспечения надежной работы системы в зимний период:

• Увеличение высоты вентиляционных выходов (рекомендуется использовать модели H-700 или выше)
• Установка снегозадерживающих систем выше по скату от вентиляционных выходов для предотвращения повреждения оборудования сходом снега
• Усиленное крепление элементов к кровельной конструкции с учетом дополнительной ветровой и снеговой нагрузки
• Применение специальных проходных элементов с увеличенной высотой юбки для регионов с обильными снегопадами

При монтаже турбодефлекторов в снежных регионах рекомендуется устанавливать их в верхней части кровли для минимизации риска блокировки снегом. Также необходимо обеспечить доступ к вентиляционным элементам для проведения сезонного обслуживания, включая очистку от снега и наледи.

Оптимизация вентиляции для летнего периода

Решения для предотвращения перегрева подкровельного пространства

Летний период ставит перед системами вентиляции задачу эффективного отвода тепла, накапливаемого подкровельным пространством. В жаркие дни температура под кровлей может достигать +70°C, что негативно влияет на состояние конструкций и микроклимат внутри здания. Для предотвращения перегрева рекомендуется:

• Обеспечить достаточный приток воздуха через карнизные свесы или приточные клапаны
• Установить активные элементы вентиляции, такие как турбодефлекторы, которые усиливают тягу при наличии ветра
• Обеспечить достаточную площадь вентиляционных отверстий (минимум 1/150 от площади кровли)
• Использовать отражающую теплоизоляцию под кровельным материалом

Эффективная летняя вентиляция подкровельного пространства позволяет снизить температуру на 10-15°C по сравнению с невентилируемыми кровлями, что значительно улучшает микроклимат внутри помещений и снижает затраты на кондиционирование.

Установка дополнительных элементов для улучшения воздухообмена в жаркий период

Для улучшения воздухообмена в летний период можно дополнить существующую систему вентиляции следующими элементами:

• Дополнительные КТВ-вентили в коньковой зоне для увеличения отвода горячего воздуха
• Ротационные нанодефлекторы, эффективность которых увеличивается с ростом температуры
• Сезонные приточные элементы, которые могут быть закрыты в зимний период
• Автоматизированные системы естественной вентиляции с датчиками температуры

Для крупных объектов или помещений с высоким тепловыделением может быть целесообразно использование гибридных систем вентиляции, сочетающих естественные и механические элементы. В таких системах турбодефлекторы могут работать совместно с вентиляторами, включающимися при достижении определенной температуры или при отсутствии ветра.

Особенности монтажа в межсезонье

Учет температурных деформаций кровельных материалов

Межсезонье характеризуется значительными колебаниями температуры, что приводит к температурным деформациям кровельных материалов. При монтаже вентиляционных элементов необходимо учитывать этот фактор для предотвращения нарушения герметичности соединений и возникновения протечек.

Основные рекомендации по учету температурных деформаций:

• Использование эластичных герметиков, сохраняющих свои свойства при изменении температуры
• Применение проходных элементов с компенсаторами температурного расширения
• Обеспечение возможности незначительного смещения элементов относительно друг друга без нарушения герметичности
• Установка вентиляционных элементов при температуре, близкой к среднегодовой для данного региона

Для металлических кровель особенно важно обеспечить возможность температурных деформаций без возникновения напряжений в местах соединения с вентиляционными элементами. Это достигается применением специальных проходных элементов с эластичным уплотнителем или использованием дополнительных компенсационных зазоров.

Рекомендуемые монтажные материалы для различных сезонов

Выбор монтажных материалов должен учитывать сезонные особенности и температуру воздуха на момент монтажа:

• Весна/Осень (+5°C...+15°C): универсальные полиуретановые или гибридные герметики, саморезы с EPDM-прокладками
• Лето (выше +15°C): силиконовые герметики с повышенной термостойкостью, битумные герметики для фиксации элементов на битумных кровлях
• Зима (ниже +5°C): специальные зимние составы герметиков, предварительный подогрев монтажных поверхностей, усиленная фиксация механическими крепежами

При монтаже в условиях высокой влажности рекомендуется использовать быстросохнущие герметики и обеспечивать временную защиту монтируемых элементов от осадков до полного отверждения герметизирующих составов.

Для всесезонного монтажа оптимальным решением являются современные комплексные системы с предварительно интегрированными уплотнителями и проходными элементами, адаптированными к конкретному типу кровельного материала. Такие решения минимизируют риск ошибок при монтаже и обеспечивают надежную герметизацию при любых погодных условиях.

Специализированные решения для особых условий эксплуатации

Вентиляционные системы для высоковлажных помещений

Специальные комплекты для ванных комнат, кухонь и бассейнов

Помещения с повышенной влажностью требуют особого подхода к организации вентиляции. Для таких помещений разработаны специальные комплекты, учитывающие специфику отводимого воздуха и повышенные требования к воздухообмену:

• Комплекты для ванных комнат включают вентиляционные выходы диаметром D110-125 мм с конденсатоотводчиками и влагостойким покрытием внутренних поверхностей
• Для кухонь подходят комплекты с диаметром D125-160 мм, оснащенные жироулавливающими элементами и возможностью подключения кухонных вытяжек
• Системы для бассейнов и саун комплектуются элементами из нержавеющей стали с усиленной теплоизоляцией и защитой от конденсата

Особенностью вентиляционных систем для высоковлажных помещений является необходимость предотвращения образования конденсата внутри вентиляционных каналов. Для этого используются утепленные вентиляционные выходы и трубы с антиконденсатным покрытием, а также предусматривается возможность отвода конденсата через специальные дренажные отверстия.

Для помещений с периодическим использованием (ванные комнаты, сауны) рекомендуется дополнять вентиляционную систему обратными клапанами, предотвращающими поступление холодного воздуха и запахов из вентиляционной системы в период простоя.

Усиленная вентиляция для производственных помещений с высокой влажностью

Производственные помещения с высокой влажностью (прачечные, пищевые производства, теплицы) требуют комплексного подхода к организации вентиляции:

• Увеличенный воздухообмен (до 10-15 раз в час) для эффективного удаления избыточной влаги
• Комбинированные системы с использованием как естественной, так и принудительной вентиляции
• Применение турбодефлекторов увеличенного диаметра (от D200 и выше)
• Многоступенчатые системы с возможностью рекуперации тепла

Для обеспечения оптимального микроклимата в производственных помещениях с высокой влажностью рекомендуется применять автоматизированные системы управления вентиляцией с датчиками влажности, температуры и давления. Такие системы позволяют поддерживать заданные параметры микроклимата независимо от изменения внешних условий и интенсивности производственных процессов.

Компания MERES предлагает проектирование и монтаж систем вентиляции для производственных помещений с учетом специфики конкретного объекта и технологических процессов.

Вентиляционное оборудование для агрессивных сред

Применение элементов из нержавеющей стали в химически активных средах

В помещениях с агрессивными химическими средами (лаборатории, гальванические цеха, химические производства) стандартные вентиляционные элементы быстро выходят из строя из-за коррозии. Для таких условий оптимальным решением является применение оборудования из нержавеющей стали соответствующих марок:

• AISI 304 (08Х18Н10) – для сред со слабой агрессивностью
• AISI 316 (10Х17Н13М2) – для сред с повышенной агрессивностью и наличием хлоридов
• AISI 321 (08Х18Н10Т) – для высокотемпературных применений

При монтаже вентиляционных систем в агрессивных средах необходимо также учитывать устойчивость крепежных элементов и герметиков к воздействию химических веществ. Рекомендуется использовать крепеж из того же материала, что и основные элементы системы, для предотвращения электрохимической коррозии.

Для особо агрессивных сред может потребоваться применение специализированных материалов, таких как титан, тефлон или композитные материалы. Выбор конкретного решения должен основываться на детальном анализе состава воздуха и условий эксплуатации вентиляционной системы.

Защитные покрытия для продления срока службы вентиляционных элементов

Для увеличения срока службы вентиляционных элементов в агрессивных средах применяются различные типы защитных покрытий:

• Эпоксидные покрытия – обеспечивают высокую химическую стойкость и механическую прочность
• Полиуретановые покрытия – сочетают эластичность с хорошей стойкостью к ультрафиолету и атмосферным воздействиям
• Фторопластовые покрытия (PVDF, PTFE) – имеют исключительную химическую стойкость и низкую адгезию к загрязнениям
• Цинксиликатные покрытия – обеспечивают катодную защиту стальных элементов даже при нарушении целостности покрытия

Выбор типа покрытия зависит от конкретных условий эксплуатации и характера агрессивных воздействий. В особо сложных случаях может применяться многослойная система защитных покрытий, обеспечивающая комплексную защиту от различных факторов.

Помимо защитных покрытий, для продления срока службы вентиляционных элементов в агрессивных средах важно обеспечить регулярное техническое обслуживание и своевременную замену изношенных деталей. Это позволяет предотвратить развитие коррозионных процессов и сохранить эффективность работы системы вентиляции.

Решения для районов с экстремальными погодными условиями

Усиленные конструкции для регионов с сильными ветрами

В районах с сильными ветрами (прибрежные зоны, высокогорья) стандартные вентиляционные элементы подвергаются значительным ветровым нагрузкам, что может привести к их повреждению или снижению эффективности работы. Для таких условий разработаны усиленные конструкции:

• Вентиляционные выходы с дополнительными ребрами жесткости
• Турбодефлекторы с усиленными подшипниками и балансировкой ротора
• Проходные элементы с увеличенным количеством точек крепления
• Специальные ветрозащитные колпаки, предотвращающие обратную тягу при порывах ветра

При монтаже вентиляционных элементов в ветреных районах особое внимание следует уделять надежности крепления к кровельной конструкции. Рекомендуется использовать усиленные кронштейны и увеличивать количество точек крепления по сравнению со стандартными решениями.

Для турбодефлекторов, устанавливаемых в районах с сильными ветрами, важно обеспечить правильную балансировку ротора и использовать модели с аэродинамически оптимизированной формой. Это позволяет не только предотвратить повреждение устройства при сильном ветре, но и повысить его эффективность за счет лучшего использования энергии воздушных потоков.

Специальные комплекты для регионов с обильными осадками

Для регионов с обильными осадками (тропические и субтропические зоны, районы с муссонным климатом) требуются специальные решения, обеспечивающие защиту вентиляционной системы от попадания влаги:

• Вентиляционные выходы с увеличенными защитными козырьками
• Системы гидрозатворов, предотвращающие попадание дождевой воды в вентиляционные каналы
• Проходные элементы с повышенной герметичностью и дополнительными водоотводящими канавками
• Комбинированные системы с дренажными элементами для отвода конденсата и попавшей влаги

При монтаже вентиляционных систем в регионах с высокой влажностью и обильными осадками рекомендуется использовать антикоррозионные материалы (нержавеющая сталь, алюминий) или элементы с усиленной антикоррозионной защитой. Это особенно важно для механических частей турбодефлекторов и креплений.

Для обеспечения надежной работы вентиляционной системы в таких регионах необходимо предусматривать регулярное техническое обслуживание, включающее очистку дренажных отверстий и проверку состояния гидроизоляции в местах прохода через кровлю.

Практические рекомендации по монтажу и обслуживанию

Инструменты и материалы для профессионального монтажа

Необходимый набор инструментов для различных типов кровли

Качественный монтаж вентиляционных элементов требует использования соответствующих инструментов, подходящих для конкретного типа кровельного материала:

• Для металлических кровель: ножницы по металлу, электролобзик с пилками по металлу, дрель с набором коронок соответствующего диаметра, заклепочник, специальный инструмент для работы с фальцем
• Для битумных кровель: строительный фен для разогрева битумного покрытия, горелка, керамический нож, металлическая линейка
• Для керамических и цементно-песчаных кровель: алмазные коронки соответствующего диаметра, болгарка с алмазными дисками, перфоратор
• Универсальные инструменты: шуруповерт, набор бит и торцевых головок, маркер, рулетка, строительный уровень, набор отверток

Для безопасной работы на кровле необходимо также использовать соответствующие средства индивидуальной защиты: страховочные системы, нескользящую обувь, защитные перчатки и очки. При работе с битумными материалами или герметиками требуются также средства защиты органов дыхания.

Профессиональный монтаж вентиляционных систем всегда предполагает использование качественного инструмента, соответствующего типу работ и материалов. Это позволяет обеспечить точность резки отверстий, надежность крепления и долговечность герметизации соединений.

Герметики и крепежные элементы для надежной фиксации

Выбор подходящих герметиков и крепежных элементов является критически важным для обеспечения долговечности и надежности вентиляционной системы:

• Герметики:
  • Полиуретановые – универсальные, обладают высокой адгезией к большинству материалов
  • Силиконовые – эластичные, устойчивые к УФ-излучению и перепадам температур
  • Битумно-полимерные – специально для битумных кровель
  • Бутилкаучуковые – для герметизации швов и стыков металлических элементов
• Крепежные элементы:
  • Саморезы с EPDM-прокладками – для крепления к металлическим кровлям
  • Специальные кровельные гвозди – для битумных и цементно-песчаных кровель
  • Распорные дюбели – для крепления к бетонным основаниям
  • Заклепки – для соединения тонколистовых элементов между собой

При выборе герметиков и крепежа необходимо учитывать совместимость с материалами кровли и вентиляционных элементов, а также климатические условия эксплуатации. Использование некачественных или неподходящих материалов может привести к протечкам, коррозии или преждевременному разрушению элементов системы.

Для обеспечения надежной герметизации рекомендуется комбинировать механическое крепление с применением соответствующих герметиков. При этом важно соблюдать технологию нанесения герметика и обеспечивать достаточное время для его полимеризации перед эксплуатацией системы.

Пошаговая инструкция по установке комплектов вентиляции

Последовательность монтажа вентиляционного выхода с проходным элементом

Монтаж вентиляционного выхода с проходным элементом на кровлю включает следующие основные этапы:

1. Подготовительные работы:
   • Определение места установки с учетом расположения вентиляционных каналов
   • Проверка подкровельного пространства и внутренних коммуникаций
   • Подготовка необходимых инструментов и материалов
2. Разметка и вырезание отверстия в кровле:
   • Точная разметка места прохода с учетом размеров проходного элемента
   • Вырезание отверстия соответствующего диаметра с помощью подходящего инструмента
   • Удаление заусенцев и очистка краев отверстия
3. Установка проходного элемента:
   • Нанесение герметика на нижнюю часть юбки проходного элемента
   • Установка проходного элемента на кровлю с совмещением отверстия
   • Фиксация проходного элемента саморезами или другими крепежными элементами
   • Дополнительная герметизация мест крепления и краев юбки
4. Установка вентиляционного выхода:
   • Соединение вентиляционного выхода с внутренними воздуховодами
   • Установка вентиляционного выхода в проходной элемент
   • Фиксация вентиляционного выхода в проектном положении
   • Герметизация соединения вентиляционного выхода с проходным элементом
5. Установка колпака или дефлектора:
   • Установка защитного колпака или турбодефлектора на верхнюю часть вентиляционного выхода
   • Проверка свободного вращения подвижных элементов (для турбодефлекторов)
   • Окончательная фиксация всех элементов системы
6. Проверка работоспособности:
   • Визуальная проверка всех соединений на герметичность
   • Проверка отсутствия механических повреждений кровельного материала
   • Тестирование работы вентиляционной системы

Точная последовательность действий может варьироваться в зависимости от типа кровельного материала и конкретной модели вентиляционного комплекта. Всегда следует ознакомиться с инструкцией производителя перед началом монтажных работ.

Особенности установки турбодефлекторов и нанодефлекторов

Монтаж турбодефлекторов и нанодефлекторов имеет свои особенности, которые необходимо учитывать для обеспечения их эффективной работы:

• Оптимальное расположение:
  • Установка в верхней части кровли для максимального использования ветрового потока
  • Расположение вдали от высоких препятствий, которые могут создавать турбулентность
  • Ориентация с учетом преобладающего направления ветра в регионе
• Особенности крепления:
  • Надежная фиксация основания для предотвращения вибрации при работе
  • Использование виброгасящих прокладок для снижения шума
  • Усиленное крепление для регионов с сильными ветрами
• Подготовка к эксплуатации:
  • Проверка свободного вращения ротора
  • Балансировка подвижных элементов для обеспечения плавной работы
  • Смазка подшипников (если это предусмотрено конструкцией)

Для установки нанодефлекторов особенно важно обеспечить точную вертикальную ориентацию оси вращения, так как даже небольшой перекос может значительно снизить эффективность работы устройства. Также следует учитывать, что нанодефлекторы, благодаря своей конструкции, могут эффективно работать даже при слабом ветре, поэтому их можно устанавливать в местах с менее интенсивным воздушным потоком.

При монтаже турбодефлекторов на существующие вентиляционные каналы необходимо обеспечить герметичность соединения с помощью соответствующих переходников и герметиков. Это предотвратит подсос воздуха через неплотности и обеспечит максимальную эффективность работы устройства.

Регулярное обслуживание и профилактика вентиляционной системы

График проверки и обслуживания различных элементов вентиляции

Для обеспечения долговечности и эффективной работы вентиляционной системы необходимо проводить регулярное техническое обслуживание всех ее элементов. Рекомендуемый график обслуживания:

• Ежеквартально:
  • Визуальный осмотр внешних элементов на предмет повреждений
  • Проверка герметичности соединений и креплений
  • Очистка видимых загрязнений с внешних поверхностей
• Раз в полгода:
  • Проверка работоспособности подвижных элементов турбодефлекторов
  • Очистка внутренних поверхностей от пыли и загрязнений
  • Проверка состояния уплотнителей и герметиков
• Ежегодно:
  • Полная проверка всей системы с демонтажем съемных элементов
  • Очистка вентиляционных каналов
  • Смазка подвижных частей (для турбодефлекторов)
  • Проверка крепежных элементов с подтяжкой ослабленных соединений
  • Восстановление нарушенной герметизации
• Сезонное обслуживание:
  • Перед зимним сезоном: проверка утепления, защита от обледенения
  • Перед летним сезоном: очистка от пыльцы и растительного мусора, оптимизация воздухообмена

График обслуживания может варьироваться в зависимости от климатических условий региона и интенсивности эксплуатации системы. В регионах с сильной запыленностью или высоким уровнем загрязнения воздуха может потребоваться более частое обслуживание.

Своевременное техническое обслуживание позволяет выявлять и устранять незначительные проблемы до того, как они приведут к серьезным неисправностям или повреждению кровли. Это особенно важно для активных элементов вентиляции, таких как турбодефлекторы, которые имеют подвижные части, подверженные износу.

Типичные неисправности и способы их устранения

В процессе эксплуатации вентиляционной системы могут возникать различные неисправности, которые требуют своевременного устранения:

• Протечки в местах прохода через кровлю:
  • Причины: нарушение герметичности, старение герметика, механические повреждения
  • Устранение: очистка поверхности, нанесение нового слоя герметика, при необходимости – замена проходного элемента
• Снижение эффективности работы турбодефлектора:
  • Причины: загрязнение подшипника, деформация лопастей, неправильная балансировка
  • Устранение: очистка и смазка подшипников, выправление деформированных элементов, балансировка ротора
• Образование конденсата внутри вентиляционных каналов:
  • Причины: недостаточное утепление, неправильно подобранный диаметр, отсутствие конденсатоотводчика
  • Устранение: дополнительное утепление, установка конденсатоотводчика, обеспечение правильного уклона горизонтальных участков
• Шум при работе вентиляционной системы:
  • Причины: ослабление крепежа, дисбаланс подвижных частей, вибрация элементов
  • Устранение: подтяжка крепежных элементов, балансировка роторов, установка виброизоляторов
• Обледенение вентиляционных выходов в зимний период:
  • Причины: недостаточное утепление, конденсация влаги, низкая скорость воздушного потока
  • Устранение: установка утепленных вентиляционных выходов, монтаж системы обогрева, использование предотвращающих обледенение колпаков

При выявлении неисправностей, которые не могут быть устранены самостоятельно, рекомендуется обращаться к специалистам компании MERES для проектирования и монтажа систем вентиляции, которые обеспечат квалифицированный ремонт и восстановление работоспособности системы.

Регулярное обслуживание и своевременное устранение неисправностей позволяет значительно продлить срок службы вентиляционной системы и обеспечить ее эффективную работу в течение всего срока эксплуатации.

Экономическая эффективность различных вентиляционных решений

Сравнение стоимости и эффективности активной и пассивной вентиляции

Расчет экономии при использовании турбодефлекторов вместо электрических вентиляторов

При проектировании системы вентиляции для кровли важно проводить экономический анализ различных решений. Турбодефлекторы представляют собой энергоэффективную альтернативу электрическим вентиляторам, особенно в долгосрочной перспективе. Рассмотрим конкретный расчет экономии:

Для помещения площадью 100 м² стандартный электрический вентилятор с производительностью 300 м³/ч потребляет около 60 Вт электроэнергии. При круглосуточной работе в течение года это составляет 525,6 кВт·ч. При средней стоимости электроэнергии 5 руб/кВт·ч годовые затраты составляют 2628 рублей.

Турбодефлектор диаметром TD160 обеспечивает сопоставимую производительность (250-350 м³/ч в зависимости от ветровых условий) без потребления электроэнергии. Учитывая срок службы турбодефлектора (не менее 10 лет), можно рассчитать общую экономию:

• 10-летние затраты на электроэнергию для вентилятора: 26 280 рублей
• 10-летние затраты на электроэнергию для турбодефлектора: 0 рублей

При этом стоимость турбодефлектора с учетом монтажа вентиляционного выхода составляет около 12 000 рублей, что делает решение экономически выгодным уже на 5-й год эксплуатации. Дополнительную экономию обеспечивает отсутствие затрат на регулярное техническое обслуживание электромоторов.

Важно отметить, что эффективность турбодефлекторов зависит от ветровой обстановки в регионе установки. В районах с устойчивыми ветрами экономия может быть еще выше, а в безветренных зонах иногда требуется комбинированное решение с периодическим включением электрических вентиляторов.

Долгосрочная выгода от использования качественных материалов

Монтаж вентиляционных выходов с использованием высококачественных материалов требует более высоких первоначальных вложений, но обеспечивает значительную экономию в долгосрочной перспективе. Рассмотрим сравнительный анализ на примере установки вентиляции с использованием стандартных и премиальных материалов:

Бюджетные решения из оцинкованной стали с тонким защитным покрытием обычно служат 5-7 лет до появления первых признаков коррозии, особенно в прибрежных районах или промышленных зонах. Повторный монтаж систем вентиляции включает не только стоимость нового оборудования, но и затраты на демонтаж старого, а также возможные расходы на восстановление кровельного покрытия.

Премиальные решения из нержавеющей стали или оцинкованной стали с полимерным покрытием высокой плотности имеют срок службы 15-20 лет даже в агрессивных условиях. Расчеты показывают, что за 20-летний период использование качественных материалов обеспечивает экономию до 40% по сравнению с регулярной заменой бюджетных аналогов.

Особенно важен выбор качественных материалов для проходных элементов кровли, которые обеспечивают герметичность соединения. Протечки через некачественные проходные элементы могут привести к дорогостоящему ремонту не только вентиляционной системы, но и конструкции кровли, внутренней отделки помещений.

Оптимальные решения для различных бюджетов

Экономичные комплекты для базовой вентиляции

При ограниченном бюджете можно обеспечить функциональную вентиляцию кровли, грамотно выбирая базовые компоненты. Для экономичной установки вентиляционных выходов рекомендуются следующие решения:

• Использование неутепленных вентиляционных выходов D110 для кровельной вентиляции в регионах с теплым климатом или для сезонных построек, где проблема конденсации менее актуальна
• Применение проходных элементов, соответствующих типу кровли, без избыточных функций
• Установка стандартных защитных колпаков вместо турбодефлекторов в помещениях с небольшой площадью или малой высотой потолков
• Выбор базовых цветовых решений (черный, коричневый), которые обычно доступны без дополнительной наценки

Даже при ограниченном бюджете не рекомендуется экономить на герметизирующих материалах и крепеже. Качественный монтаж вентиляционных выходов с хорошим уплотнением продлевает срок службы всей системы и предотвращает дорогостоящие ремонтные работы.

Оптимальным решением для экономичной кровельной вентиляции является приобретение готовых комплектов, включающих все необходимые компоненты. Такой подход не только снижает общую стоимость, но и гарантирует совместимость элементов.

Премиальные решения с максимальной эффективностью и долговечностью

Для объектов, требующих максимальной эффективности вентиляции и длительного срока службы системы, рекомендуются премиальные решения:

• Утепленные вентиляционные выходы D160 с высотой H-700 для регионов с холодным климатом, которые минимизируют риск конденсации и обеспечивают оптимальный воздухообмен
• Турбодефлекторы из нержавеющей стали с усиленными подшипниками для интенсивной эксплуатации или ротационные нанодефлекторы для максимальной эффективности при любых погодных условиях
• Кастомизированные проходные элементы с дополнительной гидроизоляцией для сложных условий эксплуатации
• Системы автоматизированного управления вентиляцией, интегрированные с датчиками влажности и температуры

Для объектов с высокими эстетическими требованиями доступны вентиляционные элементы окрашенные в любой цвет по шкале RAL, что позволяет идеально интегрировать систему вентиляции в архитектурный облик здания.

Премиальные решения особенно рекомендуются для объектов со сложной геометрией кровли, в регионах с экстремальными погодными условиями или для зданий, где предъявляются повышенные требования к микроклимату. Профессиональное проектирование и монтаж систем вентиляции позволяет учесть все особенности объекта и реализовать оптимальное решение.

Заключение: ключевые факторы успешного монтажа кровельной вентиляции

Интегральный подход к проектированию и установке

Успешный монтаж вентиляционных выходов и сопутствующего оборудования требует комплексного подхода, учитывающего множество факторов. Вентиляция должна рассматриваться как интегральная часть кровельной системы, а не как отдельный элемент. Правильная установка вентиляции начинается еще на этапе проектирования кровли, когда определяются оптимальные места размещения вентиляционных выходов, рассчитывается необходимая производительность системы и подбираются подходящие компоненты.

Особое внимание следует уделить совместимости вентиляционных элементов с конкретным типом кровельного покрытия. Проходные элементы для разных типов кровель имеют специфическую конструкцию, обеспечивающую надежное соединение и герметичность. Использование универсальных решений допустимо только при отсутствии специализированных элементов для данного типа кровли.

Значение профессионального монтажа и регулярного обслуживания

Даже самое качественное оборудование не обеспечит эффективной работы при неправильном монтаже. Профессиональная установка вентиляционных выходов с соблюдением всех технологических требований гарантирует не только эффективность системы, но и ее долговечность. Ключевые аспекты качественного монтажа включают:

• Точное позиционирование элементов с учетом направления преобладающих ветров
• Обеспечение надежной гидроизоляции в местах проходов через кровлю
• Правильный выбор креплений и герметиков с учетом материала кровли и климатических особенностей
• Соблюдение технологии монтажа, специфичной для каждого типа кровельного покрытия

Не менее важным фактором долговечности является регулярное обслуживание вентиляционной системы. Профилактические осмотры, очистка элементов от загрязнений, проверка герметичности соединений и работоспособности подвижных частей турбодефлекторов должны проводиться не реже одного раза в год, предпочтительно перед наступлением зимнего сезона.

Перспективы развития решений для кровельной вентиляции

Современные тенденции в области кровельной вентиляции направлены на повышение энергоэффективности, автоматизацию и интеграцию с другими инженерными системами здания. Перспективными направлениями развития являются:

• Интеллектуальные системы управления вентиляцией, автоматически регулирующие интенсивность воздухообмена в зависимости от погодных условий и параметров микроклимата
• Гибридные решения, сочетающие естественную вентиляцию с механической для достижения оптимальной эффективности при минимальном энергопотреблении
• Интеграция вентиляционных систем с системами рекуперации тепла для снижения энергозатрат на отопление и кондиционирование
• Применение новых материалов, обеспечивающих повышенную долговечность и экологичность вентиляционных элементов

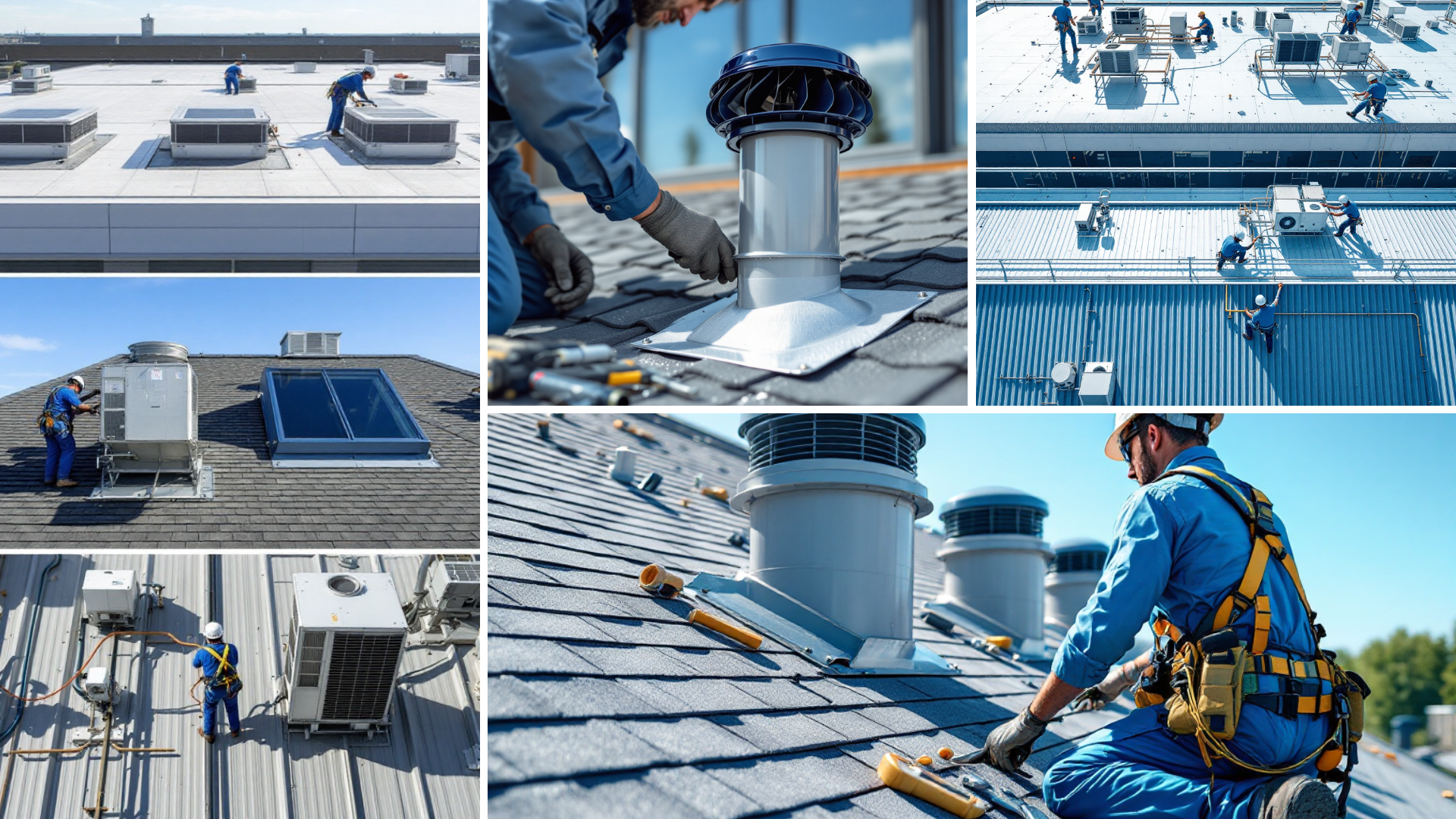

Правильно спроектированная и профессионально смонтированная система кровельной вентиляции не только обеспечивает комфортный микроклимат в помещении, но и значительно продлевает срок службы кровли и всей конструкции здания. Инвестиции в качественные вентиляционные решения окупаются многократно благодаря снижению затрат на отопление, кондиционирование и ремонт.

Широкий ассортимент турбодефлекторов, вентиляционных выходов и приточных клапанов позволяет подобрать оптимальное решение для любого типа кровли и климатических условий. А профессиональное проектирование и монтаж систем вентиляции гарантируют эффективность и долговечность системы.
