Профессиональный монтаж воздуховодов представляет собой комплекс высокотехнологичных операций, определяющих эффективность всей вентиляционной системы. Качественная установка воздуховода влияет на энергопотребление, уровень шума, долговечность оборудования и комфорт пользователей. Современные требования к вентиляционным системам предусматривают не только обеспечение нормативного воздухообмена, но и энергоэффективность, экологичность и интеграцию с системами автоматизации зданий.
Технология монтажа воздуховодов: нормативные основы и подготовка к установке
Современный монтаж воздуховодов вентиляции регламентируется СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха", который устанавливает минимальные расстояния между воздуховодами и строительными конструкциями. Горизонтальные воздуховоды должны располагаться не менее чем в 100 мм от потолка, вертикальные - в 50 мм от стен. Эти требования обеспечивают возможность технического обслуживания и предотвращают передачу вибраций на конструкции здания.
Проектная документация и разметка трассы для установки воздуховода
Подготовительный этап включает детальный анализ проектной документации и создание исполнительных схем монтажа. Разметка трассы воздуховодов выполняется с учетом расположения других инженерных систем - электропроводки, трубопроводов отопления и водоснабжения. Особое внимание уделяется координации с приточно-вытяжными установками, которые требуют точного позиционирования подключаемых воздуховодов для обеспечения оптимальных аэродинамических характеристик.
Анализ технических условий и создание исполнительных схем монтажа
Техническое задание на монтаж воздуховодов должно содержать полную информацию о типах применяемых материалов, способах соединения, требованиях к герметичности и изоляции. Исполнительные схемы разрабатываются с учетом фактических размеров помещений и могут отличаться от проектных решений. Все изменения согласовываются с проектировщиком и заказчиком до начала монтажных работ.
Координация с приточно-вытяжными установками Alpha и центральными системами
Современные приточно-вытяжные установки требуют точного соблюдения геометрии подключения воздуховодов. Отклонения в позиционировании могут привести к увеличению аэродинамического сопротивления и снижению эффективности системы. Проектирование и монтаж систем вентиляции должно учитывать технические характеристики конкретного оборудования и рекомендации производителя.
Разметка креплений с учетом аэродинамических характеристик системы
Разметка мест крепления выполняется с использованием лазерного нивелира, обеспечивающего точность позиционирования в пределах ±2 мм. Расстояния между точками крепления рассчитываются исходя из диаметра воздуховода: для круглых воздуховодов диаметром до 200 мм - 3 м, до 400 мм - 2,5 м, свыше 400 мм - 2 м. Прямоугольные воздуховоды крепятся с интервалом 1,5-2 м в зависимости от массы конструкции.
Нормативные требования к монтажу воздуховодов вентиляции
Герметичность соединений классифицируется по трем классам согласно ГОСТ 30494. Класс А (высокая герметичность) предусматривает утечки не более 0,027×P^0,65 м³/(ч×м²), где P - испытательное давление в Па. Класс B допускает утечки до 0,09×P^0,65 м³/(ч×м²), класс C - до 0,27×P^0,65 м³/(ч×м²).
СП 60.13330.2020: минимальные расстояния и противопожарные зазоры
Противопожарные требования предусматривают установку огнезадерживающих клапанов в местах пересечения воздуховодами противопожарных преград. Воздуховоды с нормируемым пределом огнестойкости должны изготавливаться из негорючих материалов и иметь соответствующие сертификаты пожарной безопасности.
Герметизация соединений согласно классам утечек по ГОСТ
Испытания на герметичность проводятся при давлении 1,5×Pраб, но не менее 400 Па для приточных систем и 200 Па для вытяжных. Продолжительность испытаний составляет не менее 10 минут для каждого участка системы. Места утечек выявляются с помощью мыльного раствора или специальных детекторов.
Испытательные давления для различных категорий вентиляционных систем
Системы с рабочим давлением до 1000 Па испытываются при давлении 1,5 кПа, системы среднего давления (до 3000 Па) - при 4,5 кПа, высокого давления (свыше 3000 Па) - при давлении, превышающем рабочее в 1,5 раза. Все испытания документируются в соответствующих актах.
Классификация воздуховодов: материалы и конструктивные особенности
Выбор материала воздуховодов определяется условиями эксплуатации, требованиями к долговечности и экономическими факторами. Металлические воздуховоды из оцинкованной стали остаются наиболее распространенным решением благодаря оптимальному соотношению прочности, коррозионной стойкости и стоимости.
Металлические системы: оцинкованная сталь и нержавеющие сплавы
Воздуховоды из оцинкованной стали изготавливаются двумя основными способами: спирально-навивным и прямошовным. Спирально-навивные воздуховоды обладают повышенной жесткостью благодаря спиральному ребру жесткости и применяются для систем среднего давления.

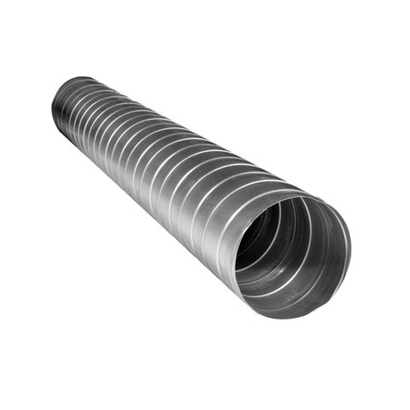

Спирально-навивные воздуховоды: технология производства и монтажные преимущества
Спирально-навивные воздуховоды изготавливаются из оцинкованной стальной ленты толщиной 0,5-1,2 мм методом непрерывной навивки с фальцевым замком. Такая конструкция обеспечивает высокую герметичность соединений и упрощает монтаж воздуховодов. Стандартная длина секций составляет 1,25-3 м, что позволяет минимизировать количество стыков.

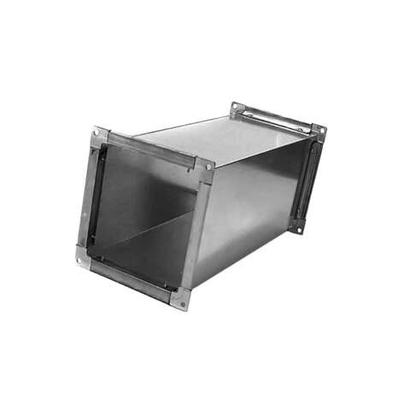

Прямошовные системы с фальцевыми соединениями для промышленных объектов
Прямошовные воздуховоды применяются в системах с повышенными требованиями к герметичности и прочности. Фальцевые соединения обеспечивают надежную стыковку секций без дополнительных уплотнительных материалов. Такие системы особенно эффективны при монтаже воздуховодов вентиляции промышленных объектов с агрессивными средами.
Изолированные воздуховоды типа сэндвич-панели: энергоэффективные решения
Изолированные воздуховоды состоят из внутреннего и наружного металлических листов с теплоизоляционным слоем между ними. Толщина изоляции варьируется от 25 до 100 мм в зависимости от требований к энергоэффективности. Такие воздуховоды исключают образование конденсата и снижают теплопотери.
Полимерные воздуховоды: полипропилен и химически стойкие системы
Полипропиленовые воздуховоды применяются в системах с агрессивными средами, где металлические материалы подвержены коррозии. Они обладают высокой химической стойкостью и не требуют дополнительной защиты от коррозии.
Применение полипропиленовых воздуховодов в агрессивных средах
Полипропилен устойчив к большинству кислот, щелочей и органических растворителей, что делает его идеальным материалом для лабораторий, химических производств и пищевых предприятий. Установка воздуховода из полипропилена требует специальных навыков сварки полимерных материалов.
Температурные компенсаторы для пластиковых систем большой протяженности
Пластиковые воздуховоды имеют высокий коэффициент температурного расширения, поэтому в протяженных системах необходимо предусматривать компенсаторы. Расчетное удлинение составляет 0,15 мм на метр длины при изменении температуры на 10°C.
Инновационные решения: текстильные воздуховоды и гибкие системы
Текстильные воздуховоды представляют собой современную альтернативу традиционным металлическим системам распределения воздуха. Они изготавливаются из специальных тканей с контролируемой воздухопроницаемостью.
Армированные воздуховоды с алюминиевой фольгой: области применения
Армированные гибкие воздуховоды состоят из алюминиевой фольги, армированной стальной проволокой. Такая конструкция обеспечивает гибкость при сохранении формы и применяется для подключения вытяжных вентиляторов и воздухораспределительных устройств.
Текстильные воздуховоды как альтернатива традиционным системам распределения
Текстильные воздуховоды обеспечивают равномерное распределение воздуха по всей длине благодаря микроперфорации ткани. Они особенно эффективны в помещениях с высокими потолками, где традиционные диффузоры не обеспечивают достаточного перемешивания воздуха.
Монтаж круглых воздуховодов: технология крепления и сборки цилиндрических систем
Монтаж круглых воздуховодов начинается с установки крепежных элементов. Хомуты являются основным элементом крепления, их конструкция должна обеспечивать равномерное распределение нагрузки по периметру воздуховода. Для воздуховодов из оцинкованной стали применяются хомуты с резиновыми прокладками, предотвращающими коррозию в местах контакта.
Крепежные системы для круглых воздуховодов различных диаметров
Выбор крепежных элементов зависит от диаметра воздуховода, его массы и условий эксплуатации. Для воздуховодов диаметром до 315 мм применяются стандартные хомуты с резьбовым соединением, для больших диаметров - усиленные конструкции с дополнительными ребрами жесткости.
Хомуты: расчет несущей способности и интервалов установки
Несущая способность хомута рассчитывается исходя из массы воздуховода, динамических нагрузок от движения воздуха и возможных температурных деформаций. Стандартный хомут диаметром 200 мм выдерживает нагрузку до 150 кг. Интервалы установки хомутов составляют 2-3 м для горизонтальных участков и 4-6 м для вертикальных.
Шпильки и подвесы: технология крепления горизонтальных магистралей
Шпильки диаметром М8-М12 используются для подвешивания горизонтальных участков воздуховодов. Расчетная нагрузка на одну точку крепления включает массу воздуховода, массу транспортируемого воздуха и динамические нагрузки. Коэффициент запаса прочности принимается не менее 3.
Кронштейны для настенного монтажа: учет тепловых деформаций
Настенные кронштейны применяются для крепления воздуховодов к вертикальным конструкциям. При расчете кронштейнов учитываются тепловые деформации воздуховодов, которые могут достигать 10-15 мм на 10 м длины при изменении температуры на 50°C.
Виброизоляторы: снижение структурного шума в жилых зданиях
Виброизоляторы устанавливаются между хомутами и строительными конструкциями для предотвращения передачи вибраций от вентиляционного оборудования. Эффективность виброизоляции достигает 90% в диапазоне частот 20-1000 Гц.
Сборка секций и монтаж отводов вентиляции круглого сечения
Предварительная сборка блоков на земле или в монтажной зоне позволяет сократить время работ на высоте и повысить качество соединений. Блоки собираются из 3-5 секций с установкой всех фасонных элементов.
Предварительная сборка блоков: оптимизация монтажных операций
Предварительная сборка выполняется в специально оборудованной зоне с использованием сборочных стендов. Это позволяет обеспечить точность геометрии и качество соединений. Готовые блоки поднимаются на проектную отметку с помощью подъемных механизмов.
Стыковка прямых участков: контроль соосности и герметичности
Стыковка секций воздуховодов выполняется с контролем соосности с помощью лазерного нивелира. Отклонение от соосности не должно превышать 2 мм на метр длины. Герметичность соединений обеспечивается применением специальных мастик или лент.
Установка отводов, тройников и переходников: аэродинамические требования
Монтаж отводов вентиляции требует особого внимания к аэродинамическим характеристикам. Радиус поворота отвода должен быть не менее диаметра воздуховода для минимизации потерь давления. Тройники устанавливаются с учетом направления основного потока воздуха.
Специфика монтажа оцинкованных воздуховодов большого диаметра
Воздуховоды диаметром свыше 800 мм требуют применения специального подъемного оборудования и усиленных крепежных систем. Масса одной секции может достигать 200-300 кг, что требует использования кранов или лебедок.
Подъемные механизмы: безопасность при работе с тяжелыми элементами
Подъем тяжелых воздуховодов выполняется с соблюдением требований техники безопасности. Используются специальные захваты, распределяющие нагрузку по периметру воздуховода. Скорость подъема не должна превышать 0,5 м/с для предотвращения раскачивания груза.
Анкеры и траверсы: распределение нагрузок на строительные конструкции
Анкерные болты для крепления тяжелых воздуховодов рассчитываются с учетом несущей способности строительных конструкций. Траверсы применяются для распределения нагрузки на несколько точек крепления и изготавливаются из стального профиля.
Компенсация температурных расширений в протяженных системах
В протяженных системах предусматриваются компенсаторы температурных расширений. Линзовые компенсаторы устанавливаются через каждые 40-50 м прямых участков. Расчетное удлинение стальных воздуховодов составляет 1,2 мм на метр длины при изменении температуры на 100°C.
Монтаж прямоугольных воздуховодов: установка профильных вентиляционных систем
Монтаж прямоугольных воздуховодов отличается более сложной технологией крепления из-за несимметричной формы сечения. Прямоугольные воздуховоды применяются в случаях ограниченной высоты помещений или при необходимости интеграции в архитектурные элементы здания.
Крепежные решения для прямоугольных сечений
Крепление прямоугольных воздуховодов осуществляется с помощью профильных кронштейнов, которые охватывают воздуховод по периметру или крепятся к его боковым стенкам. Конструкция кронштейнов должна предотвращать деформацию тонкостенных воздуховодов.
Профильные кронштейны и Z-образные подвесы: расчет нагрузок
Профильные кронштейны изготавливаются из стального уголка или швеллера в зависимости от размеров воздуховода. Z-образные подвесы применяются для горизонтальных участков и обеспечивают возможность регулировки высоты установки. Расчетная нагрузка на один кронштейн составляет 200-500 кг в зависимости от размеров воздуховода.
Струбцины: фиксация без деформации тонкостенных конструкций
Струбцины с резиновыми прокладками применяются для крепления тонкостенных прямоугольных воздуховодов. Они обеспечивают равномерное распределение нагрузки и предотвращают деформацию стенок воздуховода. Усилие затяжки струбцин не должно превышать 50 Н·м.
Дифференцированное крепление вертикальных и горизонтальных участков
Вертикальные участки прямоугольных воздуховодов крепятся к стенам с помощью настенных кронштейнов. Интервал крепления составляет 3-4 м. Горизонтальные участки подвешиваются к потолочным конструкциям с интервалом 2-2,5 м.
Фланцевые соединения: технология разборных стыков
Фланцевые соединения обеспечивают возможность разборки системы для обслуживания и ремонта. Фланцы изготавливаются из оцинкованной стали толщиной 2-3 мм и крепятся к воздуховоду с помощью заклепок или сварки.
Типология фланцев и резиновых профилей для различных давлений
Для систем низкого давления (до 1000 Па) применяются плоские фланцы с резиновыми прокладками. Системы среднего давления (до 3000 Па) требуют усиленных фланцев с ребрами жесткости. Резиновые профили выбираются в зависимости от температуры и агрессивности транспортируемой среды.
Сборка фланцевых соединений: последовательность операций и контроль качества
Сборка фланцевого соединения начинается с установки резинового профиля в паз одного из фланцев. Фланцы совмещаются и стягиваются болтами с моментом затяжки 25-40 Н·м в зависимости от размеров соединения. Контроль качества включает проверку плоскостности и отсутствие зазоров.
Выравнивание плоскостей: предотвращение напряжений в соединениях
Неточность изготовления воздуховодов может привести к несовпадению плоскостей фланцев. Для компенсации используются регулировочные прокладки толщиной 1-3 мм. Отклонение от плоскостности не должно превышать 2 мм на метр длины стороны фланца.
Интеграция фасонных элементов в прямоугольные системы
Фасонные элементы прямоугольных систем включают отводы, тройники, переходники и ревизионные люки. Их установка воздуховода требует точного позиционирования для обеспечения оптимальных аэродинамических характеристик.
Монтаж поворотных элементов: минимизация аэродинамических потерь
Отводы прямоугольных воздуховодов изготавливаются с направляющими лопатками для снижения аэродинамических потерь. Радиус поворота должен быть не менее большей стороны прямоугольного сечения. Установка направляющих лопаток снижает потери давления на 30-40%.
Ревизионные люки: обеспечение доступности для технического обслуживания
Ревизионные люки устанавливаются в прямых участках воздуховодов через каждые 20-30 м для обеспечения доступа при техническом обслуживании. Размеры люков должны обеспечивать возможность прохода человека - не менее 400×600 мм. Люки оснащаются уплотнительными прокладками для сохранения герметичности системы.
Регулирующие заслонки: точность позиционирования и герметичность
Регулирующие заслонки устанавливаются в воздуховодах для балансировки системы и регулирования расходов воздуха. Заслонки должны обеспечивать плавное регулирование от 0 до 100% расхода с точностью позиционирования ±2%. Привод заслонок может быть ручным или автоматическим.
Монтаж гибких воздуховодов: технология работы с эластичными вентиляционными системами
Монтаж гибких воздуховодов требует особых навыков работы с эластичными материалами. Гибкие воздуховоды применяются для подключения воздухораспределительных устройств, компенсации вибраций и в местах, где невозможно проложить жесткие воздуховоды.
Подготовка гибких воздуховодов к монтажу
Подготовка включает раскрой воздуховодов по размерам, проверку целостности армирующего каркаса и подготовку концов для соединения. Гибкие воздуховоды поставляются в сжатом состоянии и требуют растяжения до рабочей длины.
Раскрой и растяжение: сохранение целостности армирующего каркаса
Раскрой гибких воздуховодов выполняется острым ножом между витками армирующей проволоки. Растяжение производится плавно, без рывков, до достижения рабочей длины. Чрезмерное растяжение может привести к повреждению алюминиевой фольги и снижению герметичности.
Минимальные радиусы изгиба: предотвращение аэродинамических потерь
Минимальный радиус изгиба гибкого воздуховода составляет 0,75 диаметра для изолированных и 0,5 диаметра для неизолированных воздуховодов. Нарушение этого требования приводит к увеличению аэродинамического сопротивления и может вызвать повреждение армирующего каркаса.
Контроль длины: компенсация температурных изменений размеров
Длина гибких воздуховодов должна учитывать температурные деформации подключаемого оборудования. Запас длины составляет 5-10% от расчетной длины. Избыточная длина может привести к провисанию и образованию застойных зон.
Крепление гибких систем: хомуты и перфолента
Крепление гибких воздуховодов осуществляется с помощью специальных хомутов или перфоленты. Крепежные элементы должны обеспечивать надежную фиксацию без передавливания воздуховода.
Перфолента как универсальный крепежный материал для сложных трасс
Перфолента изготавливается из оцинкованной стали толщиной 0,7-1 мм с перфорацией для крепления. Она обеспечивает равномерное распределение нагрузки по длине воздуховода и применяется для крепления протяженных участков гибких воздуховодов.
Специализированные хомуты: предотвращение передавливания гибких воздуховодов
Хомуты для гибких воздуховодов имеют широкую опорную поверхность и мягкие прокладки для предотвращения повреждения алюминиевой фольги. Усилие затяжки хомута не должно превышать 10 Н·м для предотвращения деформации воздуховода.
Профилактика провисания: расчет интервалов крепления
Интервал крепления гибких воздуховодов составляет 1-1,5 м для горизонтальных участков и 2-3 м для вертикальных. При большей длине пролета возможно провисание воздуховода и образование конденсата в нижних точках.
Стыковка гибких и жестких элементов вентиляционных систем
Соединение гибких воздуховодов с жесткими элементами системы выполняется с помощью специальных переходников, обеспечивающих плавный переход воздушного потока и надежную герметизацию стыка.
Переходники: обеспечение плавного перехода воздушного потока
Переходники изготавливаются с плавным изменением сечения для минимизации аэродинамических потерь. Угол раскрытия переходника не должен превышать 15° для предотвращения отрыва потока. Длина переходника рассчитывается исходя из разности диаметров соединяемых элементов.
Герметизация гибких соединений: материалы и технологии
Герметизация соединений гибких воздуховодов выполняется с помощью специальных мастик или алюминиевых лент. Мастика наносится на очищенную поверхность слоем толщиной 2-3 мм. Алюминиевая лента обеспечивает дополнительную механическую защиту соединения.
Подключение к вентиляционному оборудованию: снижение вибрационных нагрузок
Гибкие воздуховоды эффективно гасят вибрации от вытяжных вентиляторов и другого оборудования. Длина гибкой вставки должна составлять не менее 5 диаметров воздуховода для эффективного гашения вибраций. Гибкие воздуховоды не должны находиться в натянутом состоянии.
Монтаж плоской вентиляции: установка низкопрофильных систем воздухораспределения
Монтаж плоской вентиляции представляет собой специализированную технологию установки низкопрофильных воздуховодов, применяемых в помещениях с ограниченной высотой потолков. Плоские воздуховоды позволяют эффективно использовать пространство и интегрироваться в архитектурные решения здания.
Конструктивные особенности плоских вентиляционных каналов
Плоские воздуховоды имеют прямоугольное сечение с соотношением сторон от 1:3 до 1:10. Такая геометрия обеспечивает минимальную высоту при сохранении необходимой площади сечения для транспортировки воздуха.
Аэродинамические преимущества плоских воздуховодов в стесненных условиях
Плоские воздуховоды обеспечивают оптимальное соотношение площади сечения к высоте конструкции. При одинаковой площади сечения плоский воздуховод имеет высоту в 2-3 раза меньше круглого эквивалента. Это позволяет размещать вентиляционные системы в межпотолочном пространстве высотой 150-200 мм.
Материалы изготовления: оцинкованная сталь и композитные решения
Плоские воздуховоды изготавливаются из оцинкованной стали толщиной 0,7-1,2 мм с дополнительными ребрами жесткости для предотвращения деформации. Композитные воздуховоды из стеклопластика применяются в агрессивных средах и обладают повышенной коррозионной стойкостью.
Интеграция с подвесными потолками и архитектурными элементами
Плоские воздуховоды легко интегрируются в подвесные потолочные системы и могут быть скрыты за архитектурными элементами. Специальные переходники позволяют подключать плоские воздуховоды к стандартным воздухораспределительным устройствам.
Технологические аспекты монтажа плоских систем
Технология монтажа плоской вентиляции требует специальных крепежных систем и инструментов. Плоские воздуховоды более чувствительны к деформациям, поэтому требуют аккуратного обращения при монтаже.
Специализированные крепежные системы для плоских профилей
Крепление плоских воздуховодов осуществляется с помощью специальных профильных кронштейнов, которые охватывают воздуховод по периметру. Кронштейны изготавливаются из стального профиля и имеют мягкие прокладки для предотвращения повреждения поверхности воздуховода.
Контроль геометрии: предотвращение деформаций при сборке секций
Сборка плоских воздуховодов выполняется на специальных стендах с контролем геометрии. Отклонение от прямолинейности не должно превышать 2 мм на метр длины. Деформации могут привести к увеличению аэродинамического сопротивления и снижению эффективности системы.
Переходы на круглые воздуховоды: оптимизация аэродинамических характеристик
Переходы с плоских на круглые воздуховоды выполняются с помощью специальных переходников с плавным изменением формы сечения. Длина переходника должна быть не менее 2-3 эквивалентных диаметров для обеспечения равномерного распределения скоростей.
Воздухораспределительные элементы плоских систем
Плоские системы вентиляции используют специальные воздухораспределительные устройства, адаптированные к особенностям плоских воздуховодов.
Щелевые диффузоры: равномерность воздухораспределения
Щелевые диффузоры обеспечивают равномерное распределение воздуха по длине щели. Ширина щели составляет 10-25 мм, длина может достигать 2-3 м. Регулировка расхода воздуха осуществляется с помощью подвижных лопаток.
Линейные решетки: интеграция с системами автоматического регулирования
Линейные решетки могут оснащаться электроприводами для автоматического регулирования расхода воздуха. Система управления позволяет поддерживать заданные параметры микроклимата в различных зонах помещения.
Технологические процессы при монтаже комплексных вентиляционных систем
Комплексные вентиляционные системы включают множество взаимосвязанных элементов, требующих координированного монтажа. Технологические процессы должны обеспечивать высокое качество соединений, надежность работы и соответствие нормативным требованиям.
Герметизация и контроль качества соединений
Герметизация соединений является критически важным этапом монтажа воздуховодов. Утечки воздуха снижают эффективность системы, увеличивают энергопотребление и могут нарушить балансировку системы.
Герметизирующие материалы: мастики, ленты и прокладки для различных условий
Выбор герметизирующих материалов зависит от температуры, влажности и химического состава транспортируемого воздуха. Силиконовые мастики применяются при температурах до 200°C, полиуретановые - до 80°C. Алюминиевые ленты обеспечивают дополнительную механическую защиту герметизирующего слоя.
Методы контроля герметичности: испытания избыточным давлением
Контроль герметичности выполняется методом избыточного давления с использованием вентиляторов или компрессоров. Система заполняется воздухом под давлением 1,5 кПа, после чего измеряются утечки. Места утечек выявляются с помощью мыльного раствора или ультразвуковых детекторов.
Нормативные требования к утечкам: классификация по ГОСТ 30494
ГОСТ 30494 устанавливает три класса герметичности воздуховодов. Класс А предусматривает утечки не более 0,027×P^0,65 м³/(ч×м²), класс В - до 0,09×P^0,65 м³/(ч×м²), класс С - до 0,27×P^0,65 м³/(ч×м²), где P - испытательное давление в Па.
Балансировка и тестирование смонтированных систем
Балансировка системы обеспечивает равномерное распределение воздуха по всем помещениям в соответствии с проектными параметрами. Этот процесс требует точных измерений и регулировки расходов воздуха.
Аэродинамические испытания: измерение расходов и давлений
Аэродинамические испытания включают измерение расходов воздуха в каждой ветви системы, давлений в характерных точках и проверку работы регулирующей арматуры. Измерения выполняются с помощью калиброванных приборов с погрешностью не более 5%.
Настройка регулирующей арматуры: достижение проектных параметров
Настройка регулирующих заслонок выполняется поэтапно, начиная с магистральных участков и заканчивая ответвлениями к воздухораспределительным устройствам. Процесс может потребовать нескольких итераций для достижения оптимального распределения воздуха.
Калибровка измерительных приборов: обеспечение точности контроля
Все измерительные приборы должны иметь действующие свидетельства о калибровке. Калибровка выполняется в аккредитованных лабораториях с периодичностью, установленной технической документацией на приборы.
Изоляция и защитные покрытия воздуховодов
Изоляция воздуховодов предотвращает образование конденсата, снижает теплопотери и обеспечивает звукоизоляцию. Выбор изоляционных материалов зависит от условий эксплуатации и требований к энергоэффективности.
Тепловая изоляция: предотвращение конденсации и энергосбережение
Тепловая изоляция применяется для воздуховодов, транспортирующих воздух с температурой, отличающейся от температуры окружающей среды. Толщина изоляции рассчитывается исходя из температурного перепада и требований к энергоэффективности. Минеральная вата толщиной 50 мм обеспечивает снижение теплопотерь на 80-90%.
Звукоизоляция: снижение шума в жилых и общественных зданиях
Звукоизоляция воздуховодов снижает передачу шума от вентиляционного оборудования в помещения. Эффективность звукоизоляции зависит от толщины и плотности материала. Применение звукоизоляции толщиной 25 мм снижает уровень шума на 10-15 дБ.
Огнезащитная обработка: соответствие требованиям пожарной безопасности
Огнезащитная обработка воздуховодов выполняется в соответствии с требованиями пожарной безопасности. Применяются огнезащитные покрытия, обеспечивающие предел огнестойкости 0,5-2 часа в зависимости от категории здания. Покрытия наносятся на очищенную поверхность воздуховода в несколько слоев.
Специализированное оборудование для профессионального монтажа воздуховодов
Профессиональный монтаж воздуховодов требует применения специализированного оборудования, обеспечивающего безопасность работ, точность установки и высокое качество соединений. Выбор оборудования зависит от масштаба проекта, высоты монтажа и типа воздуховодов.
Подъемно-транспортное оборудование для высотных работ
Монтаж воздуховодов на высоте требует применения специального подъемного оборудования. Безопасность работ обеспечивается соблюдением требований охраны труда и использованием сертифицированного оборудования.
Строительные леса и вышки: безопасность при монтаже на высоте
Строительные леса применяются для монтажа воздуховодов в помещениях с высотой потолков до 6 м. Леса должны иметь рабочие площадки шириной не менее 1 м и ограждения высотой 1,1 м. Передвижные вышки используются для монтажа в помещениях большой площади.
Подъемные механизмы: работа с воздуховодами большой массы и габаритов
Подъемные механизмы включают краны, лебедки и тали различной грузоподъемности. Для воздуховодов массой до 500 кг применяются электрические тали, для более тяжелых элементов - автомобильные или башенные краны. Все подъемные механизмы должны иметь действующие разрешения на эксплуатацию.
Техника безопасности: предотвращение производственного травматизма
Техника безопасности при монтаже воздуховодов включает использование средств индивидуальной защиты, соблюдение требований к организации рабочих мест и регулярное обучение персонала. Все работники должны иметь удостоверения о прохождении обучения по охране труда.
Специализированный инструмент и приспособления
Качество монтажа во многом зависит от применяемого инструмента. Специализированный инструмент обеспечивает точность обработки материалов и качество соединений.
Инструменты для резки: обеспечение качества торцевых поверхностей
Резка воздуховодов выполняется с помощью специальных ножниц, дисковых пил или плазменных резаков в зависимости от материала и толщины стенки. Качество резки влияет на герметичность соединений и внешний вид системы. Торцевые поверхности должны быть перпендикулярны оси воздуховода с отклонением не более 1 мм.
Приспособления для фланцевых соединений: точность сборки
Сборка фланцевых соединений требует специальных приспособлений для центрирования и фиксации элементов. Применяются струбцины, направляющие штифты и специальные ключи для затяжки болтов. Момент затяжки контролируется динамометрическими ключами.
Измерительные инструменты: контроль геометрических параметров
Контроль геометрических параметров выполняется с помощью рулеток, угольников, уровней и лазерных нивелиров. Точность измерений должна соответствовать требованиям проектной документации. Лазерные нивелиры обеспечивают точность позиционирования ±2 мм на расстоянии до 50 м.
Крепежные материалы и стандартизация
Стандартизация крепежных материалов упрощает монтаж и снижает затраты на материалы. Применение унифицированных элементов позволяет сократить номенклатуру и ускорить монтажные работы.
Дюбели и анкеры: выбор для различных строительных материалов
Выбор дюбелей и анкеров зависит от материала строительных конструкций и величины нагрузки. Для бетонных конструкций применяются распорные анкеры, для кирпичных стен - дюбели с шурупами, для пустотелых конструкций - специальные дюбели с раскрывающимися элементами.
Унификация крепежных элементов: снижение номенклатуры и упрощение монтажа
Унификация крепежных элементов позволяет использовать стандартные хомуты, кронштейны и подвесы для различных диаметров воздуховодов. Это упрощает планирование материалов, снижает затраты на складские запасы и ускоряет монтажные работы.
Контроль качества и приемка вентиляционных систем
Контроль качества является неотъемлемой частью процесса монтажа воздуховодов и включает визуальный осмотр, инструментальные измерения и функциональные испытания. Приемка системы осуществляется поэтапно с оформлением соответствующей документации.
Визуальный и инструментальный контроль
Визуальный контроль выполняется на всех этапах монтажа и включает проверку качества материалов, правильности установки и соответствия проектной документации. Инструментальный контроль обеспечивает объективную оценку параметров системы.
Проверка соответствия проектной документации: геометрия и отметки
Проверка соответствия проектной документации включает контроль геометрических размеров воздуховодов, высотных отметок, уклонов и расстояний между элементами системы. Отклонения от проектных размеров не должны превышать допустимых значений, установленных нормативными документами.
Контроль качества соединений: герметичность и механическая прочность
Контроль качества соединений включает проверку герметичности, механической прочности и правильности выполнения технологических операций. Все соединения должны быть выполнены в соответствии с технологическими картами и требованиями нормативных документов.
Оценка изоляционных покрытий: сплошность и толщина слоя
Контроль изоляционных покрытий включает проверку сплошности покрытия, толщины слоя и качества защитного покрытия. Толщина изоляции контролируется в нескольких точках с помощью игольчатых толщиномеров. Отклонения от проектной толщины не должны превышать ±10%.
Функциональные испытания смонтированных систем
Функциональные испытания проводятся после завершения монтажа и включают проверку всех параметров системы в рабочих условиях. Испытания выполняются с использованием калиброванных измерительных приборов.
Измерение аэродинамических параметров: соответствие расчетным значениям
Измерение аэродинамических параметров включает определение расходов воздуха, давлений в характерных точках системы и скоростей воздуха в воздуховодах. Результаты измерений сравниваются с проектными значениями, отклонения не должны превышать ±10%.
Проверка регулирующей арматуры: диапазон регулирования и герметичность
Проверка регулирующей арматуры включает контроль диапазона регулирования, герметичности в закрытом положении и плавности регулирования. Заслонки должны обеспечивать регулирование расхода воздуха от 0 до 100% с точностью позиционирования ±2%.
Испытания автоматических систем: алгоритмы управления и безопасность
Испытания автоматических систем включают проверку алгоритмов управления, работы датчиков и исполнительных механизмов. Системы безопасности должны обеспечивать автоматическое отключение оборудования при возникновении аварийных ситуаций.
Документооборот и передача объекта в эксплуатацию
Документооборот при монтаже вентиляционных систем включает оформление актов скрытых работ, протоколов испытаний и исполнительной документации. Все документы должны быть подписаны ответственными лицами и заверены печатями организаций.
Исполнительная документация: фиксация отклонений от проекта
Исполнительная документация представляет собой комплект чертежей и схем, отражающих фактическое положение смонтированных воздуховодов. Все отклонения от проектных решений должны быть зафиксированы с указанием причин и согласованы с проектной организацией. Особое внимание уделяется изменениям трассировки, которые могут повлиять на аэродинамические характеристики системы.
Исполнительные схемы выполняются в масштабе 1:100 для общих планов и 1:50 для узлов. На чертежах указываются фактические отметки воздуховодов, размеры сечений, типы соединений и крепежных элементов. Отдельно документируются места установки вытяжных вентиляторов и регулирующей арматуры с указанием заводских номеров оборудования.
Акты скрытых работ: документирование промежуточных этапов
Акты скрытых работ составляются на каждом этапе монтажа воздуховодов, когда выполненные работы будут недоступны для последующего контроля. К скрытым работам относятся: прокладка воздуховодов в строительных конструкциях, установка креплений в стенах и перекрытиях, герметизация соединений перед изоляцией.
В актах фиксируются результаты промежуточных испытаний, качество сварных и фланцевых соединений, соответствие материалов проектным требованиям. Особое внимание уделяется документированию установки анкеров и траверс, от которых зависит надежность всей системы. Фотофиксация выполненных работ является обязательным приложением к актам.
Обучение эксплуатационного персонала: правила обслуживания и безопасности
Передача объекта в эксплуатацию включает обязательное обучение персонала правилам технического обслуживания смонтированной системы. Программа обучения охватывает периодичность осмотров, методы очистки воздуховодов, правила замены фильтров и регулировки заслонок.
Особое внимание уделяется безопасности при обслуживании систем с вытяжными вентиляторами. Персонал изучает процедуры отключения оборудования, правила работы в ограниченном пространстве воздуховодов, использование средств индивидуальной защиты. Составляется график планово-предупредительных ремонтов с указанием объемов и сроков выполнения работ.
Экономическая эффективность и оптимизация монтажных процессов
Экономическая эффективность монтажа воздуховодов определяется оптимальным соотношением качества, сроков выполнения и стоимости работ. Современные методы планирования позволяют сократить продолжительность монтажа на 20-30% при сохранении высокого качества. Ключевым фактором является правильная организация материально-технического снабжения и координация с другими подрядчиками.
Планирование и логистика монтажных работ
Эффективное планирование монтажа воздуховодов вентиляции начинается с детального анализа проекта и составления календарного плана работ. Критический путь включает изготовление воздуховодов, доставку на объект, подготовку монтажных площадок и последовательную установку элементов системы. Параллельное выполнение операций позволяет значительно сократить общие сроки.
Оптимизация последовательности операций: сокращение сроков выполнения
Оптимальная последовательность предусматривает начало монтажа с магистральных воздуховодов большого сечения, постепенно переходя к ответвлениям меньшего диаметра. Такой подход обеспечивает удобство работы в стесненных условиях и минимизирует риск повреждения уже установленных элементов. Установка воздуховода выполняется блоками по 6-12 метров, что оптимально с точки зрения производительности труда.
Предварительная сборка секций на земле или в монтажной зоне позволяет повысить качество соединений и сократить время работы на высоте. Использование подъемных механизмов для установки готовых блоков увеличивает производительность в 2-3 раза по сравнению с поэлементной сборкой. Координация с проектированием и монтажом систем вентиляции на стадии планирования позволяет избежать коллизий и переделок.
Координация с смежными системами: электроснабжение и автоматизация
Интеграция вентиляционных систем с электроснабжением и автоматизацией требует тщательной координации между различными подрядчиками. Трассы воздуховодов должны учитывать расположение кабельных лотков, трубопроводов и других инженерных систем. Совместное планирование позволяет оптимизировать использование пространства и избежать взаимных помех.
Особое внимание уделяется координации с системами противопожарной автоматики. Установка огнезадерживающих клапанов должна выполняться с учетом требований пожарной безопасности и возможности дистанционного управления. Прокладка кабелей управления вытяжными вентиляторами планируется совместно с электромонтажными работами.
Управление материальными ресурсами: минимизация потерь и простоев
Эффективное управление материальными ресурсами предусматривает поставку воздуховодов и комплектующих точно в срок начала соответствующих работ. Избыточные запасы на объекте приводят к дополнительным затратам на складирование и риску повреждения материалов. Недостаток материалов вызывает простои и нарушение графика работ.
Система just-in-time предусматривает поставку воздуховодов партиями по мере готовности к монтажу. Каждая партия комплектуется всеми необходимыми элементами: прямыми участками, отводами, тройниками, переходниками и крепежом. Предварительная приемка материалов по качеству и комплектности исключает задержки в процессе монтажа.
Сравнительный анализ стоимости различных технических решений
Выбор типа воздуховодов существенно влияет на общую стоимость проекта. Анализ включает не только стоимость материалов, но и трудозатраты на монтаж, эксплуатационные расходы и срок службы системы. Комплексный подход позволяет принять оптимальное решение с учетом всех факторов.
Экономика монтажа круглых и прямоугольных воздуховодов
Монтаж круглых воздуховодов характеризуется более высокой производительностью благодаря простоте соединений и меньшему количеству крепежных элементов. Трудозатраты на установку круглых воздуховодов на 15-25% ниже по сравнению с прямоугольными аналогичного сечения. Однако прямоугольные воздуховоды обеспечивают лучшее использование пространства в стесненных условиях.
Стоимость материалов круглых воздуховодов из оцинкованной стали на 10-15% ниже прямоугольных за счет меньшего расхода металла и более простой технологии изготовления. Монтаж отводов вентиляции круглого сечения также требует меньших трудозатрат благодаря стандартизации соединений и отсутствию необходимости в точной подгонке.
Эффективность применения гибких систем: трудозатраты и материалоемкость
Гибкие воздуховоды обеспечивают значительную экономию трудозатрат на участках сложной конфигурации. Отсутствие необходимости в изготовлении фасонных элементов сокращает сроки поставки и упрощает монтаж. Однако повышенное аэродинамическое сопротивление гибких воздуховодов требует увеличения мощности вентиляторов.
Армированные гибкие воздуховоды с алюминиевой фольгой стоят на 20-30% дороже жестких аналогов, но экономия на фасонных элементах и монтажных работах компенсирует эту разницу. Срок службы качественных гибких воздуховодов составляет 15-20 лет при правильной эксплуатации, что сопоставимо с жесткими системами.
Влияние сложности системы на общую стоимость проекта
Сложность системы определяется количеством поворотов, ответвлений, переходов сечений и специальных элементов. Каждый дополнительный отвод увеличивает стоимость монтажа на 5-10% за счет необходимости точной подгонки и дополнительных креплений. Монтаж плоской вентиляции требует специализированных навыков и инструмента, что увеличивает трудозатраты на 15-20%.
Интеграция с приточными клапанами и системами автоматического регулирования усложняет монтаж и требует дополнительной координации с поставщиками оборудования. Предварительное планирование и 3D-моделирование позволяют оптимизировать конфигурацию системы и снизить общую стоимость проекта.
Гарантийные обязательства и послемонтажное обслуживание
Гарантийные обязательства на монтаж воздуховодов дифференцируются в зависимости от типа работ и условий эксплуатации. Стандартный гарантийный срок составляет 24 месяца для внутренних систем и 12 месяцев для наружных участков. Гарантия распространяется на качество монтажных работ, герметичность соединений и надежность креплений.
Гарантийные сроки: дифференциация по типам работ и материалов
Металлические воздуховоды из оцинкованной стали имеют гарантийный срок 36 месяцев при условии соблюдения правил эксплуатации. Гибкие воздуховоды гарантируются на 24 месяца с ограничениями по температурному режиму и механическим воздействиям. Фланцевые соединения и крепежные элементы имеют расширенную гарантию 60 месяцев.
Специальные условия гарантии действуют для систем с агрессивными средами и высокими температурами. В таких случаях гарантийный срок может быть сокращен до 12 месяцев с обязательным техническим обслуживанием каждые 6 месяцев. Нарушение рекомендаций по эксплуатации влечет досрочное прекращение гарантийных обязательств.
Регламент технического обслуживания: периодичность и объем работ
Регламент технического обслуживания предусматривает ежегодный осмотр воздуховодов с проверкой герметичности соединений и состояния креплений. Очистка внутренних поверхностей выполняется каждые 2-3 года в зависимости от условий эксплуатации. Системы с вытяжными вентиляторами требуют дополнительного обслуживания электрооборудования.
Профилактическое обслуживание включает проверку балансировки системы, калибровку регулирующей арматуры, замену изношенных уплотнений. Объем работ зависит от сложности системы и составляет 0,5-1,5 нормо-часа на 100 м² обслуживаемой площади. Своевременное обслуживание продлевает срок службы системы на 20-30%.
Модернизация действующих систем: интеграция новых технологий
Модернизация существующих систем вентиляции часто связана с изменением функционального назначения помещений или повышением требований к энергоэффективности. Установка воздуховода с улучшенными характеристиками может потребовать частичной реконструкции креплений и изменения трассировки.
Интеграция современных технологий включает установку систем автоматического регулирования, датчиков качества воздуха, энергоэффективных вентиляторов. Модернизация выполняется поэтапно с минимальным нарушением работы действующей системы. Проектирование и монтаж систем вентиляции при модернизации требует учета существующих ограничений и возможностей здания.
Экономическая эффективность модернизации оценивается по сроку окупаемости, который составляет 3-7 лет в зависимости от масштаба работ и достигаемой экономии энергоресурсов. Комплексная модернизация с установкой рекуперации тепла и частотного регулирования может снизить энергопотребление на 30-50%.
Профессиональный монтаж воздуховодов требует комплексного подхода, учитывающего все аспекты проектирования, изготовления, транспортировки и установки. Соблюдение технологических требований, использование качественных материалов и современного оборудования обеспечивают долговечность и эффективность вентиляционных систем. Правильная организация работ и контроль качества на всех этапах гарантируют соответствие смонтированной системы проектным параметрам и нормативным требованиям.
