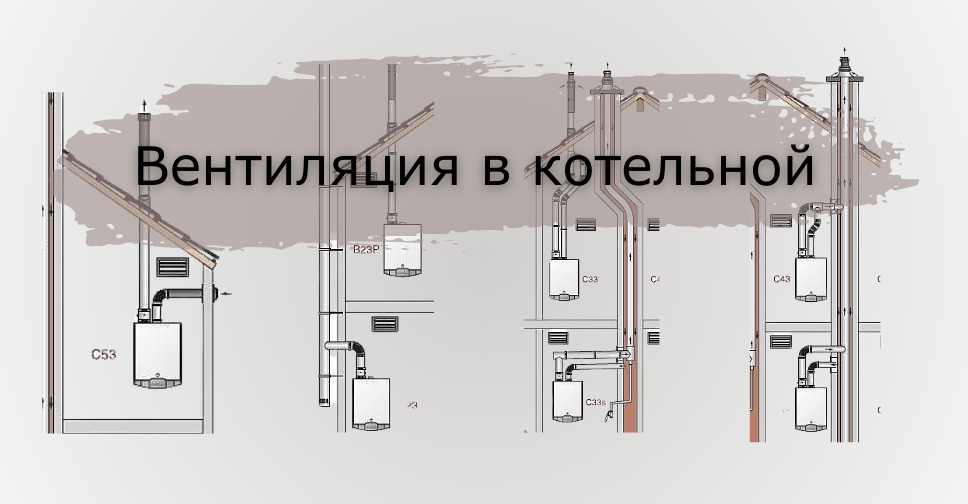

Эффективная и безопасная вентиляция в котельной

Важность правильной вентиляции в котельной с газовым котлом

Вентиляция играет ключевую роль в обеспечении безопасности и эффективности работы газового котла в частном доме. Правильно спроектированная и установленная система вентиляции помогает предотвратить скопление опасных продуктов сгорания, таких как угарный газ, и обеспечивает достаточный приток свежего воздуха для оптимального горения топлива.

Последствия неправильной или недостаточной вентиляции в котельной

Неправильная или недостаточная вентиляция в котельной может привести к серьезным проблемам, включая:

  • Скопление угарного газа, что может вызвать отравление и представлять угрозу для жизни
  • Неполное сгорание топлива, ведущее к снижению эффективности работы котла и повышенному расходу газа
  • Образование конденсата и коррозия элементов котла и дымохода
  • Ухудшение качества воздуха в помещении котельной и прилегающих зонах

Основные требования и нормы для вентиляции в помещении с газовым оборудованием

При устройстве вентиляции в котельной с газовым котлом необходимо соблюдать требования и нормы, установленные в СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха" и СП 62.13330.2011 "Газораспределительные системы". Основные требования включают:

  • Обеспечение притока свежего воздуха не менее 8 м³/час на 1 кВт мощности котла
  • Организация вытяжки продуктов сгорания через дымоход с выбросом на высоте не менее 0,5 м над коньком крыши
  • Недопущение объединения вентиляционных каналов котельной с вентканалами других помещений
  • Использование огнестойких и газоплотных материалов для вентиляционных каналов и дымоходов

Типы вентиляционных систем для котельной с газовым котлом

Существует несколько типов вентиляционных систем, применяемых в котельных с газовыми котлами. Выбор оптимального варианта зависит от конкретных условий, размеров помещения и мощности котла. Рассмотрим основные типы вентиляции.

Естественная вентиляция: принцип работы, преимущества и недостатки

Естественная вентиляция основана на разнице давлений между внутренним и наружным воздухом, возникающей за счет разницы температур и ветрового напора. Приток свежего воздуха осуществляется через приточные отверстия или клапаны, а удаление продуктов сгорания - через дымоход и вытяжные каналы.

Преимущества естественной вентиляции:

  • Простота устройства и низкие затраты на монтаж и эксплуатацию
  • Отсутствие потребления электроэнергии и шума от работы вентиляторов

Недостатки естественной вентиляции:

  • Зависимость эффективности от погодных условий (температура, ветер)
  • Сложность регулирования и балансировки воздухообмена
  • Риск обратной тяги и проникновения продуктов сгорания в помещение

Принудительная вентиляция: виды, особенности, плюсы и минусы

Принудительная вентиляция предполагает использование механических устройств (вентиляторов) для обеспечения необходимого воздухообмена. Существует несколько видов принудительной вентиляции:

  • Приточная вентиляция - подача свежего воздуха в помещение котельной с помощью приточного вентилятора и воздуховодов. Для очистки и подогрева воздуха могут использоваться фильтры и калориферы. Примером оборудования для приточной вентиляции является приточный клапан VAKIO KIV New или приточная вентиляция VAKIO KIV Pro.
  • Вытяжная вентиляция - удаление загрязненного воздуха и продуктов сгорания из котельной с помощью вытяжного вентилятора и дымохода. Для повышения тяги и защиты от осадков применяются дефлекторы, такие как турбодефлектор ТД-160. Эффективным решением являются вытяжные вентиляторы серии VAKIO Smart EF, обеспечивающие стабильное удаление воздуха.

Преимущества принудительной вентиляции:

  • Стабильный и управляемый воздухообмен независимо от погодных условий
  • Возможность очистки, подогрева и регулирования параметров приточного воздуха
  • Снижение риска обратной тяги и проникновения продуктов сгорания в помещение

Недостатки принудительной вентиляции:

  • Более высокие затраты на оборудование, монтаж и эксплуатацию по сравнению с естественной вентиляцией
  • Потребление электроэнергии и наличие шума от работы вентиляторов
  • Необходимость регулярного обслуживания и замены фильтров

Комбинированные системы вентиляции: сочетание естественной и принудительной вентиляции

Комбинированные системы вентиляции объединяют элементы естественной и принудительной вентиляции для обеспечения оптимального воздухообмена в котельной. Например, приток свежего воздуха может осуществляться естественным путем через приточные отверстия или клапаны, а удаление продуктов сгорания - с помощью вытяжного вентилятора и дымохода.

Комбинированные системы позволяют сочетать преимущества обоих типов вентиляции и адаптироваться к конкретным условиям котельной. Они обеспечивают более стабильный воздухообмен по сравнению с чисто естественной вентиляцией и требуют меньших затрат на оборудование и эксплуатацию, чем полностью принудительные системы.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Проектирование системы вентиляции для котельной с газовым котлом

Правильное проектирование системы вентиляции является ключевым фактором обеспечения эффективности и безопасности работы газового котла. Проектирование и монтаж систем вентиляции должны выполняться квалифицированными специалистами с учетом требований нормативных документов и особенностей конкретного помещения.

Расчет необходимого воздухообмена и сечения вентиляционных каналов

Расчет воздухообмена в котельной производится на основе мощности газового котла и требований к притоку свежего воздуха. Общий расход воздуха складывается из расхода на горение топлива (8-10 м³/час на 1 кВт) и расхода на вентиляцию помещения (не менее 3-кратного воздухообмена в час).

Сечение приточных и вытяжных каналов рассчитывается исходя из требуемого расхода воздуха и допустимой скорости движения воздуха в каналах (не более 1-2 м/с для естественной вентиляции и 3-5 м/с для принудительной).

Выбор оптимальной схемы и компонентов вентиляционной системы

При выборе схемы вентиляции учитываются размеры и конфигурация котельной, расположение газового котла, наличие и расположение окон и дверей, а также возможности для прокладки воздуховодов и монтажа вентиляционного оборудования.

Основные компоненты вентиляционной системы включают:

  • Приточные отверстия или клапаны для подачи свежего воздуха
  • Вытяжные решетки и каналы для удаления загрязненного воздуха
  • Воздуховоды и фасонные части для распределения воздуха
  • Вентиляторы для принудительной циркуляции воздуха
  • Фильтры для очистки приточного воздуха
  • Шумоглушители для снижения уровня шума от работы вентиляторов
  • Автоматика контроля и управления работой вентиляции

Размещение приточных и вытяжных отверстий, решеток и воздуховодов

Приточные отверстия или клапаны располагаются в нижней части помещения котельной, обеспечивая равномерное распределение свежего воздуха. Они должны быть защищены от попадания мусора и грызунов.

Вытяжные решетки размещаются под потолком или в верхней части стен, обеспечивая эффективное удаление теплого и загрязненного воздуха. Решетки должны быть доступны для очистки и обслуживания.

Воздуховоды прокладываются с учетом минимизации потерь давления и предотвращения образования конденсата. Они должны быть герметичными, теплоизолированными и иметь необходимые уклоны для отвода конденсата.

Подбор вентиляторов, фильтров, шумоглушителей и других элементов

Вентиляторы подбираются исходя из требований и структуры, предоставленных в техническом задании. Вот продолжение статьи:

Вентиляторы подбираются по требуемому расходу воздуха и создаваемому давлению с учетом потерь в сети воздуховодов. Они должны быть энергоэффективными, надежными и соответствовать условиям эксплуатации в котельной. В качестве вытяжных вентиляторов рекомендуются модели серии VAKIO Smart EF, обеспечивающие стабильное удаление воздуха и имеющие функции интеллектуального управления.

Фильтры подбираются по классу очистки воздуха и пылеемкости. Они должны эффективно задерживать пыль, пыльцу и другие загрязнения, защищая котел и помещение котельной. Регулярная замена или очистка фильтров является важной частью обслуживания вентиляционной системы.

Шумоглушители применяются для снижения уровня шума от работы вентиляторов и движения воздуха по воздуховодам. Они подбираются по сечению воздуховодов и требуемой степени снижения шума.

Учет особенностей помещения и расположения газового котла при проектировании вентиляции

При проектировании вентиляции котельной необходимо учитывать:

  • Размеры и геометрию помещения, высоту потолков
  • Расположение газового котла и других инженерных систем
  • Наличие и расположение окон, дверей, других отверстий
  • Тип и мощность газового котла, особенности его работы
  • Возможности для прокладки воздуховодов и монтажа оборудования

Проект вентиляции должен обеспечивать оптимальные условия для работы газового котла, равномерное распределение воздуха, удобство монтажа и обслуживания компонентов системы.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Пошаговый монтаж вентиляции в котельной с газовым котлом

Монтаж вентиляции в котельной должен выполняться квалифицированными специалистами с соблюдением проекта, норм безопасности и технологии производства работ. Рассмотрим основные этапы монтажа.

Подготовительные работы: очистка и герметизация вентиляционных каналов

Перед началом монтажа необходимо провести осмотр и очистку существующих вентиляционных каналов. Удаляются мусор, пыль, посторонние предметы, проверяется проходимость каналов. При необходимости выполняется герметизация стыков и трещин в кладке каналов.

Установка приточной вентиляции: монтаж воздуховодов, решеток, вентиляторов и приточных клапанов

Монтаж приточной вентиляции начинается с установки приточных решеток или клапанов в наружной стене котельной или в смежном помещении. Для подачи свежего воздуха могут использоваться специальные приточные клапаны, такие как VAKIO KIV New или VAKIO KIV Pro. Они обеспечивают регулируемый приток воздуха и фильтрацию. Подробную информацию об установке приточных клапанов можно узнать на сайте компании.

Затем монтируются воздуховоды для подачи приточного воздуха к газовому котлу и распределения по помещению котельной. Воздуховоды прокладываются по оптимальным трассам, фиксируются к потолку или стенам с помощью креплений. На воздуховодах устанавливаются распределительные решетки или диффузоры.

Если проектом предусмотрены приточные вентиляторы, они монтируются в соответствии с инструкцией производителя. Вентиляторы подключаются к электропитанию и системе управления.

Монтаж вытяжной вентиляции: установка дымохода, вентиляционных труб, дефлекторов и вытяжных вентиляторов

Монтаж вытяжной вентиляции начинается с установки дымохода для отвода продуктов сгорания от газового котла. Дымоход монтируется в соответствии с проектом и требованиями безопасности. Он должен быть газоплотным, термостойким и устойчивым к коррозии. Рекомендуется доверить установку дымохода профессионалам.

Далее монтируются вентиляционные трубы для удаления воздуха из котельной. Они прокладываются от вытяжных решеток или воздухозаборных устройств к месту выброса воздуха наружу. На оголовках вентиляционных труб устанавливаются дефлекторы или турбодефлекторы для защиты от осадков и усиления тяги. Например, турбодефлектор ТД-160 из оцинкованной стали эффективно защищает вентканалы и способствует удалению воздуха. Подробнее об установке турбодефлекторов читайте на нашем сайте.

Если проектом предусмотрены вытяжные вентиляторы, они монтируются на вентиляционных трубах или в отдельных шахтах. Вытяжные вентиляторы подключаются к электропитанию и системе управления. Эффективными решениями являются вытяжные вентиляторы серии VAKIO Smart EF, имеющие функции автоматического контроля работы и интеллектуального управления. Информация об установке вытяжных вентиляторов доступна на нашем сайте.

Подключение электрических компонентов и автоматики управления вентиляцией

Электрические компоненты вентиляционной системы, такие как вентиляторы, датчики, контроллеры и др., подключаются в соответствии с проектной документацией и схемами подключения. Прокладываются кабельные линии, устанавливаются защитные автоматы и устройства управления.

Автоматика управления настраивается для обеспечения оптимального воздухообмена и поддержания заданных параметров микроклимата в котельной. Программируются алгоритмы работы вентиляторов, датчиков, исполнительных устройств. При необходимости устанавливаются панели управления или системы диспетчеризации.

Проверка работоспособности и наладка вентиляционной системы

После завершения монтажных работ проводится проверка работоспособности вентиляционной системы. Выполняются пусконаладочные работы, в ходе которых проверяется:

  • Правильность монтажа и соответствие проекту
  • Герметичность воздуховодов и отсутствие утечек воздуха
  • Работа вентиляторов, автоматики, датчиков и других компонентов
  • Расходы воздуха и соответствие нормативным значениям
  • Уровень шума и вибраций от работы вентиляции

По результатам проверки составляется акт о готовности системы вентиляции к эксплуатации. Заказчику передается исполнительная документация, инструкции по эксплуатации, гарантийные талоны.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Типичные ошибки при устройстве вентиляции в котельной и способы их предотвращения

При монтаже вентиляции в котельной с газовым котлом нередко допускаются ошибки, которые негативно влияют на эффективность и безопасность работы системы. Рассмотрим типичные ошибки и способы их предотвращения.

Неправильный расчет и подбор сечения вентиляционных каналов и компонентов

Ошибки в расчетах могут привести к недостаточному воздухообмену, повышенному сопротивлению сети воздуховодов, шуму и вибрациям. Чтобы избежать этого, необходимо доверить проектирование вентиляции квалифицированным специалистам, использующим проверенные методики расчета и современное программное обеспечение.

Ошибки при монтаже и герметизации элементов вентиляционной системы

Неплотные соединения воздуховодов, некачественная герметизация стыков и отверстий могут привести к утечкам воздуха, снижению эффективности вентиляции и поступлению загрязненного воздуха в помещение котельной. Монтаж должен выполняться в строгом соответствии с проектом, с использованием качественных материалов и соблюдением технологии производства работ.

Несоблюдение норм и требований по безопасности при установке вентиляции

Игнорирование требований пожарной безопасности, электробезопасности, норм по охране труда может привести к авариям, возгораниям, травмам персонала. Монтаж вентиляции должен выполняться с учетом всех действующих норм и правил, с использованием сертифицированного оборудования и материалов. Персонал должен иметь необходимую квалификацию и допуски к работам.

Отсутствие регулярного обслуживания и проверки работы вентиляционной системы

Даже правильно спроектированная и смонтированная система вентиляции требует регулярного обслуживания и проверки. Отсутствие должного внимания к состоянию вентиляции может привести к постепенному снижению ее эффективности, засорению фильтров и воздуховодов, поломкам оборудования. Необходимо составить график планового обслуживания и строго его придерживаться.

Обслуживание и проверка вентиляции в котельной с газовым котлом

Регулярное обслуживание и проверка вентиляции в котельной позволяют поддерживать ее эффективность, продлевать срок службы оборудования и обеспечивать безопасность эксплуатации газового котла. Рассмотрим основные мероприятия по обслуживанию вентиляции.

Регулярная очистка вентиляционных каналов, фильтров и решеток от пыли и загрязнений

Со временем в воздуховодах, на фильтрах и решетках скапливаются пыль, мусор, жировые отложения, что приводит к снижению проходимости и эффективности вентиляции. Необходимо регулярно очищать компоненты системы от загрязнений, используя пылесос, щетки и специальные моющие средства. Периодичность очистки зависит от условий эксплуатации и типа оборудования, но не должна быть реже 1-2 раз в год.

Проверка тяги и эффективности удаления продуктов сгорания из котельной

безопасной работы газового котла критически важно обеспечить эффективное удаление продуктов сгорания через дымоход. Необходимо регулярно проверять наличие и стабильность тяги в дымоходе, используя специальные приборы (анемометры, дымовые шашки) или визуальные индикаторы (отклонение пламени свечи). При недостаточной тяге следует выявить и устранить причины (засоры, негативные последствия, отложения в дымоходе и т.п.).

Контроль работы вентиляторов, автоматики и других компонентов системы

Необходимо регулярно проверять работоспособность и параметры работы вентиляторов, датчиков, контроллеров и других электрических компонентов системы. Контролируются напряжение питания, потребляемый ток, наличие вибраций и посторонних шумов. Проверяется срабатывание защит и сигнализации, корректность показаний датчиков. При обнаружении неисправностей принимаются меры по их устранению.

Устранение неисправностей и замена изношенных элементов вентиляции

В процессе эксплуатации некоторые элементы вентиляционной системы могут выходить из строя или изнашиваться. Необходимо своевременно выявлять и устранять неисправности, заменять отслужившие свой срок детали. Например, может потребоваться замена фильтров, ремонт или замена вентиляторов, устранение утечек в воздуховодах, ремонт автоматики. Работы должны выполняться квалифицированным персоналом с использованием оригинальных запчастей.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Советы по оптимизации и улучшению вентиляции в котельной

Для повышения эффективности и экономичности работы вентиляции в котельной можно воспользоваться следующими советами:

Использование энергоэффективных вентиляторов и рекуператоров тепла

Современные вентиляторы с ЕС-моторами потребляют значительно меньше электроэнергии по сравнению с традиционными АС-моторами. Применение таких вентиляторов позволяет снизить эксплуатационные расходы и повысить энергоэффективность системы. Кроме того, использование рекуператоров тепла позволяет утилизировать тепло удаляемого воздуха и подогревать приточный воздух, что снижает нагрузку на систему отопления.

Установка датчиков CO и системы контроля качества воздуха в котельной

Для повышения безопасности и оперативного обнаружения утечек угарного газа рекомендуется установить в котельной датчики CO. Они позволяют своевременно обнаружить опасную концентрацию и предпринять меры по устранению проблемы. Также полезно использовать системы контроля качества воздуха, измеряющие температуру, влажность, уровень CO2 и других параметров. Это позволит оптимизировать работу вентиляции и поддерживать комфортный микроклимат.

Применение шумоизоляции для снижения уровня шума от работы вентиляции

Работа вентиляторов и движение воздуха по воздуховодам могут создавать повышенный шум, особенно если котельная находится рядом с жилыми помещениями. Для снижения уровня шума рекомендуется применять шумоизоляцию воздуховодов и вентиляционного оборудования. Используются специальные шумопоглощающие материалы, гибкие вставки, шумоглушители. Это позволяет обеспечить акустический комфорт в доме.

Регулярное проветривание и поддержание чистоты в помещении котельной

Даже при наличии эффективной системы вентиляции рекомендуется периодически проветривать помещение котельной, открывая окна или двери. Это позволяет быстро удалить накопившиеся загрязнения и освежить воздух. Также важно поддерживать чистоту в самой котельной, своевременно удаляя пыль, мусор, следы протечек и т.п. Это снизит нагрузку на фильтры и улучшит качество воздуха.

Заключение и рекомендации по обеспечению эффективной и безопасной вентиляции

Правильная организация вентиляции в котельной с газовым котлом является залогом безопасной и эффективной работы всей системы отопления дома. Проектирование, монтаж и обслуживание вентиляции должны выполняться в соответствии с действующими нормами и правилами, с учетом особенностей конкретного помещения и оборудования.

Итоги: ключевые моменты по устройству вентиляции в котельной с газовым котлом

  • Вентиляция должна обеспечивать необходимый приток свежего воздуха для горения и удаление продуктов сгорания
  • Выбор типа и схемы вентиляции зависит от размеров котельной, мощности котла и других факторов
  • Проектирование и расчет вентиляции должны выполняться квалифицированными специалистами
  • Монтаж вентиляции требует тщательности и соблюдения технологии производства работ
  • Регулярное обслуживание и проверка вентиляции позволяют поддерживать ее эффективность и безопасность

Важность соблюдения норм, правил и регулярного обслуживания вентиляционной системы

Устройство вентиляции в котельной регламентируется рядом нормативных документов, таких как СП 60.13330.2016, СП 62.13330.2011, СП 402.1325800.2018 и др. Соблюдение этих норм и правил является обязательным условием безопасной эксплуатации газового оборудования. Также крайне важно обеспечить регулярное обслуживание и проверку работоспособности вентиляционной системы силами специалистов.

Рекомендации по выбору квалифицированных специалистов для монтажа и обслуживания вентиляции

Доверять проектирование, монтаж и обслуживание вентиляции в котельной следует только квалифицированным специалистам с опытом подобных работ. Обращайтесь в специализированные компании, имеющие допуски СРО, сертифицированных сотрудников, использующие современное оборудование и качественные материалы. Монтажная организация должна предоставить проектную и исполнительную документацию, паспорта и сертификаты на изделия, гарантию на работы.

Специалисты компании "Мерес" готовы предоставить весь комплекс услуг по проектированию и монтажу систем вентиляции в Санкт-Петербурге и Ленинградской области "под ключ". Мы имеем большой опыт создания вентиляционных систем для котельных с газовыми котлами в частных домах и на других объектах. Используем современные технологии и материалы, предоставляем гарантию на работы.

Надеемся, что наше руководство поможет вам сделать вентиляцию в котельной правильно и безопасно. Если у вас остались вопросы, обращайтесь к нам за консультацией. Будем рады помочь!
