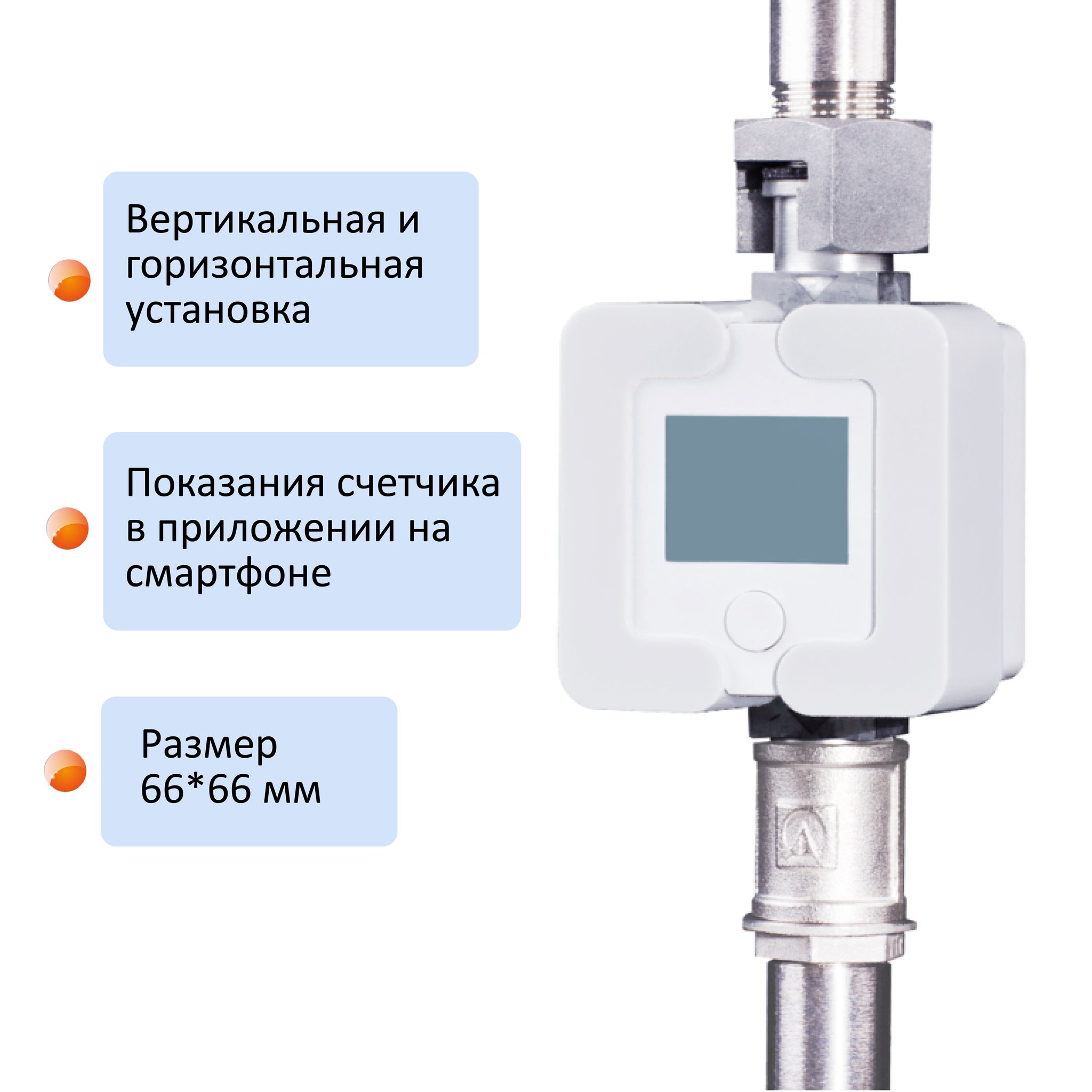

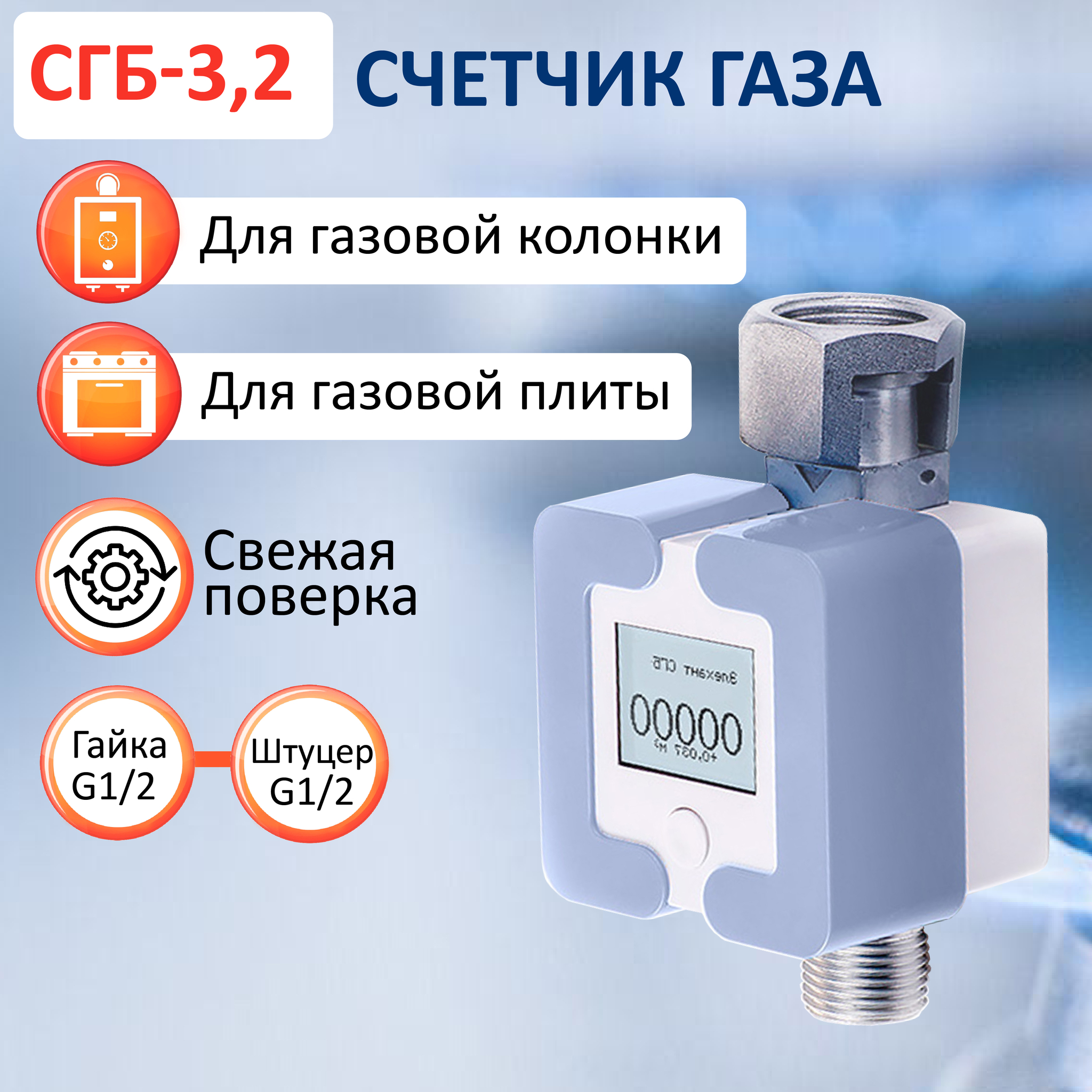

Счетчики газа бытовые СГБ-3,2 предназначены для измерения объёма сжиженного углеводородного газа по ГОСТ 20448-90 и природного газа по ГОСТ 5542-2014 при учете потребления газа индивидуальными потребителями.
Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний, с последующим подсчетом на электронном блоке измерения объема газа.

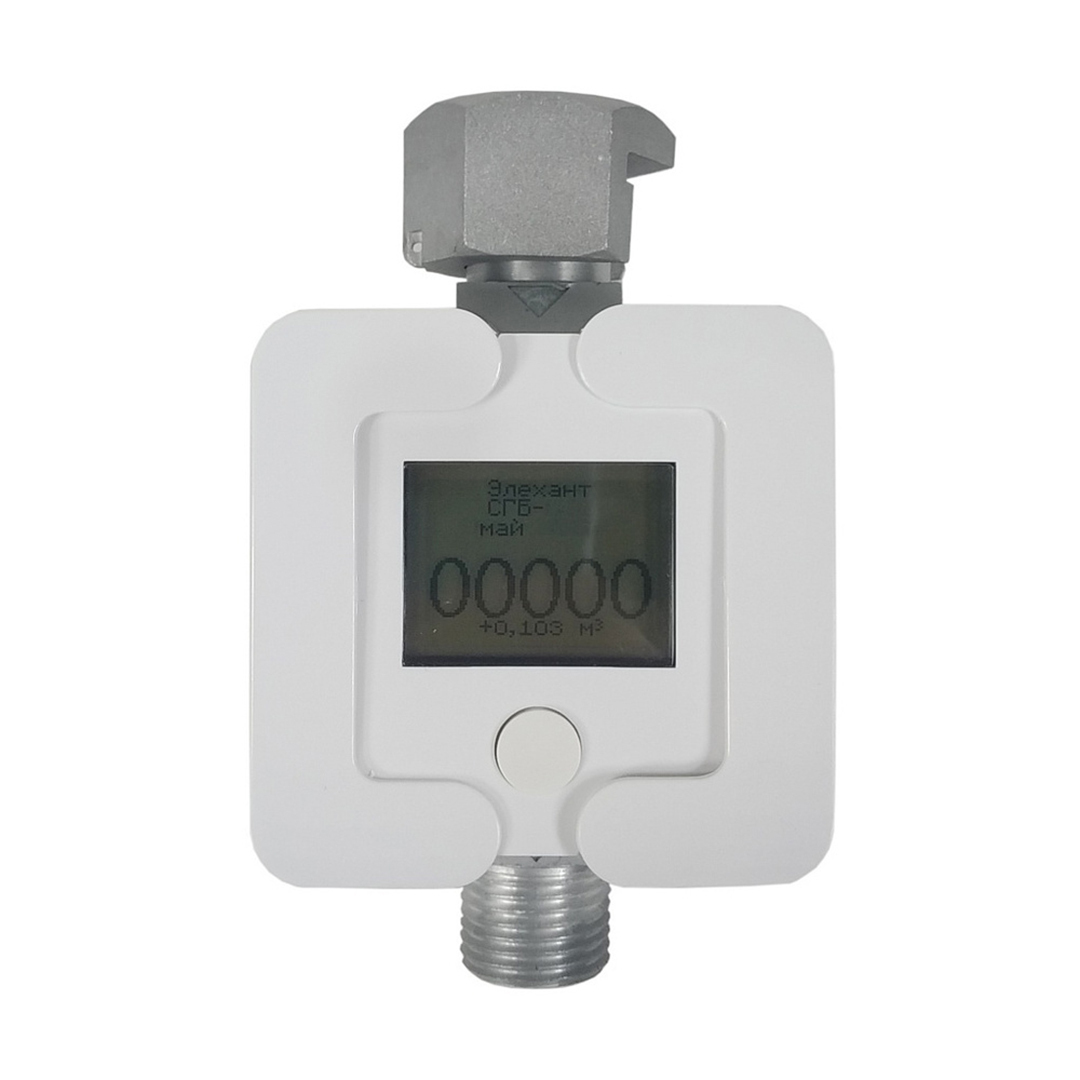

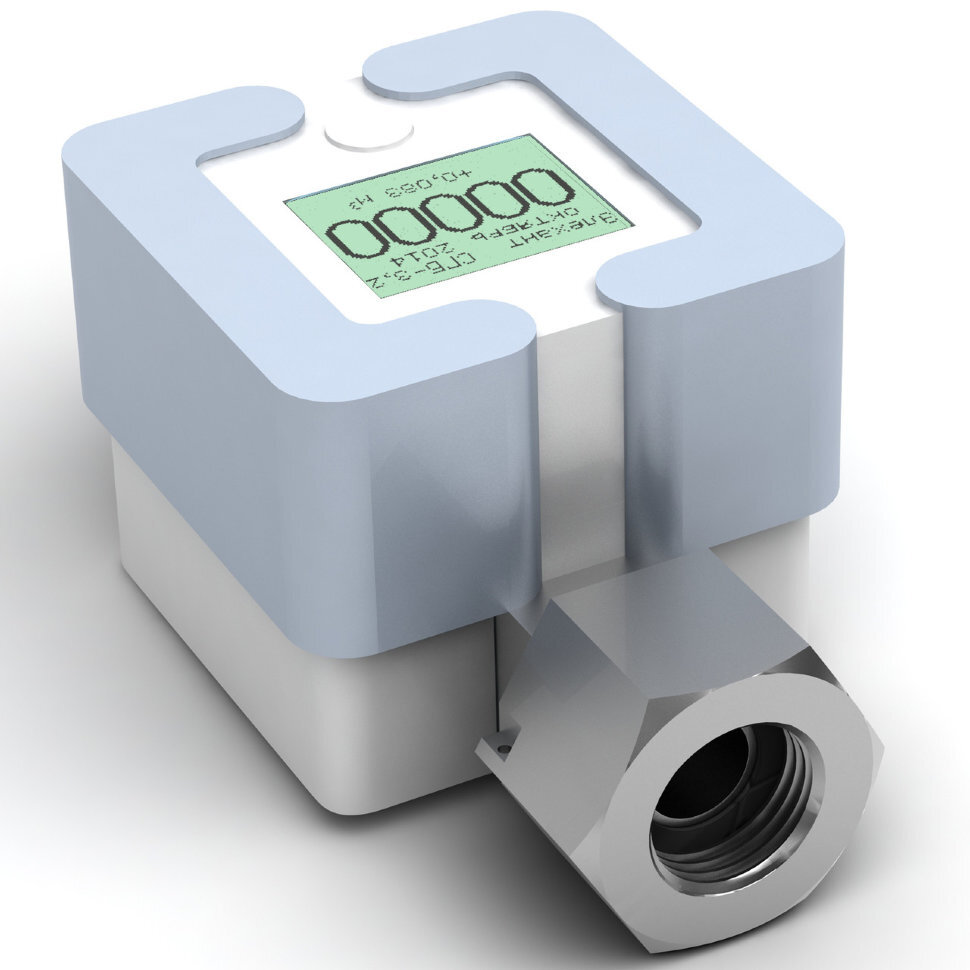

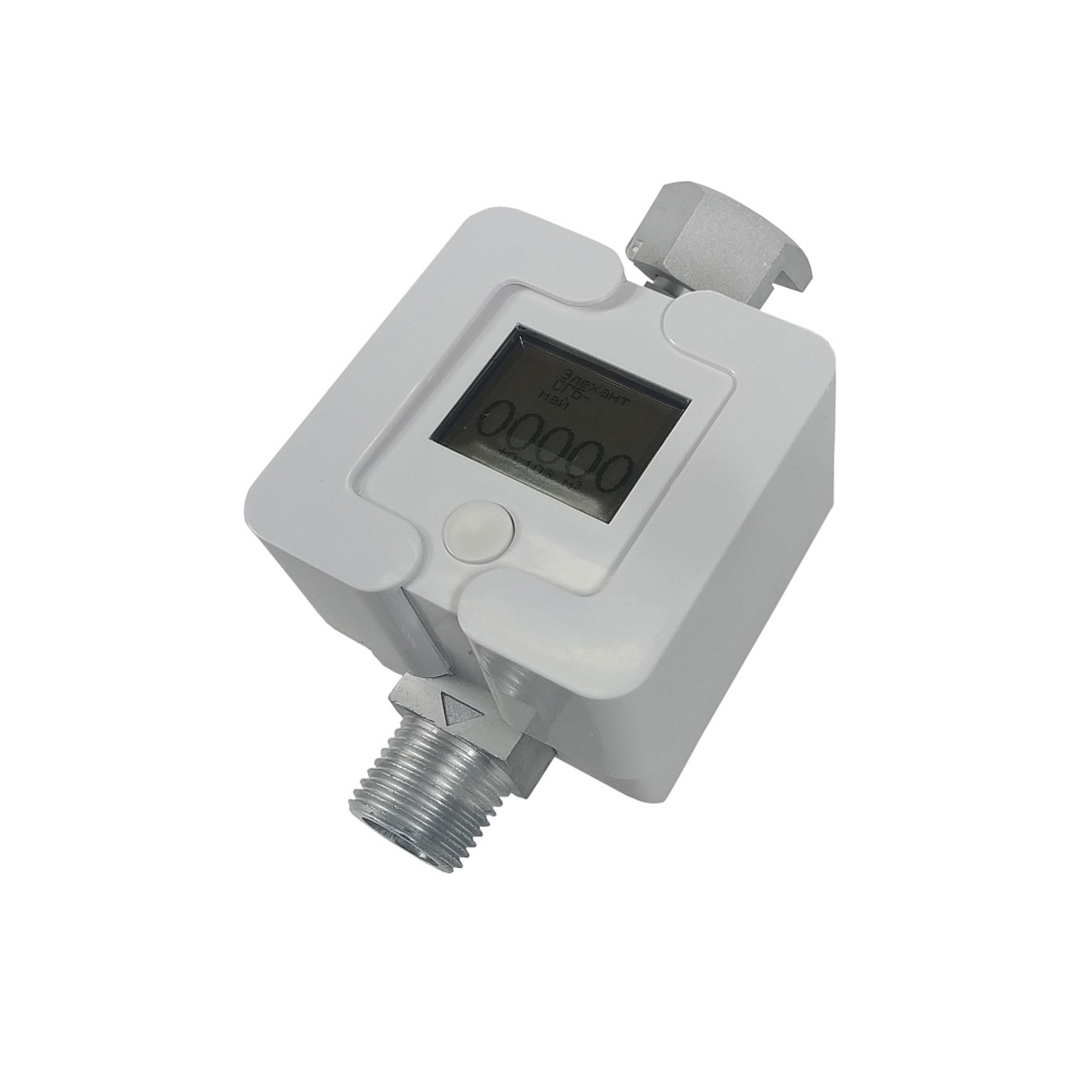

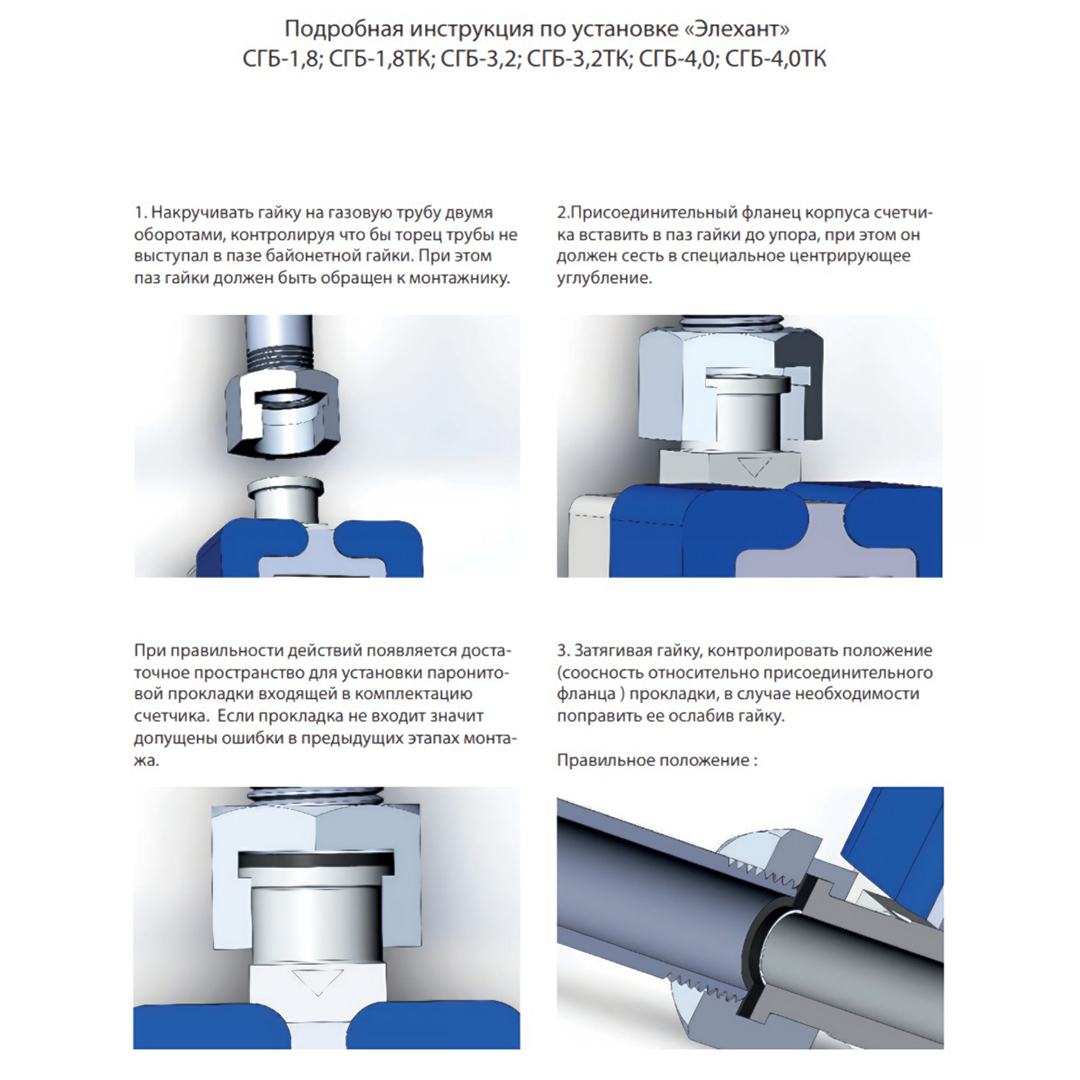

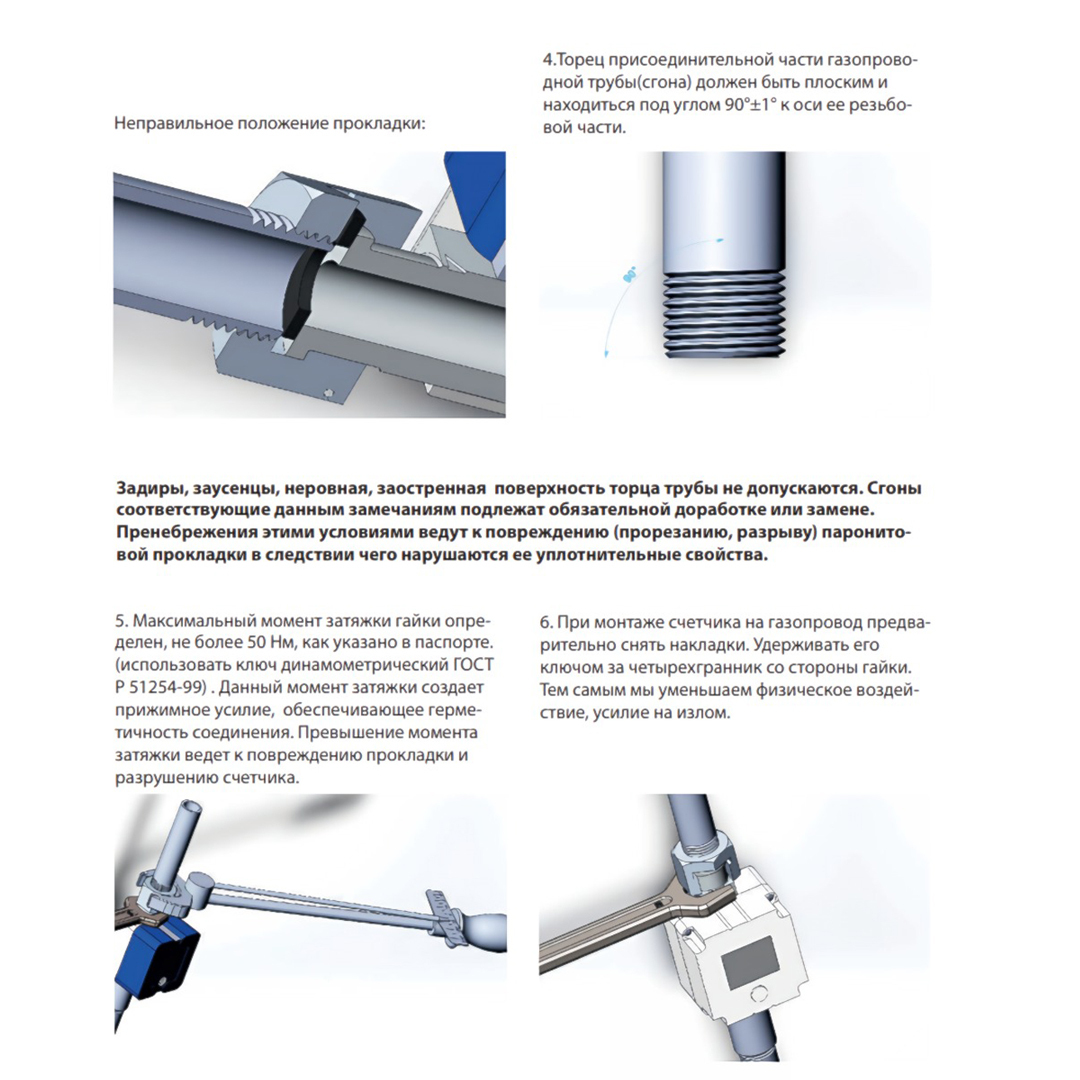

Счетчики состоят из следующих основных узлов:

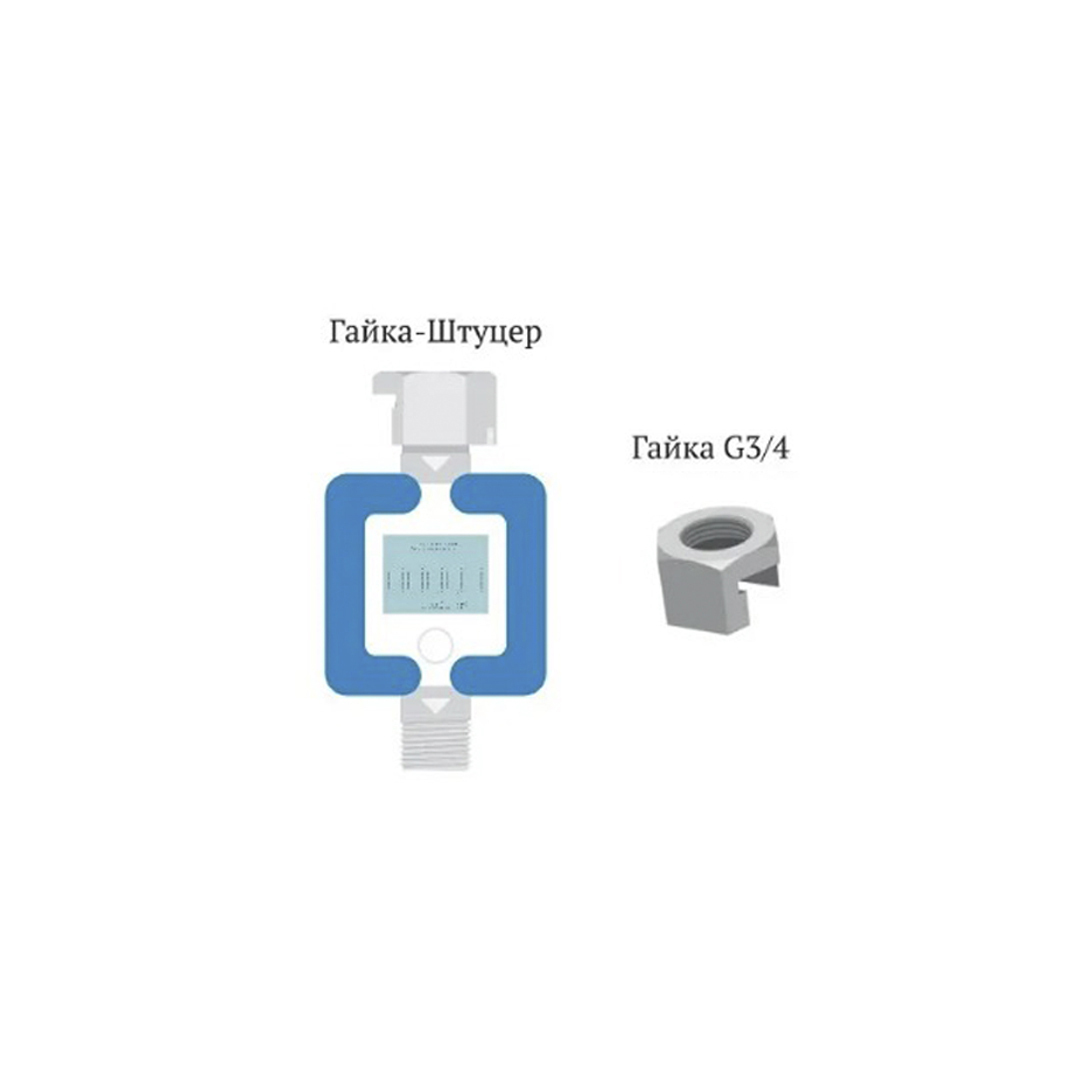

- корпус с расположенным в нём струйным генератором, пьезоэлементом и входными и выходными присоединительными патрубками;
- электронный блок;
- элемент питания;
- две белые пластиковые накладки.

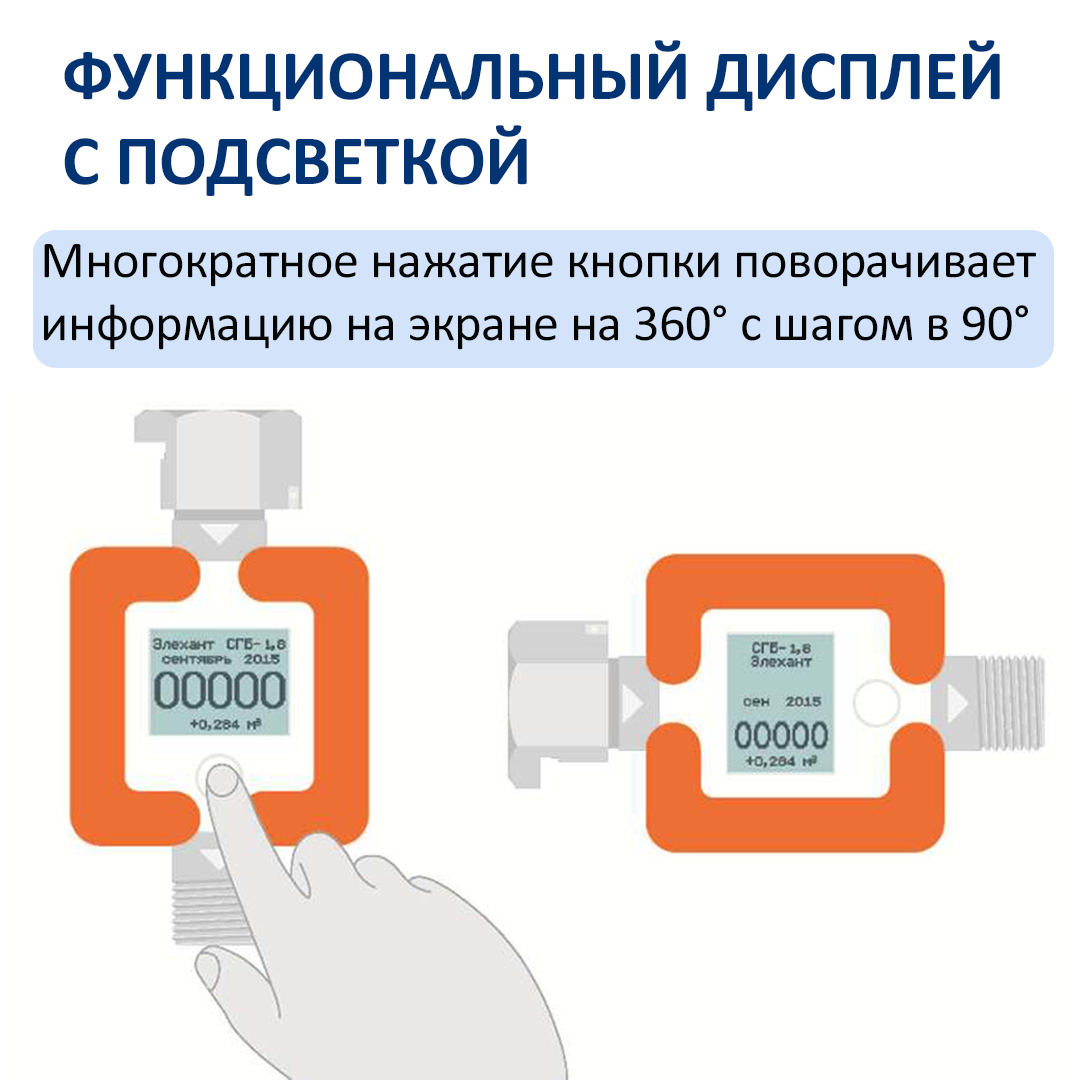

Счетчики имеют отчетное устройство на жидкокристаллическом индикаторе.
Программное обеспечение (далее по тексту – ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
ПО является метрологически значимым и включает в себя:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющих для них;
- программные модули, осуществляющие отображение, хранение и защиту измерительной информации.
Идентификационные данные программного обеспечения
Идентификационное наименование ПО - Prog40.hex
Номер версии (идентификационный номер) ПО - 1.0* (*допускается замена программного обеспечения на более новую версию)
Цифровой идентификатор ПО - CRC16:F9AC
Все интерфейсы связи счетчиков скрыты под корпусом, который пломбируется при поверке.
Уровень защиты ПО от преднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С».
Метрологические характеристики
|
Минимальный расход Q min. м3/ч
|
0,06
|
|
Максимальный расход Q max. м3/ч
|
3,20
|
|
Пределы допускаемой относительной погрешности измерения объёма газа, %, в диапазоне расходов:
- от Q min до 0,2 Q max включ.
- Св. 0,2 Q max до Q max
|
±2,5
±1,5
|
|
Пределы допускаемой абсолютной погрешности измерения температуры газа в диапазоне температур от -10 до +50 °С, °С
|
-
|
|
Емкость отсчетного устройства, м3, не менее
|
99999,999
|
|
Цена деления отсчетного устройства, м3, не менее
|
0,001
|
Основные технические характеристики
|
Диаметр условного прохода, мм
|
15
|
|
Потеря давления при Q max, кПа, не более
|
2,0
|
|
Степень защиты по ГОСТ 14254-2015
|
IP50
|
|
Напряжение питания, В
|
3,6
|
|

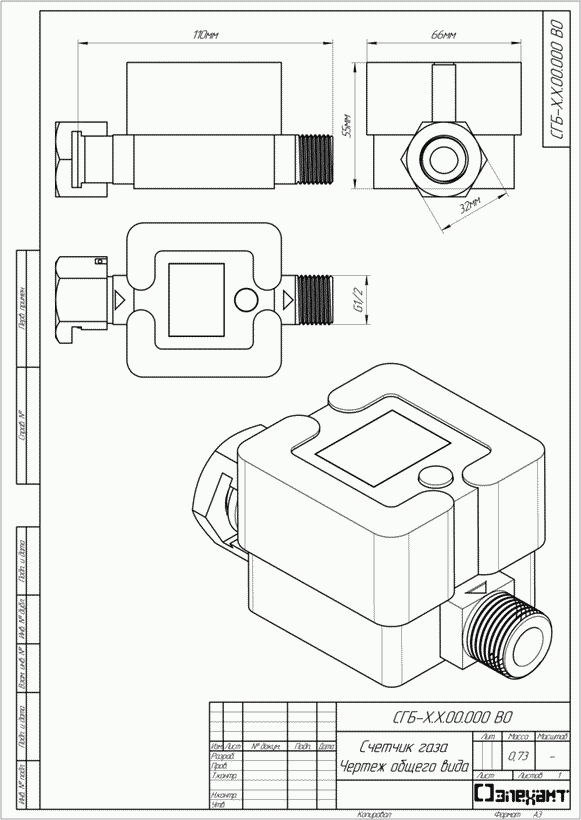

Габаритные параметры, мм, не более:
- высота
- длина
- ширина
|
55
110
66
|
|
Масса, кг, не более
|
0,3
|
|

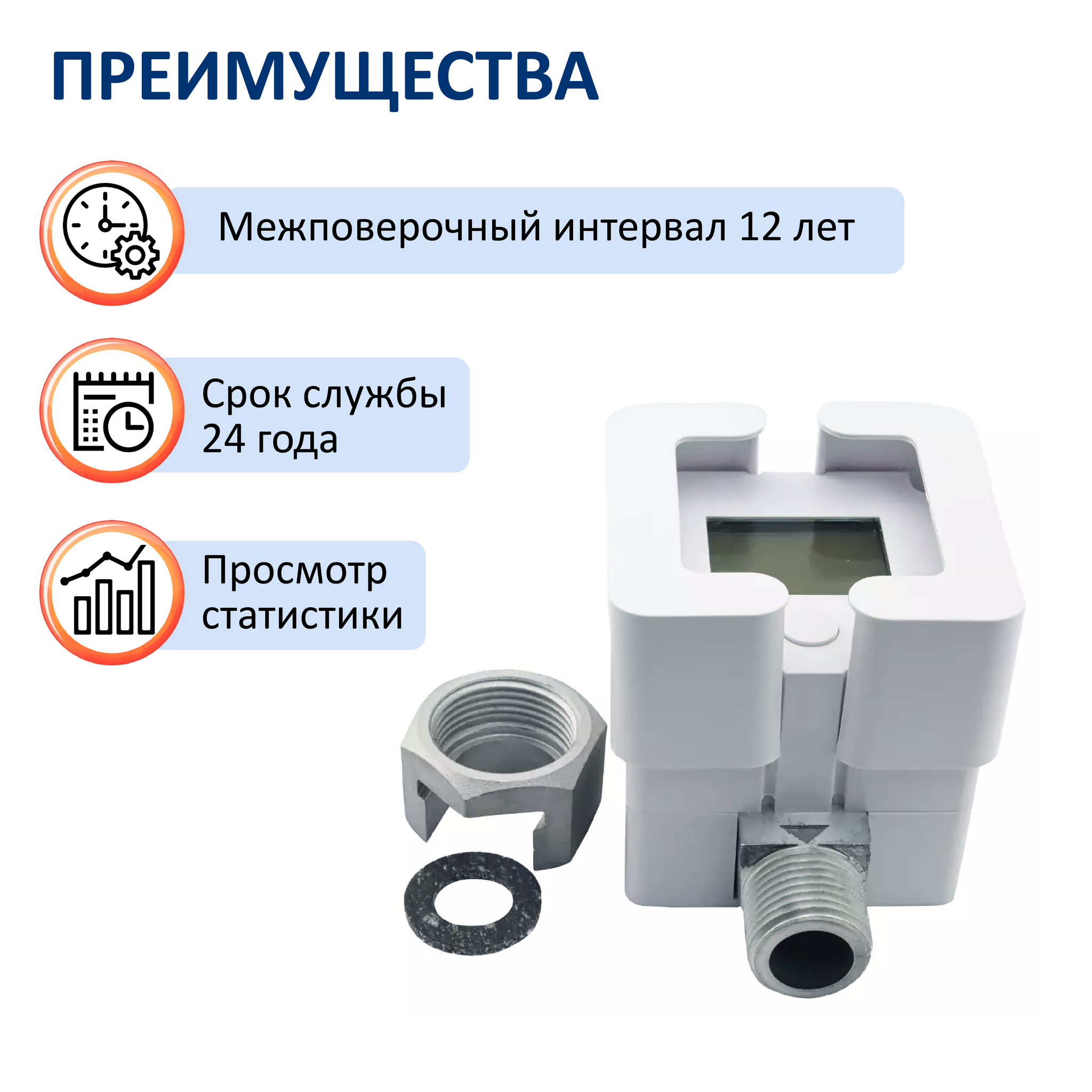

Средний срок службы, лет
|
24
|
|
Средняя наработка на отказ, ч
|
120000
|
|
Условия эксплуатации:
- температура воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
|
От -10 до +50
От 30 до 80
От 84,0 до 106,7
|
