Зачем необходима вытяжка в частном доме и принципы эффективного воздухообмена
Современные загородные дома с герметичными стеклопакетами и качественной теплоизоляцией создают серьезную проблему для естественного воздухообмена. Вытяжка в частном доме становится не просто желательным элементом комфорта, а жизненно необходимой системой для поддержания здорового микроклимата.
Критические проблемы герметичных домов без организованной вентиляции
Отсутствие качественного воздухообмена в современных домах приводит к накоплению углекислого газа, избыточной влажности и токсичных испарений от строительных материалов и мебели. Концентрация CO₂ в плохо проветриваемом помещении может достигать 3000-5000 ppm, что в 6-10 раз превышает норму наружного воздуха.
Нарушение естественной циркуляции воздуха современными стеклопакетами
Герметичные окна полностью исключают естественную инфильтрацию воздуха через щели, которая в старых домах составляла 0,5-1,5 объема помещения в час. Современные стеклопакеты снижают этот показатель до 0,1-0,2, что критически недостаточно для нормального воздухообмена.
Опасные последствия застоя воздуха: конденсат, грибок и токсичные испарения
Недостаточный воздухообмен приводит к повышению относительной влажности до 70-80%, что создает идеальные условия для развития плесневых грибков. Споры плесени вызывают аллергические реакции, астму и другие респираторные заболевания. Одновременно накапливаются формальдегиды от мебели, летучие органические соединения от отделочных материалов.
Санитарные нормы воздухообмена для комфортного проживания
Согласно СП 60.13330.2020, минимальный расход наружного воздуха на одного человека в жилых помещениях составляет 30 м³/ч при постоянном пребывании и 20 м³/ч при временном. Для кухни требуется не менее 60 м³/ч, для санузлов - 25 м³/ч. Эти нормы обеспечивают поддержание концентрации CO₂ на уровне не более 1000 ppm.
Физические законы движения воздушных масс в вентиляционных системах
Эффективность вытяжки в частном доме основана на фундаментальных законах физики, которые определяют движение воздушных масс в замкнутых системах.
Механизм создания естественной тяги через температурные перепады
Естественная тяга возникает за счет разности плотностей теплого внутреннего и холодного наружного воздуха. При температуре в доме +20°C и наружной температуре -10°C разность плотностей составляет около 0,15 кг/м³, что создает движущую силу для воздухообмена. Высота вентиляционной шахты прямо влияет на величину тяги: каждый метр высоты увеличивает располагаемое давление на 1,2-1,5 Па.
Влияние атмосферного давления на эффективность воздухообмена
Колебания атмосферного давления существенно влияют на работу естественной вентиляции. При повышении давления на 10 мбар производительность системы может снизиться на 15-20%. Особенно критично это в переходные сезоны, когда температурная разность минимальна.
Аэродинамические принципы работы вентканалов и шахт
Движение воздуха в вентиляционных каналах подчиняется законам гидравлики. Гидравлическое сопротивление пропорционально квадрату скорости потока и обратно пропорционально четвертой степени диаметра канала. Это означает, что увеличение диаметра воздуховода в 2 раза снижает сопротивление в 16 раз.
Технологии вытяжных систем: естественная и принудительная вентиляция для загородного дома
Выбор между естественной и принудительной вентиляцией определяет эффективность всей системы воздухообмена. Каждая технология имеет свои преимущества и ограничения, которые необходимо учитывать при проектировании.
Естественная вытяжка: гравитационная вентиляция без энергозатрат
Естественная вентиляция основана на физических законах движения воздуха и не требует электроэнергии для работы. Система работает за счет разности температур и давлений между внутренним и наружным воздухом.
Принцип работы самотечной системы через вертикальные вентканалы
Вертикальные вентканалы создают естественную тягу за счет эффекта дымовой трубы. Теплый воздух поднимается вверх, создавая разрежение в нижней части канала, что обеспечивает приток свежего воздуха. Минимальная высота канала для эффективной работы составляет 3 метра, оптимальная - 5-6 метров.
Климатические ограничения и сезонные колебания производительности
Производительность естественной вентиляции сильно зависит от погодных условий. Летом при малой температурной разности тяга может снижаться до 20-30% от зимних показателей. В безветренную погоду система практически не работает, что требует дополнительных решений для обеспечения воздухообмена.
Расчет оптимальной высоты вентиляционной шахты для стабильной тяги
Высота шахты рассчитывается по формуле: H = (Q × R) / (g × ρ × ΔT), где Q - требуемый расход воздуха, R - аэродинамическое сопротивление, g - ускорение свободного падения, ρ - плотность воздуха, ΔT - разность температур. Для типового дома высота шахты должна составлять не менее 4-5 метров над уровнем забора воздуха.
Конструктивные требования к сечению каналов естественной вентиляции
Минимальное сечение вентканала для естественной вентиляции составляет 130×130 мм или диаметр 150 мм. Для помещений площадью более 20 м² требуется канал сечением 130×260 мм. Внутренние стенки каналов должны быть гладкими, без выступов и неровностей, которые увеличивают аэродинамическое сопротивление.
Принудительная система: механическое побуждение воздушного потока
Принудительная вентиляция использует вытяжные вентиляторы для создания необходимого воздухообмена независимо от внешних условий. Система обеспечивает стабильную производительность круглый год.
Применение осевых и радиальных вентиляторов для создания искусственной тяги
Осевые вентиляторы эффективны при низком аэродинамическом сопротивлении и обеспечивают большие объемы воздуха при небольшом давлении. Радиальные вентиляторы создают высокое давление и подходят для систем с протяженными воздуховодами и множественными поворотами. Выбор типа вентилятора зависит от конфигурации системы и требуемых параметров.
Энергетические преимущества механических систем над гравитационными
Современные вытяжные вентиляторы с EC-двигателями потребляют 15-25 Вт при производительности 100-150 м³/ч. Годовое энергопотребление составляет 130-220 кВт⋅ч, что при стоимости электроэнергии 5 руб/кВт⋅ч дает эксплуатационные расходы 650-1100 рублей в год.
Расчет мощности и производительности вентиляционного оборудования
Производительность вентилятора рассчитывается по формуле: Q = V × n, где V - объем помещения, n - кратность воздухообмена. Для жилых комнат n = 1, для кухни n = 6-12, для санузлов n = 6-8. Статическое давление вентилятора должно преодолевать сопротивление воздуховодов, которое рассчитывается с учетом длины, диаметра и количества поворотов.
Приточно-вытяжная установка: сбалансированный воздухообмен с рекуперацией
Приточно-вытяжные установки обеспечивают полный контроль над воздухообменом с возможностью утилизации тепла удаляемого воздуха.
Принцип работы централизованных установок с теплообменником
Рекуперативные установки используют перекрестноточные или противоточные теплообменники для передачи тепла от вытяжного воздуха к приточному. Эффективность рекуперации достигает 85-95%, что позволяет экономить до 70% энергии на подогрев приточного воздуха.
Энергосберегающие технологии возврата тепла от вытяжного воздуха
Современные системы рекуперации включают энтальпийные теплообменники, которые утилизируют не только явное, но и скрытое тепло влаги. Роторные рекуператоры обеспечивают КПД до 85% по теплу и до 75% по влаге, что особенно эффективно в климате с холодными зимами.
Автоматическое управление микроклиматом через датчики качества воздуха
Интеллектуальные системы управления используют датчики CO₂, влажности и летучих органических соединений для автоматической регулировки производительности. При превышении концентрации CO₂ выше 800 ppm система автоматически увеличивает воздухообмен, обеспечивая оптимальное качество воздуха при минимальном энергопотреблении.
Как сделать вытяжку в частном доме: проектирование и инженерные расчеты
Правильное проектирование вентиляционной системы требует точных расчетов и учета множества факторов. Как сделать вытяжку в частном доме эффективной и энергосберегающей - вопрос, который решается на этапе инженерных расчетов.
Расчет производительности вытяжной системы по объемам помещений
Основой проектирования является определение необходимого воздухообмена для каждого помещения с учетом его функционального назначения и интенсивности эксплуатации.
Определение кратности воздухообмена для жилых и технических зон
Кратность воздухообмена определяется санитарными нормами: для спален и гостиных - 1 крат/ч, для кухни - 6-12 крат/ч в зависимости от мощности плиты, для санузлов - 6-8 крат/ч, для котельной - 3 крат/ч плюс воздух на горение. Суммарный расход вытяжного воздуха не должен превышать приточный более чем на 10-15%.
Учет количества жильцов и интенсивности эксплуатации помещений
При расчете по людям принимается 30 м³/ч на человека при постоянном пребывании и 20 м³/ч при временном. Для детей до 10 лет норма снижается до 20 м³/ч. В помещениях с интенсивным выделением влаги (ванные, сауны) расчет ведется по влаговыделениям: 1 г/ч влаги требует 2,5 м³/ч воздуха при разности влагосодержания 3 г/кг.
Формулы расчета необходимой мощности вентиляционного оборудования
Мощность вентилятора рассчитывается по формуле: N = (Q × P) / (3600 × η), где Q - производительность в м³/ч, P - полное давление в Па, η - КПД вентилятора. Для преодоления сопротивления воздуховодов длиной 10 м с двумя поворотами требуется давление 50-80 Па.
Компенсация потерь производительности в протяженных воздуховодах
Каждый поворот воздуховода на 90° снижает производительность на 10-15%, каждые 10 метров прямого участка - на 5-8%. При проектировании схемы вытяжки в частном доме необходимо закладывать запас производительности 20-30% для компенсации аэродинамических потерь.
Проектирование воздуховодов: выбор диаметра и материалов
Правильный выбор диаметра воздуховодов критически важен для эффективной работы системы и минимизации энергопотребления.
Аэродинамический расчет сечения каналов по скорости воздушного потока
Оптимальная скорость воздуха в магистральных воздуховодах составляет 3-5 м/с, в ответвлениях - 2-3 м/с. При скорости выше 6 м/с резко возрастает аэродинамический шум. Диаметр круглого воздуховода рассчитывается по формуле: D = √(4Q/πv), где Q - расход воздуха в м³/с, v - скорость в м/с.
Минимальные нормативные размеры вентиляционных шахт и труб
Согласно СП 60.13330.2020, минимальный размер вентиляционного канала составляет 100×100 мм для помещений площадью до 10 м², 130×130 мм для помещений до 20 м². Для естественной вентиляции кухни требуется канал не менее 130×260 мм или диаметром 200 мм.
Влияние диаметра воздуховода на гидравлическое сопротивление системы
Сопротивление трения в воздуховоде обратно пропорционально пятой степени диаметра. Увеличение диаметра со 100 до 125 мм снижает сопротивление в 2,4 раза, до 150 мм - в 5,1 раза. Это позволяет использовать менее мощные вентиляторы или увеличить производительность при той же мощности.

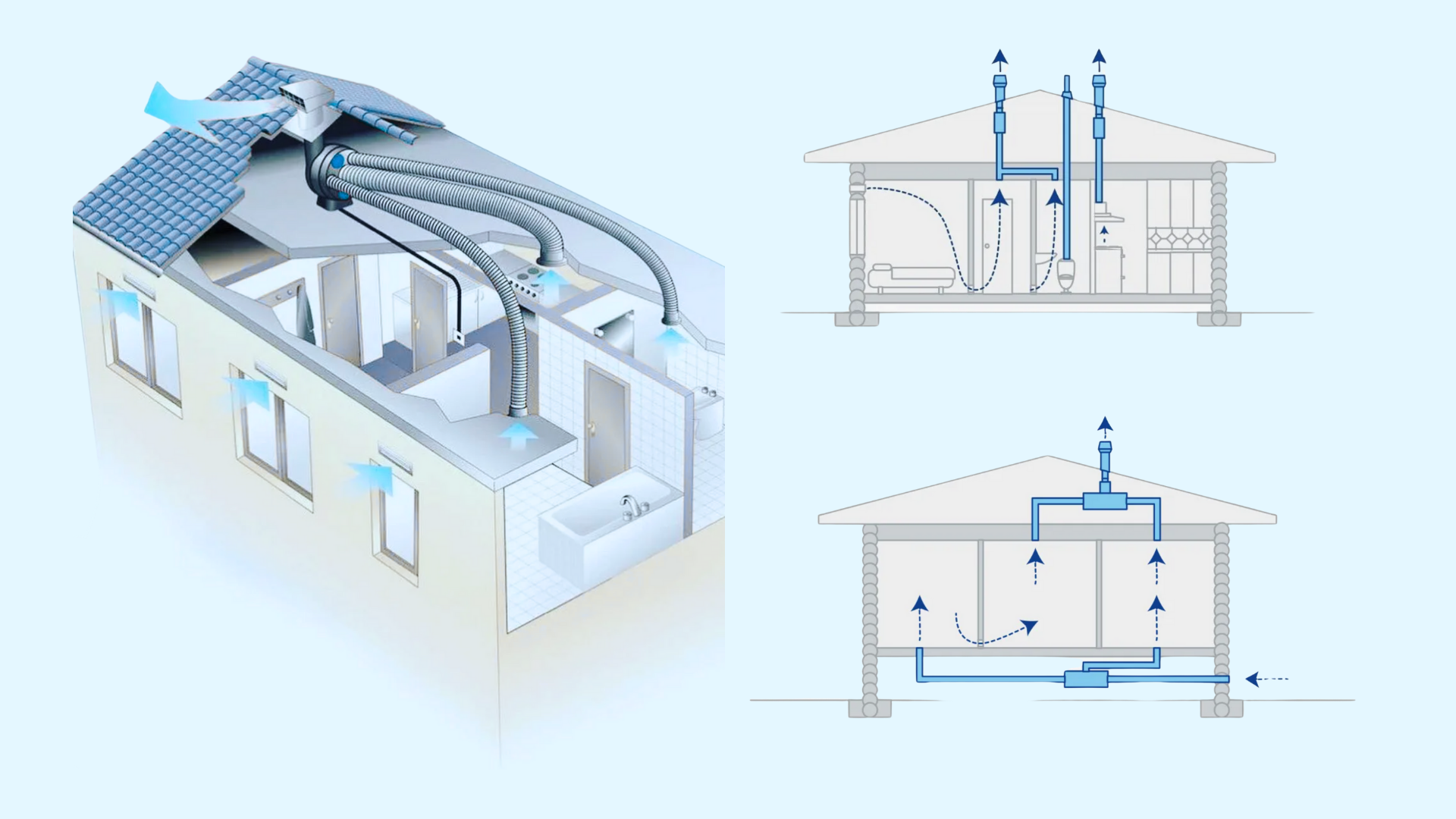

Схема вытяжки в частном доме: планирование трассировки магистралей
Эффективная схема вытяжки в частном доме должна обеспечивать оптимальное распределение воздушных потоков при минимальных энергозатратах на транспортировку воздуха.
Централизованная разводка с общим коллектором и распределительными ветвями
Централизованная схема предполагает установку одного мощного вентилятора и распределение воздуха по ответвлениям. Система требует балансировки расходов через регулирующие заслонки. Преимущества: один вентилятор, простота автоматизации. Недостатки: сложность балансировки, распространение запахов между помещениями.
Децентрализованная система индивидуальных каналов для каждого помещения
Децентрализованная схема предусматривает отдельный воздуховод и вентилятор для каждого помещения. Система исключает перетекание запахов, обеспечивает независимое управление, но требует большего количества оборудования и проходок через ограждающие конструкции.
Оптимизация трассы воздуховодов с минимизацией поворотов и колен
При проектировании трассы воздуховодов следует минимизировать количество поворотов и их угол. Плавный поворот с радиусом R = 1,5D создает сопротивление, эквивалентное 1 метру прямого участка, резкий поворот 90° - эквивалентное 3-4 метрам. Использование плавных отводов снижает аэродинамическое сопротивление на 40-60%.
Конструктивные элементы системы: устройство вытяжки в частном доме
Устройство вытяжки в частном доме включает множество компонентов, каждый из которых выполняет определенную функцию в общей системе воздухообмена.
Основные компоненты вентиляционной магистрали
Современная вентиляционная система состоит из воздуховодов, фасонных элементов, регулирующей и распределительной арматуры, каждый элемент которой влияет на общую эффективность системы.
Воздуховоды из оцинкованной стали, пластика и керамики: сравнение характеристик
Оцинкованные воздуховоды обладают высокой механической прочностью, огнестойкостью и долговечностью более 25 лет. Коэффициент шероховатости составляет 0,1-0,15 мм. Пластиковые воздуховоды имеют идеально гладкую поверхность (шероховатость 0,01-0,02 мм), что снижает аэродинамическое сопротивление на 15-20%. Керамические каналы применяются в системах с высокими температурами и агрессивными средами.
Вентиляционные решетки: функциональные и декоративные элементы воздухораспределения
Вентиляционные решетки выполняют функции распределения воздушного потока, защиты от попадания посторонних предметов и декоративного оформления. Живое сечение решетки должно составлять 60-80% от площади воздуховода. Регулируемые решетки позволяют изменять направление и интенсивность воздушного потока.
Обратные клапаны: защита от реверсивного потока и ветрового подпора
Обратные клапаны предотвращают обратный поток воздуха при остановке вентилятора или изменении направления ветра. Гравитационные клапаны открываются при давлении 2-5 Па, пружинные - при 10-20 Па. Для систем естественной вентиляции применяются легкие алюминиевые клапаны с минимальным сопротивлением открытию.

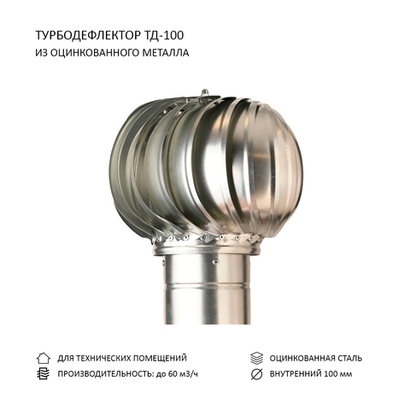

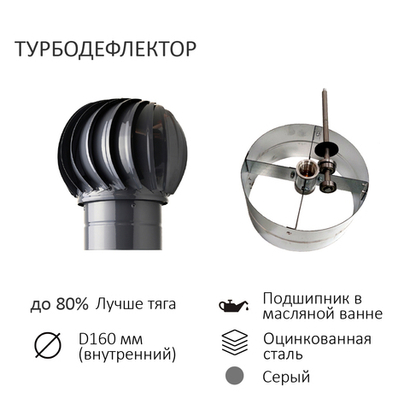

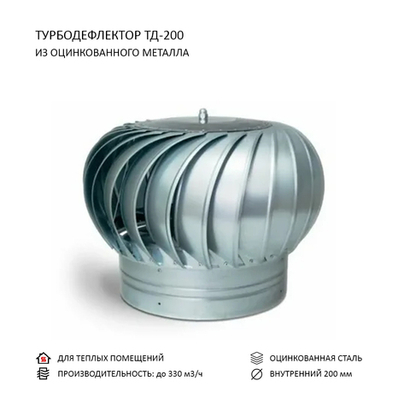

Дефлекторы и турбодефлекторы: усиление естественной тяги на выходе
Турбодефлекторы используют энергию ветра для создания разрежения в вентиляционном канале. Эффективность работы составляет 20-40% при скорости ветра от 2 м/с. Статические дефлекторы ЦАГИ увеличивают тягу на 15-25% за счет создания зоны разрежения над выходным отверстием.
Материалы для долговечной эксплуатации вентиляционных систем
Выбор материалов определяет долговечность, энергоэффективность и стоимость эксплуатации вентиляционной системы.
Оцинкованная сталь: коррозионная стойкость и механическая прочность
Оцинкованная сталь толщиной 0,5-0,7 мм обеспечивает срок службы 20-25 лет в условиях нормальной влажности. Цинковое покрытие плотностью 275 г/м² защищает от коррозии при влажности до 80%. Стальные воздуховоды выдерживают температуру до 80°C и давление до 1500 Па.
Пластиковые системы: легкость монтажа и экономическая эффективность
ПВХ воздуховоды имеют массу в 3-4 раза меньше стальных, что упрощает монтаж и снижает нагрузку на конструкции. Гладкая внутренняя поверхность обеспечивает на 15-20% меньшее аэродинамическое сопротивление. Рабочая температура ограничена +60°C, что исключает применение в системах с подогревом воздуха.
Керамические каналы: применение в высокотемпературных условиях
Керамические вентиляционные блоки применяются в системах дымоудаления и вентиляции котельных. Материал выдерживает температуру до 600°C, обладает высокой химической стойкостью и огнестойкостью. Срок службы керамических каналов превышает 50 лет.
Соединительные элементы и системы герметизации
Качество соединений определяет герметичность системы и отсутствие утечек воздуха, которые снижают эффективность вентиляции.
Фланцевые соединения для разборных конструкций и обслуживания
Фланцевые соединения применяются в местах установки оборудования и в точках, требующих периодического обслуживания. Уплотнение обеспечивается резиновыми прокладками или герметиком. Момент затяжки болтов должен составлять 8-12 Н⋅м для фланцев диаметром до 200 мм.
Хомуты, кронштейны и подвесы для надежной фиксации воздуховодов
Крепление воздуховодов осуществляется через каждые 2-3 метра для горизонтальных участков и через 3-4 метра для вертикальных. Хомуты должны иметь резиновые прокладки для предотвращения передачи вибраций на строительные конструкции. Несущая способность крепежа должна превышать массу воздуховода в 3-4 раза.
Герметики и уплотнители: исключение утечек воздуха в соединениях
Герметизация соединений выполняется силиконовыми или полиуретановыми герметиками с адгезией к металлу не менее 0,5 МПа. Утечки воздуха в соединениях не должны превышать 1% от транспортируемого расхода при давлении 100 Па. Контроль герметичности выполняется дымовыми шашками или анемометром.
Вентиляция на кухне в частном доме: специализированные решения для зоны приготовления пищи
Вентиляция на кухне в частном доме требует особого подхода из-за интенсивных выделений тепла, влаги, жиров и продуктов сгорания газа. Система должна обеспечивать как местное удаление загрязнений, так и общий воздухообмен помещения.
Проектирование кухонной вытяжки: местная и общеобменная вентиляция
Эффективная кухонная вентиляция включает два уровня: местную вытяжку над плитой для удаления концентрированных загрязнений и общеобменную вентиляцию для поддержания микроклимата всего помещения.
Расчет зоны захвата местной вытяжки над варочной поверхностью
Зона эффективного захвата кухонной вытяжки зависит от мощности плиты и высоты установки зонта. Для газовой плиты мощностью 8-10 кВт требуется зонт размером не менее чем на 100 мм больше варочной поверхности с каждой стороны. Высота установки над газовой плитой составляет 750-850 мм, над электрической - 650-750 мм.
Координация работы кухонного зонта с общедомовой вентиляционной системой
Производительность кухонной вытяжки не должна создавать чрезмерное разрежение в помещении, которое может нарушить работу газового оборудования. При работе вытяжки производительностью 600 м³/ч необходимо обеспечить компенсационный приток не менее 500 м³/ч через приточные клапаны или переточные решетки.
Требования к производительности в зависимости от мощности плиты
Производительность кухонной вытяжки рассчитывается по тепловой мощности плиты: для газовых плит - 60-80 м³/ч на 1 кВт тепловой мощности, для электрических - 40-60 м³/ч на 1 кВт. Для стандартной 4-конфорочной газовой плиты мощностью 8 кВт требуется вытяжка производительностью 480-640 м³/ч.
Монтаж кухонного вытяжного оборудования
Правильный монтаж кухонной вытяжки обеспечивает максимальную эффективность удаления загрязнений при минимальном уровне шума.
Оптимальная высота установки зонта над газовой и электрической плитой
Высота установки зонта над газовой плитой составляет 750-850 мм для обеспечения пожарной безопасности и эффективного захвата продуктов сгорания. Для электрических плит высота может быть снижена до 650-750 мм, что повышает эффективность улавливания паров и запахов. Отклонение от оптимальной высоты на ±100 мм снижает эффективность на 15-25%.
Подключение к индивидуальному воздуховоду или общедомовому вентканалу
Подключение кухонной вытяжки к общему вентиляционному каналу требует установки обратного клапана для предотвращения перетекания запахов в другие помещения. Диаметр воздуховода должен соответствовать производительности вытяжки: для 400 м³/ч - диаметр 150 мм, для 600 м³/ч - диаметр 200 мм. Длина воздуховода не должна превышать 3 метра при двух поворотах.
Интеграция с системой жироулавливания и очистки воздуха
Жироулавливающие фильтры задерживают до 85-95% жировых частиц, предотвращая загрязнение воздуховодов. Алюминиевые кассетные фильтры требуют промывки каждые 2-3 недели, угольные фильтры - замены каждые 3-6 месяцев. Эффективность улавливания жиров снижается на 20-30% при загрязнении фильтров.
Организация компенсационного притока воздуха на кухню
Работа мощной кухонной вытяжки требует организации компенсационного притока воздуха для предотвращения разрежения и обратной тяги в дымоходах.
Приточная вентиляция для восполнения удаляемого объема воздуха
Компенсационный приток должен составлять 80-90% от производительности вытяжки. Приточные клапаны устанавливаются в наружных стенах на высоте 2-2,2 м от пола для предварительного перемешивания холодного воздуха с теплым внутренним. Производительность клапана диаметром 100 мм составляет 20-40 м³/ч при перепаде давления 10 Па.
Переточные решетки между кухней и смежными помещениями
Переточные решетки в дверях или стенах обеспечивают поступление воздуха из смежных помещений. Живое сечение переточной решетки рассчитывается из условия скорости прохода воздуха не более 1-1,5 м/с. Для перетока 200 м³/ч требуется решетка площадью не менее 0,04 м².
Интеграция с приточно-вытяжной установкой с рекуперацией тепла
При наличии приточно-вытяжной установки кухонная вытяжка подключается к вытяжному каналу через байпас, который позволяет работать вытяжке независимо от основной системы. Производительность приточно-вытяжной установки должна быть увеличена на 20-30% для компенсации работы кухонной вытяжки.
Сделать вытяжку в частном доме своими руками: пошаговая технология монтажа
Сделать вытяжку в частном доме своими руками возможно при соблюдении технологических требований и использовании качественных материалов. Самостоятельный монтаж позволяет сэкономить 40-60% стоимости работ.
Подготовительный этап: планирование и разметка системы
Качественная подготовка определяет успех всего проекта и позволяет избежать ошибок на этапе монтажа.
Детальная разметка трасс воздуховодов с учетом строительных конструкций
Разметка трасс воздуховодов выполняется с учетом расположения несущих конструкций, инженерных коммуникаций и требований к уклонам. Горизонтальные участки должны иметь уклон 0,5-1% в сторону вытяжного вентилятора для отвода конденсата. Минимальное расстояние от воздуховода до электрических кабелей составляет 100 мм, до газовых труб - 200 мм.
Подготовка специализированного инструмента для монтажа вентиляции
Для монтажа вентиляции потребуется: перфоратор с коронками диаметром 100-200 мм, углошлифовальная машина для резки воздуховодов, ножницы по металлу, заклепочник, герметик, измерительный инструмент. Для работы на высоте необходимы леса или стремянка с площадкой.
Согласование проходок через несущие стены и перекрытия
Проходки через несущие конструкции требуют согласования с проектной организацией. Диаметр отверстия в железобетонной стене не должен превышать 200 мм без дополнительного усиления. В деревянных конструкциях проходки выполняются с установкой металлических гильз для обеспечения пожарной безопасности.
Устройство вентиляционных каналов в различных конструкциях
Технология устройства вентиляционных каналов зависит от материала стен и требований к изоляции.
Технология прокладки каналов в кирпичных и газобетонных стенах
В кирпичных стенах вентиляционные каналы выкладываются одновременно с кладкой стен с использованием специальных шаблонов. Минимальная толщина стенки канала составляет 120 мм (полкирпича). В газобетонных стенах каналы выполняются с помощью специальных блоков или вставных гильз из нержавеющей стали.
Монтаж наружных воздуховодов в деревянных и каркасных домах
В деревянных домах воздуховоды прокладываются по наружным стенам в утепленных коробах. Короб изготавливается из OSB толщиной 12-15 мм с утеплением минеральной ватой толщиной 50-100 мм. Внутренняя поверхность короба обшивается фольгированным материалом для пароизоляции.
Теплоизоляция каналов для предотвращения конденсации влаги
Воздуховоды, проходящие через неотапливаемые помещения, изолируются минеральной ватой толщиной не менее 50 мм с пароизоляционным покрытием. Температура внутренней поверхности изолированного воздуховода должна быть выше точки росы на 3-5°C для предотвращения конденсации.
Установка вытяжки в частном доме: монтаж оборудования и автоматики
Установка вытяжки в частном доме включает монтаж вентиляторов, подключение электропитания и настройку автоматических систем управления.
Установка канальных и крышных вентиляторов с балансировкой системы
Канальные вентиляторы устанавливаются в воздуховод с помощью гибких вставок длиной 200-300 мм для снижения передачи вибраций. Крышные вентиляторы монтируются на виброизолирующие опоры с прокладками из резины толщиной 10-15 мм. Балансировка системы выполняется регулировочными заслонками для обеспечения расчетных расходов воздуха.
Подключение электропитания с соблюдением требований электробезопасности
Электропитание вентиляторов выполняется кабелем ВВГнг-LS сечением не менее 1,5 мм² для мощности до 1 кВт. Обязательно заземление корпуса вентилятора и установка УЗО с током утечки 30 мА. Выключатели устанавливаются в доступном месте на высоте 1,5-1,8 м от пола.
Монтаж датчиков влажности и автоматических систем управления
Датчики влажности устанавливаются на высоте 2-2,2 м от пола в зоне наибольшего влаговыделения. Гистерезис срабатывания составляет 5-10% относительной влажности для предотвращения частых включений. Задержка выключения устанавливается 5-15 минут для полного удаления влаги после окончания процедур.
Способы вывода вытяжки: вентиляция через крышу или стену
Выбор способа вывода вытяжки определяется архитектурными особенностями дома, климатическими условиями и требованиями к эффективности системы.
Вертикальный вывод через кровельные конструкции
Вертикальный вывод через крышу обеспечивает максимальную эффективность естественной тяги и исключает попадание выбросов в окна.
Преимущества вертикального канала для максимальной естественной тяги
Вертикальный канал высотой 4-5 метров создает тягу 8-12 Па при разности температур 20°C, что достаточно для воздухообмена 50-80 м³/ч без принудительного побуждения. Каждый дополнительный метр высоты увеличивает тягу на 1,5-2 Па. Турбодефлекторы на выходе канала могут увеличить тягу на 20-40% при наличии ветра.
Технология устройства проходок через металлочерепицу и мягкую кровлю
Проходка через металлочерепицу выполняется с помощью специальных проходных элементов с эластичной манжетой, которая обеспечивает герметичность при температурных деформациях. Для мягкой кровли применяются битумные фартуки с армирующей сеткой. Место прохода дополнительно герметизируется кровельным герметиком.
Защитные элементы от атмосферных осадков и обратной тяги
Защита от атмосферных осадков обеспечивается зонтами или дефлекторами с козырьком. Обратный клапан устанавливается в нижней части вертикального участка для предотвращения обратной тяги при сильном ветре. Дренажное отверстие диаметром 3-5 мм в нижней точке канала обеспечивает отвод конденсата.
Нормативная высота вывода относительно конька и соседних построек
Высота вывода вентиляционной трубы над коньком крыши составляет не менее 500 мм при расстоянии до 1,5 м от конька, не менее высоты конька при расстоянии 1,5-3 м, не ниже линии, проведенной от конька под углом 10° к горизонту при расстоянии более 3 м. Минимальная высота над плоской кровлей - 300 мм.
Горизонтальный вывод через наружные стеновые конструкции
Горизонтальный вывод применяется при невозможности устройства вертикального канала или в системах принудительной вентиляции.
Применение настенного вывода в сложных архитектурных решениях
Настенный вывод используется в домах со сложной кровлей, при реконструкции существующих зданий или при установке локальных вытяжных систем. Выходное отверстие располагается на высоте не менее 2 м от уровня земли и не менее 3 м от окон и входов в здание.
Особенности монтажа в различных стеновых материалах и утеплителях
В кирпичных стенах отверстие выполняется алмазным бурением с последующей установкой гильзы из нержавеющей стали. В каркасных стенах с утеплителем устанавливается проходной элемент с фланцами для крепления к внутренней и наружной обшивке. Зазор между трубой и утеплителем заполняется негорючим материалом.
Защита от ветрового подпора и образования наледи в зимний период
Защита от ветрового подпора обеспечивается установкой обратного клапана и дефлектора на выходе. Для предотвращения обледенения выходное отверстие оборудуется подогревом мощностью 20-40 Вт или устанавливается под небольшим углом вниз для стока конденсата.
Комбинированные схемы для сложных планировочных решений
В домах сложной конфигурации применяются комбинированные схемы с горизонтальными и вертикальными участками.
Применение переходников и поворотных элементов в протяженных трассах
Переходники с круглого сечения на прямоугольное применяются при прохождении через межэтажные перекрытия. Угол поворота не должен превышать 45° для минимизации аэродинамических потерь. Плавные отводы с радиусом R = 1,5D создают сопротивление в 2-3 раза меньше, чем резкие повороты 90°.
Компенсация аэродинамических потерь дополнительными вентиляторами
В протяженных системах с большим количеством поворотов устанавливаются промежуточные вытяжные вентиляторы для компенсации потерь давления. Мощность промежуточного вентилятора рассчитывается по потерям давления в последующих участках воздуховода.
Специализированная вентиляция технических и влажных помещений
Технические и влажные помещения требуют специальных решений для обеспечения эффективного удаления влаги, запахов и вредных веществ.
Вытяжка в санузлах и ванных комнатах
Санузлы и ванные комнаты характеризуются интенсивными влаговыделениями и требуют надежной вытяжной вентиляции.
Борьба с избыточной влажностью и предотвращение конденсации
Влаговыделения в ванной комнате составляют 200-400 г/ч при принятии душа, что требует воздухообмена 50-100 м³/ч для поддержания относительной влажности не более 65%. Вытяжной вентилятор должен обеспечивать 6-8 кратный воздухообмен помещения.
Выбор влагостойкого вентиляционного оборудования
Вентиляторы для влажных помещений должны иметь класс защиты не менее IP44, корпус из нержавеющей стали или пластика, устойчивого к воздействию влаги. Электродвигатель должен быть защищен от попадания конденсата, рабочие колеса - из коррозионностойких материалов.
Автоматическое управление по датчикам влажности и присутствия
Датчики влажности настраиваются на включение при достижении 70-75% относительной влажности с задержкой выключения 10-20 минут. Датчики присутствия обеспечивают включение вентилятора при входе в помещение с задержкой выключения 5-10 минут после выхода.
Вентиляция котельной и технических помещений
Котельные требуют специальной организации воздухообмена для обеспечения процесса горения и удаления избыточного тепла.
Обеспечение притока воздуха для процесса горения топлива
Для сжигания 1 м³ природного газа требуется 10 м³ воздуха. Газовый котел мощностью 24 кВт потребляет около 2,5 м³/ч газа, что требует притока 25 м³/ч воздуха для горения. Дополнительно необходим 3-кратный воздухообмен помещения котельной для удаления избыточного тепла.
Удаление избыточного тепла и продуктов неполного сгорания
Избыточные тепловыделения от котла составляют 3-5% от номинальной мощности. Для котла мощностью 24 кВт требуется удаление 0,7-1,2 кВт тепла, что обеспечивается воздухообменом 200-350 м³/ч при разности температур 10-15°C.
Координация вентиляции с дымоходными системами
Вытяжная вентиляция котельной не должна создавать разрежение, нарушающее работу дымохода. Приток воздуха должен превышать вытяжку на 10-15%. При использовании турбированных котлов с принудительным дымоудалением ограничения менее критичны.
Воздухообмен в подвальных и цокольных помещениях
Подвальные помещения требуют специальной вентиляции для предотвращения накопления влаги и почвенных газов.
Особенности вентиляции подземных пространств и технических этажей
Подвальные помещения характеризуются повышенной влажностью из-за контакта с грунтом и ограниченного естественного воздухообмена. Требуется принудительная вентиляция с производительностью 1-2 крат/ч для жилых подвалов и 0,5-1 крат/ч для технических помещений.
Предотвращение накопления радона и других почвенных газов
Радон поступает из грунта через неплотности в фундаменте и может накапливаться в подвальных помещениях до опасных концентраций. Вытяжная вентиляция должна создавать небольшое разрежение 2-5 Па для предотвращения поступления почвенных газов.
Осушение воздуха в цокольных этажах и подвалах
Влажность в подвальных помещениях может достигать 80-90%, что требует интенсивного воздухообмена или применения осушителей воздуха. Производительность осушителя выбирается из расчета 0,3-0,5 л/сутки на 1 м² площади помещения.
