Вентиляция газовой котельной: как пройти проверку газовщиков с первого раза

Подключение газа — это долгожданное событие для любого владельца частного дома, которое часто омрачается бюрократическим адом и строгими проверками. Инспектор газовой службы (будь то Мособлгаз или местный Горгаз) может отказать в пуске голубого топлива из-за любой мелочи, но чаще всего камнем преткновения становится вентиляция газовой котельной. Почему труба не того диаметра? Где приток? Почему нет акта ВДПО? В этой статье мы без сложной терминологии разберем, как сделать систему воздухообмена, которая не только удовлетворит инспектора, но и обеспечит вашу безопасность.

Зачем нужна вентиляция в котельной: безопасность и требования закона

Многие воспринимают требования газовщиков как придирки. Однако вентиляция в котельной с газовым котлом — это вопрос жизни и смерти. Газ — топливо взрывоопасное и токсичное при неполном сгорании.

Разница между дымоходом и вентканалом: почему это не одно и то же

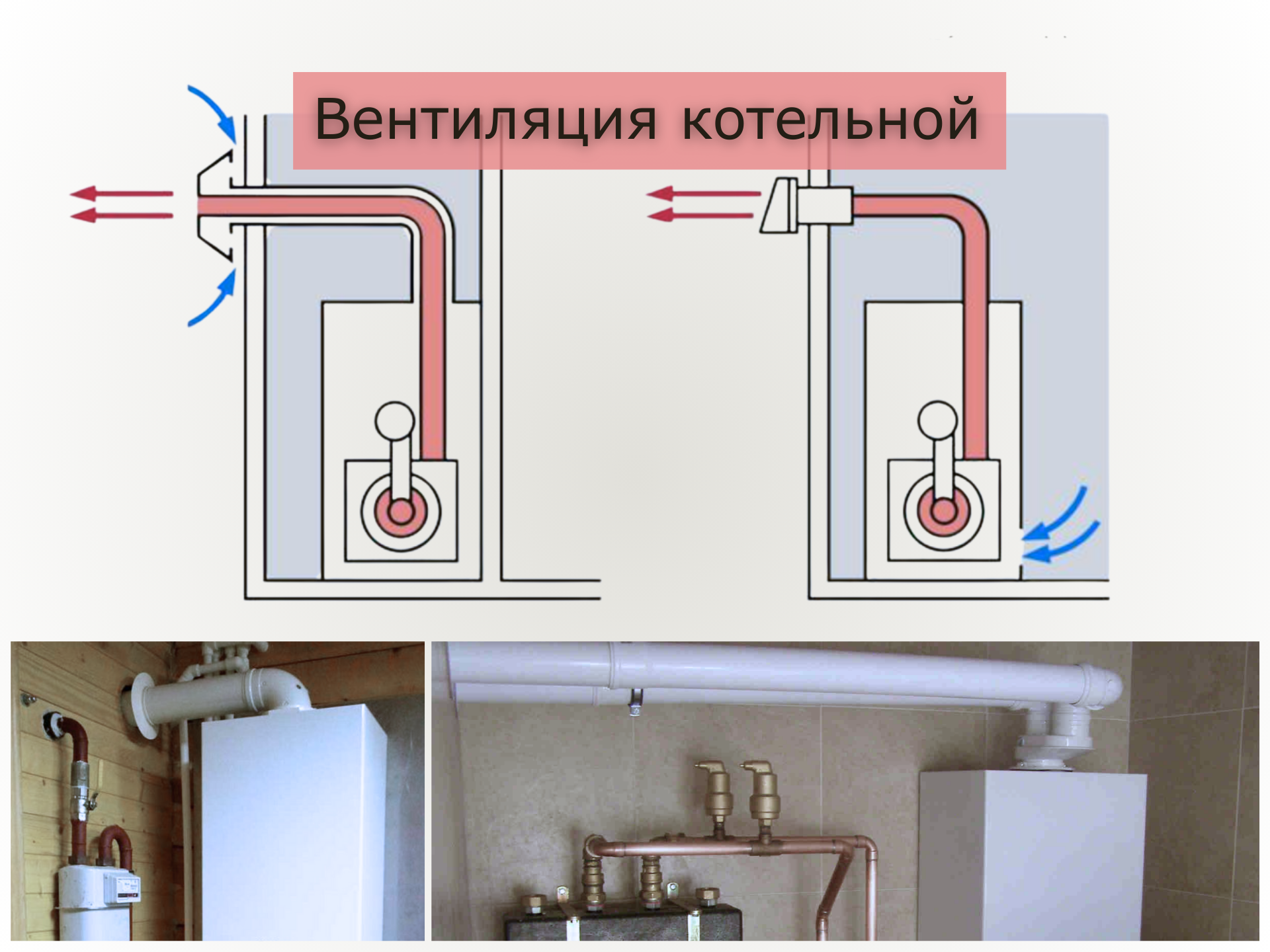

Главная ошибка новичков — путать эти понятия. Дымоход (например, коаксиальный или сэндвич-труба) удаляет продукты сгорания непосредственно от котла. Вентиляция (вытяжка и приточка) обслуживает само помещение. Даже если у вас турбированный котел с закрытой камерой сгорания, который берет воздух с улицы, вентиляция помещения котельной обязательна. Она нужна на случай утечки газа.

Опасность угарного газа и роль воздухообмена в предотвращении взрыва

Природный газ (метан) легче воздуха и при утечке скапливается под потолком. Если вытяжки нет, образуется гремучая смесь, способная взорваться от искры выключателя. Угарный газ (CO) еще коварнее — он не имеет запаха и цвета, но смертельно опасен. Правильная вытяжная вентиляция газовой котельной должна постоянно удалять этот "балласт" наружу, даже когда котел выключен.

Почему котел «задыхается» без притока: влияние на КПД и расход газа

Для горения нужен кислород. Если у вас стоит котел с атмосферной горелкой (открытая камера сгорания), он забирает воздух прямо из комнаты. Если приточная вентиляция в газовой котельной отсутствует, котел быстро выжигает кислород, пламя становится вялым (желтым вместо синего), КПД падает, а расход газа растет. В худшем случае возникает обратная тяга — дым идет в дом.

Нормативная база 2025: СНиПы, СП и требования газовщиков

Все требования регламентируются СП 42-101-2003 и СП 402.1325800.2018. Инспекторы проверяют соответствие именно этим документам.

Главное правило: трехкратный воздухообмен в час

Это «золотой стандарт». За один час воздух в помещении теплогенераторной должен полностью смениться три раза. Плюс к этому нужно добавить объем воздуха, необходимый для горения газа (для атмосферных котлов).

Требования к помещению котельной (теплогенераторной) в частном доме

• Высота потолков не менее 2.5 метра.
• Объем помещения не менее 15 м³.
• Наличие окна с форточкой (площадь остекления рассчитывается как 0.03 м² на 1 м³ объема).
• Дверь должна открываться наружу.

Специфика требований для котлов с открытой и закрытой камерой сгорания

Для турбированных котлов (закрытая камера) требования мягче: достаточно обеспечить только трехкратный обмен объема помещения. Для атмосферных котлов (открытая камера) к этому объему добавляется воздух на горение, что требует значительно большего сечения приточного клапана.

Естественная или принудительная вентиляция: что можно, а что нельзя

Самый частый спор: можно ли ставить вентилятор? Ответ — можно, но с большими оговорками.

Почему газовщики запрещают ставить вытяжные вентиляторы

Электрическая вытяжка в котельной — это риск. Если отключат свет, вентилятор остановится, и воздухообмен прекратится. А котел (особенно энергонезависимый) продолжит работать. Газ может скопиться. Кроме того, искра в двигателе вентилятора может стать детонатором при утечке.

Естественная вентиляция: принцип работы и преимущества для согласования

Идеальный вариант для частного дома — естественная вентиляция газовой котельной. Она работает за счет разницы температур и давления, без электричества. Газовщики принимают такие системы без вопросов. Основа — вертикальная вытяжная шахта и приточное отверстие.

Когда допускается принудительная система: автоматика и клапаны-отсекатели

Если естественная тяга невозможна (например, котельная в подвале без шахты), допускается принудительная вентиляция. Но она должна быть продублирована резервной естественной вытяжкой. Обязательно наличие клапана-отсекателя (КТЗ), сблокированного с датчиком загазованности. При отключении света или обнаружении газа подача топлива перекрывается автоматически.

Расчет вентиляции газовой котельной: формулы и онлайн-калькулятор

Не нужно быть математиком, чтобы прикинуть диаметр трубы.

Как рассчитать диаметр трубы исходя из объема помещения

Формула проста: L = V * 3, где V — объем котельной (площадь * высота), L — необходимый воздухообмен (м³/ч). Далее подбираем сечение трубы, способное пропустить этот объем при скорости воздуха 1 м/с (для естественной вентиляции).

Таблица рекомендуемых диаметров (100, 125, 150 мм) для разных площадей

Для упрощения можно ориентироваться на стандартные значения:

• Котельная до 10 м² — труба Ø100-125 мм.
• Котельная 10-15 м² — труба Ø150 мм.
• Котельная более 15 м² — труба Ø200 мм или два канала.

Для точного подбора рекомендуем использовать вентиляционные трубы из нашего каталога.

Организация приточной вентиляции: откуда брать воздух

Вытяжка не будет работать, если в помещение не поступает свежий воздух. Вакуума быть не может.

Приток с улицы: стеновые клапаны (КИВ) и отверстия в стенах

Самый правильный способ — установить приточный клапан (КИВ) в стену. Это аккуратное устройство с фильтром и заслонкой. Например, популярные модели приточных клапанов обеспечивают достаточный приток и защищают от пыли. Отверстие бурится алмазной коронкой.

Приток из смежных помещений: переточные решетки и зазор под дверью

Если котельная внутри дома, воздух можно брать из коридора. Для этого в нижней части двери делают подрез (щель 2-3 см) или врезают переточную решетку. Площадь отверстия должна быть не менее 0.02 м².

Устройство вытяжной вентиляции: от потолка до крыши

Правильное расположение вытяжного отверстия: расстояние от потолка

Решетка вытяжки должна находиться максимально высоко, не ниже 20-30 см от потолка. Именно там скапливается самый теплый воздух и, в случае утечки, метан.

Выбор материала трубы: почему пластик — плохая идея для котельной

Газовщики категорически против дешевых белых пластиковых труб в котельных. Они горючие и накапливают статику. Используйте оцинкованную сталь, нержавейку или асбестоцементные трубы. Отличный вариант — готовые металлические воздуховоды.

Высота вентиляционной трубы относительно конька крыши

Чтобы была тяга, оголовок трубы должен быть выведен выше зоны ветрового подпора. Правило такое же, как для дымоходов: если труба ближе 1.5 м к коньку — она должна быть выше конька на 0.5 м.

Монтаж вентиляции в котельной своими руками: пошаговая инструкция

Утепление трубы: как избежать конденсата и обмерзания зимой

Самая частая проблема — конденсат, капающий с вентиляции обратно в котельную. Это происходит из-за того, что теплый влажный воздух остывает в холодной трубе на чердаке или улице. Решение — использование сэндвич-труб или качественное утепление канала минватой/пенофолом. Неутепленная труба зимой может полностью зарасти льдом (обмерзание), перекрыв тягу.

Установка дефлекторов и защитных зонтов

На верхушку трубы обязательно ставится зонт (колпак) для защиты от осадков. Для усиления тяги можно использовать дефлектор ЦАГИ или турбодефлектор, который крутится от ветра.

Чек-лист перед приходом инспектора: как гарантированно сдать котельную

Перед вызовом газовой службы проверьте себя:

1. Есть Акт первичного обследования вентканалов и дымоходов от лицензированной организации (ВДПО).
2. Есть тяга (лист бумаги прилипает к решетке при открытой форточке).
3. Диаметр трубы соответствует проекту (обычно не менее 150 мм).
4. Дверь открывается наружу, есть зазор снизу.
5. Вентканал герметичен и изолирован от жилых комнат.

Частые вопросы (FAQ)

Можно ли выводить вентиляцию котельной через стену (не на крышу)?

В большинстве случаев газовщики требуют вывод именно через крышу (вертикальный канал), так как это гарантирует естественную тягу. Вывод через стену возможен только при использовании принудительной вытяжки с автоматикой безопасности, что сложнее согласовать.

Нужна ли вентиляция для коаксиального котла?

Да, нужна. Коаксиальный дымоход обеспечивает работу котла, но не проветривание помещения. Общеобменная вентиляция обязательна.

Что делать, если в котельной опрокидывается тяга?

Обратная тяга (холод дует из вытяжки) возникает при недостатке притока. Откройте окно или клапан. Если не помогло — возможно, труба попала в зону ветрового подпора (слишком низкая) или на улице теплее, чем в доме (летом).
