Вентиляция бассейна удаляет воду, которая испаряется с зеркала: в зале частного дома с чашей 4×8 м это около 2 кг в час, пока вода спокойна, и до 4 раз больше при активном купании. Поэтому вентиляция в бассейне частного дома рассчитывается по влаге, а не по объёму помещения. Ниже — нормы, расчёт с примером, схема, выбор между рекуператором и осушителем и оборудование, из которого собирают систему вентиляции в бассейне.
- Относительная влажность в зале ванны по СП 310.1325800.2017 (с Изменением № 1) — 50–65 %, влагосодержание — не больше 17 г/кг сухого воздуха.
- Температура воздуха в зале — на 1–2 °C выше температуры воды; воздух +27 °C вместо +29 °C при воде +28 °C увеличивает испарение примерно на 20 %.
- Чаша 32 м² при воде +28 °C и воздухе +29 °C / 60 % испаряет 2,2 кг воды в час в покое и 0,2 кг — под плавающим покрытием.
- Для того же бассейна во время купания нужно около 540 м³/ч наружного воздуха зимой и больше 2 000 м³/ч жарким влажным летом.
- Точка росы воздуха +29 °C / 60 % — около +20,5 °C: стекло холоднее этой температуры запотевает.
Зачем бассейну отдельная вентиляция
Отдельная вентиляция нужна потому, что бассейн — постоянный источник пара: тёплая вода испаряется круглые сутки, даже когда в зале никого нет. Общая вентиляция дома рассчитана на дыхание людей и кухню, а не на десятки литров воды в сутки, и влага из зала расходится по комнатам, мансарде и перекрытиям. СП 310.1325800.2017 требует для зала ванны отдельные приточную и вытяжную системы; документ написан для плавательных бассейнов общественных зданий, а в частном доме его значения принимают как инженерный ориентир.
Сколько воды испаряется с зеркала бассейна
Испарение зависит от площади воды, разницы давлений водяного пара у поверхности и в воздухе зала и от того, насколько вода взволнована. При воде +28 °C и воздухе +29 °C с влажностью 60 % давление пара у воды — около 3 770 Па, в воздухе — около 2 400 Па. Чем больше эта разница, тем быстрее уходит вода.
Для чаши 4×8 м (32 м²) расчёт по методике немецкого стандарта VDI 2089 даёт:
| Режим | Коэффициент массообмена β, м/ч | Испарение, кг/ч | За сутки, л |
|---|---|---|---|
| Чаша под плавающим покрытием | 0,7 | 0,2 | 5 |
| Вода спокойна, в бассейне никого нет | 7 | 2,2 | 53 |
| Активное купание (верхняя оценка, значение для общественных бассейнов) | 28 | 8,8 | — |
В домашнем бассейне плавают один-два человека и недолго, поэтому реальное испарение при купании лежит между 2,2 и 8,8 кг/ч. Вентиляцию всё равно подбирают так, чтобы она справлялась с верхней оценкой: иначе после каждого заплыва окна будут мокрыми.
Конденсат, коррозия и запах хлора без воздухообмена
Пар, который не удалили, конденсируется на всём, что холоднее точки росы. Для воздуха +29 °C и 60 % это около +20,5 °C: зимой ниже этой температуры оказываются стёкла, откосы, металлические закладные, углы наружных стен и холодные участки перекрытия. Вторая проблема — хлорамины, летучие соединения хлора с органикой из воды: именно они дают запах «хлорки» и разъедают оцинковку, крепёж и электрику.
| Признак | Причина | Что сделать |
|---|---|---|
| Витражи и окна мокрые к утру | Стекло холоднее точки росы, приток не обдувает его | Подать приток снизу вдоль остекления, проверить влажность ночью |
| Запах хлора держится в зале и в доме | Мало наружного воздуха, зал не в разрежении | Увеличить подачу наружного воздуха, сделать вытяжку больше притока |
| Ржавчина на крепеже, решётках, закладных | Влажный воздух с хлорамином, оцинковка и чёрная сталь | Нержавеющие воздуховоды и крепёж, удаление воздуха из верхней зоны |
| Капает из воздуховода или с потолка | Трасса проходит через холодное перекрытие без теплоизоляции | Утеплить трассу, сделать уклон и отвод конденсата |
| В соседних комнатах влажно и душно | Воздух зала уходит в дом через двери и общую вентиляцию | Отдельная система для зала, разрежение, уплотнённая дверь |
Нормы воздухообмена и параметры воздуха в помещении бассейна
Вентиляция бассейна: нормы воздухообмена и параметры воздуха собраны в СП 310.1325800.2017 «Бассейны для плавания. Правила проектирования» с Изменением № 1 (приказ Минстроя России от 14.12.2021 № 930/пр): раздел 10.2 и приложение Г. Для зала ванны документ задаёт температуру, влажность, подвижность воздуха и минимум наружного воздуха на человека.
| Параметр зала ванны | Значение | Где в СП 310.1325800.2017 |
|---|---|---|
| Температура воздуха | на 1–2 °C выше температуры воды в ванне | приложение Г, таблица Г.1 |
| Относительная влажность | 50–65 % | п. 10.2.3 |
| Влагосодержание воздуха | не больше 17 г/кг | п. 10.2.3 |
| Подвижность воздуха | не больше 0,2 м/с | п. 10.2.2 |
| Наружный воздух | не менее 80 м³/ч на одного занимающегося | приложение Г, таблица Г.1 |
| Расчёт ограждающих конструкций | влажность 67 %, температура на 1–2 °C выше воды | п. 10.2.4 |
Температура воздуха относительно воды
Воздух держат на 1–2 °C теплее воды по двум причинам: человек, вышедший из воды, не мёрзнет, а испарение идёт медленнее. Тёплый воздух при той же относительной влажности содержит больше пара, и разница давлений у поверхности уменьшается. Для чаши 32 м² с водой +28 °C при воздухе +27 °C испаряется 2,6 кг/ч, при +29 °C — 2,2 кг/ч: два градуса дают разницу около 20 %.
Относительная влажность: днём и ночью
Диапазон 50–65 % — компромисс между испарением и конденсатом. Сухой воздух ускоряет испарение и охлаждает мокрую кожу, влажный быстрее выпадает на стёклах. При +29 °C верхняя граница 65 % даёт 16,4 г/кг, а при +30 °C те же 65 % — уже 17,4 г/кг и выходят за предел СП, поэтому в тёплом зале влажность держат ближе к 60 %. Ночью бассейн накрывают, испарение падает в 10 раз, и вентиляцию переводят в экономичный режим с тем же заданием влажности.
Скорость воздуха над чашей и у дорожек
Подвижность воздуха в зоне, где находятся люди, — не больше 0,2 м/с. Быстрый поток над водой усиливает испарение и вызывает ощущение сквозняка у мокрого человека. Поэтому приточные струи направляют на остекление и стены, а не на чашу и обходные дорожки, и подбирают решётки с низкой скоростью выхода воздуха.
Как рассчитать вентиляцию бассейна
Как рассчитать вентиляцию в бассейне: сначала найти, сколько воды испаряется в час, затем — сколько наружного воздуха нужно, чтобы эту воду унести при заданной влажности зала, и сравнить результат с минимумом наружного воздуха на человека. Расчёт делают для нескольких режимов: зима, межсезонье, лето, купание и покой.
Расчёт по влаговыделению: какие исходные данные нужны
- Площадь зеркала воды, м², и площадь зала с обходными дорожками.
- Температура воды и заданная температура воздуха (на 1–2 °C выше воды).
- Заданная влажность зала — 50–65 %, отсюда влагосодержание воздуха, г/кг.
- Режим: сколько человек купаются и сколько часов, есть ли покрытие на ночь, гидромассаж, противоток, водопад.
- Параметры наружного воздуха зимой и летом для своего региона.
- Площадь и тип остекления: от него зависят теплопотери и схема притока.
Количество воздуха находят так: испарение, г/ч, делят на разницу влагосодержания воздуха зала и наружного воздуха, г/кг, — получается расход в кг/ч; разделив на плотность воздуха (около 1,2 кг/м³), получают м³/ч.
Почему кратность воздухообмена для бассейна не подходит
Кратность воздухообмена в бассейне — плохая основа для расчёта: она привязана к объёму зала, а влага — к площади воды, температуре и сезону. Высокий зал над маленькой чашей по кратности получит лишний воздух, а низкий над большой — недостаточный. Кратность в СП 310.1325800.2017 приведена для раздевальных, душевых и вестибюлей; для зала ванны там стоит «не менее 80 м³/ч на занимающегося». Как кратность считают для жилых комнат, разобрано в статье какая должна быть кратность воздухообмена.
Пример расчёта для бассейна 4×8 м
Исходные данные: чаша 32 м², вода +28 °C, воздух зала +29 °C и 60 % (влагосодержание 15,1 г/кг), зал 6×10 м высотой 3 м (180 м³). Испарение — 2,2 кг/ч в покое и 8,8 кг/ч при активном купании.
| Наружный воздух | Влагосодержание, г/кг | Нужно воздуха в покое, м³/ч | Нужно воздуха при купании, м³/ч |
|---|---|---|---|
| Зима, −10 °C, 85 % | 1,4 | 134 | 537 |
| Межсезонье, +5 °C, 80 % | 4,3 | 171 | 684 |
| Лето, +20 °C, 60 % | 8,7 | 289 | 1 156 |
| Жаркое лето, +25 °C, 60 % | 11,9 | 572 | 2 289 |
Из таблицы видно главное: расход меняется в 17 раз в зависимости от сезона и режима. Кратность 2 для этого зала дала бы 360 м³/ч, кратность 3 — 540 м³/ч: зимой при купании это почти точно, а летом — в два-четыре раза меньше нужного. Минимум по СП для двух купающихся — 160 м³/ч наружного воздуха, и он нужен всегда, даже если влагу убирает осушитель. Поэтому вентилятор подбирают с регулированием расхода, а для жаркого лета закладывают осушение.
Онлайн-калькулятор или расчёт инженера
Расчёт вентиляции бассейна онлайн-калькулятором годится для первой прикидки: он даёт испарение и расход при одном наборе условий. Калькулятор не учитывает остекление, теплопотери, трассы воздуховодов, сопротивление сети и то, где поставить установку. Для проекта нужны все режимы из таблицы выше, подбор оборудования и аэродинамика сети; такой расчёт вентиляции делают инженеры по исходным данным заказчика.
Схема вентиляции бассейна: куда подавать воздух и откуда забирать
Рабочая схема вентиляции бассейна — приток снизу вдоль наружных стен и остекления, вытяжка из верхней зоны над чашей, вытяжка немного больше притока. Тёплый влажный воздух поднимается вверх и уходит в вытяжку, сухой приток обдувает холодные поверхности, а зал находится в небольшом разрежении относительно дома.
Приток снизу вдоль окон и витражей
Приточные решётки ставят в полу или в нижней части стены под остеклением и направляют струю вверх по стеклу. Струя нагревает внутреннюю поверхность стекла выше точки росы и не даёт воде выпасть. Если приток подан с потолка в центр зала, у витража остаётся холодный слой воздуха — именно там утром стоит конденсат.
Вытяжка из верхней зоны над чашей
Самый влажный и тёплый воздух собирается под потолком, поэтому вытяжные решётки ставят в верхней зоне, ближе к чаше и подальше от приточных. Если поставить вытяжку рядом с притоком, свежий воздух уйдёт в неё сразу, не перемешавшись с влажным, и система будет работать вхолостую.
Разрежение: почему влажный воздух не должен уходить в дом
Вытяжку настраивают немного больше притока, и зал работает в разрежении: воздух из дома слегка подтекает в бассейн, а не наоборот. Без этого пар и запах хлора через дверь и щели расходятся по коридору, спальням и мансарде. По той же причине вытяжку из зала нельзя подключать к общей вентиляции дома.
Воздуховоды в перекрытии: теплоизоляция и отвод конденсата
Вытяжной воздуховод несёт воздух с точкой росы около +20 °C: на холодном чердаке или в неутеплённом перекрытии он конденсирует воду внутри и снаружи. Трассу через холодные зоны утепляют с пароизоляцией, делают уклон к точке отвода конденсата, а горизонтальные участки сокращают. Стыки уплотняют: влажный воздух, просочившийся в утеплитель перекрытия, мочит его изнутри.
Какую систему выбрать для бассейна
Для домашнего бассейна используют три решения: приточно-вытяжную вентиляцию для бассейна без рекуперации, её же с рекуператором и вентиляцию вместе с осушителем. Выбор зависит от площади воды, климата и того, сколько тепла готовы тратить на подогрев свежего воздуха.
| Решение | Как убирает влагу | Плюсы | Ограничения |
|---|---|---|---|
| Приток и вытяжка без рекуперации | Заменяет влажный воздух наружным | Простая схема, меньше оборудования | Всё тепло вытяжного воздуха уходит на улицу; летом в жару не справляется |
| Приток и вытяжка с рекуператором | То же, но тепло вытяжки подогревает приток | Меньше затраты на подогрев зимой | Нужна защита теплообменника от обмерзания; летом ограничения те же |
| Вентиляция и осушитель | Осушитель конденсирует влагу, вентиляция подаёт наружный воздух по норме | Работает при любой погоде, наружного воздуха нужно меньше | Отдельный аппарат и электропитание; хлорамины удаляет только вентиляция |
Приточно-вытяжная система без рекуперации
Система подаёт подогретый наружный воздух и удаляет влажный. Зимой наружный воздух очень сухой, и небольшого расхода хватает, но весь этот воздух приходится греть с мороза до +29 °C.
Когда её достаточно
Схема без рекуперации оправдана для маленькой чаши, бассейна, который накрывают и используют нерегулярно, и для зала, где летом можно открыть окна. Для бассейна, который работает круглый год, тепло вытяжного воздуха теряется каждый час, и рекуперация окупает дополнительный узел.
Вентиляция для бассейна с рекуперацией
Вентиляция для бассейна с рекуперацией передаёт тепло вытяжного воздуха приточному через теплообменник: потоки не смешиваются, а свежий воздух приходит в нагреватель уже тёплым. Для бассейна это особенно выгодно, потому что вытяжной воздух тёплый (+29 °C) и несёт много скрытой теплоты пара. Как устроены приточно-вытяжные установки с рекуператором вообще, разобрано в статье о приточно-вытяжной вентиляции с рекуперацией.
Пластинчатый или роторный рекуператор во влажном воздухе
Для бассейна выбирают рекуператор, который передаёт тепло, но не влагу: пластинчатый или рекуператор с промежуточным теплоносителем. Роторный теплообменник часть влаги возвращает в приток — в жилом доме это плюс, а в бассейне минус: влага, которую только что удалили, приходит обратно. Корпус и теплообменник установки должны быть рассчитаны на влажный воздух с хлором и иметь поддон с дренажём.
Обмерзание теплообменника зимой
Вытяжной воздух зала остывает в теплообменнике ниже точки росы (+20,5 °C), и из него выпадает много конденсата. В мороз холодная сторона теплообменника опускается ниже нуля, конденсат замерзает и перекрывает каналы. Защита — преднагрев наружного воздуха, байпас или снижение притока по датчику давления; без неё установка зимой теряет расход именно тогда, когда тепло дороже всего.
Осушитель воздуха: вместо вентиляции или вместе с ней
Осушитель охлаждает воздух зала ниже точки росы, собирает воду и возвращает воздух подогретым. Он работает при любой погоде, в том числе жарким влажным летом, когда наружный воздух почти не суше воздуха зала (11,9 против 15,1 г/кг в примере выше). Осушитель не заменяет вентиляцию: он не подаёт кислород и не удаляет хлорамины, поэтому наружный воздух по норме — 80 м³/ч на купающегося — нужен всё равно.
Оборудование для вентиляции бассейна
Оборудование для вентиляции бассейна — это приточно-вытяжная установка или вентиляторы с нагревателем, рекуператор, осушитель, автоматика по влажности, сеть воздуховодов, шумоглушители и решётки. Всё, что стоит в зале и в вытяжной трассе, работает во влажном воздухе с соединениями хлора, поэтому материалы выбирают под эту среду.
Воздуховоды: нержавеющая сталь или оцинковка

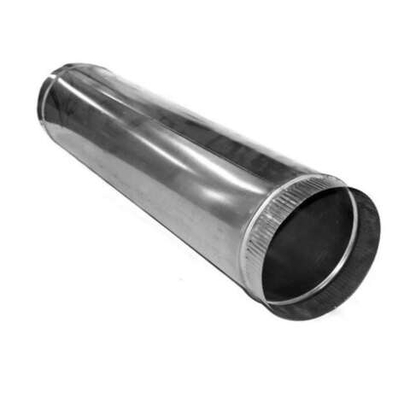

Вытяжную трассу из зала и участки, где выпадает конденсат, делают из нержавеющей стали: оцинковка в хлорированной влажной среде теряет цинковый слой и ржавеет на стыках. В каталоге есть круглые воздуховоды из нержавеющей стали и прямоугольные нержавеющие воздуховоды из стали AISI 430; марку стали для зала с хлорированной водой согласуют с проектировщиком. Приточную трассу до решёток в зале, если она проходит в тёплой сухой зоне, можно делать из оцинковки.
Решётки и диффузоры у витражей
Приточные решётки под остеклением — линейные или щелевые, по длине витража, с направлением струи вверх по стеклу. Скорость на выходе подбирают так, чтобы в зоне людей подвижность воздуха не превышала 0,2 м/с. Решётки и крепёж в зале — из материалов, которые не ржавеют во влажной хлорированной среде.
Вентиляторы и шумоглушители
Установка и вентиляторы бассейна часто стоят в техническом помещении рядом с залом, и шум вентилятора идёт по воздуховоду в зал и в дом. Круглые шумоглушители ставят на приточном и вытяжном воздуховодах сразу после установки. Вытяжку из душевой и раздевалки у бассейна делают отдельно от зала, обычно канальным вытяжным вентилятором.
Автоматика: датчик влажности и ночной режим под покрытием
Автоматика держит заданную влажность и температуру, а не постоянный расход. Гигростат в вытяжном воздуховоде или в зале увеличивает расход или включает осушитель, когда влажность растёт; ночью, когда чаша накрыта, система переходит на малую скорость. Без датчика влажности вентиляция либо гоняет лишний воздух и тратит тепло, либо не успевает за купанием.
Вентиляция в бассейне частного дома своими руками: что можно сделать самому
Вентиляция в бассейне частного дома своими руками возможна в части монтажа: трассы, решётки, утепление воздуховодов. Расчёт режимов, подбор установки с рекуператором или осушителем и настройка автоматики требуют инженерного расчёта: ошибка видна только зимой, когда конденсат уже в перекрытии.
Что можно смонтировать самостоятельно
- Воздуховоды по готовой схеме: подвес, соединение, герметизация стыков.
- Теплоизоляцию трасс в холодных зонах с пароизоляцией.
- Решётки притока под остеклением и вытяжные решётки в верхней зоне.
- Шумоглушители, обратные и дроссель-клапаны на прямых участках.
Что лучше доверить инженеру
- Расчёт испарения и расхода воздуха для всех режимов.
- Подбор установки, рекуператора, осушителя и нагревателя.
- Аэродинамический расчёт сети: сечения, скорости, сопротивление.
- Автоматику по влажности, защиту рекуператора от обмерзания, электрическое подключение во влажном помещении.
Порядок монтажа вентиляции над бассейном
Монтаж вентиляции над бассейном своими руками идёт в той же последовательности, что и у монтажной бригады:
- Получить расчёт и схему с расходами, сечениями и местами решёток.
- До чистовой отделки проложить трассы в перекрытии и стенах, сделать уклон к отводу конденсата.
- Утеплить воздуховоды в холодных зонах и заклеить швы пароизоляции.
- Установить установку, шумоглушители и клапаны, подключить дренаж поддона.
- Поставить решётки, проверить направление струй на остекление.
- Запустить систему, замерить расходы и проверить влажность в зале днём и ночью.
Баня с бассейном и бассейн в цокольном этаже
Бассейн в бане и бассейн в подвале — частые варианты в частном доме, и у каждого своя особенность: в бане рядом стоят парная и мойка, в подвале нет окон и холодные стены в грунте.
Вентиляция в бане с бассейном: парная отдельно от зала
Вентиляция в бане с бассейном строится как две независимые системы: парная со своим притоком и вытяжкой и зал бассейна со своей схемой. Если объединить их, пар из парной уйдёт в зал, а влажный воздух зала — в парную и под печь. Как устроить вентиляцию самой парной, помывочной и подачу воздуха к печи, разобрано в статье вентиляция в бане, в парилке, помывочной и под печь.
Бассейн в подвале или цокольном этаже
В подвале естественной вентиляции почти нет, а стены в грунте холоднее точки росы зала круглый год. Вытяжка здесь только механическая, приток подогревают, а стены утепляют снаружи, чтобы их внутренняя поверхность была теплее +20 °C. Установку удобно ставить в соседнем техническом помещении: так трассы получаются короткими.
Частые ошибки при вентиляции бассейна
- Расчёт по кратности: летом при купании воздуха не хватает в два-четыре раза.
- Вытяжка зала подключена к общей вентиляции дома — запах хлора и влага расходятся по комнатам.
- Приток с потолка в центр зала — витражи остаются холодными и мокрыми.
- Приток и вытяжка рядом — свежий воздух уходит сразу, не смешавшись.
- Оцинкованные воздуховоды в вытяжке зала без защиты — коррозия на стыках через несколько сезонов.
- Неутеплённая трасса через холодный чердак — вода капает из воздуховода.
- Роторный рекуператор без осушения — влага возвращается в зал.
- Нет покрытия на ночь — система всю ночь удаляет в 10 раз больше воды, чем нужно.
- Осушитель без притока — влажность в норме, но воздух спёртый и пахнет хлором.
Частые вопросы о вентиляции бассейна
Можно ли обойтись без вентиляции, если накрывать бассейн?
Нет. Покрытие уменьшает испарение примерно в 10 раз, но вода испаряется и во время купания, и через края покрытия, а наружный воздух для людей нужен всегда.
Можно ли подключить вытяжку бассейна к общей вентиляции дома?
Нет. Зал должен работать в разрежении со своей вытяжкой; общий канал разнесёт влагу и запах хлора по дому, а в холодных участках общей системы выпадет конденсат.
Нужен ли осушитель, если есть рекуператор?
Да, если бассейном пользуются летом. В жару наружный воздух почти такой же влажный, как воздух зала, и вентиляция с рекуператором не удержит 60 % без большого расхода; осушитель убирает влагу при любой погоде.
Почему запотевают окна у бассейна?
Потому что стекло холоднее точки росы воздуха зала — около +20,5 °C при +29 °C и 60 %. Помогает приток снизу вдоль остекления и влажность не выше 60 %.
Можно ли использовать оцинкованные воздуховоды?
Да, но только там, где нет влажного воздуха зала: в приточной трассе в тёплой сухой зоне. Вытяжку из зала и участки с конденсатом делают из нержавеющей стали.
Должна ли вентиляция бассейна работать ночью?
Да. Вода испаряется круглые сутки; ночью под покрытием система работает на малой скорости по датчику влажности, а не выключается.
Какая влажность должна быть в помещении бассейна?
50–65 % по СП 310.1325800.2017, при этом влагосодержание не выше 17 г/кг. Для зала с воздухом +29–30 °C практичнее держать около 60 %.
Вывод инженера
Вывод инженера: вентиляцию бассейна считают по испарению с площади воды для зимы, лета, купания и покоя, а не по объёму зала. Приток подают снизу на остекление, вытяжку забирают сверху над чашей и держат зал в разрежении; вытяжную трассу делают из нержавеющей стали и утепляют в холодных зонах. Рекуператор снижает затраты на тепло зимой, осушитель нужен для жаркого лета, а покрытие на ночь в 10 раз уменьшает работу всей системы. Нержавеющие воздуховоды, шумоглушители и вентиляторы для вытяжки подсобных помещений есть в каталоге «Вентиляция | Мерес»; фасонные изделия под размеры трассы изготавливают по чертежам.
