Летняя жара превращает вентиляционную шахту в бесполезную трубу, через которую едва движется воздух. Проблема особенно остро стоит в многоквартирных домах, где жители верхних этажей страдают от духоты и застоя воздуха. Понимание физических процессов работы вентшахты и знание эффективных методов усиления тяги поможет создать комфортный микроклимат даже в самые жаркие дни.

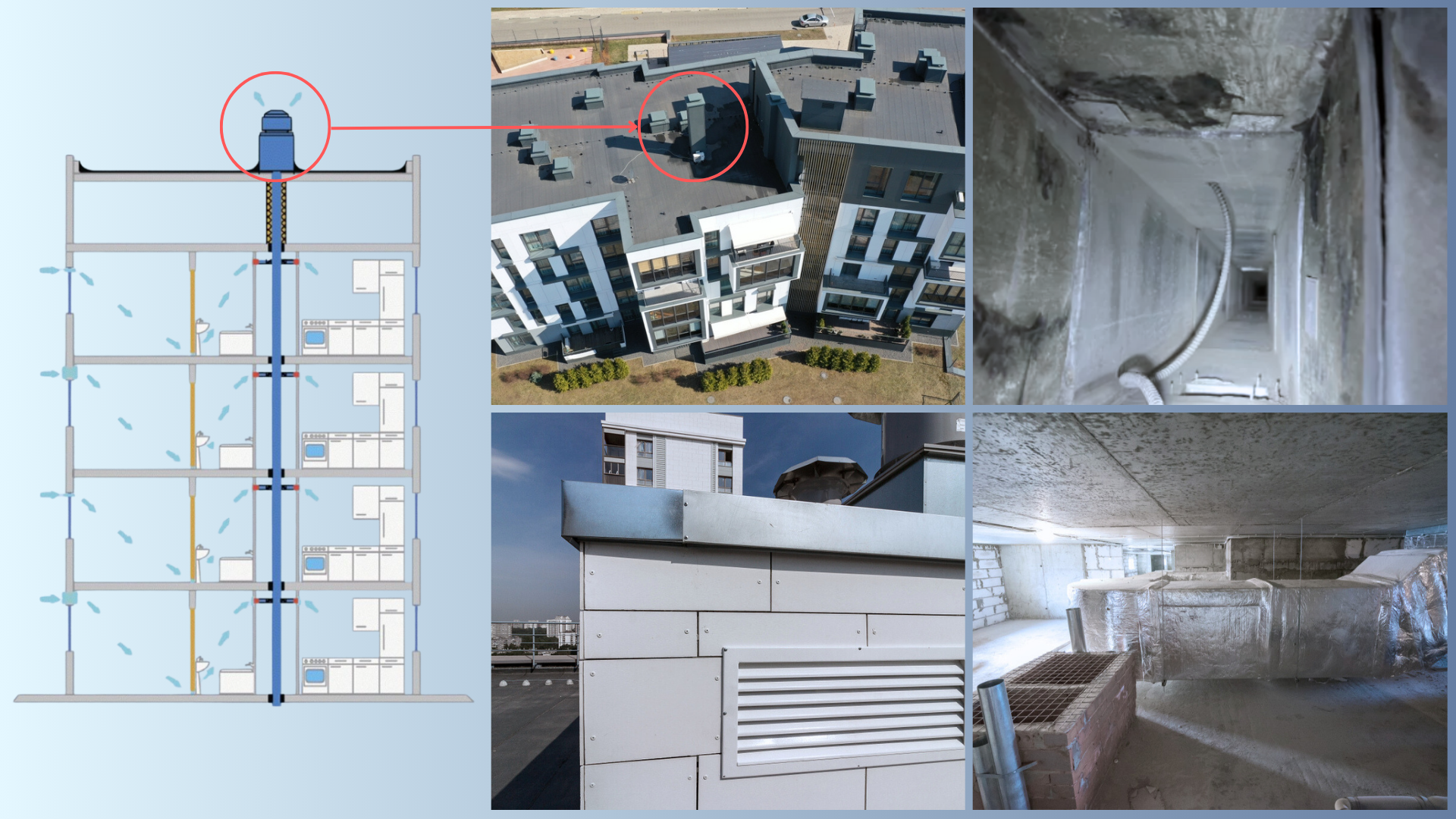

Принципы работы вентиляционной шахты и физика естественной тяги
Устройство вентшахты основано на фундаментальных законах физики, которые определяют движение воздушных масс в вертикальных каналах. Понимание этих принципов критически важно для правильной диагностики проблем и выбора оптимальных решений по усилению тяги.
Устройство вентшахты: конструктивные элементы и материалы
Современная вентиляционная шахта представляет собой сложную инженерную систему, состоящую из множества взаимосвязанных элементов. Основу конструкции составляет вертикальный канал, который обеспечивает движение воздуха от помещений к выходу на кровлю.
Основные компоненты вентиляционного канала и их функции
Главными элементами вентшахты являются воздуховоды, которые формируют непрерывный путь для воздушного потока. В многоквартирном доме система включает индивидуальные каналы от каждой квартиры и общий сборный коллектор. Вентиляционные решетки в помещениях регулируют расход воздуха и защищают от попадания посторонних предметов.
Критически важным элементом является переходная зона между индивидуальными каналами и общей вентиляционной шахтой. Неправильное устройство вентшахты в этой области часто становится причиной перетекания воздуха между квартирами и снижения общей эффективности системы.
Влияние диаметра и высоты шахты на производительность системы
Диаметр вентиляционного канала напрямую влияет на его пропускную способность. Согласно законам аэродинамики, производительность системы пропорциональна квадрату диаметра канала. Увеличение диаметра с 150 до 200 мм повышает пропускную способность почти в 1,8 раза.
Высота шахты определяет величину естественного перепада давления, который создает движущую силу для воздуха. Каждый дополнительный метр высоты увеличивает тягу примерно на 4 Па при разности температур 20°C. Для эффективной работы вентиляционной шахты в многоквартирном доме минимальная высота должна составлять не менее 5 метров.
Материалы изготовления: кирпичная кладка, оцинкованная сталь, пластиковые трубы
Традиционные кирпичные вентшахты обладают высокой тепловой инерцией, что стабилизирует работу системы при колебаниях наружной температуры. Однако шероховатая внутренняя поверхность кирпича создает дополнительное аэродинамическое сопротивление, снижающее эффективность вентиляции.
Современные решения на основе оцинкованной стали обеспечивают гладкую внутреннюю поверхность и минимальное сопротивление воздушному потоку. Пластиковые системы отличаются легкостью монтажа и коррозионной стойкостью, но требуют дополнительной теплоизоляции для предотвращения конденсации.
Физические законы создания естественной тяги
Естественная тяга в вентиляционной шахте возникает благодаря разности плотностей теплого и холодного воздуха. Этот процесс подчиняется фундаментальным законам термодинамики и гидростатики.
Роль температурной разности в формировании подъемной силы
Температурная разность между воздухом в помещении и наружным воздухом создает движущую силу естественной вентиляции. При нагревании воздух расширяется, его плотность воздуха уменьшается, что приводит к возникновению подъемной силы. Величина этой силы прямо пропорциональна разности температур и высоте столба воздуха.
Расчет тягового давления выполняется по формуле: P = g × H × (ρ₂ - ρ₁), где g - ускорение свободного падения, H - высота шахты, ρ₂ и ρ₁ - плотности холодного и теплого воздуха соответственно. При температурной разности 20°C и высоте 10 метров тяговое давление составляет около 8 Па.
Влияние плотности воздуха на интенсивность воздухообмена
Плотность воздуха изменяется не только от температуры, но и от влажности и атмосферного давления. Влажный воздух имеет меньшую плотность, чем сухой при той же температуре, что влияет на эффективность естественной вентиляции. В летний период высокая влажность дополнительно снижает подъемную силу и ослабляет тягу.
Изменения атмосферного давления также влияют на работу вентшахты. При понижении давления (приближении циклона) тяга усиливается, при повышении - ослабевает. Эти колебания могут составлять до 15-20% от номинальной производительности системы.
Зависимость разрежения от высоты вентиляционного канала
Разрежение в вентиляционной шахте нарастает по мере увеличения высоты канала. На каждом этаже многоквартирного дома создается различное разрежение, что объясняет проблемы с вентиляцией на верхних этажах. Для компенсации этого эффекта применяют дифференцированные сечения каналов или дополнительные устройства усиления тяги.
Максимальное разрежение достигается в верхней части вентшахты, где скапливается наиболее легкий нагретый воздух. Правильное устройство вентшахты предусматривает плавное расширение сечения к верху для поддержания оптимальной скорости воздуха по всей высоте канала.
Аэродинамическое сопротивление и его влияние на скорость воздуха
Аэродинамическое сопротивление складывается из потерь на трение о стенки канала и местных сопротивлений в поворотах, сужениях и расширениях. Гладкие стенки современных воздуховодов снижают потери на трение в 2-3 раза по сравнению с кирпичными каналами.
Особое внимание требуется к местным сопротивлениям, которые могут составлять до 70% общих потерь давления. Каждый поворот под прямым углом эквивалентен 3-4 метрам прямого участка по сопротивлению. Оптимизация геометрии каналов позволяет существенно повысить производительность вентиляционной шахты.
Летние проблемы работы вентшахты: причины снижения эффективности
Летний период представляет наибольшие вызовы для естественной вентиляции. Минимальная температурная разность между помещением и улицей кардинально меняет условия работы вентиляционной шахты, часто приводя к полной остановке воздухообмена.
Температурные особенности летнего периода
В жаркие летние дни температура наружного воздуха может превышать температуру в помещениях, что создает обратные условия для естественной тяги. Особенно критична ситуация в подвалах и цокольных этажах, где температура воздуха остается относительно низкой.
Минимальная температурная разность между помещением и улицей
При температуре наружного воздуха 30°C и внутренней температуре 25°C температурная разность составляет всего 5°C. Это в 4 раза меньше типичной зимней разности в 20°C. Соответственно, тяговое давление снижается пропорционально, что делает естественную вентиляцию практически неэффективной.
Расчеты показывают, что для обеспечения минимально необходимого воздухообмена в летний период требуется температурная разность не менее 8-10°C. При меньших значениях скорость воздуха в каналах падает ниже 0,3 м/с, что недостаточно для эффективного удаления загрязнений.
Влияние нагрева кровли на работу вентиляционных каналов
Интенсивный солнечный нагрев кровли создает дополнительные проблемы для работы вентшахты. Металлическая кровля может нагреваться до 60-70°C, передавая тепло воздуху в верхней части вентиляционного канала. Это приводит к образованию тепловой "пробки", которая препятствует движению воздуха.
Особенно сильно этот эффект проявляется в многоквартирных домах с плоской кровлей и низкими вентиляционными выходами. Нагретый воздух над кровлей создает зону повышенного давления, которая "придавливает" естественную тягу и может вызвать обратную тягу.
Инверсия температур и возникновение обратной тяги
Обратная тяга - наиболее опасное явление в летней эксплуатации вентшахты. Она возникает, когда температура наружного воздуха превышает внутреннюю температуру, особенно в утренние часы после прохладной ночи. Холодный воздух начинает опускаться по вентиляционным каналам, принося с собой запахи и загрязнения с кровли.
Инверсия температур особенно характерна для подвалов и цокольных этажей, где температура воздуха на 5-8°C ниже наружной. В таких условиях естественная вентиляция не только прекращается, но и работает в обратном направлении, ухудшая качество воздуха в помещениях.
Атмосферные факторы, влияющие на тягу летом
Летние погодные условия создают дополнительные препятствия для эффективной работы естественной вентиляции. Высокое атмосферное давление, переменные ветры и повышенная влажность существенно влияют на производительность вентиляционной шахты.
Изменение атмосферного давления в теплое время года
Летом атмосферное давление обычно выше зимних значений, что дополнительно снижает эффективность естественной тяги. Высокое давление "сжимает" воздушный столб в вентшахте, уменьшая разрежение и замедляя движение воздуха.
Суточные колебания давления летом могут достигать 5-8 гПа, что эквивалентно изменению тяги на 15-20%. Антициклональная погода с высоким давлением практически полностью останавливает естественную вентиляцию, требуя применения дополнительных устройств усиления тяги.
Ветровое воздействие на выходы вентиляционных шахт
Ветровое воздействие может как усиливать, так и ослаблять тягу в зависимости от направления и интенсивности. Боковой ветер создает разрежение с подветренной стороны выхода вентшахты, усиливая тягу. Однако встречный ветер создает подпор, который может полностью остановить движение воздуха или вызвать обратную тягу.
Летние ветры часто имеют переменное направление и небольшую скорость, что делает их влияние непредсказуемым. Установка турбодефлекторов позволяет стабилизировать работу системы независимо от направления ветра.
Влияние влажности воздуха на плотность воздушных масс
Высокая влажность летнего воздуха снижает его плотность, что уменьшает подъемную силу и ослабляет естественную тягу. Влажный воздух при температуре 30°C и относительной влажности 80% имеет плотность на 2-3% меньше сухого воздуха при той же температуре.
Этот эффект особенно заметен в прибрежных районах и регионах с высокой влажностью. Дополнительное снижение тяги от влажности может составлять 10-15% от и без того низких летних значений, делая естественную вентиляцию практически неработоспособной.
Специфика работы вентиляции в многоквартирном доме летом
Многоквартирный дом представляет особые вызовы для летней вентиляции из-за сложной системы взаимосвязанных каналов и различных условий на разных этажах.
Проблемы общих вентиляционных каналов в жаркую погоду
Общие вентиляционные каналы в многоквартирном доме создают условия для перетекания воздуха между квартирами при слабой тяге. Летом, когда естественная тяга минимальна, воздух может двигаться горизонтально между этажами вместо вертикального движения к выходу.
Особенно проблематична ситуация на верхних этажах, где разрежение минимально. Жители этих этажей часто сталкиваются с проникновением запахов из нижних квартир через общую вентшахту. Решением может стать установка турбодефлектора на крыше многоквартирного дома для создания дополнительного разрежения.
Влияние работы кондиционеров на естественную циркуляцию
Массовое использование кондиционеров в летний период существенно влияет на работу естественной вентиляции. Кондиционеры создают избыточное давление в помещениях, препятствуя естественному притоку воздуха через неплотности ограждающих конструкций.
Одновременно кондиционеры снижают температуру воздуха в помещениях, уменьшая температурную разность с наружным воздухом. Это дополнительно ослабляет естественную тягу и может потребовать установки вытяжных вентиляторов для обеспечения необходимого воздухообмена.
Особенности вентиляции подвала и цокольного этажа
Подвалы и цокольные этажи наиболее сильно страдают от летних проблем вентиляции. Температура воздуха в этих помещениях обычно на 8-12°C ниже наружной, что создает условия для обратной тяги и застоя воздуха.
Высокая влажность подземных помещений усугубляет проблему, создавая условия для развития плесени и грибка. Эффективное решение требует применения принудительной вентиляции с использованием вытяжных вентиляторов и организации принудительного притока через приточные клапаны.
Как усилить тягу в вентиляционной системе: эффективные методы
Существует множество проверенных способов усиления тяги в вентиляционной шахте. Выбор оптимального метода зависит от конкретных условий эксплуатации, технических возможностей и экономических факторов.
Конструктивные способы улучшения тяги
Конструктивные методы усиления тяги направлены на оптимизацию геометрических параметров вентшахты и устранение факторов, препятствующих свободному движению воздуха.
Увеличение высоты шахты для повышения перепада давления
Увеличение высоты шахты - наиболее эффективный способ усиления естественной тяги. Каждый дополнительный метр высоты увеличивает тяговое давление пропорционально температурной разности. При разности температур 10°C дополнительный метр высоты дает прирост тяги около 1,2 Па.
Практическая реализация этого метода может включать надстройку вентшахты или установку дополнительных секций воздуховода. Важно обеспечить устойчивость конструкции к ветровым нагрузкам и правильно выполнить гидроизоляцию соединений.
Оптимизация диаметра вентканала под расчетный расход воздуха
Правильный выбор диаметра вентиляционного канала критически важен для эффективной работы системы. Заниженный диаметр создает избыточное аэродинамическое сопротивление, а завышенный - снижает скорость воздуха ниже критических значений.
Оптимальная скорость воздуха в главном стволе вентшахты должна составлять 0,5-1,0 м/с для обеспечения устойчивого движения и самоочищения канала. Расчет диаметра выполняется по формуле: D = √(4×Q/(π×v)), где Q - расход воздуха, v - скорость воздуха.
Устранение препятствий и засоров в вентиляционных каналах
Засоры и препятствия в вентиляционной шахте могут снижать ее производительность на 30-50%. Типичные проблемы включают скопления пыли, строительного мусора, птичьи гнезда и наледь в зимний период.
Регулярная очистка каналов должна выполняться специализированными службами с использованием профессионального оборудования. Периодичность очистки зависит от интенсивности эксплуатации и составляет 1-3 года для жилых зданий.
Герметизация соединений для предотвращения утечек
Негерметичность соединений в вентшахте приводит к подсосу воздуха и снижению тяги. Особенно критичны утечки в верхней части канала, где разрежение максимально. Даже небольшие неплотности могут снизить эффективность системы на 15-20%.
Герметизация выполняется специальными мастиками и герметиками, устойчивыми к температурным колебаниям и влажности. Особое внимание требуется к местам прохода вентшахты через перекрытия и кровлю.
Установка дефлекторов и турбодефлекторов
Дефлекторы и турбодефлекторы - наиболее популярные устройства для усиления тяги, использующие энергию ветра для создания дополнительного разрежения на выходе вентшахты.
Принцип работы статических дефлекторов ЦАГИ
Статический дефлектор ЦАГИ создает разрежение за счет обтекания воздушным потоком специально профилированного корпуса. При скорости ветра 3-5 м/с дефлектор создает дополнительное разрежение 5-15 Па, что эквивалентно увеличению высоты шахты на 3-8 метров.
Эффективность дефлектора зависит от правильного выбора типоразмера и качества изготовления. Недостатком статических дефлекторов является зависимость от направления ветра - при встречном ветре они могут создавать подпор и ухудшать тягу.

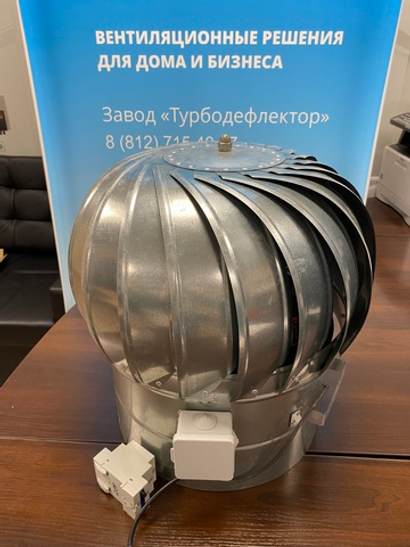

Преимущества ротационных турбодефлекторов
Турбодефлекторы работают независимо от направления ветра, создавая стабильное разрежение при любых погодных условиях. Вращающаяся головка создает центробежный эффект, который усиливает тягу даже при слабом ветре.
Современные турбодефлекторы могут увеличивать тягу на 20-40% по сравнению с обычным выходом вентшахты. Они особенно эффективны в летний период, когда естественная тяга минимальна, а ветровая активность повышена.
Выбор типа дефлектора в зависимости от условий эксплуатации
Выбор между статическим дефлектором и турбодефлектором зависит от климатических условий, высоты здания и интенсивности ветрового режима. В регионах с преобладающими ветрами одного направления эффективны статические дефлекторы, ориентированные по розе ветров.
Для многоквартирных домов с высокими требованиями к надежности предпочтительны турбодефлекторы с шарикоподшипниками, обеспечивающими длительную безотказную работу. В агрессивных условиях (морское побережье, промышленные зоны) применяются устройства из нержавеющей стали или с полимерным покрытием.
Принудительная вентиляция как альтернатива естественной тяге
При невозможности обеспечить достаточную естественную тягу применяется принудительная вентиляция с использованием электрических вентиляторов.
Установка вытяжных вентиляторов в вентиляционные каналы
Канальные вытяжные вентиляторы устанавливаются непосредственно в вентшахту и обеспечивают принудительное удаление воздуха независимо от погодных условий. Современные вентиляторы имеют низкое энергопотребление (15-50 Вт) и могут работать круглосуточно.
Правильный выбор производительности вентилятора критически важен - избыточная мощность может нарушить работу соседних каналов в многоквартирном доме. Расчетная производительность должна соответствовать нормативному воздухообмену для конкретного типа помещения.
Крышные вентиляторы для многоэтажных зданий
Крышные вентиляторы устанавливаются на выходе общей вентшахты и обслуживают всю систему здания. Они особенно эффективны для решения проблем слабой тяги на верхних этажах многоквартирного дома.
Мощность крышного вентилятора рассчитывается исходя из суммарного расхода воздуха всех обслуживаемых помещений с учетом аэродинамического сопротивления системы. Современные крышные вентиляторы оснащаются частотными преобразователями для регулирования производительности в зависимости от потребности.
Системы автоматического управления принудительной вентиляцией
Автоматические системы управления позволяют оптимизировать работу принудительной вентиляции в зависимости от реальных условий. Датчики качества воздуха, влажности и присутствия людей обеспечивают включение вентиляторов только при необходимости.
Интеллектуальные системы могут учитывать погодные условия, время суток и сезонные особенности для минимизации энергопотребления при поддержании комфортного микроклимата. Такие системы особенно эффективны в коммерческих зданиях с переменной нагрузкой.
Как усилить тягу летом: специальные решения для жаркого периода
Летний период требует особых подходов к усилению тяги, учитывающих специфику высоких температур и минимальной температурной разности.
Технические решения для летней эксплуатации
Специализированные технические решения позволяют поддерживать эффективную вентиляцию даже при неблагоприятных летних условиях.
Использование солнечной энергии для подогрева вентиляционных каналов
Солнечные коллекторы, установленные на вентшахте, используют энергию солнца для подогрева воздуха в канале и создания дополнительной температурной разности. Даже небольшой подогрев на 5-8°C может существенно усилить естественную тягу.
Простейший солнечный коллектор представляет собой металлический кожух черного цвета, установленный на южной стороне вентшахты. Более сложные системы включают селективные покрытия и теплоизоляцию для повышения эффективности.
Установка тепловых коллекторов на вентиляционные шахты
Специализированные тепловые коллекторы для вентиляции могут повышать температуру воздуха в канале на 15-25°C, создавая устойчивую тягу даже в самые жаркие дни. Коллекторы оснащаются автоматическими заслонками, которые отключают подогрев при достижении оптимальной тяги.
Эффективность тепловых коллекторов максимальна в ясную погоду и может обеспечивать воздухообмен на уровне 80-90% от зимних значений. Окупаемость таких систем составляет 3-5 лет за счет экономии на принудительной вентиляции.
Применение вентиляторов с регулируемой производительностью
Вентиляторы с частотным регулированием позволяют точно настраивать производительность в зависимости от текущих условий. Летом, когда естественная тяга минимальна, вентилятор работает на повышенной мощности, а в переходные периоды снижает обороты.
Современные системы управления могут автоматически определять необходимую мощность вентилятора на основе показаний датчиков скорости воздуха в канале. Это обеспечивает стабильный воздухообмен при минимальном энергопотреблении.
Оптимизация воздухообмена в помещениях
Правильная организация воздухообмена в помещениях может компенсировать недостатки естественной тяги в летний период.
Организация сквозного проветривания через окна и балконы
Сквозное проветривание в вечерние и ночные часы, когда температура наружного воздуха снижается, позволяет эффективно удалить накопленное за день тепло и загрязнения. Правильная организация воздушных потоков может обеспечить 5-8 кратный воздухообмен за 1-2 часа.
Для максимальной эффективности проветривания необходимо открывать окна на противоположных сторонах здания, создавая сквозной поток. В многоквартирных домах эффективно проветривание через лестничную клетку при открытых окнах на разных этажах.
Использование приточных клапанов для обеспечения притока воздуха
Приточные клапаны обеспечивают контролируемый приток наружного воздуха даже при закрытых окнах. Летом они позволяют подавать относительно прохладный воздух в утренние часы, создавая температурную разность для усиления тяги.
Современные приточные клапаны оснащаются фильтрами и регулируемыми заслонками, позволяющими точно дозировать приток воздуха. В жаркую погоду клапаны могут работать в режиме минимального притока для предотвращения поступления перегретого воздуха.
Координация работы естественной и механической вентиляции
Оптимальная стратегия летней вентиляции предусматривает комбинирование естественных и механических методов в зависимости от времени суток и погодных условий. Днем, при высокой температуре наружного воздуха, работает принудительная вентиляция с минимальным притоком.
Вечером и ночью, когда температура снижается, система переходит на естественную вентиляцию с максимальным использованием сквозного проветривания. Автоматические системы управления могут выполнять переключение режимов без участия пользователя.
Специальные устройства для летнего периода
Ряд специализированных устройств разработан специально для решения проблем летней вентиляции.
Эжекторные устройства для создания дополнительного разрежения
Эжекторы используют энергию сжатого воздуха или воды для создания разрежения в вентшахте. Они особенно эффективны в условиях полного отсутствия естественной тяги и могут работать независимо от ветра и температуры.
Водяные эжекторы используют давление водопроводной сети и не требуют электропитания. Их производительность составляет 50-200 м³/ч при расходе воды 0,5-2 л/мин. Воздушные эжекторы более мощные, но требуют компрессорного оборудования.
Вентиляторы с датчиками температуры и влажности
Интеллектуальные вытяжные вентиляторы с встроенными датчиками автоматически регулируют производительность в зависимости от параметров воздуха. При повышении температуры или влажности выше заданных значений вентилятор увеличивает обороты.
Такие системы особенно эффективны в санузлах и кухнях, где периодически возникают пиковые нагрузки по влаговыделению. Датчики движения позволяют включать вентилятор только при присутствии людей, экономя электроэнергию.
Системы испарительного охлаждения для усиления конвекции
Испарительные охладители, установленные в нижней части вентшахты, снижают температуру воздуха и увеличивают его плотность, усиливая естественную конвекцию. Эффект охлаждения может достигать 8-12°C при низкой влажности наружного воздуха.
Системы испарительного охлаждения особенно эффективны в сухом климате и могут обеспечивать стабильную тягу даже при температуре наружного воздуха выше внутренней. Расход воды составляет 2-5 л/ч на 1000 м³ воздуха.
Установка турбодефлектора на крыше многоквартирного дома: практическое руководство
Установка турбодефлектора на крыше многоквартирного дома требует тщательной подготовки и соблюдения технологических требований для обеспечения эффективной и безопасной эксплуатации.
Подготовительные работы и проектирование
Качественная подготовка - залог успешной установки турбодефлектора на крыше многоквартирного дома и долговечной работы системы.
Обследование состояния существующих вентиляционных шахт
Перед началом работ необходимо провести детальное обследование состояния вентиляционной шахты. Проверяется целостность кладки, отсутствие трещин и разрушений, состояние гидроизоляции. Особое внимание уделяется верхней части вентшахты, где будет установлен турбодефлектор.
Измеряется внутренний диаметр канала, проверяется его геометрия и отклонения от вертикали. Неровности и сужения могут потребовать предварительного ремонта или установки переходных элементов. Также оценивается доступность места установки для проведения монтажных работ и последующего обслуживания.
Расчет необходимой производительности турбодефлекторов
Расчет производительности турбодефлектора выполняется исходя из нормативного воздухообмена обслуживаемых помещений. Для жилых комнат норма составляет 3 м³/ч на 1 м² площади, для кухонь - 60 м³/ч, для санузлов - 25 м³/ч.
Суммарный расход воздуха корректируется с учетом аэродинамического сопротивления системы и климатических условий. В летний период, когда естественная тяга минимальна, требуется увеличение расчетной производительности на 30-50% для компенсации неблагоприятных условий.
Согласование установки с управляющей компанией и жильцами
Установка турбодефлектора на крыше многоквартирного дома требует согласования с управляющей компанией и получения разрешения собственников помещений. Необходимо подготовить техническое обоснование, включающее расчеты эффективности и план размещения оборудования.
Важно учесть интересы всех жильцов, особенно проживающих на верхних этажах, которые получат максимальную выгоду от улучшения вентиляции. Стоимость работ обычно распределяется пропорционально долям собственности или количеству обслуживаемых помещений.
Выбор оптимального типа турбодефлектора для конкретных условий
Выбор турбодефлектора зависит от диаметра вентшахты, климатических условий и требований к долговечности. Для агрессивных условий (морское побережье, промышленные зоны) предпочтительны устройства из нержавеющей стали или с полимерным покрытием.
Важным фактором является тип подшипников - шарикоподшипники обеспечивают более длительную работу, но требуют периодического обслуживания. Втулочные подшипники дешевле, но имеют меньший ресурс. Для многоквартирных домов рекомендуются модели с усиленной конструкцией и увеличенным ресурсом.
Технология монтажа турбодефлекторов
Правильная технология монтажа обеспечивает надежность крепления и эффективную работу турбодефлектора в течение всего срока службы.
Подготовка кровли и вентиляционных выходов
Подготовка места установки включает очистку поверхности кровли от загрязнений, проверку состояния гидроизоляции и при необходимости ее восстановление. Верхний срез вентшахты должен быть ровным и перпендикулярным оси канала.
При установке на кирпичную вентшахту может потребоваться выравнивание верхнего ряда кладки цементным раствором. Металлические каналы обрезаются болгаркой с последующей зачисткой краев. Важно обеспечить соосность турбодефлектора и вентиляционного канала.
Установка переходных элементов и крепежных систем
Переходные элементы обеспечивают надежное соединение турбодефлектора с вентшахтой и компенсируют возможные несоответствия размеров. Монтажный фланец крепится к верхнему срезу канала анкерными болтами или саморезами в зависимости от материала вентшахты.
Особое внимание уделяется герметизации соединения для предотвращения подсоса воздуха и попадания атмосферных осадков. Используются специальные герметики, устойчивые к температурным колебаниям и ультрафиолетовому излучению.
Монтаж турбодефлектора с обеспечением герметичности
Турбодефлектор устанавливается на подготовленный фланец с использованием прокладок и герметизирующих материалов. Крепление выполняется болтами или хомутами согласно инструкции производителя. Важно обеспечить равномерную затяжку крепежа для предотвращения деформации корпуса.
После установки проверяется свободное вращение ротора и отсутствие задеваний о неподвижные части. Ротор должен начинать вращение при скорости ветра 1-2 м/с и работать плавно без вибраций и посторонних шумов.
Балансировка ротора и проверка свободного вращения
Правильная балансировка ротора критически важна для долговечной работы турбодефлектора. Дисбаланс приводит к повышенной вибрации, ускоренному износу подшипников и возможному разрушению конструкции.
Проверка балансировки выполняется путем ручного раскручивания ротора и наблюдения за характером его вращения. Качественно сбалансированный ротор вращается плавно, без рывков и остановок. При обнаружении дисбаланса необходимо обратиться к производителю для замены или ремонта устройства.
Особенности установки на различных типах кровли
Различные типы кровельных покрытий требуют специфических подходов к монтажу турбодефлекторов.
Монтаж на плоских кровлях с мягким покрытием
На плоских кровлях с мягким покрытием особое внимание уделяется гидроизоляции мест крепления. Используются специальные проходные элементы с эластичными манжетами, которые обеспечивают герметичность при температурных деформациях кровли.
Крепление выполняется через кровельное покрытие к несущему основанию с обязательной герметизацией отверстий. Места проходки дополнительно защищаются фартуками из кровельного материала, заведенными под основное покрытие.
Установка на скатных кровлях из металлочерепицы
На скатных кровлях турбодефлектор устанавливается с использованием специальных проходных элементов, соответствующих профилю кровельного покрытия. Важно обеспечить правильный угол установки для компенсации наклона кровли.
Крепление выполняется к обрешетке через кровельное покрытие с использованием саморезов с резиновыми прокладками. Места примыкания герметизируются специальными лентами или мастиками, совместимыми с материалом кровли.
Специфика работы с железобетонными вентиляционными блоками
Железобетонные вентиляционные блоки требуют применения анкерного крепления и алмазного бурения для установки крепежных элементов. Важно не повредить арматуру блока и обеспечить достаточную глубину анкеровки.
При установке на старые железобетонные блоки может потребоваться их усиление или частичная реконструкция. Особое внимание уделяется состоянию бетона - при наличии трещин и разрушений необходим предварительный ремонт.
Расчет эффективности и производительности вентиляционных систем
Точный расчет параметров вентиляционной шахты необходим для оценки эффективности существующих систем и проектирования мероприятий по усилению тяги.
Методики расчета естественной тяги
Расчет естественной тяги основан на фундаментальных законах термодинамики и гидростатики, учитывающих влияние температуры, высоты и геометрии канала.
Определение теоретической производительности по температурной разности
Теоретическая производительность естественной вентиляции рассчитывается по формуле: Q = 3600 × F × √(2 × g × H × (ρн - ρв) / ρср), где F - площадь сечения канала, H - высота шахты, ρн и ρв - плотности наружного и внутреннего воздуха, ρср - средняя плотность.
При температурной разности 20°C и высоте шахты 10 м теоретическая скорость воздуха составляет около 1,4 м/с. Однако реальная производительность значительно ниже из-за аэродинамического сопротивления системы и других факторов.
Учет аэродинамического сопротивления вентиляционного тракта
Аэродинамическое сопротивление вентшахты складывается из потерь на трение и местных сопротивлений. Потери на трение рассчитываются по формуле: ΔPтр = λ × (L/D) × (ρ × v²/2), где λ - коэффициент трения, L - длина канала, D - диаметр, v - скорость воздуха.
Местные сопротивления включают входные и выходные потери, повороты, сужения и расширения. Каждый поворот под прямым углом создает сопротивление, эквивалентное 3-4 метрам прямого участка. Суммарное сопротивление может снижать производительность на 40-60% от теоретических значений.
Расчет кратности воздухообмена для различных типов помещений
Кратность воздухообмена определяется как отношение объемного расхода воздуха к объему помещения. Нормативные значения составляют: для жилых комнат - 0,5-1,0 ч⁻¹, для кухонь - 5-10 ч⁻¹, для санузлов - 5-8 ч⁻¹.
Расчет выполняется по формуле: n = Q/V, где Q - расход воздуха (м³/ч), V - объем помещения (м³). Для обеспечения нормативной кратности в летний период может потребоваться усиление тяги или применение принудительной вентиляции.
Измерение фактических параметров работы системы
Инструментальные измерения позволяют объективно оценить эффективность работы вентиляционной шахты и выявить проблемные участки.
Контроль скорости воздуха в вентиляционных каналах
Измерение скорости воздуха в вентиляционных шахтах выполняется с помощью специализированного оборудования для получения точных данных о работе системы. Термоанемометры обеспечивают высокую точность измерений в диапазоне от 0,1 до 30 м/с, что критически важно для оценки эффективности естественной тяги.
Для круглых каналов измерения проводятся в четырех точках, расположенных на расстоянии 0,25 диаметра от стенок. В прямоугольных вентшахтах количество точек увеличивается до 9-16 в зависимости от размеров сечения. Такой подход обеспечивает получение достоверного среднего значения скорости воздуха с учетом неравномерности потока.
Оптимальная скорость воздуха в вентиляционных шахтах жилых зданий составляет 0,5-1,5 м/с для естественной тяги и 2-4 м/с для принудительной вентиляции. Превышение этих значений приводит к повышенному шуму и энергозатратам, а снижение - к недостаточному воздухообмену.
Измерения следует проводить при стабильных погодных условиях, исключающих влияние ветрового воздействия на результаты. Температурная разность между помещением и наружным воздухом должна составлять не менее 5°C для получения корректных данных о работе естественной тяги.
Измерение разрежения и перепада давления
Контроль разрежения в вентиляционной шахте осуществляется с помощью микроманометров с точностью измерения не менее 1 Па. Датчик подключается к каналу через специальное отверстие диаметром 6-8 мм, просверленное в стенке воздуховода на расстоянии не менее 5 диаметров от ближайшего поворота или препятствия.
Нормальное разрежение для жилых помещений составляет 10-20 Па при температурной разности 20°C. В многоквартирном доме значения могут варьироваться в зависимости от этажности и состояния общих вентшахт. Снижение разрежения ниже 5 Па указывает на необходимость принятия мер по усилению тяги.
Перепад давления измеряется между входом и выходом вентиляционной шахты для определения общего аэродинамического сопротивления системы. Высокие значения сопротивления свидетельствуют о засорах, неправильном диаметре каналов или избыточном количестве поворотов в системе.
Сезонные колебания атмосферного давления влияют на показания приборов, поэтому измерения рекомендуется проводить при стабильных барометрических условиях. Понижение атмосферного давления на 10 мбар увеличивает естественную тягу примерно на 15%.
Оценка эффективности установленных турбодефлекторов
Эффективность турбодефлекторов оценивается путем сравнения производительности системы до и после установки. Качественные ротационные дефлекторы увеличивают тягу на 20-40% при скорости ветра от 2 м/с, что особенно важно для улучшения воздухообмена в летний период.
Измерения проводятся при различных скоростях ветра для построения характеристической кривой работы турбодефлектора. При скорости ветра 3-5 м/с эффективность достигает максимальных значений, при штиле работа осуществляется только за счет естественной тяги без дополнительного усиления.
Правильно установленный турбодефлектор должен обеспечивать стабильное вращение ротора при минимальной скорости ветра 1,5 м/с. Заедание или неравномерное вращение указывает на дефекты подшипников или разбалансировку ротора, требующие немедленного устранения.
Шумовые характеристики работающего турбодефлектора не должны превышать 35 дБ на расстоянии 3 метров от устройства. Повышенный шум свидетельствует о неисправности подшипникового узла или попадании посторонних предметов в ротор.
Оптимизация работы системы по результатам измерений
Анализ результатов измерений позволяет выявить узкие места в работе вентиляционной шахты и разработать план оптимизации системы. Комплексный подход включает корректировку геометрических параметров, настройку оборудования и внедрение дополнительных технических решений.
Корректировка диаметра и высоты вентиляционных каналов
Недостаточный диаметр вентшахты является частой причиной низкой производительности системы. Увеличение сечения канала с 150 до 200 мм повышает пропускную способность в 1,8 раза при сохранении той же скорости воздуха. Однако чрезмерное увеличение диаметра может привести к снижению скорости потока и ухудшению тяги.
Оптимальная высота шахты рассчитывается исходя из требуемого перепада давления и климатических условий региона. Каждый дополнительный метр высоты обеспечивает прирост тяги около 4 Па при температурной разности 20°C. Для многоквартирного дома минимальная высота вентшахты над кровлей составляет 0,5 м.
Переход с прямоугольного сечения на круглое при том же эквивалентном диаметре снижает аэродинамическое сопротивление на 15-20%. Это особенно актуально при реконструкции старых вентшахт в кирпичной кладке с установкой современных воздуховодов из оцинкованной стали.
Устранение резких поворотов и сужений в вентиляционной шахте значительно улучшает характеристики системы. Каждый поворот под углом 90° увеличивает сопротивление на величину, эквивалентную 3-5 диаметрам прямого участка канала.
Настройка производительности принудительной вентиляции
Интеграция вытяжных вентиляторов в существующую вентиляционную шахту требует точного подбора производительности оборудования. Избыточная мощность приводит к нерациональному энергопотреблению и повышенному шуму, недостаточная - к неэффективному воздухообмену.
Канальные вытяжные вентиляторы устанавливаются на расстоянии не менее 1 метра от выхода вентшахты для обеспечения равномерного распределения воздушного потока. Регулируемые модели позволяют адаптировать производительность к изменяющимся условиям эксплуатации и требованиям воздухообмена.
Автоматическое управление принудительной вентиляцией осуществляется с помощью датчиков влажности, CO₂ или присутствия людей. Такой подход обеспечивает оптимальный воздухообмен при минимальном энергопотреблении, что особенно важно для многоквартирного дома с общими вентшахтами.
Координация работы естественной и принудительной вентиляции предотвращает возникновение обратной тяги и обеспечивает стабильную работу системы в любых погодных условиях. Переключение режимов может осуществляться автоматически в зависимости от температурной разности и силы ветра.
Сезонная регулировка систем усиления тяги
Летняя эксплуатация вентиляционной шахты требует особого подхода к настройке систем усиления тяги. При минимальной температурной разности эффективность естественной тяги снижается в 3-4 раза, что компенсируется увеличением производительности механических устройств.
Турбодефлекторы в летний период работают преимущественно за счет ветрового воздействия, поэтому их эффективность зависит от розы ветров и местных климатических условий. В безветренную погоду рекомендуется включение дополнительных вытяжных вентиляторов для поддержания требуемого воздухообмена.
Зимняя настройка системы направлена на максимальное использование естественной тяги при минимизации теплопотерь. Регулируемые заслонки позволяют ограничить избыточный воздухообмен в морозные дни, сохраняя при этом необходимый уровень вентиляции помещений.
Переходные периоды (весна, осень) характеризуются нестабильными погодными условиями, требующими гибкой настройки системы. Автоматические регуляторы с датчиками температуры и давления обеспечивают оптимальную работу вентшахты без постоянного вмешательства обслуживающего персонала.
Техническое обслуживание и эксплуатация вентиляционных шахт
Регулярное техническое обслуживание вентиляционных шахт является ключевым фактором поддержания эффективной работы системы и предотвращения аварийных ситуаций. Профессиональный подход к эксплуатации обеспечивает долговечность оборудования и стабильные параметры воздухообмена в течение всего срока службы.
Регулярное обслуживание вентиляционных систем
Комплексное обслуживание вентшахт включает проверку всех элементов системы от воздухозаборных устройств до выходных дефлекторов. Периодичность работ определяется интенсивностью эксплуатации и условиями окружающей среды, но не реже одного раза в полгода для жилых зданий.
Периодическая очистка вентиляционных каналов от загрязнений
Очистка вентиляционных шахт от пыли, жировых отложений и других загрязнений выполняется механическим или химическим способом в зависимости от типа загрязнений. Накопление отложений толщиной 1-2 мм снижает эффективную площадь сечения канала на 10-15%, что существенно ухудшает производительность системы.
Механическая очистка осуществляется с помощью специальных щеток и скребков, подаваемых в канал на гибких тросах. Для вентшахт большого диаметра применяются роботизированные системы очистки, обеспечивающие высокое качество работ при минимальных трудозатратах.
Химическая очистка применяется для удаления жировых отложений в кухонных вентшахтах и органических загрязнений в санузлах. Специальные составы наносятся на внутренние поверхности каналов и через определенное время смываются водой под давлением.
После очистки обязательно проводится дезинфекция вентиляционных шахт для уничтожения болезнетворных микроорганизмов и грибков. Ультрафиолетовое облучение или обработка озоном обеспечивают эффективную санитарную обработку без применения химических реагентов.
Проверка состояния турбодефлекторов и дефлекторов
Техническое состояние турбодефлекторов проверяется путем визуального осмотра и функционального тестирования. Особое внимание уделяется подшипниковому узлу, состоянию лопастей ротора и надежности крепления к вентиляционной шахте.
Смазка подшипников турбодефлектора производится специальными составами, устойчивыми к атмосферным воздействиям и перепадам температур. Периодичность смазки зависит от условий эксплуатации, но не реже одного раза в год для обеспечения плавного вращения ротора.
Балансировка ротора проверяется по уровню вибрации и шума при работе устройства. Дисбаланс может возникнуть из-за неравномерного обледенения лопастей зимой или накопления загрязнений на поверхности ротора. Устранение дисбаланса выполняется путем очистки или установки балансировочных грузов.
Статические дефлекторы требуют менее интенсивного обслуживания, но нуждаются в регулярной очистке от листьев, снега и других посторонних предметов. Деформация корпуса или повреждение отражательных пластин значительно снижает эффективность устройства.
Контроль герметичности соединений и узлов прохода
Герметичность вентиляционной шахты проверяется методом избыточного давления или с помощью дымовых шашек. Утечки воздуха в соединениях снижают производительность системы и могут привести к образованию конденсата в строительных конструкциях.
Узлы прохода вентшахт через кровлю требуют особого внимания из-за повышенного риска протечек. Состояние гидроизоляции проверяется визуально и с помощью тепловизионного обследования для выявления мостиков холода и влажных зон.
Фланцевые соединения воздуховодов проверяются на плотность прилегания прокладок и надежность затяжки болтов. Ослабление крепежа может привести к разгерметизации системы и снижению тяги в вентиляционной шахте.
Герметизация выявленных неплотностей выполняется с помощью специальных мастик и герметиков, совместимых с материалами воздуховодов. Температурный диапазон применения герметика должен соответствовать условиям эксплуатации вентшахты.
Диагностика неисправностей и их устранение
Своевременная диагностика неисправностей вентиляционных шахт позволяет предотвратить серьезные поломки и поддерживать оптимальные параметры воздухообмена. Комплексный подход включает инструментальные измерения, визуальный осмотр и анализ жалоб пользователей.
Выявление причин снижения тяги в летний период
Снижение эффективности вентшахты летом может быть вызвано различными факторами, требующими индивидуального подхода к диагностике. Основными причинами являются минимальная температурная разность, засорение каналов и неисправность усилительных устройств.
Измерение температурной разности между помещением и наружным воздухом позволяет оценить потенциал естественной тяги. При разности менее 5°C эффективность гравитационной вентиляции становится критически низкой, требуя включения принудительной вентиляции.
Проверка работы турбодефлекторов включает контроль свободного вращения ротора и отсутствие механических повреждений. Заедание подшипников или деформация лопастей значительно снижает эффективность устройства в условиях слабого ветра.
Влияние соседних зданий и сооружений на работу вентиляционной шахты оценивается путем анализа аэродинамической обстановки вокруг здания. Ветровая тень от высоких построек может полностью блокировать естественную тягу в определенных направлениях ветра.
Устранение засоров и препятствий в вентканалах
Засоры в вентиляционных шахтах могут быть вызваны попаданием посторонних предметов, накоплением строительного мусора или образованием ледяных пробок зимой. Локализация засора выполняется с помощью видеоэндоскопа или путем измерения перепада давления на различных участках канала.
Механическое удаление засоров осуществляется с помощью специального инструмента, подаваемого в канал на гибких тросах. Для вентшахт большого диаметра может потребоваться частичная разборка воздуховодов для обеспечения доступа к месту засора.
Ледяные пробки в вентиляционных шахтах образуются при конденсации влаги в неутепленных участках каналов. Устранение наледи выполняется путем подогрева канала или механического разрушения льда с последующим утеплением проблемного участка.
Профилактика засоров включает установку защитных сеток на входах в вентшахты и регулярную очистку каналов от накапливающихся загрязнений. Размер ячеек сетки должен предотвращать попадание крупного мусора, но не создавать существенного аэродинамического сопротивления.
Ремонт и замена поврежденных элементов системы
Поврежденные участки вентиляционной шахты подлежат немедленному ремонту или замене для предотвращения ухудшения характеристик системы. Коррозия металлических воздуховодов, трещины в кирпичной кладке или деформация пластиковых труб требуют профессионального вмешательства.
Замена участков воздуховодов выполняется с использованием материалов, аналогичных существующим, или более современных с улучшенными характеристиками. Переход на воздуховоды из оцинкованной стали при замене кирпичных каналов обеспечивает снижение аэродинамического сопротивления и увеличение срока службы.
Ремонт турбодефлекторов может включать замену подшипников, балансировку ротора или восстановление поврежденных лопастей. Использование оригинальных запчастей обеспечивает сохранение заводских характеристик устройства и его долговечность.
Модернизация устаревших элементов системы позволяет повысить общую эффективность вентшахты при относительно небольших затратах. Установка современных регулирующих устройств и систем автоматики значительно улучшает управляемость и энергоэффективность вентиляции.
Модернизация существующих систем
Модернизация вентиляционных шахт в многоквартирном доме позволяет значительно улучшить качество воздухообмена и снизить эксплуатационные расходы. Современные технологии предоставляют широкие возможности для оптимизации как отдельных элементов, так и системы в целом.
Установка дополнительных устройств усиления тяги
Интеграция дополнительных устройств усиления тяги в существующую вентиляционную шахту является эффективным способом повышения производительности без кардинальной перестройки системы. Вытяжные вентиляторы и турбодефлекторы могут быть установлены на существующие выходы вентшахт с минимальными строительными работами.
Эжекторные устройства создают дополнительное разрежение в вентиляционной шахте за счет энергии движущегося воздуха. Такие системы особенно эффективны в условиях постоянного ветрового воздействия и не требуют подключения к электросети.
Гибридные системы, сочетающие естественную и принудительную вентиляцию, автоматически переключаются между режимами работы в зависимости от погодных условий. Это обеспечивает оптимальный воздухообмен при минимальном энергопотреблении в течение всего года.
Установка регулируемых заслонок позволяет оптимизировать расход воздуха в зависимости от потребностей помещений и времени суток. Автоматическое управление заслонками обеспечивает поддержание заданных параметров воздухообмена без участия обслуживающего персонала.
Интеграция автоматических систем управления
Современные системы автоматического управления вентиляционными шахтами включают датчики качества воздуха, контроллеры и исполнительные механизмы. Такой подход обеспечивает поддержание оптимальных параметров микроклимата при минимальном энергопотреблении.
Датчики CO₂, влажности и температуры контролируют качество воздуха в помещениях и передают сигналы на центральный контроллер. При превышении установленных пороговых значений система автоматически увеличивает производительность вытяжных вентиляторов или открывает дополнительные воздушные клапаны.
Погодозависимое управление учитывает наружную температуру, направление и силу ветра для оптимизации работы вентшахты. В штилевую погоду система переключается на принудительную вентиляцию, при сильном ветре - ограничивает производительность для предотвращения переохлаждения помещений.
Интеграция с системами "умный дом" позволяет управлять вентиляцией через мобильные приложения и координировать работу с другими инженерными системами здания. Пользователи могут контролировать параметры воздухообмена удаленно и получать уведомления о необходимости обслуживания.
Повышение энергоэффективности вентиляционных систем
Энергоэффективная модернизация вентиляционных шахт включает установку рекуператоров тепла, высокоэффективных вытяжных вентиляторов и систем переменного расхода воздуха. Такие решения позволяют снизить энергопотребление на 30-50% при сохранении требуемого качества воздухообмена.
Рекуператоры тепла утилизируют энергию удаляемого воздуха для подогрева приточного потока. Эффективность современных пластинчатых теплообменников достигает 80-90%, что обеспечивает значительную экономию на отоплении в холодный период года.
Частотно-регулируемые приводы вытяжных вентиляторов позволяют плавно изменять производительность в зависимости от потребности в вентиляции. Это исключает работу оборудования на номинальной мощности при пониженной нагрузке и снижает энергозатраты.
Системы переменного расхода воздуха (VAV) автоматически регулируют воздухообмен в каждом помещении в зависимости от его загруженности и назначения. Интеллектуальные алгоритмы управления обеспечивают комфортный микроклимат при минимальном потреблении энергии.
Нормативные требования и стандарты для вентиляционных систем
Проектирование и эксплуатация вентиляционных шахт регламентируется комплексом нормативных документов, устанавливающих требования к производительности, безопасности и энергоэффективности систем. Соблюдение стандартов обеспечивает создание комфортных и безопасных условий для проживания и работы людей.
Строительные нормы и правила для вентиляции
Основные требования к вентиляционным шахтам изложены в СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха". Документ устанавливает минимальные параметры воздухообмена, требования к устройству вентшахты и методы расчета систем вентиляции.
Требования к минимальной кратности воздухообмена
Минимальная кратность воздухообмена для жилых помещений составляет 0,35 ч⁻¹, но не менее 30 м³/ч на человека. Для кухни с газовой плитой требуется не менее 90 м³/ч, для санузла - 25 м³/ч. Эти нормы обеспечивают поддержание допустимого качества воздуха при нормальной эксплуатации помещений.
В многоквартирном доме общая производительность вентиляционной шахты рассчитывается как сумма расходов от всех подключенных помещений с учетом коэффициента одновременности работы. Для жилых зданий этот коэффициент принимается равным 0,7-0,8.
Повышенные требования к воздухообмену предъявляются к помещениям специального назначения: техническим этажам, вентиляционным камерам и подвалам. Кратность вентиляции может достигать 3-5 ч⁻¹ в зависимости от назначения и условий эксплуатации.
Контроль соблюдения нормативных требований осуществляется путем измерения фактических параметров воздухообмена при вводе здания в эксплуатацию и в процессе эксплуатации. Отклонения от нормативных значений более чем на 20% требуют принятия корректирующих мер.
Нормы по высоте и диаметру вентиляционных шахт
Минимальная высота шахты над кровлей здания составляет 0,5 м для плоских крыш и определяется специальными правилами для скатных кровель. При расположении выхода вентшахты на расстоянии менее 10 м от конька, высота должна превышать конек на 0,5 м.
Минимальный диаметр вентиляционной шахты для жилых зданий составляет 100 мм, для общественных - 150 мм. Эти размеры обеспечивают минимально необходимую производительность при естественной тяге и возможность проведения очистных работ.
Толщина стенок вентшахт из кирпичной кладки должна быть не менее 120 мм для обеспечения достаточной прочности и теплоизоляционных свойств. Металлические воздуховоды должны иметь толщину стенки не менее 0,5 мм для круглых сечений и 0,7 мм для прямоугольных.
Расстояние между осями параллельных вентиляционных шахт должно быть не менее 1 м для предотвращения взаимного влияния и обеспечения возможности обслуживания. При меньших расстояниях возможно возникновение обратной тяги из-за аэродинамического взаимодействия потоков.
Стандарты качества воздуха в жилых помещениях
Качество воздуха в жилых помещениях регламентируется ГОСТ 30494-2011, устанавливающим допустимые концентрации вредных веществ и параметры микроклимата. Концентрация CO₂ не должна превышать 1000 ppm, относительная влажность - находиться в диапазоне 30-60%.
Содержание пыли в воздухе жилых помещений не должно превышать 0,15 мг/м³, что обеспечивается эффективной работой вентиляционной шахты и регулярной очисткой каналов. Превышение нормативов указывает на недостаточность воздухообмена или загрязнение системы вентиляции.
Микробиологические показатели воздуха контролируются в помещениях повышенной влажности: санузлах, ванных комнатах и подвалах. Общее количество микроорганизмов не должно превышать 500 КОЕ/м³ для жилых помещений и 1000 КОЕ/м³ для технических.
Шумовые характеристики работы вентиляционной шахты не должны превышать 25 дБА в жилых комнатах в ночное время и 30 дБА в дневное. Превышение этих значений требует применения шумоглушителей или изменения режима работы принудительной вентиляции.
Требования пожарной безопасности
Пожарная безопасность вентиляционных шахт обеспечивается комплексом мер, включающих применение негорючих материалов, установку противопожарных клапанов и организацию систем противодымной защиты. Особые требования предъявляются к вентшахтам в многоквартирных домах высотой более 28 м.
Противопожарные клапаны в вентиляционных системах
Противопожарные клапаны устанавливаются в местах пересечения вентиляционными шахтами противопожарных преград и обеспечивают автоматическое перекрытие воздуховодов при пожаре. Клапаны должны иметь предел огнестойкости не менее EI 60 для жилых зданий и EI 90 для общественных.
Срабатывание противопожарных клапанов происходит при температуре 72°C с помощью легкоплавких замков или по сигналу от системы пожарной сигнализации. Время срабатывания не должно превышать 30 секунд для обеспечения эффективной локализации очага возгорания.
Размещение противопожарных клапанов в вентиляционных шахтах должно обеспечивать доступность для технического обслуживания и ремонта. Клапаны устанавливаются в специальных камерах или нишах с возможностью демонтажа без разрушения строительных конструкций.
Периодическая проверка работоспособности противопожарных клапанов проводится не реже одного раза в год с составлением соответствующих актов. Неисправные клапаны подлежат немедленной замене или ремонту для поддержания требуемого уровня пожарной безопасности.
Материалы воздуховодов с нормируемой огнестойкостью
Воздуховоды вентиляционных шахт должны изготавливаться из негорючих материалов класса НГ по ГОСТ 30244. Оцинкованная сталь толщиной не менее 0,5 мм является стандартным материалом для большинства применений в жилых и общественных зданиях.
Теплоизоляция воздуховодов выполняется материалами группы горючести не выше Г1 с применением негорючих защитных покрытий. Минеральная вата с фольгированным покрытием обеспечивает требуемые теплоизоляционные свойства при соблюдении норм пожарной безопасности.
Герметики и клеи для соединения элементов вентиляционных шахт должны сохранять свои свойства при температуре до 150°C и не выделять токсичных веществ при нагревании. Силиконовые герметики класса огнестойкости F60-F120 рекомендуются для ответственных применений.
Крепежные элементы воздуховодов изготавливаются из негорючих материалов с антикоррозионным покрытием. Стальные кронштейны и подвесы должны обеспечивать надежную фиксацию вентшахты при температурных деформациях во время пожара.
Системы противодымной защиты в многоэтажных зданиях
Системы противодымной защиты в многоквартирных домах высотой более 28 м включают специальные вентиляционные шахты для удаления дыма из лестничных клеток и коридоров. Такие системы должны обеспечивать производительность не менее 20000 м³/ч на одну лестничную клетку.
Приточная противодымная вентиляция создает избыточное давление в защищаемых помещениях для предотвращения проникновения дыма. Перепад давления должен составлять 20-30 Па при закрытых дверях и 50-70 Па при открытых для обеспечения эффективной защиты.
Автоматическое управление системами противодымной защиты осуществляется от пожарной сигнализации с дублированием ручным пуском. Время выхода системы на рабочий режим не должно превышать 60 секунд с момента подачи сигнала о пожаре.
Резервирование систем противодымной защиты обеспечивается установкой дублирующих вытяжных вентиляторов и независимых источников электропитания. Надежность работы системы должна быть не менее 0,99 для обеспечения безопасной эвакуации людей.
Экологические стандарты и энергоэффективность
Современные требования к вентиляционным шахтам включают не только обеспечение комфортного микроклимата, но и минимизацию воздействия на окружающую среду. Энергоэффективные технологии и экологически чистые материалы становятся обязательными элементами современных систем вентиляции.
Требования к энергопотреблению вентиляционных систем
Удельное энергопотребление принудительной вентиляции не должно превышать 2 Вт на м³/ч перемещаемого воздуха для жилых зданий и 3 Вт на м³/ч для общественных. Эти нормативы стимулируют применение высокоэффективных вытяжных вентиляторов и оптимизацию аэродинамических характеристик системы.
Коэффициент полезного действия вытяжных вентиляторов должен быть не менее 60% для осевых и 70% для центробежных моделей. Применение частотно-регулируемых приводов позволяет дополнительно снизить энергопотребление на 20-30% при переменных нагрузках.
Рекуперация тепла в вентиляционных шахтах обязательна для зданий с расходом воздуха более 3000 м³/ч. Эффективность теплообменников должна быть не менее 60% для обеспечения окупаемости инвестиций в течение 7-10 лет.
Автоматическое регулирование производительности вентиляции в зависимости от потребности позволяет снизить энергозатраты на 30-50% по сравнению с системами постоянного расхода. Интеллектуальные алгоритмы управления учитывают режим эксплуатации здания и погодные условия.
Нормы по шумовым характеристикам оборудования
Уровень шума от работы вентиляционной шахты регламентируется СН 2.2.4/2.1.8.562-96 и не должен превышать установленных нормативов для различных типов помещений. В жилых комнатах допустимый уровень составляет 25 дБА в ночное время и 30 дБА в дневное.
Шумовые характеристики турбодефлекторов и вытяжных вентиляторов указываются производителями в технической документации и должны учитываться при проектировании систем. Превышение нормативных значений требует применения шумоглушителей или изменения режима работы оборудования.
Виброизоляция вентиляционного оборудования обеспечивается установкой специальных амортизаторов и гибких вставок в местах соединения с вентиляционными шахтами. Это предотвращает передачу вибраций на строительные конструкции и снижает структурный шум.
Акустические расчеты вентиляционных шахт выполняются на стадии проектирования для обеспечения соблюдения нормативных требований. При необходимости предусматриваются дополнительные мероприятия по снижению шума: облицовка каналов звукопоглощающими материалами, установка глушителей.
Стандарты утилизации тепла вытяжного воздуха
Утилизация тепла вытяжного воздуха становится обязательным требованием для новых зданий с расходом воздуха более 2000 м³/ч. Рекуператоры должны обеспечивать эффективность не менее 70% при температуре наружного воздуха -20°C.
Тепловые насосы "воздух-воздух" позволяют не только утилизировать тепло удаляемого воздуха, но и дополнительно нагревать приточный поток за счет тепла наружного воздуха. Сезонный коэффициент преобразования энергии должен быть не менее 3,5 для климатических условий средней полосы России.
Системы утилизации тепла должны быть оснащены байпасными каналами для исключения рекуперации в теплый период года. Это предотвращает нежелательный подогрев приточного воздуха летом и снижает нагрузку на системы кондиционирования.
Экономическая эффективность систем утилизации тепла оценивается по сроку окупаемости дополнительных капитальных вложений. Для большинства климатических зон России окупаемость составляет 5-8 лет при правильном проектировании и эксплуатации систем.
Экономическая эффективность модернизации вентиляционных систем
Инвестиции в модернизацию вентиляционных шахт требуют тщательного экономического обоснования с учетом капитальных затрат, эксплуатационных расходов и долгосрочных выгод. Правильный подход к оценке эффективности позволяет выбрать оптимальные технические решения и обеспечить максимальную отдачу от вложенных средств.
Стоимость различных решений по усилению тяги
Анализ стоимости различных методов усиления тяги в вентиляционной шахте показывает значительные различия в капитальных затратах и эксплуатационных расходах. Выбор оптимального решения зависит от конкретных условий эксплуатации и требований к производительности системы.
Капитальные затраты на установку турбодефлекторов
Стоимость турбодефлекторов для многоквартирного дома варьируется от 15 до 50 тысяч рублей за единицу в зависимости от диаметра и производителя. Дополнительные расходы на монтаж составляют 30-50% от стоимости оборудования, включая подготовку кровли и установку переходных элементов.
Общая стоимость оснащения вентиляционных шахт 10-этажного дома турбодефлекторами составляет 200-400 тысяч рублей при наличии 8-12 выходов вентиляции. Срок окупаемости инвестиций составляет 7-10 лет за счет снижения затрат на принудительную вентиляцию и улучшения микроклимата.
Качественные турбодефлекторы европейского производства стоят в 2-3 раза дороже отечественных аналогов, но обеспечивают более высокую эффективность и срок службы до 25 лет. Дополнительные затраты окупаются за счет снижения расходов на обслуживание и замену оборудования.
Установка турбодефлекторов на существующие вентшахты может потребовать усиления крепления и модификации выходных устройств. Эти работы увеличивают общую стоимость проекта на 20-30%, но обеспечивают надежную и долговечную эксплуатацию системы.
Эксплуатационные расходы на принудительную вентиляцию
Годовые эксплуатационные расходы на принудительную вентиляцию многоквартирного дома включают электроэнергию, техническое обслуживание и замену оборудования. Потребление электроэнергии составляет основную долю расходов - до 80% от общей суммы эксплуатационных затрат.
Энергопотребление вытяжных вентиляторов для обеспечения нормативного воздухообмена в 100-квартирном доме составляет 15-25 кВт при непрерывной работе. Годовые затраты на электроэнергию достигают 100-150 тысяч рублей при тарифе 5 рублей за кВт·ч.
Техническое обслуживание принудительной вентиляции включает замену фильтров, смазку подшипников, проверку электрических соединений и балансировку вентиляторов. Стоимость регламентных работ составляет 20-30 тысяч рублей в год для типового многоквартирного дома.
Срок службы вытяжных вентиляторов составляет 10-15 лет при правильной эксплуатации, после чего требуется их замена. Резервный фонд на обновление оборудования должен составлять 5-7% от стоимости установленных вентиляторов ежегодно.
Сравнительный анализ эффективности различных методов
Комплексный анализ эффективности различных методов усиления тяги показывает преимущества комбинированных решений, сочетающих естественную и принудительную вентиляцию. Турбодефлекторы обеспечивают базовый уровень воздухообмена без энергозатрат, а вытяжные вентиляторы включаются при недостаточной естественной тяге.
Чисто механические системы имеют высокие эксплуатационные расходы, но обеспечивают стабильную производительность независимо от погодных условий. Естественная вентиляция с турбодефлекторами экономична в эксплуатации, но может быть недостаточно эффективна в штилевую погоду.
Интеллектуальные системы управления позволяют оптимизировать работу вентиляционной шахты в зависимости от внешних условий и потребности в воздухообмене. Дополнительные капитальные затраты на автоматику окупаются за счет снижения энергопотребления на 20-30%.
Региональные особенности климата существенно влияют на эффективность различных методов усиления тяги. В ветреных регионах турбодефлекторы показывают высокую эффективность, в безветренных зонах предпочтительна принудительная вентиляция с регулируемой производительностью.
Экономия от улучшения вентиляции
Качественная работа вентиляционной шахты обеспечивает не только комфортный микроклимат, но и значительную экономию средств за счет снижения затрат на отопление, кондиционирование и ремонт строительных конструкций. Долгосрочные выгоды от инвестиций в вентиляцию многократно превышают первоначальные затраты.
Снижение затрат на кондиционирование в летний период
Эффективная работа вентшахты летом позволяет снизить нагрузку на системы кондиционирования на 30-40% за счет улучшения естественного воздухообмена. Установка турбодефлекторов обеспечивает дополнительную тягу даже при минимальной температурной разности между помещением и наружным воздухом.
Экономия электроэнергии на кондиционировании составляет 20-30 кВт·ч на квартиру в месяц при активном использовании естественной вентиляции. Для многоквартирного дома на 100 квартир это означает снижение энергопотребления на 2000-3000 кВт·ч ежемесячно в летний период.
Организация эффективного ночного проветривания через вентиляционные шахты позволяет снизить температуру в помещениях на 3-5°C к утру. Это существенно уменьшает потребность в кондиционировании в дневные часы и повышает комфорт проживания.
Использование приточных клапанов в сочетании с эффективной вытяжкой создает управляемый воздухообмен без открывания окон. Это предотвращает попадание пыли, шума и насекомых в помещения при сохранении комфортной температуры.
Предотвращение ущерба от избыточной влажности Избыточная влажность в помещениях становится критической проблемой при недостаточной работе вентиляционной шахты в летний период. Повышенная концентрация водяного пара приводит к конденсации на холодных поверхностях, что создает благоприятную среду для развития плесневых грибков и бактерий. Особенно страдают помещения подвала и цокольного этажа, где температурная разность между воздухом и ограждающими конструкциями максимальна. Экономический ущерб от избыточной влажности включает повреждение отделочных материалов, коррозию металлических элементов конструкций и порчу имущества. В многоквартирном доме проблемы с влажностью в одной квартире могут распространиться на соседние помещения через общие вентшахты. Стоимость восстановительных работ после развития плесени может достигать 200-500 тысяч рублей для типовой квартиры. Правильно функционирующая вентиляционная шахта обеспечивает удаление избыточной влаги до критических концентраций. Установка турбодефлекторов позволяет поддерживать стабильный воздухообмен даже при минимальной температурной разности летом. Это предотвращает накопление влаги в помещениях и защищает строительные конструкции от разрушения. Контроль влажности особенно важен в помещениях санузла и кухни, где интенсивность влаговыделений максимальна. Недостаточная производительность естественной вентиляции приводит к повышению относительной влажности до 80-90%, что в несколько раз превышает комфортные показатели 40-60%. Эффективная работа вентшахты позволяет поддерживать оптимальный микроклимат и предотвращать материальный ущерб. Улучшение микроклимата и комфорта проживания Качественный микроклимат в жилых помещениях напрямую зависит от эффективности работы вентиляционной шахты. Летом, когда естественная тяга минимальна, жильцы часто сталкиваются с духотой, неприятными запахами и повышенной концентрацией углекислого газа. Нормальная концентрация CO₂ в жилых помещениях не должна превышать 1000 ppm, однако при недостаточной вентиляции она может достигать 3000-5000 ppm. Усиление тяги вентшахты через установку специального оборудования значительно улучшает качество воздуха в помещениях. Вытяжные вентиляторы обеспечивают принудительное удаление отработанного воздуха независимо от погодных условий. Это особенно важно для помещений без естественного проветривания, таких как внутренние санузлы и гардеробные. Комфорт проживания существенно повышается при стабильном воздухообмене в помещениях. Жильцы отмечают улучшение качества сна, снижение усталости и повышение работоспособности. Особенно заметен эффект в детских комнатах, где качество воздуха критически влияет на здоровье и развитие ребенка. Правильно спроектированная система вентиляции с усилением тяги создает здоровую атмосферу для всех членов семьи. Экономия на медицинских расходах становится дополнительным преимуществом качественной вентиляции. Снижение концентрации аллергенов, пыли и вредных веществ в воздухе уменьшает риск респираторных заболеваний и обострений аллергических реакций. Инвестиции в улучшение вентиляционной шахты окупаются через снижение затрат на лечение и повышение качества жизни. Окупаемость инвестиций в вентиляционные системы Экономическое обоснование модернизации вентиляционной шахты требует комплексного подхода к оценке затрат и выгод. Инвестиции в улучшение вентиляции окупаются через несколько механизмов: экономию энергоресурсов, предотвращение материального ущерба, повышение стоимости недвижимости и улучшение качества жизни жильцов. Расчет срока окупаемости для различных технических решений Установка турбодефлекторов на вентиляционную шахту требует начальных инвестиций 15-25 тысяч рублей на одну точку. Срок окупаемости составляет 3-5 лет за счет снижения затрат на кондиционирование и предотвращения ущерба от избыточной влажности. Ротационные дефлекторы увеличивают производительность естественной вентиляции на 20-40%, что эквивалентно экономии 5-10 тысяч рублей ежегодно на семью из 4 человек. Принудительная вентиляция с установкой вытяжных вентиляторов требует больших капитальных вложений - 50-100 тысяч рублей для типовой квартиры. Однако эксплуатационные расходы на электроэнергию составляют всего 2-5 тысяч рублей в год при правильном подборе оборудования. Срок окупаемости увеличивается до 7-10 лет, но обеспечивается гарантированное качество воздуха независимо от погодных условий. Комплексная модернизация вентшахты с установкой автоматических систем управления и датчиков качества воздуха требует инвестиций 100-200 тысяч рублей. Такие системы окупаются за 8-12 лет через оптимизацию энергопотребления и максимальное повышение комфорта проживания. Интеллектуальное управление позволяет экономить до 30% энергии на вентиляцию и кондиционирование. Для многоквартирного дома коллективные инвестиции в модернизацию общих вентшахт распределяются между всеми собственниками. Установка турбодефлектора на крыше многоквартирного дома обходится в 20-40 тысяч рублей на подъезд, что составляет 1-3 тысячи рублей на квартиру. Окупаемость таких проектов максимальна - 2-3 года за счет массового эффекта и снижения общедомовых расходов. Влияние качественной вентиляции на стоимость недвижимости Современные покупатели недвижимости все больше внимания уделяют качеству инженерных систем, включая вентиляцию. Квартиры с эффективно работающей вентиляционной шахтой продаются на 5-10% дороже аналогичных объектов с проблемной вентиляцией. Для квартиры стоимостью 8 миллионов рублей это составляет дополнительные 400-800 тысяч рублей к рыночной цене. Наличие современных систем усиления тяги, таких как турбодефлекторы или принудительная вентиляция, становится конкурентным преимуществом при продаже недвижимости. Покупатели готовы доплачивать за гарантированное качество воздуха и отсутствие проблем с влажностью. Особенно это актуально для квартир в новостройках, где естественная вентиляция часто работает неэффективно. Сертификация энергоэффективности здания дополнительно повышает его рыночную стоимость. Современные системы вентиляции с рекуперацией тепла и автоматическим управлением позволяют получить высокий класс энергоэффективности. Это особенно важно для премиального сегмента недвижимости, где экологичность и технологичность являются ключевыми факторами выбора. Арендная стоимость квартир с качественной вентиляцией также выше на 10-15% по сравнению с объектами без современных систем воздухообмена. Арендаторы ценят комфортный микроклимат и готовы доплачивать за здоровую атмосферу в помещении. Это обеспечивает дополнительный доход собственникам и ускоряет окупаемость инвестиций в модернизацию вентшахты. Долгосрочные преимущества современных вентиляционных технологий Инвестиции в современные технологии усиления тяги вентиляционной шахты обеспечивают долгосрочные преимущества на протяжении всего жизненного цикла здания. Качественное оборудование служит 15-25 лет без серьезного обслуживания, обеспечивая стабильную работу системы вентиляции. Это особенно важно для многоквартирных домов, где замена оборудования требует согласования с множеством собственников. Энергоэффективные решения становятся все более актуальными в условиях роста тарифов на энергоносители. Системы с рекуперацией тепла и интеллектуальным управлением позволяют снизить энергопотребление на 30-50% по сравнению с традиционными решениями. Экономия накапливается год за годом, обеспечивая существенную выгоду в долгосрочной перспективе. Экологические преимущества современных вентиляционных технологий соответствуют глобальным трендам устойчивого развития. Снижение энергопотребления уменьшает углеродный след здания и способствует сохранению окружающей среды. Это становится важным фактором для социально ответственных собственников и управляющих компаний. Технологическое развитие в области вентиляции продолжается, открывая новые возможности для оптимизации систем. Интеграция с системами "умный дом", использование искусственного интеллекта для управления микроклиматом и развитие энергосберегающих технологий обеспечивают дополнительные преимущества современных решений. Проектирование и монтаж систем вентиляции с учетом перспективных технологий гарантирует актуальность инвестиций на долгие годы. Профилактическое обслуживание современных систем усиления тяги минимально и не требует специальных навыков. Турбодефлекторы нуждаются только в периодической очистке от загрязнений, а электронные системы управления работают автономно с минимальным вмешательством пользователя. Это снижает эксплуатационные расходы и обеспечивает надежную работу вентиляционной шахты на протяжении всего срока службы.
