Что такое проходные элементы через кровлю? Подробный обзор, рассматриваем узлы прохода или проходки для разных типов кровельных покрытий и крыш.

Узел прохода через кровлю

Введение
- Основные определения и назначение
Типы узлов прохода через кровлю
Узлы прохода для различных типов кровельных покрытий
Материалы и дополнительные элементы
Монтаж узлов прохода
Часто задаваемые вопросы
- Типичные проблемы и их решения
- Советы по выбору узлов прохода
Важность вентиляции кровли
Чек-лист по подбору узла прохода
Заключение
Дополнительные ресурсы и ссылки

Введение

Основные определения и назначение

Узел прохода через кровлю, также известный как кровельный проходной элемент или проходка - это специальное устройство, которое обеспечивает герметичный и безопасный проход различных коммуникаций (вентиляционных труб, дымоходов, кабелей) сквозь кровельное покрытие. Правильно подобранный и смонтированный узел прохода защищает от протечек, продлевает срок службы кровли и инженерных систем.

Основное назначение узлов прохода:

Герметизация места прохода трубы или кабеля через кровлю
Компенсация температурных расширений и вибраций
Эстетичное оформление и сохранение целостности кровельного покрытия
Защита от атмосферных воздействий (осадков, ветра, УФ-излучения)

Качественный монтаж узла прохода - залог надежной и долговечной работы всей системы. Некачественная установка может привести к протечкам, разрушению кровли, потере тепла и другим проблемам. Поэтому так важно уделить особое внимание выбору и монтажу проходного элемента.

Типы узлов прохода через кровлю

Узлы прохода можно классифицировать по нескольким признакам: по назначению (для вентиляции, дымохода, канализации), по типу кровельного материала (для мягкой, жесткой, металлической кровли), по конструкции и комплектации (утепленные, с клапаном, с фартуком). Рассмотрим основные типы проходных элементов.

Узлы прохода вентиляции

Узлы прохода для вентиляции предназначены для вывода вентиляционных каналов и воздуховодов через кровлю. Они обеспечивают герметичное соединение между трубой и кровельным покрытием, защищают от попадания влаги и грязи внутрь здания.

Различают несколько типов вентиляционных узлов прохода:

Узел прохода вентиляции с плоским основанием - для плоских кровель из ПВХ-мембраны, битумных материалов
Узел прохода вентиляции с накладным фланцем - для металлических фальцевых кровель, профнастила
Узел прохода вентиляции с регулируемой высотой - для кровель с волнистым профилем (металлочерепица, ондулин)
Узел прохода вентиляции утепленный - с дополнительным теплоизоляционным слоем для предотвращения образования конденсата

При выборе узла прохода вентиляции учитывайте диаметр воздуховода, тип кровельного материала, угол наклона крыши, необходимость утепления. Правильно подобранный узел обеспечит оптимальный воздухообмен и защитит кровлю от повреждений.

Узлы прохода дымоходов

Узлы прохода для дымоходов используются для безопасного и герметичного прохода дымовых труб через кровельное покрытие. Они защищают деревянные конструкции крыши от высоких температур, искр и возгорания.

Проходные элементы для дымоходов изготавливаются из негорючих материалов (нержавеющая сталь, оцинкованная сталь) и имеют термоизоляционный слой. Различают несколько основных типов узлов в зависимости от типа дымохода и кровли:

Узел прохода дымохода для сэндвич-труб - с двойными стенками и утеплителем
Узел прохода дымохода для одностенных труб - с одинарной стенкой и воздушным зазором
Узел прохода дымохода для модульных труб - с раздельными элементами для гибкой установки
Узел прохода дымохода для плоской кровли - с плоским основанием и фартуком
Узел прохода дымохода для скатной кровли - с профилированным основанием и уплотнителем

При монтаже узла прохода дымохода важно соблюдать нормы пожарной безопасности, правила устройства дымоходов и инструкции производителя. Это позволит избежать возгораний, утечек дыма и ухудшения тяги.

Узлы прохода кабелей и труб

Узлы прохода для кабелей и труб обеспечивают герметичный ввод различных инженерных коммуникаций (электрических кабелей, труб водоснабжения и канализации, фреонопроводов кондиционеров) через кровельное покрытие.

Они защищают от протечек, продувания, механических повреждений и обеспечивают эстетичный внешний вид. Материал и конструкция узла прохода зависят от типа кровли и проводимых коммуникаций:

Узел прохода кабеля с уплотнительной манжетой - для гибкого ввода одиночных кабелей
Узел прохода кабеля с сальником - для жесткого ввода пучков кабелей или труб
Узел прохода трубы канализации - с компенсатором линейных расширений
Узел прохода трубы водоснабжения - с термоизоляцией и системой обогрева

Монтаж узлов прохода кабелей и труб требует аккуратности и точности, чтобы избежать повреждения кровли и протечек. Лучше доверить эту работу профессионалам, имеющим опыт и необходимые инструменты. Заказать монтаж любого уровня сложности можно в компании "Мерес."

Специальные узлы прохода

Помимо стандартных решений, существуют также специальные узлы прохода, предназначенные для особых задач и условий эксплуатации:

Узел прохода с вентиляционным клапаном - для регулирования воздухообмена и предотвращения обратной тяги
Узел прохода с дефлектором - для усиления тяги и защиты от осадков
Узел прохода с электрообогревом - для предотвращения обледенения и образования наледи
Узел прохода с компенсатором - для поглощения вибраций и температурных расширений трубы
Узел прохода с шумоизоляцией - для снижения уровня шума от работы вентиляторов и оборудования

Выбор специального узла прохода зависит от конкретных условий и требований проекта. В сложных случаях рекомендуем проконсультироваться со специалистами и подобрать оптимальное решение. Вы можете задать вопросы нашим инженерам, нажав значок чата справа и перейдя в Вотсап или Телеграм.

Узлы прохода для различных типов кровельных покрытий

Конструкция и способ монтажа узла прохода во многом определяются типом кровельного материала. Неправильно выбранный узел может привести к протечкам, нарушению гидроизоляции и другим проблемам. Поэтому важно подбирать проходной элемент с учетом особенностей конкретной кровли.

Узлы прохода через мягкую кровлю

Для мягких кровельных материалов (битумная черепица, ПВХ мембрана, полимерные покрытия) используются узлы прохода с плоским основанием и гидроизоляционным фартуком. Полимерный фартук приклеивается или приваривается к покрытию, обеспечивая полную герметичность.

Монтаж узла прохода на мягкую кровлю включает следующие этапы:

Разметка и прорезание отверстия в гидроизоляции
Установка и фиксация проходного элемента
Приклеивание или приваривание фартука
Герметизация стыков и соединений

Для каждого типа мягкой кровли существуют свои нюансы и рекомендации по монтажу, которые нужно учитывать для обеспечения надежности и долговечности узла.

Узлы прохода через скатную кровлю

Для скатных кровель из штучных материалов (металлочерепица, профнастил, натуральная черепица, сланец) применяются узлы прохода с профилированным основанием, повторяющим форму кровельного покрытия. Это обеспечивает плотное прилегание и герметичность соединения.

Узлы прохода для скатной кровли часто комплектуются специальными уплотнителями и саморасширяющимися лентами для дополнительной гидроизоляции. Монтаж продолжается следующим образом:

Процесс монтажа узла прохода на скатную кровлю включает следующие шаги:

Разметка и вырезание отверстия в кровельном покрытии
Примерка и обрезка проходного элемента по месту
Установка уплотнителей и герметизирующих лент
Фиксация проходного элемента саморезами или специальными креплениями
Герметизация и защита стыков и примыканий

Для каждого типа скатной кровли (металлочерепица, профнастил, мягкая черепица) существуют свои особенности монтажа, связанные с формой и материалом покрытия. Важно выбрать узел прохода, совместимый с конкретным типом кровли и соблюдать рекомендации производителя.

Узлы прохода через плоскую кровлю

Для плоских кровель из рулонных материалов (ПВХ мембрана, ТПО, ЭПДМ, битумно-полимерные материалы) применяются узлы прохода с плоским основанием и гидроизоляционным фартуком. Фартук приваривается или приклеивается к основанию кровли, образуя герметичное соединение.

Монтаж узла прохода на плоскую кровлю предполагает такую последовательность действий:

Разметка и вырезание отверстия в гидроизоляционном слое
Установка и механическая фиксация проходного элемента
Приваривание или приклеивание гидроизоляционного фартука
Проверка герметичности и целостности соединения

Для обеспечения качественного монтажа важно учитывать совместимость материалов узла прохода и кровельного покрытия, соблюдать технологию сварки или склейки, а также обеспечить необходимый уклон для отвода воды.

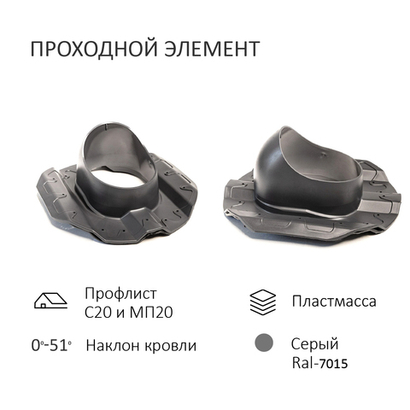

Узлы прохода через металлочерепицу

Металлочерепица - один из самых популярных кровельных материалов. Для нее выпускаются специальные узлы прохода, адаптированные под профиль и геометрию металлического листа.

Узлы прохода для металлочерепицы обычно состоят из двух частей:

Проходной элемент с профилированным основанием и резиновым уплотнителем
Декоративный кожух или манжета для закрытия стыка трубы и кровли

Монтаж проходного элемента на металлочерепицу выполняется в такой последовательности:

Разметка и вырезание отверстия в кровельном листе
Укладка и фиксация проходного элемента саморезами
Герметизация стыка резиновым уплотнителем
Установка декоративного кожуха или манжеты

Для корректного монтажа нужно учитывать толщину и форму металлочерепицы, правильно подбирать длину саморезов и герметизирующие материалы. Также важно обеспечить плотное прилегание уплотнителя и отсутствие зазоров и щелей.

Материалы и дополнительные элементы

Помимо основной конструкции, узлы прохода могут комплектоваться дополнительными элементами и аксессуарами, расширяющими их функциональность и сферу применения. Рассмотрим некоторые из них.

Утепленные узлы прохода

Утепленные узлы прохода предназначены для снижения теплопотерь и предотвращения образования конденсата в местах прохода труб и воздуховодов через кровлю. Они имеют дополнительный теплоизолирующий слой из вспененного полиэтилена, минеральной ваты или других материалов.

Преимущества утепленных узлов прохода:

Снижение риска промерзания и образования наледи на трубах
Предотвращение образования конденсата и связанных с ним протечек
Продление срока службы кровельного покрытия и коммуникаций
Экономия энергии на отоплении и кондиционировании

Однако у утепленных узлов прохода есть и некоторые недостатки: они дороже обычных моделей, требуют более сложного монтажа и периодического контроля состояния теплоизоляции. Поэтому их применение оправдано в регионах с холодным климатом и для коммуникаций с высокой разницей температур.

Оцинкованные узлы прохода

Оцинкованные узлы прохода изготавливаются из стали с защитным цинковым покрытием. Они отличаются высокой прочностью, долговечностью и устойчивостью к коррозии, что делает их оптимальным выбором для агрессивных сред и сложных условий эксплуатации.

Основные преимущества оцинкованных проходных элементов:

Высокая механическая прочность и устойчивость к деформациям
Стойкость к атмосферным воздействиям, УФ-излучению, осадкам
Длительный срок службы - до 50 лет и более
Простота обработки и монтажа, возможность сварки и резки

Оцинкованные узлы прохода рекомендуются для объектов с повышенными требованиями к надежности и безопасности: производственных зданий, складов, крупных торговых и общественных центров. Также они часто используются для монтажа дымоходов и вентканалов.

Комплект узлов прохода

Для удобства монтажа и экономии времени многие производители предлагают готовые комплекты узлов прохода, включающие все необходимые элементы для конкретного типа кровли и коммуникаций.

Типовой комплект узла прохода может включать:

Проходной элемент с фланцем и уплотнителем
Гидроизоляционный фартук или декоративный кожух
Крепежные элементы (саморезы, хомуты, планки)
Инструкцию по монтажу и эксплуатации
Гарантийный талон от производителя

Покупка готового комплекта избавляет от необходимости подбирать совместимые элементы от разных производителей и гарантирует их полную совместимость и надежность. Комплекты обычно дешевле, чем отдельные узлы, но не учитывают индивидуальные особенности объекта, поэтому учтите эту специфику. Подобрать нужную комплектацию по отличной цене, бесплатно, могут помочь наши инженеры. Нажмите значок чата справа, перейдите в Вотсап или Телеграм и получите ответы наших специалистов.

Монтаж узлов прохода

Правильный монтаж узла прохода - залог его надежной и долговечной работы. Ошибки и нарушения технологии могут привести к протечкам, потере тепла, снижению эффективности вентиляции и другим проблемам. Поэтому так важно соблюдать все рекомендации производителя и стандарты монтажа.

Подготовка к монтажу

Перед началом монтажа узла прохода необходимо выполнить ряд подготовительных работ:

Изучить инструкцию по монтажу и схему узла
Подготовить необходимые инструменты и расходные материалы
Проверить комплектность и целостность узла прохода
Очистить поверхность кровли в месте монтажа от пыли и мусора
Провести замеры и разметку места установки узла

Для монтажа узлов прохода обычно требуются такие инструменты: электродрель или перфоратор, ножовка или болгарка, молоток, отвертка, уровень, рулетка, кисть и валик для нанесения мастики. Дополнительно могут понадобиться строительный фен, шуруповерт, герметик, саморезы и пр.

Установка узлов прохода

Процесс монтажа узла прохода может отличаться в зависимости от его типа, назначения и кровельного материала. Однако в общем виде он включает следующие этапы:

Разметка и прорезание отверстия в кровельном покрытии
Примерка и обрезка проходного элемента по месту
Установка проходного элемента и его фиксация на кровле
Монтаж гидроизоляционного фартука или декоративного кожуха
Герметизация стыков и соединений
Подключение к инженерным коммуникациям (вентиляция, дымоход и пр.)
Проверка качества монтажа и устранение дефектов

Для каждого типа кровли и узла прохода существуют свои нюансы и особенности монтажа, которые нужно учитывать. Например, для мягких кровель важно обеспечить качественную приклейку фартука, а для металлических - правильно подобрать толщину и тип саморезов.

При установке утепленных узлов прохода нужно следить за целостностью и равномерностью теплоизоляционного слоя, отсутствием зазоров и мостиков холода. А при монтаже узлов с вентиляционным клапаном - за правильной ориентацией и свободой хода запорного механизма.

Монтаж специфических узлов

Некоторые типы узлов прохода требуют особого подхода и специальных навыков монтажа. К ним относятся:

Узлы прохода дымоходов и газоходов - требуют соблюдения норм пожарной безопасности и использования термостойких материалов
Узлы прохода вентиляции подкровельного пространства - должны обеспечивать необходимую площадь сечения и предотвращать попадание птиц и мусора
Узлы прохода с интегрированной кровельной воронкой - требуют тщательной гидроизоляции и правильной стыковки с системой водостока
Узлы прохода для зеленой кровли - должны учитывать вес грунта и растений, обеспечивать дренаж и вентиляцию корневой зоны

В сложных и нестандартных случаях лучше доверить монтаж узлов прохода профессионалам, имеющим соответствующий опыт и допуски. Это позволит избежать ошибок, протечек и других проблем, связанных с некачественной установкой.

Часто задаваемые вопросы

Несмотря на кажущуюся простоту, узлы прохода через кровлю могут вызывать много вопросов у потребителей и монтажников. Ниже мы ответим на некоторые из наиболее распространенных.

Типичные проблемы и их решения

В: Через узел прохода протекает вода. Что делать?
О: Протечки в месте узла прохода - одна из самых частых проблем. Причины могут быть разные: некачественный монтаж, несовместимость материалов, повреждение гидроизоляции, ошибки проектирования. Чтобы устранить протечку, нужно найти ее источник, демонтировать узел и заново его смонтировать с соблюдением всех норм и рекомендаций.

В: Узел прохода деформировался и потерял герметичность. Почему?

О: Деформация и потеря герметичности узла прохода могут быть вызваны несколькими причинами:

Некачественные или несовместимые материалы узла и кровли - Ошибки при монтаже, нарушение технологии
Механические повреждения, удары, чрезмерные нагрузки
Температурные деформации из-за отсутствия компенсаторов
Усадка здания или смещение кровли со временем

Чтобы восстановить узел, нужно устранить причину деформации, заменить поврежденные элементы и заново загерметизировать стыки.

В: Можно ли использовать узел прохода не по назначению, например, для вывода вытяжки вместо вентиляции?
О: Не рекомендуется использовать узлы прохода не по прямому назначению, так как это может привести к проблемам в работе и сокращению срока службы. Каждый тип узла рассчитан под определенные условия и нагрузки. Например, узлы для вентиляции не предназначены для высоких температур и агрессивных сред, характерных для вытяжек и дымоходов.

В: Насколько критично небольшое отклонение диаметра трубы от размера узла прохода?
О: Небольшие отклонения диаметра трубы (1-2 мм) обычно допустимы и могут быть скомпенсированы уплотнителями. Но лучше подбирать узел прохода точно по размеру трубы. Слишком большие зазоры приводят к потере тепла и нарушению герметичности, а слишком маленькие - к деформации трубы и узла. При подборе узла прохода нужно учитывать и толщину стенок трубы.

Советы по выбору узлов прохода

Выбор узла прохода - ответственная задача, от которой зависит надежность и долговечность всей кровельной системы. Вот несколько советов, которые помогут сделать правильный выбор:

Определите тип кровельного материала (металлочерепица, профнастил, мягкая кровля) и подбирайте узел прохода, совместимый с ним по форме и способу монтажа.
Учитывайте назначение узла прохода (для вентиляции, дымохода, канализации) и выбирайте модель, рассчитанную на соответствующие нагрузки и условия эксплуатации.
Обращайте внимание на материал изготовления узла (пластик, оцинкованная или нержавеющая сталь) и его устойчивость к коррозии, УФ-излучению, температурным перепадам.
Проверяйте наличие необходимых сертификатов и соответствие узла прохода нормам и стандартам (пожарной безопасности, гигиеническим требованиям и т.п.)
Уточняйте комплектацию узла прохода (наличие уплотнителей, крепежа, инструкции по монтажу) и необходимость покупки дополнительных элементов.
Сравнивайте цены на узлы прохода у разных производителей, но не гонитесь за самыми дешевыми вариантами в ущерб качеству.
Отдавайте предпочтение проверенным брендам и поставщикам, которые дают гарантию на свою продукцию и предоставляют сервисную поддержку.

Если у вас есть сомнения по выбору узла прохода, лучше проконсультироваться со специалистами и изучить отзывы покупателей. Небольшая экономия на узлах прохода может обернуться большими тратами на ремонт кровли в будущем. Нажмите значок чата справа, перейдите в Вотсап или Телеграм и получите бесплатную консультацию наших специалистов.

Важность вентиляции кровли

Вентиляция подкровельного пространства - важный фактор, влияющий на долговечность и эксплуатационные характеристики всей кровельной системы. Правильно организованная вентиляция решает сразу несколько задач:

Удаляет избыточную влагу и предотвращает образование конденсата
Снижает риск появления плесени, грибка и гниения деревянных конструкций
Препятствует накоплению жары летом и уменьшает нагрузку на кондиционирование
Увеличивает срок службы кровельного покрытия и теплоизоляции
Обеспечивает здоровый микроклимат и воздухообмен в мансардных помещениях

Для эффективной вентиляции подкровельного пространства недостаточно просто оставить щели в карнизных и коньковых свесах. Нужна полноценная система, включающая приточные и вытяжные отверстия, а также каналы для циркуляции воздуха.

И здесь не обойтись без узлов прохода - именно через них осуществляется забор и удаление воздуха из-под кровли. От правильного расположения и количества вентиляционных выходов зависит эффективность всей системы вентиляции.

При проектировании вентиляции кровли нужно учитывать множество факторов: площадь и угол наклона крыши, тип кровельного материала, климатические условия, наличие мансарды и т.п. Существуют специальные стандарты и нормативы, регламентирующие устройство кровельной вентиляции.

Если у вас возникают сомнения по поводу необходимости и схемы вентиляции кровли, лучше обратиться к профессионалам. Опытные проектировщики и монтажники помогут подобрать оптимальное решение, которое защитит ваш дом от проблем с влажностью и перегревом. Нажмите значок чата справа, перейдите в Вотсап или Телеграм и получите бесплатную консультацию наших специалистов.

Чек-лист по подбору узла прохода

Чтобы ничего не упустить при выборе узла прохода, воспользуйтесь этим чек-листом:

Тип кровельного материала (металлочерепица, профнастил, битумная черепица и т.п.)
Назначение узла прохода (вентиляция, дымоход, канализация, кабель)
Размер и диаметр проходного отверстия
Высота узла прохода и необходимость ее регулировки
Угол наклона кровли в месте установки узла
Материал изготовления узла (пластик, оцинкованная или нержавеющая сталь)
Необходимость дополнительного утепления или шумоизоляции
Цвет и внешний вид узла, сочетаемость с дизайном кровли
Репутация производителя и наличие гарантии
Соответствие узла нормам и стандартам (пожарным, строительным, гигиеническим)
Комплектация узла и необходимость покупки доп. элементов
Сложность монтажа и совместимость с кровельной системой
Ценовая категория и бюджет покупки

Этот список поможет вам систематизировать требования к узлу прохода и выбрать модель, максимально отвечающую вашим запросам. Не забудьте также сравнить несколько вариантов от разных производителей перед принятием окончательного решения.

Заключение

Узлы прохода - небольшие, но очень важные элементы кровельной системы, от которых зависит ее надежность, долговечность и функциональность. Правильный выбор и монтаж узлов прохода критически важны для обеспечения герметичности, энергоэффективности и безопасности здания.

В этой статье мы подробно рассмотрели типы и устройство узлов прохода, их применение для разных кровельных материалов и инженерных коммуникаций, технологию монтажа и возможные проблемы. Надеемся, эта информация поможет вам принять обоснованное решение при подборе и установке узлов прохода на вашем объекте.

Не экономьте на качестве узлов прохода и их монтаже - ведь от этого зависит не только внешний вид, но и функциональность вашей кровли. Доверяйте работу профессионалам, используйте сертифицированные материалы и соблюдайте рекомендации производителей. И тогда ваша крыша прослужит долго и без проблем.

Также вы всегда можете обратиться за консультацией к нашим специалистам, которые будут рады ответить на ваши вопросы и помочь с подбором оптимального решения. Пишите нам на электронную почту или звоните по телефону, указанному на сайте. Или нажмите значок чата справа, перейдите в Вотсап или Телеграм и получите бесплатную консультацию наших специалистов.

Надеемся, что эта статья была для вас полезной и информативной. Делитесь ей с друзьями и коллегами, которые занимаются обустройством кровли и вентиляции. И не забудьте подписаться на наши обновления, чтобы первыми узнавать о новых статьях и акциях!
