Все о рекуператорах: принцип работы, конструкция, установка, эффективность

Введение

Рекуператоры - это устройства, которые обеспечивают эффективный воздухообмен в помещениях, сохраняя при этом тепловую энергию. Они становятся все более популярными в современных системах вентиляции, так как позволяют значительно снизить затраты на отопление и кондиционирование, а также улучшить качество воздуха в доме или квартире.

В этой статье мы подробно рассмотрим принцип работы рекуператоров, их конструкцию, схемы установки и многое другое. Вы узнаете, как правильно выбрать рекуператор, на что обратить внимание при монтаже и как обслуживать это устройство для длительной и эффективной работы.

Что такое рекуператор и как он работает?

Рекуператор - это теплообменник, который передает тепло от вытяжного воздуха приточному, тем самым подогревая его в холодное время года и охлаждая летом. Это позволяет экономить энергию на нагрев или охлаждение свежего воздуха, поступающего в помещение.

Основной принцип работы рекуператора заключается в том, что потоки приточного и вытяжного воздуха проходят через теплообменник, не смешиваясь друг с другом. При этом тепло передается от более нагретого потока к менее нагретому через стенки теплообменника.

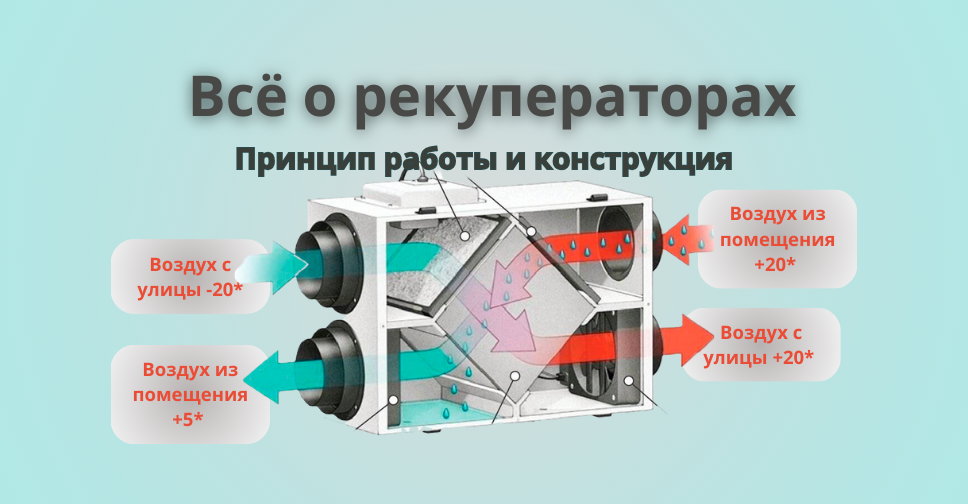

Принцип работы вентиляционного пластинчатого рекуператора воздуха

Рассмотрим более подробно, как работает пластинчатый рекуператор, который является одним из наиболее распространенных типов. В таком рекуператоре теплообменник состоит из набора параллельных пластин, образующих каналы для прохода воздуха.

Загрязненный теплый воздух из помещения проходит через каналы теплообменника и отдает свое тепло пластинам. Одновременно с этим, свежий холодный воздух с улицы проходит по соседним каналам и забирает это тепло от пластин. Таким образом, приточный воздух подогревается, а вытяжной - охлаждается.

КПД современных пластинчатых рекуператоров может достигать 90%, что означает, что до 90% тепла вытяжного воздуха передается приточному. Это позволяет существенно снизить нагрузку на системы отопления зимой и кондиционирования летом.

Кроме того, в большинстве рекуператоров устанавливаются фильтры, которые очищают приточный воздух от пыли, пыльцы и других загрязнений. Это особенно важно для людей, страдающих аллергией или заболеваниями дыхательных путей.

Конструкция рекуператоров

Для понимания того, как работает рекуператор и как его правильно установить, необходимо разобраться в его устройстве. Давайте рассмотрим основные элементы конструкции рекуператора и их назначение.

Конструкция рекуператора: основные элементы

Типичный рекуператор состоит из следующих основных частей:

• Корпус - служит для размещения всех компонентов и защиты их от внешних воздействий.
• Теплообменник - главный элемент, в котором происходит передача тепла между потоками воздуха.
• Вентиляторы - обеспечивают циркуляцию воздуха через рекуператор.
• Фильтры - очищают приточный воздух от загрязнений.
• Система управления - автоматика, которая контролирует работу рекуператора.
• Воздуховоды - каналы для подачи и отвода воздуха.

Рассмотрим некоторые из этих элементов более подробно.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Пластинчатый теплообменник

Пластинчатый теплообменник состоит из набора параллельных пластин из металла или пластика, которые образуют каналы для прохождения воздуха. Пластины могут быть гладкими или иметь специальный рельеф для увеличения площади теплообмена.

Пластинчатые теплообменники компактны, имеют высокую эффективность и относительно недороги. Однако они чувствительны к загрязнениям и требуют регулярной чистки.

Роторный теплообменник

Роторный теплообменник представляет собой вращающийся барабан с насадкой из алюминиевой фольги или другого материала с высокой теплопроводностью. Воздушные потоки проходят через разные секторы барабана, при этом тепло аккумулируется в насадке и переносится от вытяжного воздуха к приточному.

Роторные теплообменники обладают очень высоким КПД (до 85%), но имеют более сложную конструкцию и потребляют электроэнергию для вращения ротора.

Воздуховоды и вентканалы

Для подключения рекуператора к помещению используются воздуховоды - каналы круглого или прямоугольного сечения из пластика или оцинкованной стали. Воздуховоды должны быть герметичными, теплоизолированными и иметь минимальное аэродинамическое сопротивление.

Приточный воздуховод подает свежий воздух в помещение, а вытяжной - удаляет отработанный воздух на улицу через отверстия в стенах или на крыше.

Воздушные клапаны и вентиляторы

Для регулирования потока воздуха в рекуператоре используются воздушные клапаны - заслонки, которые могут перекрывать или открывать воздуховоды. Клапаны могут быть ручными или автоматическими, с электроприводом.

Вентиляторы создают необходимый напор воздуха для его циркуляции через рекуператор и воздуховоды. Обычно используются осевые или центробежные вентиляторы с электродвигателем.

Фильтры и пылеуловители

Для очистки приточного воздуха от пыли, пыльцы и других загрязнений в рекуператорах применяются фильтры различных классов. Наиболее распространены кассетные фильтры из синтетического материала, которые задерживают до 90% частиц размером от 1 мкм.

Некоторые модели рекуператоров, такие как приточно-вытяжной рекуператор VAKIO BASE SMART, оснащаются электростатическими фильтрами или угольными фильтрами для удаления неприятных запахов, табачного дыма, выхлопных газов. Электростатические фильтры способны улавливать до 95% мельчайших частиц пыли и аэрозолей.

Фильтры требуют регулярной замены или очистки в зависимости от степени загрязнения воздуха. В среднем, замена фильтров производится каждые 3-6 месяцев. Своевременная замена обеспечивает эффективную работу рекуператора и качество воздуха в помещении.

Автоматика и системы управления

Современные рекуператоры оснащаются автоматикой, которая контролирует и регулирует работу устройства. Система управления может включать в себя:

• Датчики температуры и влажности воздуха
• Датчики качества воздуха (CO2, VOC)
• Таймеры и недельные программаторы
• Панель управления с дисплеем
• Пульт дистанционного управления или мобильное приложение

Автоматика позволяет настраивать режимы работы рекуператора, регулировать скорость вентиляторов, переключать режимы притока и вытяжки. Некоторые модели, например рекуператор VAKIO WINDOW, поддерживают интеграцию с системами "умный дом" и управление через голосовые помощники.

Датчики качества воздуха автоматически регулируют производительность рекуператора в зависимости от уровня CO2 или VOC в помещении. Это позволяет оптимизировать воздухообмен и экономить электроэнергию.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Применение рекуператоров

Рекуператоры воздуха находят широкое применение в различных сферах - от небольших квартир до крупных коммерческих и промышленных объектов. Рассмотрим основные области использования рекуператоров.

Рекуператор применение

Рекуператоры применяются везде, где требуется обеспечить эффективный воздухообмен и энергосбережение:

• Жилые помещения (квартиры, частные дома, коттеджи)
• Офисы и административные здания
• Торговые центры и магазины
• Рестораны, кафе, бары
• Гостиницы и отели
• Спортивные и фитнес-центры
• Медицинские учреждения
• Детские сады и школы
• Производственные и складские помещения

В каждом конкретном случае подбирается оптимальный тип и мощность рекуператора в зависимости от площади помещения, количества людей, особенностей эксплуатации.

Используем рекуператоры в жилых и коммерческих помещениях

В жилых домах и квартирах рекуператоры обеспечивают постоянный приток свежего воздуха, удаление избыточной влаги, неприятных запахов, вредных веществ. Они помогают создать здоровый микроклимат, снизить риск развития аллергии и респираторных заболеваний.

В коммерческих помещениях с большим скоплением людей (офисы, магазины, рестораны) рекуператоры поддерживают необходимый уровень кислорода, предотвращают духоту и застой воздуха. Это повышает работоспособность персонала и комфорт посетителей.

Для офисов и торговых залов часто используются канальные или кассетные рекуператоры, встраиваемые в подвесной потолок. Они компактны, имеют низкий уровень шума и легко вписываются в интерьер.

Рекуператоры для квартир и домов

При выборе рекуператора для квартиры или частного дома нужно учитывать несколько факторов:

• Площадь помещений и количество комнат
• Количество проживающих человек
• Особенности планировки (кухня, санузлы, гардеробные)
• Возможность монтажа (стеновые или потолочные рекуператоры)
• Бюджет и требования к функционалу

Для квартир обычно достаточно компактных приточно-вытяжных рекуператоров производительностью 50-200 м3/ч. Хорошим выбором будут модели типа VAKIO BASE SMART или VAKIO WINDOW. Они имеют высокий КПД, низкое энергопотребление и удобное управление.

Для больших домов и коттеджей могут применяться более мощные модели с разветвленной сетью воздуховодов и индивидуальной настройкой по зонам. Здесь важен точный расчет и грамотное проектирование системы вентиляции.

Рекуператоры в системах отопления и охлаждения

Рекуператоры могут использоваться совместно с другим климатическим оборудованием - кондиционерами, тепловыми насосами, системами "теплый пол". Они улучшают распределение воздуха и температурный баланс в помещениях.

В зимний период рекуператоры подогревают приточный воздух за счет тепла вытяжки, снижая нагрузку на систему отопления. В летний период они могут работать в режиме байпаса, обходя теплообменник и подавая в помещение прохладный воздух с улицы.

Некоторые модели рекуператоров оснащаются дополнительным водяным или электрическим калорифером для догрева воздуха в сильные морозы. Также существуют реверсивные рекуператоры, которые могут работать на охлаждение летом.

Рекуператор или кондиционер: что выбрать?

Рекуператоры и кондиционеры выполняют разные функции и дополняют друг друга. Кондиционеры предназначены для охлаждения и осушения воздуха, но не решают проблему воздухообмена. Рекуператоры, в свою очередь, обеспечивают постоянный приток свежего воздуха, но не могут его охлаждать.

Оптимальный вариант - использовать рекуператор совместно с кондиционером. Это позволит создать комфортный микроклимат и в жару, и в холода. При этом рекуператор снизит расход электроэнергии на кондиционирование за счет подачи предварительно охлажденного или нагретого воздуха.

Если стоит выбор между рекуператором и кондиционером, то приоритет нужно отдать качественной вентиляции. Без притока свежего воздуха кондиционер будет охлаждать спертый и загрязненный воздух, что негативно скажется на самочувствии.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Установка и подключение рекуператоров

Монтаж рекуператора - достаточно сложный процесс, требующий специальных знаний и инструментов. Некачественная установка может привести к потере производительности, шуму, вибрациям и даже поломке оборудования. Поэтому доверять монтаж рекомендуется профессионалам.

Как установить рекуператор

Процесс установки рекуператора зависит от его типа и модели, конструкции здания, способа прокладки воздуховодов. В общем виде он включает следующие этапы:

1. Проектирование системы вентиляции, подбор оборудования
2. Подготовка места для монтажа (стена, потолок, чердак, подвал)
3. Прокладка воздуховодов и монтаж распределительных коробок
4. Установка наружного и внутреннего блоков рекуператора
5. Подключение электропитания и системы управления
6. Подключение воздуховодов к рекуператору и вентиляционным решеткам
7. Проверка работоспособности, настройка режимов и расхода воздуха

Монтаж настенных рекуператоров типа VAKIO WINDOW более простой и может быть выполнен самостоятельно при наличии необходимых навыков и инструментов. Для этого в стене просверливается отверстие нужного диаметра, устанавливается воздуховод, закрепляются наружный и внутренний блоки.

Как подключить рекуператор

Подключение рекуператора к электросети должен выполнять квалифицированный электрик. Обычно используется однофазная сеть 230 В 50 Гц. Сечение кабеля и автоматы защиты выбираются в соответствии с мощностью рекуператора.

Управление рекуператором осуществляется через выносной или встроенный пульт. Также возможно подключение к системе "умный дом" по протоколу Modbus, Wi-Fi, Bluetooth. Для этого используются специальные контроллеры и шлюзы.

Важно соблюдать полярность при подключении вентиляторов и автоматики. Неправильное подключение может вывести оборудование из строя. После монтажа проводится проверка работоспособности рекуператора во всех режимах.

Схема установки рекуператора

Схема установки рекуператора зависит от планировки помещения и типа воздуховодов. Основные элементы системы:

• Наружный воздухозаборный узел с фильтром и клапаном
• Приточный и вытяжной воздуховоды с шумоглушителями
• Рекуператор с системой управления
• Распределительные коробки и диффузоры
• Вытяжные решетки в санузлах, на кухне, в подсобных помещениях

Воздуховоды могут располагаться горизонтально в подвесном потолке или вертикально в стенах, шахтах, коробах. Для минимизации потерь давления и шума используются воздуховоды круглого сечения из гладких материалов (пластик, оцинкованная сталь).

Приточные диффузоры располагаются в жилых комнатах и коридорах, обеспечивая равномерное распределение свежего воздуха. Вытяжные решетки устанавливаются в помещениях с повышенной влажностью и загрязненностью воздуха.

Схемы установки рекуператоров в домашних условиях

Для частных домов и квартир существует несколько типовых схем установки рекуператоров:

1. Настенный рекуператор с прямым забором и выбросом воздуха через стену. Самый простой вариант, подходящий для отдельных комнат. Примером такого рекуператора является VAKIO WINDOW, который можно установить в стену толщиной от 20 мм, в том числе в пластиковую панель окна.
2. Приточно-вытяжной рекуператор с разводкой воздуховодов по помещениям. Свежий воздух подается в жилые комнаты, а отработанный удаляется из санузлов, кухни, коридора. Этот вариант обеспечивает комплексную вентиляцию всего дома или квартиры. Пример такого рекуператора - VAKIO BASE SMART.
3. Приточный рекуператор в сочетании с механической вытяжкой. Свежий воздух подается рекуператором в одну или несколько точек, а удаление происходит через вытяжные вентиляторы в санузлах и на кухне. Этот вариант проще в монтаже, но менее эффективен энергетически.
4. Рекуператор, встроенный в систему центрального кондиционирования. В этом случае рекуператор устанавливается в приточно-вытяжной установке, которая распределяет воздух по дому через систему воздуховодов. Такое решение наиболее комплексное, но и самое дорогое.

При выборе схемы нужно учитывать площадь и планировку дома, количество жильцов, бюджет, требования к комфорту и энергоэффективности. В любом случае, монтаж рекуператора лучше доверить специалистам, которые сделают расчет воздухообмена, подберут оборудование и качественно выполнят установку.

Установка рекуператора своими руками: пошаговая инструкция

Если вы решили самостоятельно установить рекуператор, например настенный VAKIO WINDOW, то вам понадобятся такие инструменты и материалы:

• Перфоратор или дрель с алмазной коронкой по бетону диаметром 132 мм
• Строительный уровень, рулетка, карандаш
• Монтажная пена, герметик, крепеж (анкера или дюбели)
• Кабель питания, клеммы, инструмент для зачистки и обжима проводов

Процесс установки состоит из следующих шагов:

1. Выберите место установки рекуператора на стене и отметьте центр отверстия. Проверьте, нет ли внутри стены коммуникаций и несущих элементов.
2. Просверлите сквозное отверстие в стене алмазной коронкой под небольшим уклоном 3-5° наружу.
3. Установите в отверстие пластиковую гильзу, предварительно обклеив ее изнутри шумоизоляцией. Загерметизируйте стыки монтажной пеной.
4. Закрепите монтажную пластину на стене, выровняв ее по уровню. Установите в пластину внутренний блок рекуператора.
5. С наружной стороны стены установите внешний блок и загерметизируйте его стык со стеной.
6. Протяните кабель питания от внутреннего блока к месту подключения. Подключите рекуператор к сети через выключатель с защитой.
7. Проверьте работоспособность рекуператора на всех режимах. При необходимости отрегулируйте расход воздуха и другие параметры через панель управления или мобильное приложение.

Более подробную инструкцию по монтажу с иллюстрациями вы найдете в руководстве по эксплуатации, которое идет в комплекте с рекуператором. Если у вас возникнут сложности или сомнения на любом этапе, лучше обратитесь к специалистам. Неправильная установка может привести к потере производительности, шуму и даже поломке прибора.

Рекуператор на какой высоте

Оптимальная высота установки рекуператора - 2,2-2,5 м от пола, если позволяет конструкция стены. Для настенных рекуператоров типа VAKIO WINDOW рекомендуется размещать их максимально высоко, на расстоянии 40-60 см от потолка и не менее 10 см от откоса окна. Это улучшает циркуляцию воздуха в помещении.

Если рекуператор устанавливается в детской комнате, его можно опустить до высоты 1,8-2,0 м от пола. В этом случае воздух будет поступать в зону дыхания ребенка. Для ванной, туалета, кухни высота установки может быть ниже - на уровне 1,5-1,8 м.

При монтаже приточно-вытяжных рекуператоров с разводкой воздуховодов, высота расположения внутреннего блока не так критична. Главное - обеспечить удобство обслуживания, подвода коммуникаций и равномерное распределение воздуха по помещениям. Приточные диффузоры обычно размещают на потолке или стенах под потолком, а вытяжные решетки - на высоте 10-30 см от пола.

В любом случае, окончательное расположение рекуператора определяется исходя из особенностей планировки, дизайна интерьера и результатов расчета воздухообмена. Если сомневаетесь, проконсультируйтесь со специалистом по вентиляции.

Эффективность и преимущества рекуператоров

Рекуператоры обладают рядом преимуществ перед традиционным проветриванием и простыми приточными системами. Давайте рассмотрим основные аспекты эффективности рекуператоров и их влияние на микроклимат в доме.

Эффективность рекуператоров в системе вентиляции

Главное преимущество рекуператоров - возможность организовать управляемый и энергоэффективный воздухообмен в доме или квартире. В отличие от естественной вентиляции через окна и щели, рекуператор обеспечивает стабильный приток свежего воздуха независимо от погоды и времени года.

КПД современных пластинчатых и роторных рекуператоров достигает 75-95%. Это значит, что они возвращают в помещение до 95% тепла или холода, содержащегося в удаляемом воздухе. За счет этого снижается нагрузка на системы отопления и кондиционирования, экономится энергия.

Модели с энтальпийным теплообменником, такие как VAKIO BASE SMART, дополнительно регулируют влажность воздуха, предотвращая излишнюю сухость зимой и духоту летом. Это создает более комфортный микроклимат и снижает риск респираторных заболеваний.

Преимущества и недостатки рекуператоров

К основным преимуществам рекуператоров можно отнести:

• Постоянный приток свежего воздуха без сквозняков и уличного шума
• Фильтрация воздуха от пыли, пыльцы и других аллергенов
• Удаление избыточной влаги, запахов и вредных веществ
• Энергосбережение за счет возврата тепла и снижения нагрузки на отопление/кондиционирование
• Предотвращение образования плесени и грибка на стенах
• Возможность управления через мобильное приложение и интеграции с системами "умный дом"

Недостатки рекуператоров связаны в основном со сложностью монтажа и относительно высокой стоимостью оборудования. Для установки требуется прокладка воздуховодов, сверление стен, подвод электричества. Также нужно периодически менять фильтры и проводить чистку теплообменника.

Но в целом, преимущества рекуператоров перевешивают их недостатки. Особенно если учесть долгосрочный эффект от энергосбережения, улучшения здоровья и повышения комфорта. Качественный рекуператор способен прослужить 10-15 лет без серьезных поломок.

Энергоэффективность рекуператоров: мифы и реальность

Вокруг энергоэффективности рекуператоров ходит немало мифов и заблуждений. Некоторые считают, что рекуператоры слишком дороги и долго окупаются, другие - что они вообще не нужны в современных домах. Давайте разберемся, где правда, а где вымысел.

Миф 1: Рекуператоры потребляют много электроэнергии.
Реальность: Современные рекуператоры имеют класс энергоэффективности А+ или А++. Их энергопотребление не превышает 30-60 Вт, что сопоставимо с лампочкой. При этом за счет подогрева приточного воздуха они экономят в 5-10 раз больше энергии на отоплении.

Миф 2: Рекуператоры слишком дорогие и никогда не окупятся.
Реальность: Стоимость компактных рекуператоров начинается от 20-30 тыс. рублей. Более мощные приточно-вытяжные установки с разводкой воздуховодов стоят от 100 тыс. рублей. Срок окупаемости составляет в среднем 3-7 лет за счет экономии на отоплении и кондиционировании. Если учесть срок службы и косвенные выгоды для здоровья, инвестиции в рекуператор более чем оправданы.

Миф 3: В новых домах с хорошими окнами рекуператоры не нужны.
Реальность: Даже в современных энергоэффективных домах рекуператоры полезны. Герметичные окна и двери препятствуют свободному воздухообмену, что ведет к накоплению влаги, CO2 и других вредных веществ. Рекуператор решает эту проблему, поддерживая здоровый микроклимат без лишних теплопотерь.

Конечно, рекуператор - не панацея от всех проблем с вентиляцией. Он не заменит полноценную систему вентиляции в больших домах или специфических помещениях (бассейн, сауна, цех). Но для большинства квартир и коттеджей рекуператор - оптимальное решение по соотношению цены, качества и удобства.

Влияние рекуператоров на качество воздуха в помещении

Качество воздуха в наших домах часто хуже, чем на улице. Причины - накопление влаги, CO2, летучих органических соединений от мебели, бытовой химии, готовки и дыхания людей. Особенно страдают аллергики, дети, пожилые и люди с респираторными заболеваниями.

Рекуператоры улучшают качество воздуха сразу по нескольким параметрам:

• Снижают уровень CO2 за счет притока свежего воздуха с улицы. Это повышает работоспособность, концентрацию и общий тонус.
• Удаляют избыточную влагу, предотвращая образование конденсата, плесени и грибка. Идеальная влажность в помещении - 40-60%.
• Фильтруют приточный воздух от пыли, пыльцы, выхлопных газов и других загрязнений. Для этого используются фильтры классов G4, F7 или даже HEPA, как в модели VAKIO BASE SMART.
• Удаляют неприятные запахи, табачный дым, выделения от отделочных материалов и мебели.
• Поддерживают оптимальный кислородный баланс, особенно важный для детей, беременных женщин, пожилых людей.

Эффект от использования рекуператора заметен почти сразу - легче дышится, нет ощущения духоты, улучшается самочувствие и сон. При этом прибор работает почти бесшумно и не создает сквозняков.

Экономия энергии и тепловая эффективность

Главное преимущество рекуператоров - возможность сохранить до 90% тепла вытяжного воздуха и использовать его для нагрева приточного. Это позволяет существенно снизить затраты на отопление зимой и кондиционирование летом.

Например, если на улице -20°C, а в помещении +25°C, то при обычном проветривании мы будем терять огромное количество тепла. Рекуператор же подогреет уличный воздух почти до комнатной температуры, прежде чем подать его в помещение. И наоборот, летом он охладит поступающий воздух за счет кондиционированного вытяжного.

КПД современных пластинчатых рекуператоров, таких как VAKIO WINDOW, достигает 75-85%. Роторные и энтальпийные теплообменники имеют еще более высокую эффективность - до 90-95%. При этом сам рекуператор потребляет минимум энергии - от 20 до 100 Вт в зависимости от режима работы.

По оценкам специалистов, использование рекуператора позволяет экономить 30-40% затрат на отопление в частном доме и 15-20% в городской квартире. Срок окупаемости прибора за счет этой экономии составляет 2-5 лет. При этом срок службы качественных моделей - 10 лет и более.

Температурный режим и влажность воздуха

Помимо теплосбережения, рекуператоры выполняют функцию климат-контроля. Они поддерживают комфортную температуру и влажность в помещении независимо от погодных условий и времени года.

Зимой рекуператор подогревает холодный и сухой уличный воздух, доводя его до оптимальных параметров. Он предотвращает переохлаждение помещений и образование конденсата на окнах. Некоторые модели, например VAKIO BASE SMART, имеют дополнительный догрев для работы в сильные морозы.

Летом рекуператор, наоборот, охлаждает и осушает горячий и влажный воздух с улицы. Это снижает нагрузку на кондиционер и препятствует образованию духоты. Энтальпийные теплообменники к тому же выравнивают влажность, не допуская пересушивания воздуха.

Интеллектуальная автоматика рекуператоров сама определяет оптимальный режим работы в зависимости от температуры внутри и снаружи. Пользователю остается только выбрать желаемые параметры микроклимата или воспользоваться готовыми сценариями.

Таким образом, рекуператор обеспечивает здоровый и комфортный микроклимат 24 часа в сутки, 365 дней в году. Он незаменим для детских комнат, спален, гостиных и домашних офисов. А в сочетании с умным климат-контролем, как в линейке приборов VAKIO, становится настоящим помощником в создании идеальной атмосферы дома.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Современные технологии и типы рекуператоров

Технологии рекуперации тепла постоянно совершенствуются, предлагая все более эффективные и удобные решения для вентиляции. Давайте рассмотрим основные типы современных рекуператоров и их особенности.

Сравнение различных типов рекуператоров

На рынке представлено несколько типов рекуператоров, отличающихся по принципу действия, конструкции теплообменника и области применения:

1. Пластинчатые рекуператоры. Самый распространенный и доступный тип. Теплообмен происходит через стенки тонких пластин из алюминия, пластика или керамики. КПД до 85%, не требуют электричества, компактны и просты в обслуживании. Подходят для квартир, частных домов, небольших офисов. Пример - VAKIO WINDOW.
2. Роторные рекуператоры. Теплообмен происходит при вращении барабана с алюминиевой насадкой между потоками воздуха. КПД до 85%, возможна утечка воздуха между потоками. Требуют электропитания для привода ротора. Применяются в больших домах, коммерческих и промышленных зданиях.
3. Энтальпийные рекуператоры. Помимо явного тепла, переносят скрытое тепло (энтальпию) за счет влагообмена. КПД до 95% по теплу и до 70% по влаге. Мембранный теплообменник из полимерного материала. Рекомендуются для помещений с повышенной влажностью - кухни, ванные, бассейны, сауны. Пример - VAKIO BASE SMART.
4. Камерные (регенеративные) рекуператоры. Теплообмен происходит при попеременном нагреве и охлаждении насадки в камере. КПД до 90%, нет утечек воздуха. Относительно громоздки, требуют управления заслонками. Часто совмещаются с грунтовыми теплообменниками.
5. Тепловые трубы. Замкнутый контур с теплоносителем (фреон, вода, гликоль), который испаряется и конденсируется, передавая тепло. КПД до 70%. Компактны, не имеют движущихся частей, работают автономно. Ограничены по мощности и температурному диапазону.

Выбор типа рекуператора зависит от конкретных условий - размера и назначения помещения, требований к производительности, уровню шума, наличия коммуникаций. В любом случае, он должен быть правильно спроектирован и установлен, чтобы обеспечить максимальную эффективность и комфорт.

Современные технологии в рекуператорах воздуха

Производители рекуператоров постоянно внедряют инновации, улучшающие характеристики и расширяющие функционал приборов:

• Электронно-коммутируемые (EC) двигатели вентиляторов. Обеспечивают плавное регулирование скорости, низкое энергопотребление, длительный срок службы.
• Интеллектуальные системы управления. Автоматически поддерживают заданные параметры микроклимата, имеют расписания и сценарии работы, дистанционное управление через интернет.
• Инверторные компрессоры. Позволяют точно регулировать производительность и температуру приточного воздуха в широком диапазоне.
• Многоступенчатая фильтрация. Включает фильтры грубой и тонкой очистки, электростатические, угольные, фотокаталитические фильтры для удаления мельчайших частиц, запахов, вирусов и бактерий.
• Рекуперация холода. Использование геотермальной энергии грунта или грунтовых вод для охлаждения приточного воздуха летом. Применяется в сочетании с рекуператорами тепла.
• Солнечные воздухонагреватели. Используют солнечную радиацию для подогрева приточного воздуха, снижая нагрузку на систему отопления. Могут быть встроены в конструкцию здания.

Эти и другие технологии делают современные рекуператоры все более "умными", адаптивными и экологичными. Они не только обеспечивают здоровый микроклимат, но и помогают экономить энергию, снижать выбросы CO2, интегрироваться в "зеленые" стандарты строительства.

Обзор популярных моделей рекуператоров

На российском рынке представлено множество моделей бытовых и коммерческих рекуператоров от отечественных и зарубежных производителей. Вот некоторые из наиболее популярных решений:

• VAKIO BASE SMART. Приточно-вытяжной рекуператор с производительностью до 120 м3/ч. Пластинчатый энтальпийный теплообменник, КПД до 90%. Интеллектуальное управление, Wi-Fi, датчики качества воздуха. Подходит для квартир и домов до 120 м2.
• VAKIO WINDOW. Компактный настенный рекуператор для помещений до 40 м2. Керамический аккумулятор тепла, КПД до 85%. Производительность до 60 м3/ч. Управление с пульта и смартфона, датчик влажности.
• Tion O2. Подвесной рекуператор с производительностью до 120 м3/ч. Пластинчатый медный теплообменник, КПД до 85%. Фильтры класса F7, угольный фильтр. Управление со смартфона, интеграция с "умным домом".
• Vents ВУТ 300 Г. Приточно-вытяжная установка с роторным регенератором. Производительность до 300 м3/ч, КПД до 85%. EC-моторы, фреоновый нагреватель, система защиты от обмерзания.
• Mitsubishi Electric Lossnay LGH-25RVX-E. Подвесной рекуператор с производительностью до 250 м3/ч. Запатентованный бумажный рекуператор, КПД до 80% по теплу и влаге. Не требует дренажа конденсата.
• Systemair SAVE VTR 150/K. Потолочный рекуператор с роторным теплообменником. Производительность до 150 м3/ч, КПД до 85%. Электрический преднагреватель, байпас, фильтры F7. Подключение к системе "умный дом".

При выборе модели рекуператора нужно отталкиваться от конкретных задач и бюджета. Важно правильно рассчитать производительность, подобрать необходимые функции, учесть особенности монтажа и обслуживания.

Производительность рекуператора должна соответствовать объему помещения и требуемому воздухообмену. Для жилых комнат рекомендуется 3-4 кратный воздухообмен в час, для кухонь и санузлов - 5-7 кратный. Например, для комнаты 20 м2 с высотой потолка 2,5 м нужен рекуператор с производительностью минимум: 20 * 2,5 * 3 = 150 м3/ч.

По функционалу современные рекуператоры могут включать:

• Несколько скоростей для регулировки интенсивности вентиляции
• Режимы притока, вытяжки и рекуперации
• Автоматическое управление по датчикам температуры, влажности, CO2
• Интеграцию с системами "умный дом" и мобильными приложениями
• Дополнительную очистку и обеззараживание воздуха

Выбирая между настенными моделями, такими как VAKIO WINDOW, и приточно-вытяжными установками с разводкой воздуховодов, нужно учитывать сложность и стоимость монтажа. Настенные приборы проще в установке, не требуют прокладки воздуховодов и занимают меньше места. Но они менее эффективны для больших площадей и не позволяют организовать индивидуальную вентиляцию по комнатам.

Для квартир и небольших домов до 100 м2 оптимальным выбором будут компактные модели с производительностью 60-200 м3/ч. Например, упомянутый VAKIO WINDOW со встроенной автоматикой и керамическим теплообменником. Или более мощный VAKIO BASE SMART с пластинчатым рекуператором и функцией энтальпийного увлажнения.

Для коттеджей и таунхаусов от 100 до 250 м2 подойдут модульные приточно-вытяжные установки производительностью от 200 до 500 м3/ч. Их можно размещать в подсобных помещениях (кладовая, подвал, чердак) и распределять воздух по дому через систему воздуховодов. Это позволит точечно организовать воздухообмен и микроклимат в каждой комнате.

Отдельного внимания заслуживает вопрос обслуживания рекуператора. Для стабильной и эффективной работы нужно регулярно менять фильтры и чистить теплообменник. Большинство бытовых моделей рассчитаны на самостоятельное обслуживание пользователем. Периодичность этих процедур зависит от условий эксплуатации и загрязненности воздуха. В среднем фильтры меняют раз в 3-6 месяцев, а чистку проводят раз в год.

Также при выборе рекуператора нужно ориентироваться на бюджет и сопоставлять его со стоимостью владения. Цены на компактные настенные модели начинаются от 20-30 тыс. рублей, на приточно-вытяжные установки - от 50 тыс. рублей. Но кроме разовых затрат на покупку и монтаж, нужно учитывать расходы на электроэнергию, замену фильтров и плановое обслуживание. В то же время использование рекуператоров позволяет экономить на отоплении и кондиционировании за счет утилизации тепла.

Таким образом, выбор оптимальной модели рекуператора - это всегда поиск баланса между потребностями, техническими характеристиками и финансовыми возможностями. Главное - четко определить задачи и приоритеты, изучить доступные варианты и проконсультироваться со специалистами. А качественный рекуператор станет надежным помощником в создании здорового микроклимата и комфорта в вашем доме.

Рекуператоры для коммерческих помещений

Системы вентиляции с рекуперацией тепла актуальны не только для жилых, но и для коммерческих и общественных зданий. Офисы, магазины, рестораны, школы, больницы - везде, где находится много людей, требуется интенсивный воздухообмен для поддержания нормального уровня кислорода, влажности и чистоты воздуха. При этом затраты на обогрев или охлаждение приточного воздуха могут быть очень большими.

Рекуператоры позволяют организовать эффективную вентиляцию коммерческих помещений с минимальными теплопотерями. Они могут быть как частью общей системы вентиляции и кондиционирования здания, так и работать автономно в отдельных помещениях.

Рекуператоры для коммерческих помещений: особенности и установка

Коммерческие рекуператоры имеют ряд особенностей по сравнению с бытовыми моделями:

• Большая производительность. Расход воздуха может составлять от нескольких сотен до нескольких тысяч кубометров в час.
• Наличие системы автоматики с функциями контроля, управления, диспетчеризации и интеграции с общей системой "умного здания".
• Возможность подключения к общим инженерным сетям - электричество, водоснабжение, канализация.
• Различные исполнения - подвесные, напольные, наружные, встраиваемые в подвесной потолок.
• Опции увлажнения, осушения, догрева, охлаждения, фильтрации и обеззараживания воздуха.

Выбор коммерческого рекуператора - комплексная инженерная задача, требующая расчетов и проектирования. Нужно учитывать:

• Назначение и режим эксплуатации здания
• Количество людей и удельные нормы воздухообмена
• Объемно-планировочные и конструктивные решения
• Доступные места для размещения оборудования
• Схему разводки воздуховодов и распределения воздуха
• Класс энергоэффективности и целевые параметры микроклимата
• Бюджет и стоимость владения

Монтаж и пусконаладку коммерческих систем вентиляции с рекуперацией должны выполнять квалифицированные специалисты. Требуется тщательная подготовка места установки, прокладка воздуховодов и коммуникаций, интеграция с системами автоматизации здания, измерение и настройка расходов воздуха, проверка эффективности теплоутилизации.

Кроме того, коммерческие рекуператоры требуют регулярного сервисного обслуживания - замены фильтров, чистки теплообменников, диагностики и ремонта компонентов. Для этого нужно заключать договоры с профильными компаниями и следовать рекомендациям производителя.

Но все эти затраты оправданы благодаря существенной экономии энергии на вентиляцию и поддержание здорового микроклимата для сотрудников и посетителей. Современный бизнес уделяет большое внимание энергоэффективности, экологичности и качеству воздуха в своих помещениях. А рекуператоры - один из ключевых инструментов для достижения этих целей.

Заключение

Рекуператоры воздуха - эффективное решение для вентиляции жилых и коммерческих зданий, позволяющее минимизировать теплопотери и обеспечить комфортный микроклимат. Они утилизируют тепло вытяжного воздуха, передавая его приточному, что снижает затраты на обогрев зимой и охлаждение летом.

При этом рекуператоры не только экономят энергию, но и улучшают качество воздуха в помещениях - удаляют лишнюю влагу, CO2, неприятные запахи, фильтруют пыль и аллергены. Это благоприятно влияет на здоровье, самочувствие и работоспособность людей.

Современные рекуператоры представлены в широком ассортименте - от компактных настенных моделей до мощных приточно-вытяжных установок. Они используют разные типы теплообменников, имеют гибкие настройки производительности и режимов работы, интегрируются с системами "умного дома". Расчет, подбор и монтаж оборудования лучше доверить специалистам, но базовое обслуживание доступно самим пользователям.

Как выбрать рекуператор для квартиры или дома?

При выборе бытового рекуператора нужно отталкиваться от конкретных задач и учитывать следующие факторы:

• Площадь и планировка помещений, количество жильцов
• Требуемый воздухообмен и производительность
• Функциональность и набор режимов работы
• Тип и эффективность рекуператора
• Сложность монтажа и обслуживания
• Уровень шума и вибраций
• Стоимость покупки и эксплуатации

Для квартир и небольших домов до 100 м2 оптимальны компактные настенные модели типа VAKIO WINDOW или канальные приточно-вытяжные установки с производительностью 60-200 м3/ч. Для больших коттеджей подойдут модульные системы с разводкой воздуховодов по комнатам.

В любом случае, нужна индивидуальная оценка и консультация специалиста. Он поможет подобрать сбалансированное решение под ваши потребности и бюджет.

Как правильно расположить рекуператор в доме?

От правильного размещения рекуператора зависит эффективность вентиляции и распределение воздуха в помещениях. Общие рекомендации такие:

• Размещать рекуператор на максимальном удалении от источников загрязнения воздуха - кухни, санузла, гаража.
• Обеспечить свободный доступ к месту забора и выброса воздуха, избегать препятствий на пути воздушного потока.
• Минимизировать длину и повороты воздуховодов для снижения аэродинамического сопротивления.
• Располагать приточные диффузоры в жилых комнатах, а вытяжные - в подсобных помещениях и санузлах.
• Учитывать расстояние до шумовых нормативов, при необходимости использовать шумоглушители.

Для настенных проветривателей, таких как VAKIO WINDOW, рекомендуется размещение на максимальной высоте, на расстоянии 10-15 см от откоса окна и 40-60 см от потолка. Это улучшает циркуляцию воздуха в помещении.

Приточно-вытяжные установки с разводкой воздуховодов можно размещать в удобном для обслуживания месте - кладовой, подвале, подсобке, за подвесным потолком. Главное - обеспечить удобный доступ и предусмотреть отвод конденсата.

Таким образом, рекуператоры - современное энергоэффективное решение для вентиляции, которое обеспечивает здоровый микроклимат, экономит энергию и заботится о вашем комфорте. Они незаменимы как в частных домах и квартирах, так и в коммерческих и общественных зданиях.

Благодаря широкому ассортименту моделей и опций, каждый может подобрать оптимальный рекуператор под свои задачи и бюджет. А профессиональный подход к проектированию, монтажу и обслуживанию гарантирует его надежную и эффективную работу на долгие годы.

Если вы цените свое здоровье, комфорт и хотите жить в гармонии с природой - рекуператор станет вашим незаменимым помощником. Дышите чистым воздухом, экономьте энергию и наслаждайтесь идеальным микроклиматом в своем доме вместе с современными системами вентиляции с рекуперацией тепла!

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Часто задаваемые вопросы про устройство рекуператоров

Вопрос: Чем рекуператор отличается от обычного проветривания?
Ответ: В отличие от проветривания, рекуператор обеспечивает постоянный приток свежего воздуха без сквозняков, пыли и уличного шума. При этом он сохраняет тепло зимой и прохладу летом за счет возврата энергии вытяжного воздуха.

Вопрос: Можно ли установить рекуператор в квартире?
Ответ: Да, для квартир есть компактные модели настенного и канального типа, такие как VAKIO WINDOW. Они легко монтируются в стену, не требуют прокладки воздуховодов и эффективно вентилируют отдельные комнаты.

Вопрос: Какой уровень шума создает рекуператор?
Ответ: Современные бытовые рекуператоры работают с низким уровнем шума 20-40 дБА, сравнимым с шепотом или тихим разговором. Этому способствуют шумоизолированные корпуса, плавная регулировка скорости и специальные шумоглушители.

Вопрос: Насколько сложно обслуживать рекуператор?
Ответ: Обслуживание сводится к периодической замене фильтров и очистке теплообменника. Большинство моделей имеют легкосъемные фильтры и допускают чистку пылесосом и водой. При регулярном уходе рекуператор прослужит 10-15 лет без потери эффективности.

Вопрос: Сколько электроэнергии потребляет рекуператор?
Ответ: Рекуператоры имеют низкое энергопотребление благодаря ЕС-моторам и системам автоматики. Например, приточно-вытяжной прибор VAKIO BASE SMART потребляет всего 40 Вт - как лампочка. При этом он экономит в несколько раз больше на отоплении и кондиционировании.

Надеемся, что эта статья помогла вам разобраться в устройстве, принципах работы и преимуществах рекуператоров воздуха. Если у вас остались вопросы - задавайте их в комментариях, мы с радостью на них ответим. А если вы уже готовы выбрать свой идеальный рекуператор - заходите в наш интернет-магазин и подбирайте подходящую модель. Мы гарантируем профессиональную консультацию, выгодные цены и быструю доставку по всей России. Дышите чистым воздухом и будьте здоровы!
