Монтаж вентиляции под ключ: этапы и ответственность подрядчика
От техзадания до монтажного проекта: зачем нужен расчёт воздухообмена
Корректный монтаж вентиляции всегда начинается с технического задания. Инженер уточняет количество помещений, требуемую кратность воздухообмена и ограничения по уровню шума. Затем формируется монтажный проект: на плане указывают трассы воздуховодов, места установки оборудования и продуманные маршруты электропитания. Без этих документов сложно выдержать нормативную кратность и правильно провести монтаж систем вентиляции воздуха.
Если в доме уже предусмотрены шахты, проверяют их геометрию, оценивают ли монтаж вытяжной вентиляции без дополнительного усиления тяги. При необходимости закладывают канальный вентилятор Alpha, обеспечивающий стабильный воздушный поток даже при сложной геометрии короба.
Согласование трасс: минимизация длины воздуховодов и шумов
Чем короче воздуховод спирально-навивной, тем ниже сопротивление сети. Инженер старается проложить магистраль с малым числом поворотов, в одном уровне и с минимумом переходов диаметр/диаметр. Под потолком применяются виброподвесы и акриловый шумопоглотитель, чтобы установка вентиляции не передавала вибрацию плитам перекрытия.
Документы сдачи-приёмки: паспорт оборудования, акт пусконаладки
Финальный комплект включает паспорт приточно-вытяжной установки, исполнительную схему, протокол замеров расхода воздуха и акт пусконаладочных работ. Именно эти бумаги подтверждают, что организованный монтаж приточной системы вентиляции соответствует СП 60.13330.
Подбор оборудования: как выбрать приточно-вытяжную установку с рекуператором
Сравнение производительностей и энергопотребления установок Alpha
Линейка Alpha покрывает потребности от 150 до 750 м³/ч. Для квартиры площадью 100 м² при 0,8 крат/ч достаточно модели Alpha 250: она обеспечит нормативный воздухообмен с запасом, а потребляемая мощность в режиме комфорт — всего 90 Вт. Такое решение подходит, когда нужен монтаж вентиляции с минимальными эксплуатационными расходами.

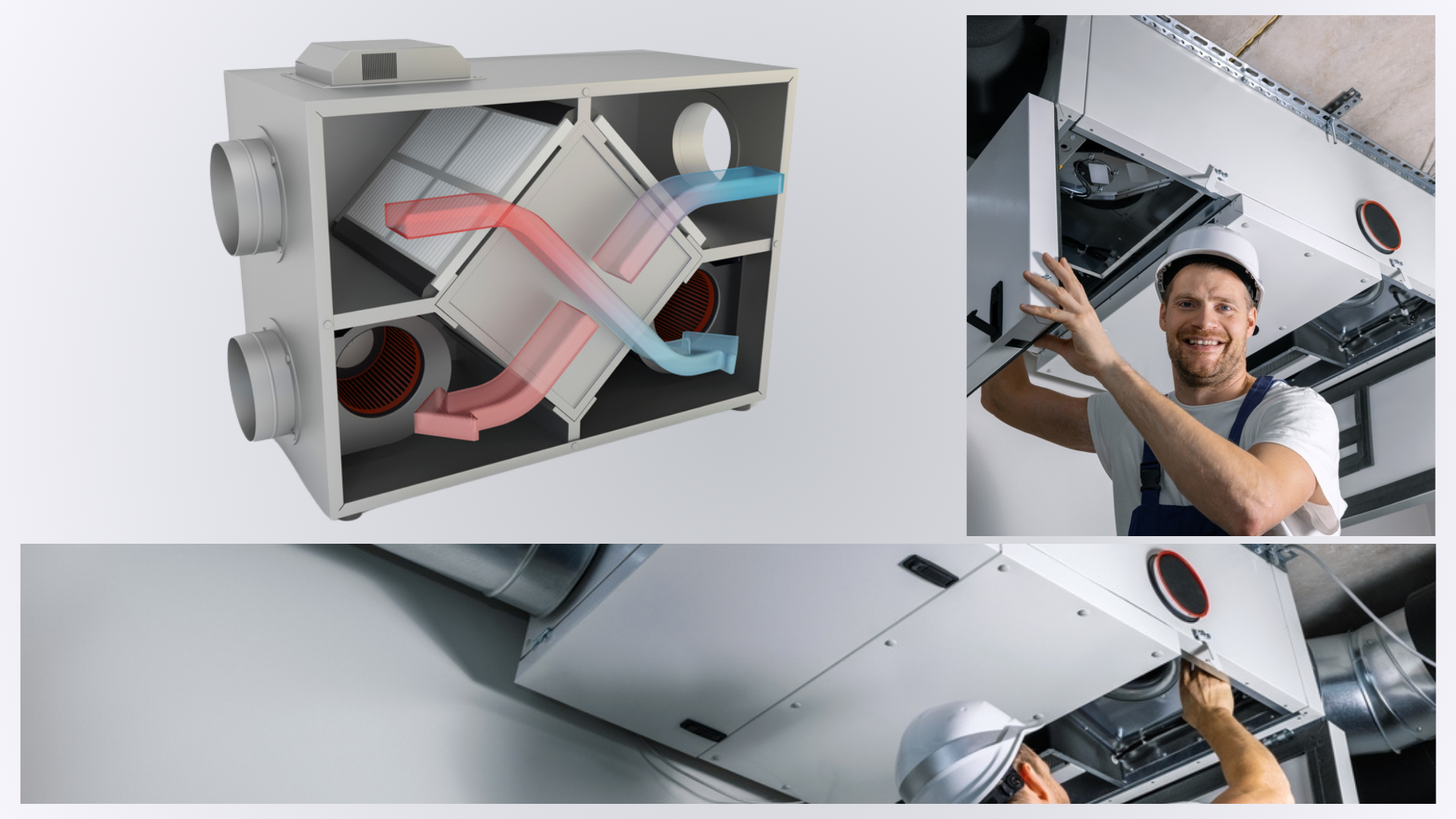

Все установки снабжены пластинчатым рекуператором с КПД до 89 %. Это снижает нагрузку на систему отопления и обеспечивает экономию до 35 % энергии в отопительный сезон.
Критерии выбора рекуператора тепла и влагопередачи
Если в доме часто возникает сухой воздух, целесообразно применять энтальпийный теплообменник: вместе с теплом он частично возвращает влагу. Для бассейна, наоборот, выбирают алюминиевый рекуператор, устойчивый к высокой влажности и коррозии.
Автоматика: датчики CO₂, влажности, силовая и слаботочная сеть
Современный контроллер Alpha Digital подключает до трёх датчиков CO₂ и RH. Он поддерживает протокол Modbus, а значит легко интегрируется в «умный дом». При превышении 1000 ppm CO₂ производительность автоматически нарастает, обеспечивая качественный воздухообмен без участия пользователя.
Материалы системы: воздуховоды, фитинги, шумо- и теплоизоляция
Спирально-навивные и ППУ-изолированные каналы: где применить
Для прокладки по чердаку используют ППУ-изолированные трубы: они сразу решают вопрос термоизоляции и устраняют конденсацию. На потолке подвальных помещений допускается гибкий гофрорукав — он упрощает обход балок, сокращая время, за которое выполняют монтаж вентиляции.
Фланцевые соединения, резиновые уплотнители, балансировочные заслонки
Фланец с уплотнителем гарантирует герметичность до класса C. На ответвлениях монтируют балансировочные заслонки: с их помощью при пусконаладке равномерно распределяют расход воздуха между комнатами.
Аксессуары раздачи: анемостаты, диффузоры, вентиляционные решётки
В гостиной устанавливают потолочный диффузор с регулируемым кольцом — он формирует длинную горизонтальную струю и исключает сквозняк. В санузле применяют влагостойкий анемостат Ø100 мм.
Монтаж вентканалов: правила прокладки и герметизации
Разметка, бурение и прокладка через перекрытия
Проходы через несущие конструкции выполняются коронкой Ø +20 мм от диаметра канала. Между трубой и бетоном применяют огнестойкий компенсатор, а после монтаж вентканала пространство заполняют негорючим герметиком.
Подвесы, хомуты, вибровставки: как снизить передачу шума
Каждые 2,5 м канал закрепляется виброподвесом на тросе. Перед канальным вентилятором обязательна гибкая вставка длиной 150 мм — она режет структуру шума и продлевает ресурс подшипников.
Термоизоляция и конденсатоотводчики на холодных участках
На чердаке воздуховоды утепляют рулонным каучуком 9 мм. Слив конденсата выводят к дренажу через конденсатоотводчик с сифоном.
Защита от теплопотерь в подполье и на чердаке
Если магистраль проходит под перекрытием, наружную изоляцию усиливают фольгой: отражатель минимизирует теплотрасферт и предотвращает промерзание.
Электромонтаж и подключение автоматики вентиляции
Питание канальных вентиляторов и рекуператора
Питающий кабель 3×1,5 мм² прокладывается в гофре по коротчайшему пути к щитку. Для рекуператора выделяют отдельный автомат C10 А с УЗО 30 мА.
Кабель-каналы и силовая автоматика внутри корпуса
Все силовые соединения заводятся на клеммную колодку внутри установки. Это исключает внешние коммутационные короба и упрощает подключение вентиляции.
Пульт управления и интеграция в «умный дом»
Проводной пульт Alpha Touch выводит температуру притока, обороты вентиляторов и уровень CO₂. Через Modbus данные поступают в центральный контроллер, который оптимизирует монтаж систем вентиляции воздуха в масштабе всего здания.
Пусконаладка: балансировка притока и вытяжки
Измерение расхода анемометром и настройка диффузоров
Анализ приточного и вытяжного расхода выполняют крыльчатым анемометром. Регулировка производится поворотом диска диффузора: шаг 1 оборот ≈ 12 м³/ч.
Тест дым-карандашом: контроль обратной тяги
В санузле открывают дверь и подносят дым к анемостату. Струя должна без рывков уходить внутрь решётки — так проверяют, что вытяжная система вентиляции монтаж выполнен корректно.
Измерение уровня шума и финальная калибровка датчиков
Шумомер ставят в спальне на высоте 1,2 м: норматив ≤ 25 дБА. При превышении параметров добавляют шумоглушитель или снижают обороты ночного режима.
Сервис и эксплуатация: как продлить срок службы системы
График замены фильтров и чистки рекуператора
Для городского воздуха класс F7 меняют каждые 4 месяца. Один раз в год теплообменник вымывают тёплой водой и продувают сжатым воздухом.
Проверка герметичности стыков и натяжного троса шахты
Раз в два года осматривают соединения фланцев: если видны следы пыли, швы промазывают полимерным герметиком.
Снижение энергозатрат: сезонные режимы работы установки
Весной и осенью рекуператор переводят в байпас: свободное охлаждение экономит электричество, сохраняя здоровый воздухообмен.
Частые ошибки монтажа вентиляции и способы их предотвратить
Завышенное сопротивление сети из-за малого диаметра каналов
Для расхода 250 м³/ч минимальный диаметр — 160 мм. Сужение до 125 мм влечёт рост напора и повышает шум.
Отсутствие шумо- и виброизоляции оборудования
Компрессионные ножки и вибровставка перед вентилятором снижают передачу вибрации на перекрытие, улучшая акустику.
Неправильный вывод дефлектора на кровле
Выход должен быть выше конька на 0,6 м и расположен дальше 2 м от окна. Несоблюдение приводит к обратному задуву ветра.
Выбор подрядчика: чек-лист для заказчика
Как оценить смету и монтажный проект
Проверьте, чтобы смета детализировала каждый метр воздуховода, каждую вибровставку и работу по установке вентиляционного оборудования.
Контроль гарантии, сервисного обслуживания и обучения пользователя
Сервисный договор включает бесплатную пусконаладку, ежеквартальный осмотр и горячую линию. Подрядчик обязан обучить владельца: показать, как менять фильтр и переключать сезонные режимы.
Обращаясь к компании, которая проводит монтаж вентиляции и обеспечивает подключение вентиляции «под ключ», вы получаете гарантированный микроклимат, экономию энергии и спокойный сон без шума.
Полный пакет услуг — от идеи до сервисного обслуживания — Проектирование и монтаж систем вентиляции.
