Противопожарные клапаны - ключевые элементы систем вентиляции, обеспечивающие локализацию очага возгорания и предотвращающие распространение огня и дыма по воздуховодам. Правильный выбор, грамотный монтаж и регулярное обслуживание клапанов противопожарных вентиляционных систем - залог надежной защиты здания и находящихся в нем людей. В данной статье мы подробно разберем устройство, типы, требования и нюансы эксплуатации этих важных устройств.
Противопожарные клапаны в системах вентиляции: Назначение и принцип работы
Основная задача клапана вентиляционного противопожарного - оперативно перекрыть воздушный поток в воздуховодах при возникновении пожара. Это позволяет ограничить распространение огня, дыма и токсичных газов по вентиляционным каналам в смежные помещения и на другие этажи здания.
Роль противопожарных клапанов в обеспечении безопасности зданий и сооружений
Установка противопожарных клапанов в системах вентиляции регламентируется нормативными документами и является обязательным требованием для большинства типов зданий - жилых, общественных, производственных. Особенно важно применение клапанов на объектах с массовым пребыванием людей, в высотных зданиях, на промышленных предприятиях.
Предотвращение распространения огня и дыма по воздуховодам при пожаре
Современные здания имеют разветвленную сеть вентиляционных каналов, которые связывают между собой удаленные секции и этажи. Если не предусмотреть на воздуховодах заслонки, то при пожаре они будут работать как "дымоходы" - разносить продукты горения по всему объему здания. Противопожарные клапаны перекрывают каналы и локализуют опасные факторы в районе очага.
Защита людей, имущества и критически важных объектов инфраструктуры
Ограничивая распространение огня и дыма, противопожарные клапаны защищают пути эвакуации, лестничные клетки, лифтовые шахты. Это позволяет людям безопасно покинуть здание, а пожарным расчетам - быстрее добраться до места возгорания. В критически важных зонах (серверные, электрощитовые, убежища) клапаны предотвращают повреждение оборудования и обеспечивают живучесть объекта.
Устройство и функционирование противопожарных вентиляционных клапанов

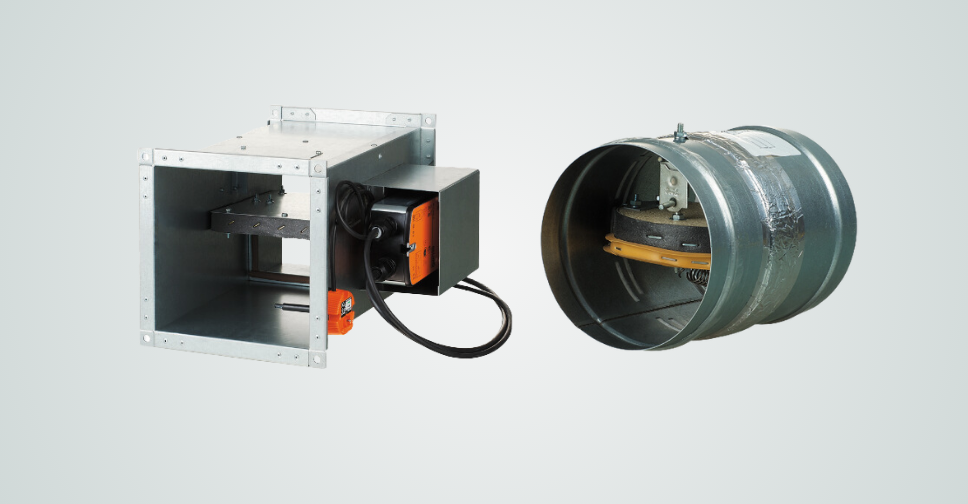

Типовой противопожарный клапан состоит из корпуса (рамы), заслонки, термочувствительного элемента и исполнительного механизма. В нормальном состоянии заслонка открыта и не препятствует потоку воздуха. При срабатывании датчика или внешнем сигнале привод перемещает заслонку в положение "закрыто", герметично перекрывая проем.
Основные элементы конструкции и материалы изготовления
Корпус клапана изготавливают из негорючей оцинкованной стали, алюминия или огнестойких композитов. Заслонка может быть выполнена в виде жесткого экрана (шибера), поворотного диска или гибкой пластины. Для уплотнения используют термостойкую резину, керамические шнуры, вспучивающиеся материалы.
Механизмы срабатывания и перекрытия воздушного потока
Привод заслонки бывает электромеханическим, электромагнитным, пневматическим или комбинированным. Команда на закрытие клапана подается от термочувствительной вставки при достижении определенной температуры (обычно 72°С) или от внешней системы пожарной сигнализации. Возврат заслонки в исходное положение - вручную или дистанционно после сброса сигнала.
Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.
Типы и классификация противопожарных клапанов для систем вентиляции
Разнообразие конструктивных исполнений и областей применения обуславливает широкую номенклатуру противопожарных клапанов. Они классифицируются по назначению, способу управления, огнестойкости, виду привода, условиям эксплуатации и другим параметрам.
Клапаны дымоудаления: Особенности применения и требования к установке
Клапаны дымоудаления предназначены для принудительного удаления продуктов горения из горящего помещения и предотвращения их распространения по каналам вентиляции. Они устанавливаются в местах пересечения воздуховодов с противопожарными преградами и работают в паре с вентиляторами дымоудаления.
Обеспечение эффективного удаления продуктов горения из помещений
Для успешного дымоудаления клапаны должны открываться синхронно с запуском вентиляторов и обеспечивать расчетную производительность системы. Важно правильно рассчитать сечение клапанов и потери давления на них, чтобы избежать критического снижения расхода воздуха. Современные клапаны дымоудаления имеют высокую пропускную способность и минимальное аэродинамическое сопротивление.
Взаимодействие с системами пожарной сигнализации и автоматики
Клапаны дымоудаления интегрируются в общую систему противопожарной защиты здания и управляются по сигналам от пожарных извещателей, датчиков задымленности или кнопок ручного пуска. Они должны четко срабатывать при поступлении команды и сохранять работоспособность в течение всего расчетного времени эвакуации людей.
Противодымные клапаны: Назначение, виды и характеристики
Противодымные клапаны служат для предотвращения распространения дыма и огня по воздуховодам систем общеобменной вентиляции. В отличие от клапанов дымоудаления, они не участвуют в активном удалении продуктов горения, а выполняют заградительную функцию. Противодымные клапаны подразделяются на нормально открытые и нормально закрытые.
Нормально открытые и нормально закрытые противодымные клапаны
Нормально открытые клапаны в обычном состоянии пропускают воздушный поток, а при пожаре перекрывают его. Такие клапаны устанавливают на границе пожарных отсеков, в местах разветвления воздуховодов, на выходе вентиляционных шахт. Нормально закрытые клапаны, наоборот, в штатном режиме блокируют канал и открываются только для подачи воздуха при возгорании.
Дымовые люки и клапаны для естественного дымоудаления
В некоторых случаях вместо механических клапанов применяют люки и фрамуги для естественного дымоудаления. Они монтируются в наружных ограждениях (стенах, кровле) и служат для вывода дыма наружу за счет разности давлений и конвективных потоков. Открытие люков происходит автоматически от термоэлементов или дистанционно.
Стандарты и нормативные требования к противопожарным клапанам вентиляции
Ключевые требования к конструкции, испытаниям, установке и эксплуатации противопожарных клапанов изложены в нормативных документах - национальных и межгосударственных стандартах, сводах правил, технических регламентах. Выполнение этих норм обязательно для всех участников процесса - проектировщиков, производителей, монтажников, надзорных органов.
ГОСТ и нормативная база для клапанов противопожарной вентиляции
Основополагающим стандартом в области противопожарной вентиляции является ГОСТ Р 53301-2013 "Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость". Он устанавливает классификацию, технические требования, методы контроля и правила приемки клапанов. Также важны положения сводов правил СП 7.13130, СП 60.13330, СП 484.1311500 и других документов.
Основные положения ГОСТ Р 53301-2013 и других стандартов
ГОСТ Р 53301-2013 вводит классификацию клапанов по назначению (нормально открытые, нормально закрытые, дымовые), пределам огнестойкости (от EI 15 до EI 180), виду привода (электромеханический, электромагнитный, комбинированный) и другим признакам. Стандарт регламентирует методику испытаний на огнестойкость, дымогазонепроницаемость, сохранение функциональных характеристик.
Требования к огнестойкости, дымогазонепроницаемости и надежности
Противопожарные клапаны должны выдерживать воздействие высоких температур (от 300°С до 1100°С) в течение заданного времени и сохранять свою целостность и работоспособность. Нормируется допустимая величина протечек продуктов горения через закрытую заслонку, которая не должна превышать 100-500 м³/ч на 1 м² проходного сечения. Ресурс клапана - не менее 10000 циклов срабатывания.
Сертификация и подтверждение соответствия противопожарных клапанов
Прежде чем попасть на объект, противопожарные клапаны должны пройти процедуру обязательной сертификации и получить документальное подтверждение соответствия требованиям пожарной безопасности. Эти функции возложены на аккредитованные испытательные лаборатории и органы по сертификации.
Порядок проведения испытаний и получения сертификатов
Образцы клапанов подвергаются контрольным испытаниям на специальных огневых стендах, имитирующих условия реального пожара. Проверяется огнестойкость конструкции, фактическое время срабатывания, инерционность привода, усилие страгивания заслонки. При успешном прохождении тестов орган по сертификации оформляет документы и разрешает использование клапанов на объектах.
Маркировка и документация на сертифицированную продукцию
Сертифицированные противопожарные клапаны маркируются специальными этикетками или бирками, на которых указываются: наименование и тип клапана предел огнестойкости дата выпуска и номер партии наименование изготовителя номер сертификата соответствия специальный знак пожарной безопасности В комплект обязательной документации входят паспорт, руководство по эксплуатации, копия сертификата, технические условия, чертежи, протоколы испытаний. Без правильно оформленных документов применение клапана на объекте недопустимо.
Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.
Монтаж, наладка и техническое обслуживание противопожарных клапанов
Надежность и эффективность работы противопожарных клапанов напрямую зависит от качества их проектирования, монтажа и технического обслуживания. Эти работы должны выполняться компетентными специалистами с соблюдением всех норм и регламентов.
Проектирование и установка противопожарных клапанов в системах вентиляции
Противопожарные клапаны - неотъемлемая часть системы вентиляции, которую необходимо закладывать еще на этапе проектирования. Грамотный расчет и подбор оборудования, правильная привязка к архитектуре здания - залог безопасной и стабильной работы всего комплекса противопожарной защиты.
Разработка проектной документации и подбор оборудования
Проектирование противопожарных клапанов ведется на основании технического задания, архитектурных чертежей и расчетов воздухообмена. С помощью специальных программ инженеры определяют количество, типы и места установки клапанов, сечения воздуховодов, потери давления в сети. Затем подбирают конкретные модели клапанов и приводов, соответствующие расчетным параметрам.
Особенности монтажа клапанов различных типов и исполнений
Монтаж противопожарных клапанов должен выполняться в строгом соответствии с инструкциями производителя и проектной документацией. Недопустимы отклонения от заданных размеров, материалов, способов крепления. Особое внимание уделяется соблюдению норм пожарной безопасности при прокладке кабелей и подключении электропитания. После завершения монтажных работ составляется исполнительная документация.
Наладка, испытания и периодическая проверка работоспособности клапанов
Смонтированные клапаны не допускаются к эксплуатации без проведения пусконаладочных работ и приемо-сдаточных испытаний. В ходе наладки проверяется работоспособность всех элементов, настраиваются режимы срабатывания, устраняются дефекты монтажа. Затем проводятся комплексные испытания системы противопожарной защиты.
Порядок проведения пусконаладочных работ и приемо-сдаточных испытаний
Наладка и испытания противопожарных клапанов проводятся по специальной методике, утвержденной в нормативных документах. Проверяется срабатывание клапанов при подаче сигналов от пожарных извещателей, замеряется время перемещения заслонки, фиксируется полнота перекрытия проходного сечения. Результаты испытаний оформляются протоколами и актами.
Регламент технического обслуживания и проверок состояния клапанов
В процессе эксплуатации противопожарные клапаны должны подвергаться периодическим проверкам и техническому обслуживанию. Не реже 1 раза в год проводится визуальный осмотр, очистка от пыли и грязи, контроль целостности конструкции. Каждые 3-5 лет выполняется углубленная ревизия с частичной разборкой и дефектацией узлов. Регламент обслуживания разрабатывается на основании рекомендаций производителя.
Противопожарные клапаны в комплексных системах безопасности зданий
Современные системы противопожарной защиты зданий и сооружений строятся по принципу комплексности и многоуровневости. Они объединяют в себе разнородное инженерное оборудование, которое должно работать согласованно и синхронно. Противопожарные клапаны - один из ключевых элементов этой сложной структуры.
Интеграция клапанов с системами пожарной сигнализации и автоматики
В автоматизированных системах противопожарной защиты клапаны управляются централизованно - по сигналам от пожарных извещателей и контроллеров. Это позволяет реализовать сложные алгоритмы реагирования, синхронизировать работу клапанов с другим оборудованием, передавать информацию на пульт диспетчера.
Принципы построения автоматизированных систем противопожарной защиты
Типовая система автоматической противопожарной защиты состоит из нескольких уровней: полевого (датчики, клапаны, модули), контроллерного (шкафы управления) и диспетчерского (компьютеры, панели, принтеры). Все уровни связаны линиями передачи данных. Срабатывание датчика дыма или нажатие тревожной кнопки приводит к отработке заданного сценария: включению оповещения, разблокировке дверей, закрытию клапанов и т.д.
Управление клапанами по сигналам от пожарных извещателей
Команды на закрытие противопожарных клапанов могут подаваться от различных типов пожарных извещателей: дымовых, тепловых, газовых, ручных. Тип и место установки извещателей выбирается с учетом назначения защищаемых помещений и параметров системы вентиляции. Один клапан может управляться несколькими группами датчиков для повышения надежности.
Противопожарные клапаны как часть системы дымоудаления и вентиляции
Главная задача противопожарных клапанов - предотвращение распространения дыма и огня по вентиляционным каналам. Но помимо пассивной защиты, они играют важную роль в активном дымоудалении - принудительном удалении продуктов горения из помещений. Правильно спроектированная система вентиляции с противопожарными клапанами способна эффективно удалять дым и поддерживать безопасные условия для эвакуации людей.
Организация эффективного дымоудаления с помощью клапанов
Для успешного дымоудаления недостаточно просто установить клапаны на воздуховодах. Нужно обеспечить их согласованную работу с вентиляторами дымоудаления, подпора воздуха, компенсации. Открытие и закрытие клапанов должно происходить в определенной последовательности, чтобы исключить задымление смежных помещений и путей эвакуации. Этого добиваются путем правильного зонирования объекта и грамотной настройки алгоритмов управления.
Обеспечение требуемых параметров работы системы вентиляции при пожаре
Во время пожара к системе вентиляции предъявляются повышенные требования. Она должна обеспечивать расчетные расходы воздуха для дымоудаления и подпора, поддерживать нормируемую кратность воздухообмена, препятствовать распространению дыма и токсичных газов. Противопожарные клапаны играют ключевую роль в выполнении этих требований. Их конструкция и места установки должны быть тщательно просчитаны на этапе проектирования.
Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.
Выбор и применение противопожарных клапанов: Рекомендации специалистов
Ассортимент противопожарных клапанов на рынке достаточно широк, и неподготовленному человеку бывает сложно сделать правильный выбор. Какие критерии являются определяющими? На что обратить внимание при покупке? Как избежать типовых ошибок? Предлагаем разобраться в этих вопросах.
Критерии подбора противопожарных клапанов под конкретные объекты и задачи
Выбор противопожарных клапанов - ответственная инженерная задача, требующая специальных знаний и опыта. Необходимо учитывать множество факторов: конструктивные особенности здания, параметры системы вентиляции, категорию пожарной опасности, условия эксплуатации и др. Оптимальным вариантом будет доверить эту работу профессионалам в области противопожарной защиты и проектирования систем вентиляции.
Учет назначения здания, категории пожарной опасности и условий эксплуатации
Первостепенное значение имеет функциональное назначение объекта и связанная с ним категория пожарной опасности. Для детских садов, школ, больниц, торговых центров требования к противопожарным клапанам будут выше, чем для обычных жилых или офисных зданий. Также важны условия эксплуатации: температура, влажность, агрессивность среды, уровень запыленности и т.п.
Расчет параметров клапанов исходя из характеристик системы вентиляции
Выбор конкретной модели клапана должен производиться на основе гидравлического расчета системы вентиляции. Учитываются такие параметры, как расход воздуха, скорость потока, потери давления, аэродинамическое сопротивление сети. Клапан должен иметь достаточную пропускную способность и минимально влиять на работу вентиляции в нормальном режиме.
Распространенные ошибки при выборе и установке противопожарных клапанов
Даже небольшие ошибки при подборе или монтаже противопожарных клапанов могут привести к серьезным последствиям и создать угрозу для жизни людей. Поэтому важно знать типовые просчеты и стараться их избегать.
Неправильный подбор типа и исполнения клапана для конкретных условий
Нередко встречается ситуация, когда для объекта выбирается клапан с недостаточным пределом огнестойкости или неподходящим температурным диапазоном. Другая распространенная ошибка - применение клапанов, не соответствующих по материалам и антикоррозионной защите агрессивности среды. Это приводит к преждевременному выходу оборудования из строя.
Ошибки при монтаже и подключении клапанов к системам автоматики
Многие нарушения допускаются непосредственно при установке противопожарных клапанов. Например, несоблюдение рекомендованных производителем зазоров и креплений, использование неоригинальных деталей, нарушение целостности термоизоляции. Часто ошибки происходят при подключении приводов к цепям управления и настройке концевых выключателей.
Противопожарные вентиляционные решетки и клапаны для дверей
Помимо традиционных клапанов, устанавливаемых на воздуховодах, существуют специальные противопожарные устройства для вентиляции дверных проемов. Они выполняют функцию ограничения распространения дыма и огня через щели и зазоры в дверях технических и вспомогательных помещений.
Назначение и конструктивные особенности противопожарных дверных решеток
Противопожарные вентиляционные решетки (ПВР) предназначены для декоративной маскировки вентиляционных отверстий в дверях и одновременно служат препятствием для огня и дыма. Они состоят из стальной рамы с жалюзийными или перфорированными створками, которые перекрывают проем при повышении температуры.
Обеспечение вентиляции и нормируемого воздухообмена через двери
ПВР устанавливаются в нижней части дверного полотна и обеспечивают необходимый приток или вытяжку воздуха через проем. Суммарная площадь живого сечения решетки рассчитывается таким образом, чтобы компенсировать сопротивление дверного полотна и обеспечить нормируемый воздухообмен в помещении. Обычно ПВР изготавливают прямоугольной или квадратной формы и крепят к дверям с помощью винтов или защелок.
Предотвращение распространения огня и дыма в случае возгорания
Главная противопожарная функция вентиляционных решеток - ограничение распространения опасных факторов пожара. Под воздействием высокой температуры термочувствительные элементы ПВР расплавляются, и подпружиненные створки автоматически закрываются. Образуется сплошная преграда, которая блокирует распространение открытого пламени, искр и горячих газов в смежные помещения.
Требования пожарной безопасности к вентиляционным решеткам и клапанам дверей
Противопожарные вентиляционные решетки, как и любые технические средства противопожарной защиты, должны соответствовать обязательным требованиям нормативных документов. В России основным стандартом в этой области является ГОСТ Р 53301-2013, который распространяется в том числе на ПВР.
Нормативы по огнестойкости и дымогазонепроницаемости
ГОСТ устанавливает классификацию ПВР по пределам огнестойкости (от E 15 до E 60) и дымогазонепроницаемости (от S 15 до S 60). Класс огнестойкости показывает время в минутах, в течение которого решетка сохраняет целостность и теплоизолирующую способность под воздействием пламени. Класс дымогазонепроницаемости характеризует допустимые утечки продуктов горения через закрытую решетку.
Особенности установки и эксплуатации в различных типах помещений
Требования к противопожарным вентиляционным решеткам зависят от функционального назначения защищаемых помещений и категории пожарной опасности. Например, для технических помещений с повышенной пожарной нагрузкой (электрощитовые, кроссовые) необходимы ПВР с более высоким классом огнестойкости. В помещениях с агрессивной средой следует применять решетки из нержавеющей стали или с антикоррозионным покрытием.
Обеспечение безопасности и нормативные требования к противопожарным системам
Противопожарные клапаны и другие технические средства противодымной защиты - неотъемлемая часть комплекса мер по обеспечению пожарной безопасности зданий и сооружений. На них возлагается ответственная задача по защите людей и имущества от воздействия опасных факторов пожара. Рассмотрим нормативно-правовые аспекты применения противопожарного оборудования.
Противопожарные клапаны как средство обеспечения безопасности людей при пожаре
Согласно статистике, большинство человеческих жертв на пожарах происходит не от воздействия огня, а от отравления токсичными продуктами горения. Дым содержит угарный газ, цианиды, оксиды азота и другие опасные вещества, которые быстро распространяются по вентиляционным каналам и лестничным клеткам, блокируя пути эвакуации. Противопожарные клапаны призваны предотвратить или минимизировать задымление путей эвакуации.
Предотвращение распространения опасных факторов пожара по зданию
Установка противопожарных клапанов на воздуховодах общеобменной вентиляции и противодымной защиты преследует две основные цели. Первая - не допустить распространения пламени и дыма из горящего помещения в смежные отсеки и на другие этажи. Вторая - обеспечить эффективное удаление продуктов горения из зоны пожара и предотвратить их попадание в лестничные клетки, лифтовые шахты, тамбур-шлюзы.
Обеспечение безопасной эвакуации и минимизация ущерба
Правильно спроектированная система противодымной защиты с использованием клапанов способна длительное время поддерживать пути эвакуации свободными от дыма. Это позволяет людям безопасно покинуть здание, а пожарным расчетам - быстрее ликвидировать очаг возгорания. Кроме того, ограничение распространения пожара снижает материальный ущерб и упрощает восстановление объекта после ЧП.
Ответственность за соблюдение требований пожарной безопасности
В России сфера пожарной безопасности регулируется целым комплексом нормативно-правовых актов. Ключевым документом является Федеральный закон №123-ФЗ "Технический регламент о требованиях пожарной безопасности". Он устанавливает общие принципы противопожарной защиты и минимально необходимые требования к оборудованию и системам. За нарушение этих требований предусмотрена административная и даже уголовная ответственность.
Обязанности собственников объектов и эксплуатирующих организаций
Ответственность за пожарную безопасность зданий несут собственники и организации, в чьем ведении они находятся. Они обязаны оснащать объекты системами противопожарной защиты, соблюдать режимные требования, обеспечивать работоспособность средств пожаротушения. Противопожарные клапаны должны быть исправны, проходить регулярное техобслуживание и проверки. Персонал нужно обучать действиям при пожаре и правилам эксплуатации противопожарного оборудования.
Контроль со стороны надзорных органов и ответственность за нарушения
Государственный пожарный надзор (ГПН) регулярно проверяет противопожарное состояние объектов. Инспекторы ГПН контролируют наличие и исправность клапанов, соответствие их характеристик проектным значениям, полноту и качество технического обслуживания. За выявленные нарушения на юридических и должностных лиц налагаются крупные штрафы. В случае возникновения пожара по причине неработоспособности противопожарного оборудования ответственные лица могут быть привлечены к уголовной ответственности.
Противопожарные клапаны - важнейший элемент системы вентиляции и противодымной защиты современных зданий. Они служат надежным барьером на пути распространения огня и дыма, помогают предотвратить человеческие жертвы и минимизировать ущерб. Но для эффективной работы эти высокотехнологичные устройства требуют грамотного проектирования, качественного монтажа и регулярного сервисного обслуживания. Доверять такую работу можно только профессионалам, компетентным в области проектирования и монтажа систем вентиляции.
