Калорифер водяной для приточной вентиляции: что это такое и как работает

Водяной калорифер - ключевой элемент системы приточной вентиляции, отвечающий за нагрев свежего воздуха перед подачей в помещения. Без него в холодное время года приток будет поступать ледяным, создавая дискомфорт. Поэтому так важно разобраться, что представляет собой калорифер водяной для приточной вентиляции, как он функционирует и на что влияет.

Устройство и принцип функционирования водяного калорифера в системе вентиляции

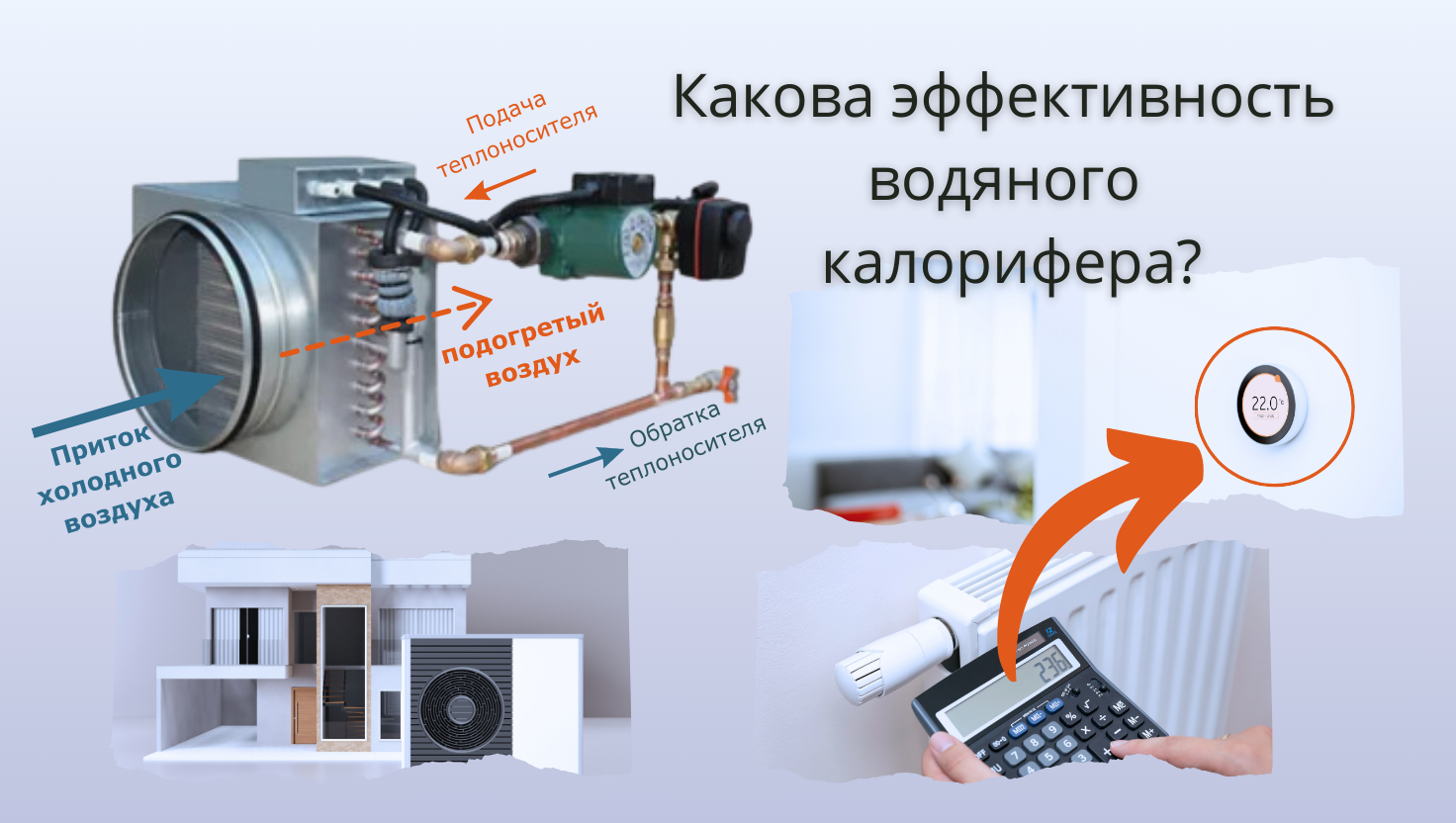

По сути, калорифер водяной для приточной вентиляции - это компактный теплообменник, передающий тепло от горячей воды к холодному воздуху. Он состоит из медных или стальных трубок с алюминиевым оребрением, собранных в единый корпус. Внутри трубок циркулирует теплоноситель - вода или антифриз, нагретые в котле или тепловом пункте.

Теплообменник как основа эффективной работы калорифера водяного типа

КПД калорифера напрямую зависит от площади теплообмена. Чем больше ребер и чем они тоньше - тем эффективнее прогрев воздуха. Для увеличения поверхности контакта трубки делают плоскоовальными, а ламели - частыми и волнистыми. Шаг оребрения варьируется от 1,8 до 3,5 мм. Чем он меньше - тем выше теплоотдача, но и выше аэродинамическое сопротивление.

Роль теплоносителя в обеспечении оптимальной теплопередачи в приточной вентиляции

Теплоноситель подается в калорифер по системе трубопроводов от источника тепла. Это может быть индивидуальный котел или ИТП, работающий от городской теплосети. Температура теплоносителя на входе зависит от температурного графика и обычно составляет 70-95°С. После калорифера остывшая вода с температурой 40-60°С возвращается обратно к котлу на подогрев.

Расход и температура теплоносителя влияют на тепловую мощность калорифера. Чем они выше - тем больше энергии передается воздуху. Поэтому эти параметры регулируются автоматикой в зависимости от уличной температуры и заданий. Так рекуператоры Vakio Window плавно меняют мощность калорифера, поддерживая постоянную температуру притока.

Преимущества использования калорифера на водяном контуре для обогрева приточного воздуха

Калорифер водяной для приточной вентиляции имеет ряд существенных плюсов в сравнении с электрическими и паровыми аналогами. Главные из них - высокая энергоэффективность, безопасность, возможность гибкой регулировки мощности. Разберем подробнее.

Энергоэффективность и экономия ресурсов при эксплуатации водяных калориферов в вентиляции

КПД водяных калориферов достигает 70-90%, что выше, чем у электрических. Они используют недорогую тепловую энергию от котлов или ТЭЦ, а не дорогое электричество. При этом потребляют минимум электроэнергии на работу насосов - около 0,05-0,1 кВт/кВт тепла. Это в 5-10 раз меньше, чем у электронагревателей.

Кроме того, водяные калориферы можно подключить к альтернативным источникам тепла - солнечным коллекторам, тепловым насосам, конденсационным котлам. Это позволяет снизить расходы на отопление на 40-60% и сократить выбросы CO2. Такой подход используют энергоэффективные бризеры Tion 4S Magic с рекуперацией и геотермальным контуром.

Возможности регулировки тепловой мощности и управления температурой воздуха на притоке

Водяные калориферы отличаются плавной и точной регулировкой мощности. В отличие от ступенчатых ТЭНов, они могут менять теплоотдачу в широком диапазоне за счет изменения расхода и температуры теплоносителя. Для этого в их обвязке ставят 2-3-ходовые клапаны с сервоприводами, управляемые контроллером.

Контроллер получает сигналы от датчиков температуры и по ПИД-алгоритму рассчитывает нужную мощность калорифера. Он стремится максимально быстро и точно достичь уставки, не допуская ни перегрева, ни переохлаждения притока. Например, монитор качества воздуха VAKIO Atmosphere постоянно следит за температурой и при отклонениях регулирует работу вентиляции.

Особенности монтажа и подключения водяного калорифера в систему приточной вентиляции

Установка калорифера водяного типа требует специальных знаний и навыков. Нужно правильно выбрать место монтажа, подключить к воздуховоду и контуру теплоснабжения, настроить автоматику защиты от замерзания. Разберем главные нюансы.

Выбор оптимального места установки и схемы интеграции калорифера в воздуховод

Калорифер ставят в приточный воздуховод сразу после воздухозаборной решетки, фильтра и шумоглушителя. Он должен находиться в отапливаемом помещении, чтобы исключить замерзание. Если это невозможно - его помещают в теплоизолированный кожух с электроподогревом. Для удобства обслуживания предусматривают сервисную дверцу.

Калорифер врезают во фланцы воздуховода на болтовых соединениях через уплотнители. Чтобы снизить вибрации и потери, используют гибкие вставки. Если сечения калорифера и канала отличаются - ставят переходники. Для равномерного распределения потока до и после устанавливают прямые участки длиной 1-2 диаметра.

Нюансы гидравлической обвязки и подсоединения к водяному контуру отопления

Со стороны теплоносителя калорифер подключают к подающему и обратному трубопроводам через запорно-регулирующую арматуру. Основные элементы обвязки:

• Шаровые краны для отключения и слива воды
• Фильтр грубой очистки для защиты от мусора
• Автоматический воздухоотводчик для удаления воздушных пробок
• Регулирующий клапан с приводом для изменения расхода теплоносителя
• Циркуляционный насос для преодоления гидравлического сопротивления
• Датчики температуры и давления для контроля параметров

Диаметры труб и арматуры подбирают по расчетному расходу теплоносителя с учетом скорости и потерь напора. Их определяют по номограммам производителя. Материал трубопроводов - нержавеющая сталь или полипропилен, стойкие к коррозии и температуре.

Роль автоматики в управлении и защите калорифера водяного типа

Система автоматики калорифера отвечает за поддержание заданной температуры приточного воздуха и предотвращение аварийных ситуаций. Она включает:

• Контроллер с алгоритмами управления и диспетчеризации
• Датчик температуры воздуха после калорифера
• Датчик температуры обратного теплоносителя
• Капиллярный термостат защиты от замерзания
• Циркуляционный насос с частотным приводом
• Приводы клапанов с обратной связью

Контроллер постоянно отслеживает показания датчиков и при необходимости корректирует работу калорифера. Если температура притока отклоняется от уставки, он плавно меняет положение клапана. Если температура обратки опускается ниже +15°С, он включает насос на 100% для предотвращения замерзания.

Влияние калорифера водяного типа на микроклимат и качество воздуха в помещении

Водяной калорифер не только нагревает, но и влияет на другие параметры воздуха, от которых зависят здоровье и комфорт людей. Это влажность, подвижность, чистота, свежесть. Правильно подобранный калорифер помогает создать идеальный микроклимат.

Как работа водяного калорифера способствует поддержанию комфортной температуры воздуха

Оптимальная температура воздуха в жилых и офисных помещениях - +20-22°С. Калорифер нагревает приток до этих значений, компенсируя теплопотери через ограждения. Он работает плавно, без скачков, предотвращая локальный перегрев или остывание.

В отличие от электрических, водяные калориферы не пересушивают воздух. Они нагревают его мягко, контактным способом через поверхность ребер. Это позволяет сохранить естественную влажность на уровне 40-60%, благоприятную для слизистых и кожи. Для увлажнения в обвязку можно добавить паровой увлажнитель.

Значение конвекции и равномерности прогрева воздушного потока для здоровья человека

Калорифер обеспечивает конвективный принцип нагрева, при котором теплый воздух равномерно распределяется по объему помещения. Он поднимается вверх, вытесняя холодный, и создает комфортную циркуляцию без сквозняков и застойных зон. Люди ощущают обволакивающее тепло, а не направленное излучение.

Благодаря развитой поверхности оребрения калорифер прогревает воздух равномерно по сечению. Отсутствуют холодные и горячие струи, раздражающие кожу и провоцирующие простуду. Люди меньше болеют, реже страдают от аллергии и головных болей, лучше спят и восстанавливаются.

Применимость водяных калориферов для отопления приточной вентиляции в различных зданиях

Калориферы водяного типа подходят для отопления приточной вентиляции в самых разных зданиях - от частных домов до промышленных цехов. Их применимость зависит от требуемой мощности, расхода воздуха, допустимого уровня шума. Правильный подбор калорифера под конкретный объект - залог эффективной и экономичной работы.

Оценка производительности и параметров калорифера под конкретный тип объекта и его особенности

Мощность калорифера рассчитывают по нормативному воздухообмену и теплопотерям здания. Нужно учесть этажность, площадь, количество людей, тип ограждений. Для жилых домов и офисов достаточно 1-2 кВт на 10 м2. Для магазинов, кафе, салонов - 3-5 кВт. Для производств с тепловыделениями - до 10-20 кВт.

Расход воздуха через калорифер зависит от кратности воздухообмена по СНиП. Для квартир и частных домов - 30-60 м3/ч на человека. Для офисов, школ, больниц - 20-40 м3/ч на 1 м2. Для цехов, складов, гаражей - 1-3 м3/ч на 1 м3 объема. По этим цифрам подбирают типоразмер калорифера.

Примеры эффективного использования калориферов водяного типа в жилых домах и коммерческих помещениях

Удачный пример применения водяных калориферов - в системе вентиляции коттеджа. Два калорифера КСК 3-11 по 15 кВт установлены в приточных установках, работающих от геотермального теплового насоса. Они нагревают воздух до +20°С при морозах до -25°С. КПД системы - 85%, а затраты на отопление снижены втрое.

Другой пример - водяные калориферы в приточно-вытяжной вентиляции бизнес-центра. Четыре калорифера КСК 4-12 по 60 кВт смонтированы в крышных кондиционерах. Они подключены к центральному тепловому пункту и снабжают теплом 30 этажей. Система потребляет вдвое меньше энергии, чем фэнкойлы, и окупилась за 2 года.

В заключение отметим, что водяной калорифер - оптимальный выбор для отопления приточной вентиляции. Он сочетает высокую эффективность, безопасность, долговечность. Но чтобы раскрыть его потенциал, нужен грамотный расчет и монтаж. Доверьте эту задачу профессионалам, и вы получите комфортный микроклимат при минимуме затрат.
