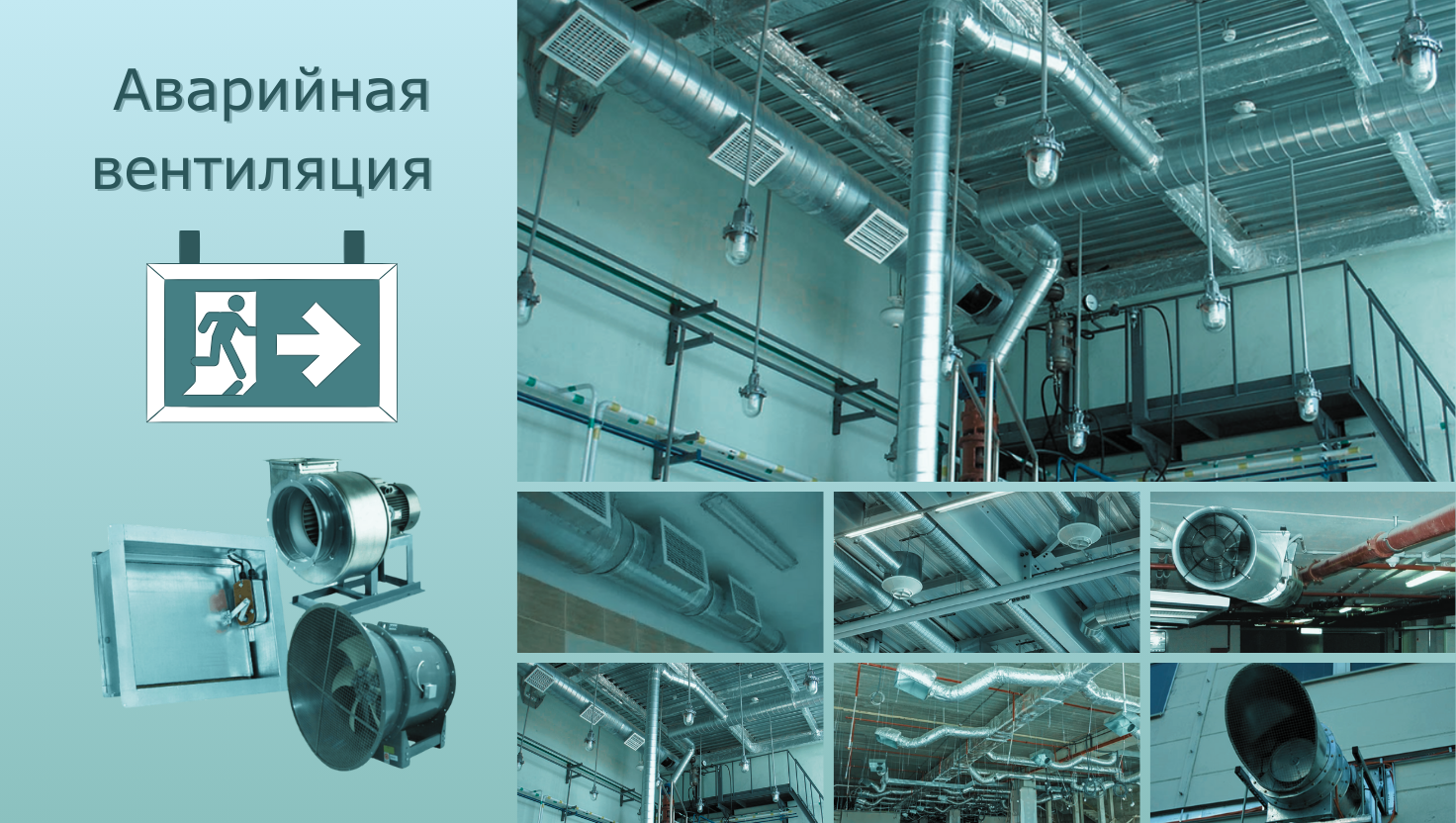

Аварийная вентиляция: что это такое и как работает?

• Введение в аварийную вентиляцию: определение, назначение и важность в современных зданиях
• Устройство аварийных систем вентиляции: основные компоненты, вентиляционные камеры и шахты
• Принципы работы аварийной вентиляции: условия включения, управление и контроль воздуха
• Приточная и вытяжная аварийная вентиляция: задачи, особенности и эффективность
• Нормы, стандарты и требования к системам аварийной вентиляции помещений
• Реальные примеры и кейсы успешного внедрения аварийной вентиляции в зданиях
• Заключение: преимущества качественной аварийной вентиляции для безопасности и комфорта
• Часто задаваемые вопросы об эффективности и обслуживании аварийной вентиляции

Введение в аварийную вентиляцию: определение, назначение и важность в современных зданиях

Аварийная вентиляция – это специальная система воздухообмена, предназначенная для быстрого удаления дыма, токсичных веществ и подачи свежего воздуха при пожарах, утечках газа и других ЧП. Она является неотъемлемой частью комплексной противопожарной защиты современных зданий – жилых, общественных, производственных.

Главная задача аварийной вентиляции – обеспечить безопасную эвакуацию людей и ликвидацию аварии. Она должна автоматически включаться по сигналу пожарных извещателей, датчиков загазованности, при срабатывании систем пожаротушения. И работать в течение времени, необходимого для полного удаления продуктов горения и вредных веществ.

Без надежной аварийной вентиляции невозможно представить ни одно современное здание. Ведь при ЧП счет идет на минуты, и от эффективности системы зависят жизни людей и сохранность имущества. Особенно она важна для высотных домов, крупных ТЦ, промышленных объектов повышенной опасности.

Устройство аварийных систем вентиляции: основные компоненты, вентиляционные камеры и шахты

Аварийная вентиляция – это комплекс оборудования, который включает:

• Вентиляционные агрегаты – мощные вентиляторы, создающие необходимый напор воздуха. Они должны быть взрывозащищенными, устойчивыми к высоким температурам и агрессивным средам.
• Воздуховоды – каналы для транспортировки воздуха и дыма. Изготавливаются из негорючих материалов, имеют повышенную герметичность и огнестойкость.
• Клапаны дымоудаления – устройства для регулирования потоков воздуха. Они открываются автоматически при пожаре, обеспечивая удаление дыма из защищаемых зон.
• Вентиляционные решетки – элементы для забора и раздачи воздуха. Должны иметь достаточную площадь живого сечения и препятствовать распространению огня.

Все эти компоненты размещаются в специальных вентиляционных камерах и шахтах, отделенных от других помещений противопожарными конструкциями. Камеры служат для установки вентагрегатов, шахты – для прокладки воздуховодов по этажам здания.

Вентиляционные агрегаты, воздуховоды, клапаны и решетки в аварийной вентиляции

Сердце аварийной вентиляции – мощные взрывозащищенные вентиляторы. Они создают напор для быстрого удаления дыма и подпора свежего воздуха. Вентиляторы резервируются, чтобы обеспечить бесперебойную работу при выходе из строя одного агрегата.

Воздуховоды аварийных систем делают из негорючей стали толщиной не менее 0,8 мм. Они должны выдерживать высокие температуры и сохранять герметичность при пожаре. На воздуховодах устанавливают огнезадерживающие клапаны, которые препятствуют распространению дыма и огня по этажам.

Вентиляционные решетки для забора дыма размещают под потолком, а для компенсирующего притока – внизу помещений. Они имеют жалюзи для регулирования расхода воздуха. Материал решеток – негорючий алюминий или сталь.

Резервные системы и вентиляционные блоки для обеспечения безопасности при авариях

Для повышения надежности аварийной вентиляции применяют резервирование оборудования и питания. Предусматривают не менее 2-х вентиляторов на каждую систему, подключенных к разным источникам энергоснабжения. При отключении электричества вентиляторы переводятся на аварийные дизель-генераторы или аккумуляторы.

Вентиляционные блоки и камеры выполняют из железобетона или кирпича с высокими пределами огнестойкости. Они защищают оборудование при пожаре и изолируют возможные очаги возгорания. Блоки имеют плотные двери, люки для обслуживания, системы дымоудаления и пожаротушения.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Принципы работы аварийной вентиляции: условия включения, управление и контроль воздуха

Аварийная вентиляция работает в автоматическом режиме и включается при срабатывании пожарной сигнализации или по сигналу диспетчера. Она должна обеспечивать расчетные параметры в течение времени, необходимого для эвакуации людей и тушения пожара.

Алгоритм работы аварийной вентиляции при пожаре:

1. Датчики обнаруживают задымление и передают сигнал на пульт управления.
2. Автоматика отключает общеобменную вентиляцию и кондиционеры, чтобы не способствовать распространению дыма.
3. Открываются клапаны дымоудаления, и включаются вытяжные вентиляторы на полную мощность.
4. Одновременно запускаются системы подпора воздуха в лифтовые шахты, лестницы и тамбур-шлюзы.
5. Из горящих помещений дым удаляется наружу, а чистый воздух подается в пути эвакуации.
6. После ликвидации пожара или ложного срабатывания системы возвращаются в исходное положение.

Связь аварийной вентиляции с пожарной сигнализацией и системами дымоудаления

Аварийная вентиляция – часть комплексной системы противопожарной защиты здания. Она интегрируется с пожарной сигнализацией, СОУЭ, автоматикой пожаротушения и дымоудаления.

Датчики и извещатели обнаруживают признаки пожара на ранней стадии. Это могут быть тепловые, дымовые, газовые, комбинированные детекторы. При их активации сигнал передается на прибор управления, который запускает аварийную вентиляцию по заданному алгоритму.

Системы дымоудаления создают направленные потоки воздуха из очага пожара за пределы здания. Они включают вентиляторы дымоудаления, клапаны, воздуховоды, вентшахты с дымовыми люками. Их работа синхронизирована с приточной противодымной вентиляцией.

Вентиляционные датчики, регуляторы и системы управления в аварийных ситуациях

Для контроля и управления аварийной вентиляцией используют специальные датчики и регуляторы. Они следят за работой оборудования, параметрами воздуха, состоянием защищаемых зон.

В состав КИП аварийных систем входят:

• Датчики температуры и влажности воздуха
• Датчики давления и расхода в воздуховодах
• Датчики положения клапанов и заслонок
• Индикаторы работы вентиляторов
• Газоанализаторы и сигнализаторы загазованности

Информация с датчиков поступает на щиты автоматики и диспетчерский пульт. Там происходит обработка данных, формирование управляющих команд, контроль исправности и переключение режимов. Возможно как автономное управление аварийной вентиляцией, так и в составе центральной системы диспетчеризации здания.

Для удобства мониторинга качества воздуха в помещениях рекомендуем использовать монитор VAKIO Atmosphere. Он измеряет температуру, влажность, уровень CO2 и другие параметры. При превышении заданных порогов монитор подает звуковой сигнал и уведомления в мобильное приложение.

Приточная и вытяжная аварийная вентиляция: задачи, особенности и эффективность

Аварийная вентиляция может быть приточной и вытяжной. Эти системы имеют разное назначение, но работают в тандеме для обеспечения безопасности людей и здания.

Аварийная приточная вентиляция: вентиляционные установки для подачи свежего воздуха

Приточная противодымная вентиляция служит для создания избыточного давления воздуха в безопасных зонах – лифтовых холлах, лестницах, тамбур-шлюзах, пожаробезопасных зонах. Она препятствует проникновению дыма из горящих помещений и обеспечивает приток чистого воздуха для дыхания.

Оборудование приточной аварийной вентиляции:

• Вентиляционные установки с фильтрами и подогревом воздуха
• Воздуховоды и распределители воздуха с клапанами избыточного давления
• Вентиляционные решетки и диффузоры для равномерной подачи воздуха

Приточные установки забирают воздух снаружи здания, очищают его, при необходимости подогревают и подают в защищаемые зоны. Они создают подпор 20-50 Па, который выдавливает дым через открытые двери и окна. При этом расход воздуха рассчитывают так, чтобы скорость в дверных проемах не превышала 5 м/с.

Роль аварийной вытяжной вентиляции в обеспечении пожарной безопасности и дымоудалении

Вытяжная противодымная вентиляция удаляет продукты горения непосредственно из очага пожара и смежных помещений. Она предотвращает распространение дыма по зданию, снижает температуру и токсичность воздуха.

Системы дымоудаления удаляет продукты горения из горящих помещений и предотвращает задымление путей эвакуации. Она создает разрежение в зоне пожара и препятствует распространению дыма в смежные помещения и по этажам здания.

Оборудование вытяжной аварийной вентиляции:

• Радиальные или крышные вентиляторы дымоудаления
• Воздуховоды и шахты дымоудаления с огнестойкой изоляцией
• Дымовые люки и клапаны для удаления дыма из коридоров и холлов
• Вентиляционные решетки для забора дыма из помещений

Вентиляторы дымоудаления имеют расчетную производительность и напор, чтобы преодолеть сопротивление сети и обеспечить кратность воздухообмена не менее 8 ч⁻¹. Их размещают на кровле или в венткамерах, отделенных противопожарными преградами. Воздуховоды выполняют из негорючей стали, а шахты - из железобетона или кирпича.

Эффективность аварийной вентиляции зависит от правильности расчетов, выбора оборудования и качества монтажа. Система должна полностью удалять дым из защищаемых зон за время, необходимое для эвакуации людей и тушения пожара. При этом нельзя допускать переток дыма в безопасные помещения и зоны.

Нормы, стандарты и требования к системам аварийной вентиляции помещений

Проектирование, монтаж и эксплуатация аварийной вентиляции регламентируются нормативными документами по пожарной безопасности. Основные из них:

• СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности"
• СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха"
• ГОСТ Р 53296-2009 "Установки лифтовые. Требования пожарной безопасности"
• ГОСТ Р 53299-2013 "Воздуховоды. Метод испытаний на огнестойкость"

Эти нормы устанавливают классификацию систем противодымной защиты, требования к оборудованию, размещению, производительности, надежности. А также методы испытаний на огнестойкость и работоспособность.

Как аварийная вентиляция способствует пожарной безопасности и эффективной эвакуации?

Согласно статистике, большинство жертв на пожарах погибает не от огня, а от дыма и токсичных продуктов горения. Поэтому главная задача аварийной вентиляции - как можно быстрее удалить дым из горящих помещений и предотвратить его распространение.

Аварийная вентиляция работает в тандеме с системами оповещения и управления эвакуацией (СОУЭ). При пожаре она:

• Блокирует дым в очаге возгорания, не давая ему распространяться по этажам
• Удаляет дым из путей эвакуации - коридоров, холлов, вестибюлей
• Создает подпор воздуха в лифтовых шахтах, лестницах и тамбур-шлюзах
• Обеспечивает видимость и пригодную для дыхания среду

Это позволяет людям безопасно покинуть здание по эвакуационным выходам. А пожарным - быстрее добраться до места возгорания и приступить к тушению. Таким образом, аварийная вентиляция минимизирует риски для жизни и здоровья, сокращает ущерб от пожара.

Соответствие вентиляционных сетей и систем нормативным требованиям и стандартам

Все элементы аварийной вентиляции - вентиляторы, воздуховоды, клапаны, решетки - должны иметь сертификаты пожарной безопасности. Они проходят огневые испытания на огнестойкость и дымогазонепроницаемость.

Вентиляторы дымоудаления выбирают с учетом температуры перемещаемых газов и времени сохранения работоспособности. Для жилых и общественных зданий - 400°C/2 ч, для производственных - 600°C/1 ч.

Воздуховоды и шахты дымоудаления должны сохранять целостность и герметичность под воздействием высоких температур. Поэтому их делают из негорючей стали толщиной от 0,8 мм и покрывают огнезащитой. Предел огнестойкости - от EI 30 до EI 180.

Клапаны дымоудаления устанавливают в проемах воздуховодов и шахт с нормируемым пределом огнестойкости. Они имеют автоматический и дистанционный привод, термоизоляцию, конечные выключатели. Предел огнестойкости - от EI 30 до EI 90.

Проходки инженерных коммуникаций через стены и перекрытия заделывают негорючими материалами. Транзитные воздуховоды в местах пересечения противопожарных преград оборудуют огнезадерживающими клапанами с электроприводом.

Для контроля качества воздуха в помещениях рекомендуем использовать монитор VAKIO Atmosphere. Он измеряет температуру, влажность, уровень CO2, ЛОС, ТЧ2.5 и другие параметры. При превышении заданных порогов монитор подает звуковой сигнал и уведомления в мобильное приложение.

Реальные примеры и кейсы успешного внедрения аварийной вентиляции в зданиях

Аварийная вентиляция - обязательный элемент противопожарной защиты современных зданий. Она есть практически на всех объектах с массовым пребыванием людей - в ТЦ, кинотеатрах, больницах, школах, офисах. Приведем несколько примеров:

• В ТРЦ "Авиапарк" (Москва) установлена многоуровневая система противодымной защиты. Она включает 82 вентилятора дымоудаления, 1500 клапанов, 50 км воздуховодов. Система разделена на 18 пожарных отсеков и работает автономно в каждой зоне.
• В небоскребе "Лахта-центр" (Санкт-Петербург) смонтирована уникальная система аварийной вентиляции. Она состоит из 44 подсистем, 80 вентиляторов, 7000 клапанов, 120 км воздуховодов. Система интегрирована с АУПТ, АУПС, СОУЭ и диспетчеризацией инженерных систем.
• В ЖК "Зиларт" (Москва) применена комбинированная схема противодымной вентиляции. Дымоудаление из квартир осуществляется через поэтажные клапаны в общую шахту. Подпор воздуха производится в лифтовые холлы и лестницы. На кровле установлены крышные вентиляторы.

К сожалению, нередки случаи, когда аварийная вентиляция оказывается неэффективной из-за ошибок при проектировании и монтаже. Например, в ТЦ "Зимняя вишня" (Кемерово) система дымоудаления не сработала из-за неисправности и неправильного расположения клапанов. Это привело к гибели 60 человек.

Анализ типичных ошибок и проблем при проектировании аварийных вентиляционных систем

Чтобы аварийная вентиляция работала надежно, нужно избегать типовых ошибок при ее проектировании и монтаже:

• Неправильный расчет воздухообмена и подбор вентиляторов
• Недостаточное количество и сечение воздуховодов и клапанов
• Нарушение нормативных расстояний и габаритов вентканалов
• Неправильная установка вентрешеток и дефлекторов
• Отсутствие огнезащиты воздуховодов и противопожарных муфт
• Некачественная заделка проходок и стыков воздуховодов
• Ошибки в схеме управления и автоматики

Эти недочеты снижают эффективность дымоудаления и подпора воздуха, нарушают работу других инженерных систем. Они могут привести к распространению дыма и огня, блокированию путей эвакуации, созданию взрывоопасных концентраций газов.

Чтобы избежать таких проблем, нужно привлекать к проектированию и монтажу аварийной вентиляции только профессионалов. Например, специалистов компании "Мерес", которые имеют большой опыт и выполняют работы в строгом соответствии с нормами и стандартами.

Заключение: преимущества качественной аварийной вентиляции для безопасности и комфорта

Аварийная вентиляция - неотъемлемая часть противопожарной защиты зданий. Она спасает жизни людей, минимизирует ущерб от огня и дыма, помогает быстрее ликвидировать ЧП. Поэтому к ее проектированию, монтажу и обслуживанию нужно подходить максимально ответственно.

Качественная аварийная вентиляция должна:

• Соответствовать всем нормативным требованиям и стандартам
• Иметь оптимальную конфигурацию и производительность
• Обеспечивать расчетные параметры по дымоудалению и подпору воздуха
• Интегрироваться с другими системами противопожарной защиты
• Регулярно проходить ТО, испытания и проверки

Тогда она будет надежно защищать людей и имущество, предотвращать распространение ОФП, обеспечивать нормальную работу здания. А в критической ситуации - спасать жизни и помогать пожарным тушить огонь.

Рекомендации по выбору, установке и обслуживанию систем аварийной вентиляции

Если вам нужна аварийная вентиляция - доверьте ее профессионалам. Чтобы она работала эффективно и безотказно, нужно:

1. Провести расчеты и подобрать оборудование в соответствии с нормами
2. Разработать оптимальную схему воздуховодов и размещения элементов
3. Смонтировать систему с соблюдением всех технических регламентов
4. Наладить и протестировать работу оборудования и автоматики
5. Регулярно проводить ТО, очистку, дезинфекцию и замену расходников
6. Ежегодно проверять параметры системы и проводить противопожарные тренировки

Специалисты компании "Мерес" готовы выполнить весь комплекс работ по аварийной вентиляции. У нас есть все необходимые допуски, оборудование и опыт, чтобы спроектировать и смонтировать системы любой сложности. Мы гарантируем высокое качество и надежность работ, соответствие всем нормам и требованиям.

Часто задаваемые вопросы об эффективности и обслуживании аварийной вентиляции

Вопрос: Как часто нужно проверять работоспособность аварийной вентиляции?

Ответ: Проверку работоспособности аварийной вентиляции проводят не реже 1 раза в год. Она включает визуальный осмотр, пробный пуск, контроль параметров. При необходимости выполняют ТО, ремонт или замену оборудования. Также системы тестируют после каждого ложного или реального срабатывания.

Вопрос: Можно ли использовать аварийную вентиляцию для дымоудаления из лифтовых шахт и лестниц?

Ответ: Нет, для лифтовых шахт и лестниц предусматривают отдельные системы приточной противодымной вентиляции. Они создают подпор воздуха, который препятствует проникновению дыма. Дымоудаление из этих зон не допускается, так как может нарушить воздушный баланс и вызвать задымление путей эвакуации.

Вопрос: Какой уровень шума допустим для вентиляторов аварийной вентиляции?

Ответ: Предельный уровень шума для вентиляторов аварийных систем - 110 дБА на расстоянии 1 м. Обычно такие вентиляторы размещают на кровле или в отдельных венткамерах, чтобы шум не мешал людям. Если агрегаты находятся близко к рабочим зонам, применяют шумоглушители, гибкие вставки, амортизаторы.

Надеемся, эта статья помогла вам разобраться в устройстве, принципах работы и требованиях к аварийной вентиляции. Помните, что от ее надежности зависит безопасность людей и имущества. Поэтому доверяйте проектирование, монтаж и обслуживание только проверенным специалистам. И не забывайте регулярно проверять состояние и функционирование противодымной защиты. Будьте бдительны и берегите себя!
