Аэродинамический шум в воздуховодах: как скорость потока влияет на гул и что с этим делать

Вы установили мощную приточную установку, предвкушая свежий воздух и комфорт, но вместо этого получили навязчивый гул или высокочастотный свист из вентиляционной решетки. Знакомая ситуация? В 90% случаев виноват не сам вентилятор, а его вечный спутник — аэродинамический шум. Это звук самого воздуха, который с высокой скоростью движется по каналам, создавая турбулентность. В этой статье мы, как инженеры, проведем «вскрытие» этого явления, разберем физику его возникновения и дадим пошаговый план по устранению гула и созданию по-настоящему тихой и комфортной системы вентиляции в вашем доме.

Почему «шумит» не вентилятор, а воздух: разбираем физику аэродинамического шума

Многие ошибочно полагают, что основной источник шума в вентиляции — это мотор вентилятора. На самом деле, в правильно спроектированной системе механический шум от оборудования минимален. Главным «врагом» акустического комфорта становится сам воздушный поток. Понимание его природы — ключ к решению проблемы.

Турбулентность: главный источник гула, свиста и шипения в каналах

Представьте себе спокойную, широкую реку — ее течение практически бесшумно. Это ламинарный поток. А теперь представьте бурный горный ручей, который с ревом несется по камням и узким ущельям. Это турбулентный поток. В вентиляции происходит то же самое. Идеально ровный, ламинарный поток воздуха движется почти беззвучно. Но как только на его пути появляются препятствия, он «взрывается» множеством мелких завихрений. Именно эта турбулентность и является физическим источником звуковых волн, которые мы воспринимаем как гул, свист или шипение.

Как скорость потока воздуха влияет на уровень шума: ключевая зависимость

Это «золотое правило» вентиляционной акустики, которое должен знать каждый. Уровень аэродинамического шума растет не линейно, а в геометрической прогрессии от скорости потока. Упрощенно, увеличение скорости воздуха всего в 2 раза может увеличить уровень шума в 4, а то и в 6 раз! Именно поэтому борьба за низкую скорость потока — это фундаментальная основа проектирования тихой вентиляции. Для жилых помещений инженеры стремятся не превышать скорость 3-4 м/с в магистральных воздуховодах и 2-3 м/с в ответвлениях к комнатам.

Потери давления как следствие турбулентности: почему шумная система неэффективна

Турбулентность не только создает шум, но и оказывает сильное сопротивление движению воздуха. Это явление называется потерями давления. Чем больше в системе резких поворотов, сужений и препятствий, тем выше общее сопротивление сети. Чтобы «продавить» воздух через такую неэффективную сеть, вентилятору приходится работать на повышенных оборотах, потребляя больше электроэнергии. Вывод прост: шумная система — это всегда неэффективная и затратная система.

Анатомия шума: 3 узких места в системе вентиляции, где рождается гул

Чтобы эффективно бороться с шумом, нужно точно знать, где именно в системе возникают самые сильные завихрения. Таких «проблемных зон» всего три.

Источник №1: Диаметр и форма воздуховода (круглый vs. прямоугольный)

Самая частая ошибка при самостоятельном монтаже или недобросовестной экономии — использование воздуховода слишком малого диаметра для требуемого расхода воздуха. Чтобы «пропихнуть» нужный объем воздуха через узкое сечение, вентилятор вынужден разгонять поток до высоких скоростей, что неизбежно порождает гул. Кроме того, с точки зрения аэродинамики, круглый канал всегда будет тише прямоугольного при одинаковой площади сечения, так как в углах прямоугольного канала создаются дополнительные завихрения.

Источник №2: Фасонные изделия — резкие повороты, тройники и переходы

Каждый элемент, меняющий направление или форму потока, — это потенциальный источник шума. Резкий 90-градусный отвод работает как плотина, создавая зону высокого давления и сильную турбулентность. Правильно спроектированные плавные отводы, качественные тройники и постепенные переходы с одного диаметра на другой позволяют сохранить поток максимально ламинарным и тихим.

Источник №3: Конечные элементы — дроссель-клапаны, решетки и диффузоры

Любое устройство, стоящее на пути воздуха, создает шум. Дроссель-клапан, используемый для регулировки расхода воздуха, по своей сути является искусственным препятствием. Чем сильнее он прикрыт, тем выше скорость потока в месте сужения и тем сильнее он шумит. Та же история с вентиляционными решетками и диффузорами: если их «живое сечение» (реальная площадь отверстий) недостаточно велико, они начинают работать как свисток, сводя на нет все усилия по созданию тихой системы.

Инженерные методы снижения шума: от проектирования до монтажа

К счастью, в арсенале инженеров есть эффективные инструменты для борьбы с аэродинамическим шумом на всех этапах — от проектирования до финальной наладки.

Фундаментальный подход: расчет и подбор правильного сечения воздуховодов

Это самый важный и самый эффективный метод. Тихая вентиляция начинается не с шумоглушителя, а с правильного аэродинамического расчета. На этапе проектирования инженер, зная требуемый расход воздуха для каждого помещения, подбирает такой диаметр воздуховодов, чтобы скорость потока в них не превышала нормативных значений. Это основа, без которой все остальные методы будут лишь полумерами.

Прямое решение: как выбрать и где правильно установить шумоглушитель

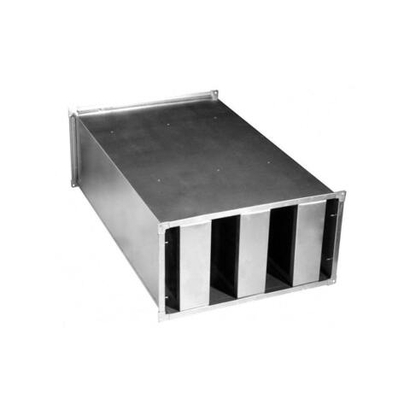

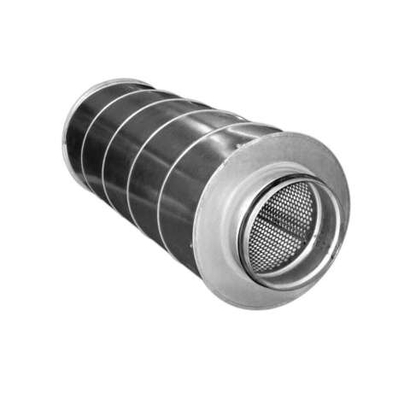

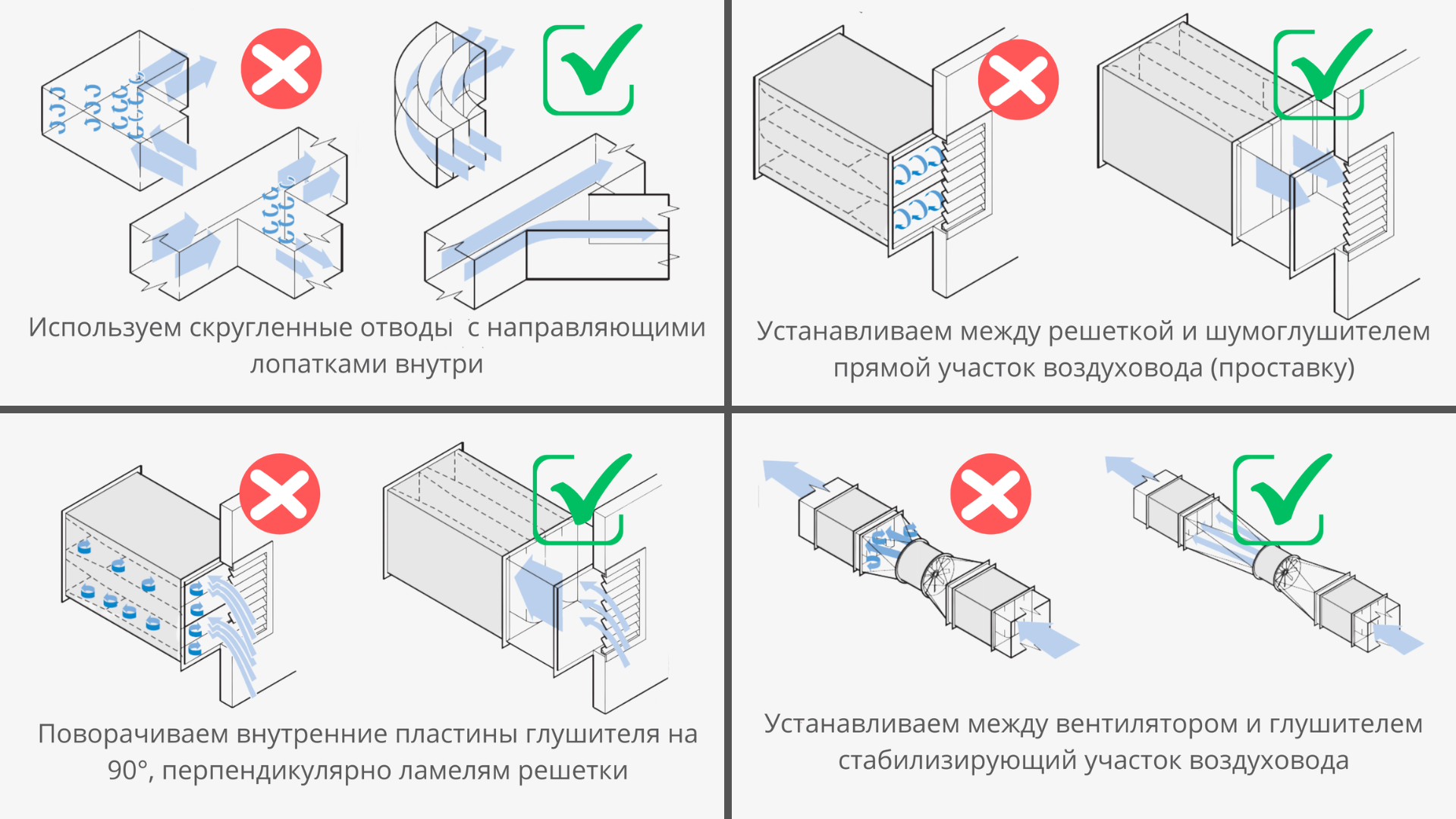

Если полностью избежать высоких скоростей невозможно, или требования к тишине максимальны (например, в спальне или детской), в систему устанавливается шумоглушитель. Это специальное устройство, которое эффективно поглощает звуковые волны внутри воздуховода. «Золотое правило» монтажа гласит: шумоглушитель должен устанавливаться сразу после основного источника шума — вентилятора. Также их рекомендуется ставить непосредственно перед решетками в тихих помещениях.

Управление скоростью: роль регуляторов и частотных преобразователей

Самый очевидный способ снизить шум — это снизить скорость потока. Современные системы вентиляции практически всегда оснащаются регуляторами скорости. Простые ступенчатые или плавные регуляторы позволяют пользователю самому выбирать баланс между производительностью и акустическим комфортом. Например, можно установить максимальную скорость днем и минимальную, практически бесшумную, на ночь.

Часто задаваемые вопросы об аэродинамическом шуме

Почему возникает свист при регулировке диффузора?

Когда вы прикрываете диффузор, вы уменьшаете площадь выходного отверстия. Объем воздуха, который пытается пройти через него, остается прежним, поэтому его скорость в месте сужения резко возрастает. Этот быстрый, прорывающийся через узкую щель поток и создает высокочастотный свист.

Какой тип воздуховода — гибкий или жесткий — шумит сильнее?

При одинаковом диаметре и скорости потока гибкий гофрированный воздуховод всегда будет шуметь сильнее, чем гладкий жесткий. Его внутренняя ребристая поверхность создает гораздо большее сопротивление и турбулентность. Поэтому гибкие воздуховоды рекомендуется использовать только на небольших конечных участках для подключения к решеткам, а всю основную магистраль выполнять из жестких каналов.

Поможет ли внешняя звукоизоляция воздуховодов убрать гул потока?

Нет, это распространенное заблуждение. Внешняя звукоизоляция (обмотка воздуховода специальными материалами) борется со структурным шумом, то есть не дает звуку выходить через стенки самого канала. Но она никак не влияет на аэродинамический шум, который летит внутри трубы вместе с воздухом и выходит непосредственно из решетки. Для борьбы с этим типом шума нужен именно шумоглушитель.

Заключение: Тихая вентиляция — это результат грамотного аэродинамического расчета

Аэродинамический шум — это не приговор и не неизбежное зло. Это следствие нарушения законов аэродинамики, которое можно и нужно контролировать. Высокая скорость потока и турбулентность всегда будут порождать гул, но, грамотно подходя к проектированию, подбирая правильный диаметр воздуховодов, используя плавные отводы и такие инструменты, как шумоглушители, можно добиться идеального акустического комфорта. Создание по-настоящему тихой вентиляции — это комплексная инженерная задача, и если вы хотите получить гарантированный результат, лучше доверить ее проектирование и монтаж систем вентиляции профессионалам, которые знают, как заставить воздух двигаться не только быстро, но и тихо.
